مشعل ایران رادیاتور
مشعل ایران رادیاتور یکی از ضروری ترین تجهیزات گرمایشی در موتورخانه محسوب می شود. در ادامه انواع، مدل ها، ظرفیتها، نکات مهم نصب و نحوه انتخاب مشعلهای ایران رادیاتور ارائه می گردد.
راهنمای تخصصی انتخاب و قیمت خرید مشعل ایران رادیاتور
شرکت ایران رادیاتور یکی از شناخته شده ترین و محبوبترین برندهای فعال در تولید تجهیزات گرمایشی است که فعالیت خود را در زمینه تولید مشعل گازسوز، گازوئیل سوز و دوگانه سوز از دهه 1370 آغاز نمود. از ویژگی های محصولات گروه تولیدی و صنعتی ایران رادیاتور میتوان به کیفیت مناسب و خدمات پس از فروش گسترده این شرکت اشاره نمود.
همانطور که میدانید مشعل تجهیزی است که با استفاده از احتراق سوخت گاز، گازوئیل و یا مازوت، انرژی گرمایشی را ایجاد می کند.
مشعل ها عمدتا جهت گرمایش سیستم هایی مانند هیترها، دیگهای فولادی، چدنی و دیگ بخار مورد استفاده قرار میگیرند. طرز کار مشعل بدین صورت است که سوخت از طریق نازل به محفظه احتراق دیگ یا هیتر رفته و پس از ایجاد جرقه (توسط ترانس جرقه زن مشعل)، احتراق و انرژی گرمایی مورد نیاز را در داخل کوره یا محفظه احتراق تامین می کند.
نوع سوخت مصرفی در مشعل ایران رادیاتور
نوع سوخت مصرفی یکی از مهم ترین مواردی است که در هنگام خرید مشعل ایران رادیاتور باید توجه نمود؛ لذا
- اگر سوخت مورد استفاده شما گازوئیل است، توجه داشته باشید که مشعل های گازوئیل سوز هیچکدام از شرکت ها و برندها دارای نازل گازوئیل نیستند. استفاده از نازل گازوئیل با ظرفیت و زاویه پاشش مناسب، نقش مهمی در احتراق کامل صحیح مشعلهای گازوئیلسوز دارد.
- اگر از سوخت گاز استفاده میکنید، حتماً باید در مسیر گاز تغذیه مشعل (قبل از شیرهای برقی و رگولاتور) از فیلتر گازی با قطر همسایز با شیر گاز مشعل استفاده نمایید.
- در صورتی که از مشعل گازوئیلسوز بهره میبرید، نصب فیلتر گازوئیل در مسیر لوله تغذیه سوخت و پمپ مشعل گازوئیلی الزامی است.
نکته: بهتر است در هنگام انتخاب نازل گازوئیل با کارشناسان مجموعه تخصصی دماتجهیز مشورت نمایید یا به مطالعه مقاله «چگونگی انتخاب نازل برای مشعل گازوئیلسوز» در بخش مقالات و بلاگ دماتجهیز بپردازید.
دمـاتجهیــز؛ راهنمـای تخصصی انتخـاب و قیمت تجهیـزات تهویـه و تاسیسـات (از سال ۱۳۸۳)
انواع مشعل ایران رادیاتور
شرکت ایران رادیاتور، مشعلهای گازسوز و گازوییل سوز و همچنین مشعلهای دوگانه سوز را تولید میکند. این نوع مشعلها برای استفاده در سیستمهای گرمایشی و دیگهای صنعتی مورد استفاده قرار میگیرند.
- مشعلهای گازسوز، گازوییل سوز و دوگانه سوز ایران رادیاتور، براساس نوع و با استفاده از گاز طبیعی یا گازوئیل و مکانیزمهای ایجاد شعله و کنترل سوخت و هوا، گرمای لازم را تولید میکنند.
- مشعلهای دوگانه سوز ایران رادیاتور می توانند از گازوییل و گاز طبیعی یا گاز شهری به عنوان سوخت استفاده میکنند. این نوع مشعلها از سیستمی ترکیبی استفاده میکنند که با توجه به نیاز و شرایط سیستم، به صورت هوشمند سوخت مناسب را انتخاب و مصرف میکنند.
دانلود کاتالوگ مشعل ایران رادیاتور
قطعات اصلی مشعل ایران رادیاتور
از قطعات اصلی مشعل ایران رادیاتور می توان به بدنه، الکتروموتور، شیر برقی، بلوور یا فن هوادهی، سیستم جرقه زن، یون یا فتوسل مشعل، رله کنترل و دمپر تنظیم هوا، شعله پوش و شعله پخش کن مشعل و پرشرسوئیچ گاز و هوا (در مشعل های گازسوز و دوگانه سوز) و پمپ گازوئیل یا مازوت (در مشعل های گازوئیل سوز، دوگانه سوز یا مازوت سوز) اشاره نمود.
جداول بررسی مشخصات فنی و لیست قیمت مشعل ایران رادیاتور
جداول زیر مشخصات فنی و لیست قیمت انواع مشعلهای گازسوز، گازوئیل سوز و دوگانه سوز ایران رادیاتور را ارائه میدهد. با استفاده از این جدول میتوانید ویژگیهای هر مدل از جمله ظرفیت، نحوه احتراق، قدرت موتور، رله و سایر پارامترهای فنی را بهراحتی مشاهده و مقایسه کرده و بهترین مدل را متناسب با نیاز خود انتخاب کنید.
جدول مشعل های گازی ایران رادیاتور
در جدول زیر مشخصات فنی مدلهای مختلف مشعلهای گازی ایران رادیاتور به همراه قیمت آن ارائه شده است.
| مدل | حداکثر قدرت گرمایشKcal/hr | نحوه عملکرد | دمپر هوا | مشخصات برقی الکترو موتور | نوع رله | حد اقل فشار گاز m.Bar | قطر خط گاز in | ابعاد دستگاهcm(طول کلی مشعل*طول شعله پوش*عرض کلی مشعل*قطر شعله پوش) | قیمت |
| JGN80/0 | 155,000 | یک مرحله ای | دستی | 1Ф ~ 240 W | G 790 | 17.5 | "3/4 | 55.2*14*46*11 | استعلامی |

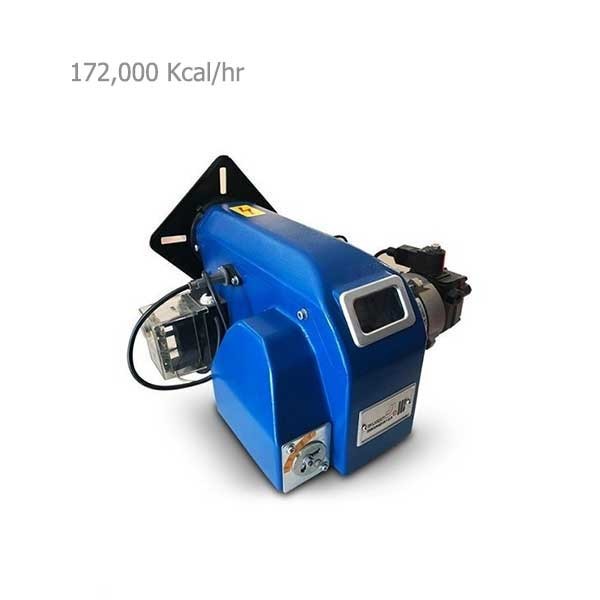

| JGN80/1 | 172,000 | یک مرحله ای | دستی | 1Ф ~ 240 W | G 790 | 17.5 | "1 | 55.2*14*46*11 | استعلامی |
| PGN0A | 390,000 | یک مرحله ای | دستی | 1Ф ~ 370 W | G 790 | 20 | "1/2 1 | 70*17*62.5*15.3 | استعلامی |
| PGN 0SP | 390,000 | یک مرحله ای | دستی | 3Ф ~ 550 W | G 790 | 20 | "1/2 1 | 70*17*62.5*15.3 | استعلامی |
| PGN1A | 500,000 | یک مرحله ای | دستی | 3Ф ~ 1.1 KW | G 790 | 20 | "1/2 1 | 81*20*71*16.5 | استعلامی |
| PGN1B | 600,000 | دو مرحله ای | اتوماتیک | 3Ф ~ 1.1 KW | G 790 | 20 | "1/2 1 | 81*20*71*16.5 | استعلامی |
| PGN 1C | 800,000 | دو مرحله ای | اتوماتیک | 3Ф ~ 1.1 KW | DLG 976 | 20 | "1/2 1 | 81*20*78*16.5 | استعلامی |

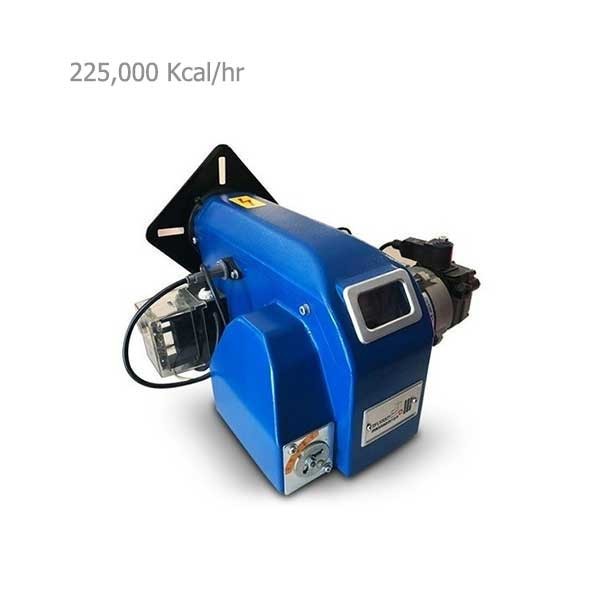

| JGN80/2 | 225,000 | یک مرحله ای | دستی | 1Ф ~ 240 W | G 790 | 17.5 | "1 | 55.2*14*46*12 | استعلامی |
| PGN0 | 325,000 | یک مرحله ای | دستی | 1Ф ~ 370 W | G 790 | 20 | "1 | 70*17*58.5*15.3 | استعلامی |
| RAN 25 | 102,000 | یک مرحله ای | دستی | 1Ф ~ 90 W | G 790 | 17.5 | "½ | 41.7*9.7*45.3*8.8 | استعلامی |
| F88 | 88,000 | یک مرحله ای | دستی | 1Ф ~ 90 W | G 790 | 17.5 | "½ | 36*9.5*26.4*8.8 | استعلامی |

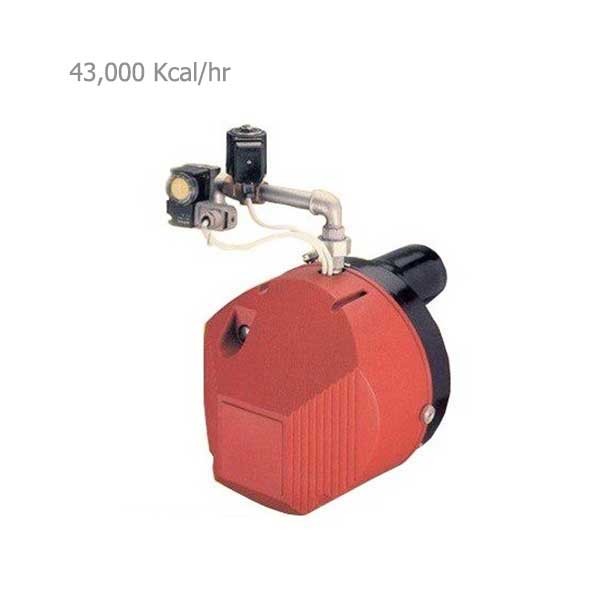

| F55 | 43,000 | یک مرحله ای | دستی | 1Ф ~ 50 W | G 790 | 17.5 | "½ | 35*9.5*26.4*8 | استعلامی |
| PGN1-SP | 1,070,000 | دو مرحله ای | اتوماتیک | 3Ф ~ 1.5 KW | TMG 740 | 20 | "2 | 81*20*78*16.5 | استعلامی |
| PGN 2 | 1,800,000 | دو مرحله ای | اتوماتیک | 3Ф ~ 3 KW | TMG 740 | 30 | "2 | 96*22*81*19.4 | استعلامی |
| PGN2A | 1,500,000 | دو مرحله ای | اتوماتیک | 3Ф ~ 2.2 KW | TMG 740 | 20 | "2 | 96*22*81*19.4 | استعلامی |
| PGN2-SP | 2,260,000 | دو مرحله ای | اتوماتیک | 3Ф ~ 4 KW | TMG 740 | 30 | "1/2 2 | 96*22*81*21.9 | استعلامی |
| 2800 IG (فشاربالا) | 2,800,000 | دو مرحله ای | اتوماتیک | 3Ф ~ 7.5 KW | TMG 740 | - | "2 | 130.6*24.6*85.7*25.4 | استعلامی |
| IG 2100(فشاربالا) | 2,100,000 | دو مرحله ای | اتوماتیک | 3Ф ~ 5.5 KW | TMG 740 | - | 50DN | 130.6*24.6*85.7*25.4 | استعلامی |
| IG 1700(فشاربالا) | 1,500,000 | دو مرحله ای | اتوماتیک | - | سوئیسی | - | 2" | - | استعلامی |
جدول مشعل های گازوئیلی ایران رادیاتور
در جدول زیر مشخصات فنی مدلهای متنوع مشعلهای گازوئیلی ایران رادیاتور به همراه قیمت آن ارائه شده است.
| مدل | حداکثر قدرت گرمایش Kcal/hr | نحوه عملکرد | دمپر هوا | مشخصات برقی الکترو موتور | نوع رله | فشار پمپ گازوئیل Bar | ابعاد دستگاهcm(طول کلی مشعل،طول شعله پوش،عرض کلی مشعل،قطر شعله پوش) | قیمت |
| JPE80/1 | 160,000 | یک مرحله ای | دستی | 1Ф ~ 240 W | TF 701 | 14 | 60*17.8*38.5*11 | استعلامی |
| JPE80/2 | 232,000 | یک مرحله ای | دستی | 1Ф ~ 240 W | TF 701 | 14 | 60*17.8*38.5*11.5 | استعلامی |

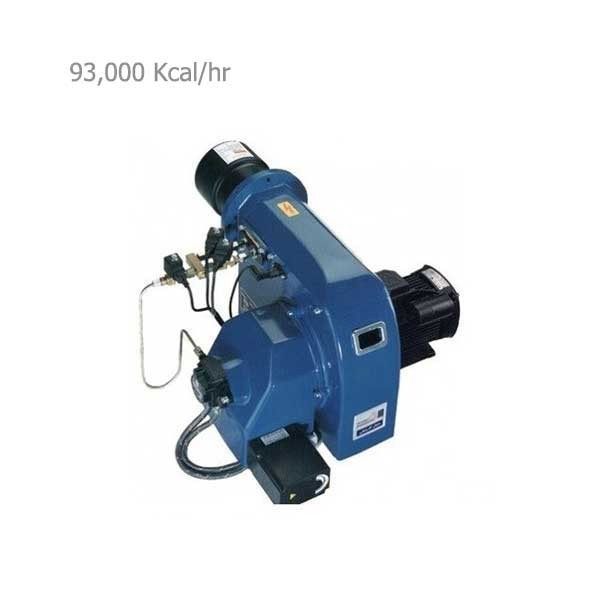

| RA2 | 93,000 | یک مرحله ای | دستی | 1Ф ~ 90 W | TF 701 | 14 | 40*7.5*29.2*8 | استعلامی |
| PDE 3-SP | 4,000,000 | دو مرحله ای | اتوماتیک | 3Ф ~ 1.5 KW & 3 ~ 11 KW | TMO 720 | 30 | 155.5*50*110.5*34.1 | استعلامی |
| PDE 3 | 3,000,000 | دو مرحله ای | اتوماتیک | 3Ф ~ 7.5 KW & 3Ф ~ 1.1 KW | TMO 720 | 30 | 155.5*50*100*31 | استعلامی |
| PDE1-SP | 500,000 | دو مرحله ای | اتوماتیک | 3Ф ~ 1.1 KW | TF701 | 18 | 81*21*65.2*16.5 | استعلامی |
| PDE1B-SP | 840,000 | دو مرحله ای | اتوماتیک | 3Ф ~ 1.5 KW | TF 701 | 20 | 81*21*65.2*16.5 | استعلامی |
| PDE1A-SP | 700,000 | دو مرحله ای | اتوماتیک | 3Ф ~ 1.5 KW | TF 701 | 18 | 81*21*65.2*16.5 | استعلامی |
| PDE 2 | 1,500,000 | دو مرحله ای | اتوماتیک | 3Ф ~ 3 KW | TMO 720 | 20 | 96*22*81*19.4 | استعلامی |
| PDE0-SP | 400,000 | دو مرحله ای | اتوماتیک | 1Ф ~ 550 W | TF 701 | 18 | 70*17*45.5*15.3 | استعلامی |
| PDE2-SP | 2,000,000 | دو مرحله ای | اتوماتیک | 3Ф ~ 4 KW | TMO 720 | 30 | 96*22*81*21.9 | استعلامی |
| PDE1-H | 500,000 | یک مرحله ای | هیدرولیک | 3Ф ~ 1.1 KW | TF 701 | 18 | 81*20*65.2*16.5 | استعلامی |
| PDE0-H | 400,000 | یک مرحله ای | هیدرولیک | 1Ф ~ 550 W | TF 701 | 18 | 70*17*45.5*15.3 | استعلامی |
| PDE 0 | 300,000 | یک مرحله ای | دستی | 1Ф ~ 550 W | TF 701 | 16 | 70*17*45.5*15.3 | استعلامی |
جدول مشعل های دوگانهسوز ایران رادیاتور
در جدول زیر مشخصات فنی مدلهای مختلف مشعلهای دوگانهسوز ایران رادیاتور به همراه قیمت آن ارائه شده است.
| مدل | حداکثر قدرت گرمایش Kcal/hr | نحوه عملکرد | دمپر هوا | مشخصات برقی الکترو موتور | نوع رله | قطر خط گاز in | ابعاد دستگاهcm(طول کلی مشعل*طول شعله پوش*عرض کلی مشعل*قطر شعله پوش) | قیمت (تومان) |

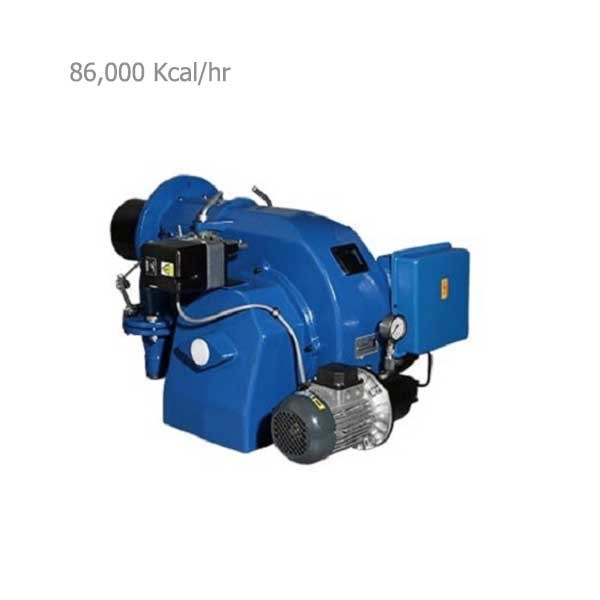

| DR2 | 86,000 | دو مرحله ای | دستی | 1Ф ~ 90 W | G 811 | "½ | 51.7*9.7*42.4*8.8 | استعلامی |
| DJ 2 | 190,000 | یک مرحله ای | دستی | 1Ф ~ 240 W | G 811 | "1 | 65.2*17.8*53.5*11 | استعلامی |
| DP0 | 325,000 | تک مرحله ای | دستی | 1Ф ~ 90 W & 1Ф ~ 550 W | G 811 | "1 | 66*17*58.5*15.3 | استعلامی |
| DP0-SP | 395,000 | دو مرحله ای | اتوماتیک | 1Ф ~ 90 W & 1Ф ~ 550 W | G 811 | "½ 1 | 66*17*58.5*15.3 | استعلامی |
| DP3-SP | 4,000,000 | دو مرحله ای | اتوماتیک | 3Ф ~ 11 KW | TMG740 | - | 155.5*50*110.5*34.1 | استعلامی |
| DP3 | 3,000,000 | دو مرحله ای | اتوماتیک | 3Ф ~ 7.5 KW | TMG740 | - | 155.5*50*100*31 | استعلامی |
| DP2-SP | 1,800,000 | دو مرحله ای | اتوماتیک | 3Ф ~ 1.1 KW & 3Ф ~ 4 KW | TMG740 | "1/2 2 | 110*22*81*21.9 | استعلامی |
| DP-2A | 1,200,000 | دو مرحله ای | اتوماتیک | 1Ф ~ 550 W & 3Ф ~ 2.2 KW | TMG740 | "2 | 103*22*78*19.4 | استعلامی |
| DP1B-SP | 850,000 | دو مرحله ای | اتوماتیک | 3Ф ~ 1.5 KW & 1Ф ~ 240 W | TMG 740 | "2 | 81*20*67.5*16.5 | استعلامی |
| DP1-SP | 550,000 | دو مرحله ای | اتوماتیک | 1Ф ~ 90 W & 3Ф ~ 1.5 kW | TF 701 | "2 | 81*20*67.5*16.5 | استعلامی |
| DP 2 | 1,500,000 | دو مرحله ای | اتوماتیک | 1Ф ~ 550 W & 3Ф ~ 3 KW | TMG740 | "2 | 103*22*81*19.4 | استعلامی |
خرید مشعل ایران رادیاتور
انتخاب و خرید مشعل ایران رادیاتور راهکاری مطمئن برای تأمین گرمایش در دیگ حرارت مرکزی موتورخانه ساختمان های مسکونی، اداری و حتی صنعتی است. این مشعلها با تنوع گسترده در ظرفیت و نوع سوخت (گازسوز، گازوئیلسوز و دوگانهسوز) تولید و عرضه میشوند.
جهت انتخاب و خرید مشعل ایران رادیاتور، ابتدا باید نوع سوخت، ظرفیت و سپس قطر دهانه شعله پوش و مدل مشعل مورد نیاز را تعیین کنید. مجموعه تخصصی دماتجهیز، اطلاعات فنی ده ها مدل از مشعل ایران رادیاتور با گارانتی اصلی، جهت برخورداری شما کارشناسان و کارفرمایان گرامی از حس خوب خرید بهینه و هوشمند را ارائه نموده است.
دماتجهیـز؛ هـــزاران محصــول برای هـــزاران پــروژه (از سال ۱۳۸۳)
نکات مهم در انتخاب، نصب و بهره برداری از مشعل ایران رادیاتور
- بطور کلی مشعل ها بر اساس نوع سوخت مصرفی، ظرفیت گرمایش، کیفیت قطعات و برند شرکت سازنده مشعل انتخاب میشوند.
- با توجه به کامل نبودن راندمان احتراق و در نظر گرفتن برخی تلفات حرارتی، معمولا هنگام انتخاب مشعل، ظرفیت مشعل را حدود 20 درصد بیشتر از ظرفیت دیگ شوفاژ، دیگ آبگرم یا هیتری که مشعل روی آن نصب میشود انتخاب میکنیم.
- برای انتخاب مشعل، پس از تعیین نوع سوخت و ظرفیت مناسب به قطر لوله شعله پوش مشعل جهت امکان قرار گرفتن لوله شعله پوش مشعل در دیگ یا هیتر و نصب مشعل روی دیگ توجه فرمایید.
- در صورتیکه سوخت شما گاز است و از مشعل گازسوز استفاده میکنید، معمولاً مشعل های تا ظرفیت 800 هزار کیلوکالری با فشار گاز شهری (¼ پوند) کار میکنند و مشعلهایی با ظرفیت 1 میلیون کیلوکالری به بالا معمولاً به فشار گاز صنعتی (2 پوند یا بیشتر) نیاز دارند.
- در صورت استفاده از 2 یا چند مشعل گازسوز بصورت موازی با فشار گاز شهری (¼ پوند) در موتورخانه مرکزی، باید در ابتدای خط گاز هر مشعل از بالانسر گاز با قطر و ظرفیت مناسب جهت تنظیم دائم فشار گاز تغذیه هر مشعل استفاده کنید.
- در صورت استفاده از 2 یا چند مشعل گازسوز صنعتی بصورت موازی و گاز تغذیه با فشار 2 پوند یا بالاتر، لازم است قبل از خط گاز هر مشعل علاوه بر فیلتر گاز از رگلاتور و بالانسر گاز با قطر، ظرفیت و فشار گاز مناسب استفاده فرمایید.
- تنظیم هوای مورد نیاز احتراق مشعل های خانگی ایران رادیاتور بصورت دستی و در مشعل های بزرگتر از 500 هزار کیلوکالری بصورت سروموتور (موتوردمپر) و با فرمان رله مشعل میباشد.
قیمت مشعل ایران رادیاتور
درمجموعه تخصصی دماتجهیز، انواع مشعل های ایران رادیاتور با بهترین قیمت ارائه شده است. بهطور کلی، مشعلهای ایران رادیاتور به دلیل کیفیت ساخت بالا، راندمان مناسب و قطعات استاندارد، انتخابی مناسب و بادوام برای سیستمهای گرمایشی محسوب میشوند.
قیمت مشعل های ایران رادیاتور با توجه به تنوع مدلهای موجود متفاوت است، لازم به ذکر است که قیمت های ارائه شده در مجموعه تخصصی دماتجهیز به روز بوده و تخفیف های مورد نظر مصرف کنندگان در این قیمت ها لحاظ گردیده است.
مشعل های خانگی شرکت ایران رادیاتور دارای گواهینامه استاندارد ایران بوده و شبکه گسترده خدمات پس از فروش مجاز، وظیفه پشتیبانی فنی از محصولات ایران رادیاتور و انجام خدمات نصب و سرویس این محصولات را بعهده دارند.
مشعل های ایران رادیاتور دارای 12 ماه گارانتی معتبر و 10 سال خدمات پس از فروش می باشد. (البته نصب مشعل توسط افراد متفرقه شرایط گارانتی را لغو خواهد کرد)
K.Cal./ 1000 X1.163=Kw M³ x 35.3= Ft.³
