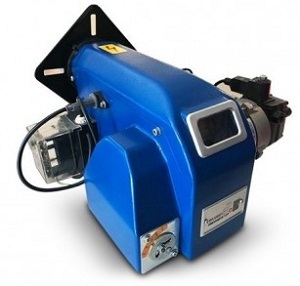

مشعل گازی ایران رادیاتور مدل JGN80/2 نمایش بزرگتر

مشعل گازی ایران رادیاتور مدل JGN80/2

ایران رادیاتور ایران رادیاتور

جدید

گارانتی :

1 سال گارانتی ایران رادیاتور

خدمات پس از فروش :

10 سال

جزییات بیشتر


تعداد :
قیمت برای شما :

29,000,000 ریال

  1. مشخصات کلی قدرت گرمادهی: 225,000 Kcal/hr
  2. مشخصات کلی سوخت مصرفی: گاز طبیعی
  3. مشخصات کلی نحوه احتراق: یک مرحله ای
  4. مشخصات کلی قدرت موتور: 0.24 KW
  5. مشخصات کلی برق مصرفی: تکفاز
  6. مشخصات کلی قطر لوله شعله پوش: 120 میلی‌متر
  7. مشخصات کلی نوع دمپر هوا: دستی

راهنمای انتخاب و خرید مشعل گازی ایران رادیاتور مدل JGN80/2:

شرکت ایران رادیاتور یکی از شناخته شده ترین برندهای فعال در تولید تجهیزات گرمایشی می باشد، این شرکت از اواسط دهه 1370 خورشیدی، وارد عرصه ساخت مشعل شد که از ویژگی های آن می توان به کیفیت فنی خوب و خدمات پس از فروش بسیار مناسب شرکت ایران رادیاتور اشاره نمود.شرکت ایران رادیاتور با دارا بودن بیش از 1000 مرکز خدمات پس از فروش مجاز در سراسر کشور از محصولات خود به خوبی و کاملا پشتیبانی می نماید.

ویژگی های مشعل گازی ایران رادیاتور مدل JGN80/2 :

  • مشعل گازی ایران رادیاتور مدلJGN80/2 با سوخت گاز طبیعی شهری کار کرده و بر اساس ظرفیت و توان حرارتی، نیاز به فشار گاز مناسب دارد. فشار گاز مناسب و مورد نیاز مشعل گازی ایران رادیاتور مدل JGN80/2 (حتی تا ظرفیت 800,000 کیلو کالری) معادل 1/4 پوند یا 17.5 میلی بار (فشار گاز شهری ) و در ظرفیت های بالاتر معادل 2 پوند یا 140 میلی بار (فشار گاز صنعتی ) می باشد.
  • به طور کلی تابلو برق مشعل گازی ایران رادیاتور مدل JGN80/2 به صورت یکپارچه و متصل به مشعل می باشد.
    هرگونه تغییر احتمالی در قیمت مشعل های گازی ایران رادیاتور در زمان استعلام خرید اعلام می گردد.
    بطور کلی هنگام انتخاب مشعل گازی ایران رادیاتور مدل JGN80/2 ، علاوه بر لزوم توجه به نوع سوخت مشعل ، لازم است به دلایل مختلف ظرفیت مشعل حدود 20% بیشتر از ظرفیت دیگ یا محفظه احتراق هیتر در نظر گرفته شود.
  • هنگام انتخاب مشعل گازی ایران رادیاتور مدل JGN80/2، به قطر لوله شعله پوش آن جهت امکان ورود لوله فوق در دیگ و نصب مشعل کاملا توجه فرمائید.
    مشعل های ایران رادیاتور از مدل 800,000 کیلوکالری به بالا دارای تابلو برق می باشند.
  • از تقسيم حداکثر قدرت گرمايش مشعل گازی ایران رادیاتور مدل JGN80/2 بر عدد 9200 حداکثر مقدار مصرف گاز مشعل گازی ایران رادیاتور مدل JGN80/2 بر حسب متر مکعب در ساعت بدست می آيد.
  • نصب فیلتر گاز با سایز و فشار کار مناسب بعد از شیر ربع گرد گاز و قبل از رگولاتور گاز و شیرهای برقی ضربه ای یا تدریجی گاز مشعل ، از اولین تجهیزات موردنیاز خط گاز در مشعل های گازسوز می باشد.
    چنانچه فشار خط گاز تامین سوخت مشعل 2 پوند باشد ،استفاده از بالانسر (Balancer) جهت تنظیم و بالانس تغییرات اندک فشار گاز تغذیه مشعل گازی با سایز و دبی موردنیاز گاز مشعل،در ابتدای خط گاز ضروری است. همچنین در صورتیکه فشار گاز تغذیه مشعل بالاتر از 2 پوند (15 یا 30 تا حداکثر 60 پوند) باشد، نصب رگولاتور گاز با سایز،فشار کار و دبی گاز مناسب نیز در ابتدای خط گاز مشعل ضروری است.

عملکرد مشعل گازسوز ایران رادیاتور:

  • مشعل گازسوز برای احتراق گاز طبیعی طراحی شده‌ است و گاز لازم برای احتراق در این مشعل‌ها، پس از عبور از فیلتر گاز توسط شیر برقی کنترل شده و هوای لازم برای احتراق آنها نیز توسط یک دمنده که بر روی محور موتور نصب شده است، تأمین می‌گردد.
  • دبی هوای ورودی توسط دمپر هوایی که در بدنه مشعل نصب شده است، براساس ظرفیت آن بصورت دستی یا موتوری کنترل می شود.
  • جریان گاز از یک فیلتر عبور کرده ، با هوای احتراق مخلوط شده و آماده احتراق می‌گردد. اگر فشار هوای احتراق از حدی کمتر شده و یا فشار گاز از مقدار مورد نظر بیشتر یا کمتر شود، این موضوع توسط سنسورهای فشارِ تعبیه‌شده حس گردیده و مشعل به وسیله پرشر سوئیچ های هوا و گاز از طریق فرمان رله، خاموش می‌شود.
  • مشعل های گازی از نظر عملکرد به انواع دمنده دار یا فن دار و نیز انواع بدون فن (بدون صدا) تقسیم می شوند که مشعل های بکار رفته در پکیج های آپارتمانی از نوع مشعل گازی بدون دمنده و بی صدا می باشند.

اهمیت تنظیم سوخت و هوای مشعل گازسوز ایران رادیاتور :

احتراق‌ کامل سوخت حاصل تنظیم دقیق نسبت سوخت و هوا است. هرچه این نسبت با دقت بیشتری تنظیم شود راندمان احتراق بالاتر رفته و در نتیجه به سوخت کمتری احتیاج است. در مشعل‌های کوچک تنظیم هوای موردنیاز احتراق مشعل توسط دمپر دستی انجام می شود ولی در مشعل های بزرگ این تنظیم به کمک دمپر اتوماتیک هوای مورد نیاز احتراق تامین می‌شود. البته با توجه به آنکه دمای هوای دیگ موتور‌خانه و رطوبت آن در طول سال متغیر است ، در مشعل های بزرگ ، باید در هر فصل دمپر‌ هوا مورد تنظیم مجدد قرار گیرند. امروزه مشعل‌های مدرن مجهز به یک سیستم کنترل هوشمند PLC هستند که به صورت اتوماتیک نسبت بین سوخت و هوا را در تمام طول شبانه روز و تمام فصول سال تنظیم می‌نمایند.

با توجه به کامل نبودن راندمان احتراق سوخت در مشعل ها و در نظر گرفتن برخی تلفات حرارتی ، هنگام انتخاب مشعل ، ظرفیت مشعل را حدود 20 درصد بیشتر از ظرفیت دیگ در نظر می گیریم.

  • به ازاء هر 300 متر افزایش ارتفاع از سطح در یا بدلیل کاهش غلظت هوا ، راندمان احتراق سوخت انواع مشعل ها حدود 4% کاهش می یابد.
  • ارزش حرارتی هر متر مکعب گاز طبیعی تقریبا معادل K.cal 9200 می باشد.
  • ارزش حرارتی هر لیتر گازوئیل تقریبا معادل K.cal 8500 می باشد.
  • ارزش حرارتی هر کیلوگرم گازوئیل تقریبا معادل K.cal 10500 می باشد.

گارانتی مشعل گازی ایران رادیاتور مدل JGN80/2 :

  • مشعل گازی ایران رادیاتور مدل JGN80/2 دارای 1 سال گارانتی شرکت ایران رادیاتور می باشد.

براساس نوع سوخت گازسوز
برق مصرفی 220-240V-50Hz تکفاز
حداکثر توان حرارتی Kcal/hr 225,000
قطر شعله پوش m.m 120
قدرت موتور 0.24 KW
نوع کالا مشعل

نوشتن نقد و نظر

مدل

JGN80/2

حداکثر قدرت گرمایش KW 310
Kcal/hr 225,000
برق مصرفی V –Ф 220-1
نحوه احتراق یک مرحله ای
دمپر هوا دستی
الکترو موتور فن K.w 0.24
نوع رله ایرانی
قطر شعله پوش m.m
120
حد اقل فشار گاز m.Bar 17.5
قطر خط گاز in ½"
ابعاد دستگاه
cm
طول 55.2
عرض 14
ارتفاع 46
مدل تعداد ردیفها (تعداد لوله ها) گرمادهی در T =60° C∆ آکس تا آکس افقی (mm.)* ابعاد بلوک cm فشار کار Bar قیمت (ریال)
Watt Kcal/hr ارتفاع پهنا
BALNEUM 80/50 19 540 464 500 77 53.1 5 1,375,000
