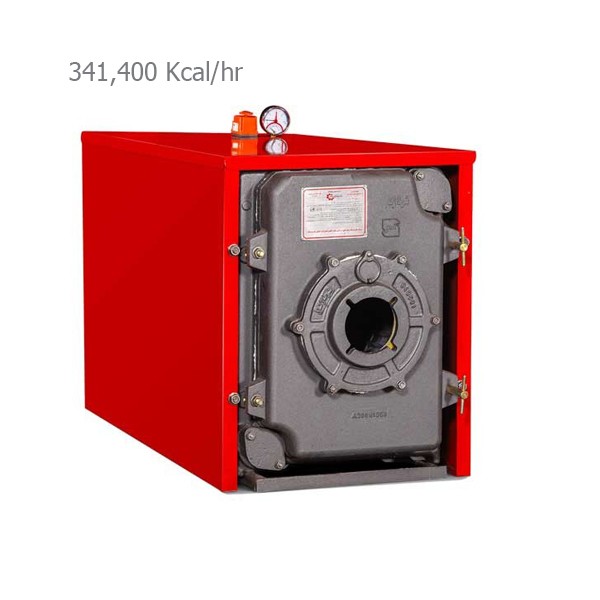

دیگ چدنی سوپر 400 شوفاژکار مدل 13 پره
راهنمای انتخاب و خرید دیگ چدنی سوپر 400 شوفاژکار مدل 13 پره
دیگ چدنی سوپر 400 شوفاژکار مدل 13 پره علاوه بر دارا بودن راندمان حرارتی بالا، ابعاد کوچکی دارد که از دهه 1380 توسط شرکت شوفاژکار تولید و به بازار عرضه شده و به عنوان پرفروش ترین دیگ شوفاژ چدنی در کشور مورد استقبال بسیار گسترده قرار گرفته است.
ویژگیهای دیگ چدنی سوپر 400 شوفاژکار مدل 13 پره
- دیگ چدنی سوپر 400 شوفاژکار مدل 13 پره که دارای طراحی ویژه ای برای افزایش راندمان انتقال حرارت همراه با کاهش ابعاد دیگ می باشد، تحمل 4 بار فشار کاری و تحمل دمای کاری 105 درجه سانتیگراد را دارا بوده که در نتیجه برای نصب و استفاده در ساختمانهای تا 10 طبقه مناسب می باشد. ضخامت چدن ریخته گری شده هر یک از پرههای چدنی دیگ شوفاژکار طبق اعلام شرکت شوفاژکار حدود 6 میلیمتر است. این دیگها میتواند در تست تخریب تا 40 بار را تحمل نماید.
- دیگهای چدنی نسبت به دیگهای فولادی دارای گارانتی و قیمت مناسبتری می باشند.
- حمل و نقل آسان دیگ بدلیل تک پره ای بودن آن و امکان جدا شدن پرههای دیگ از یکدیگر
- مهمترین نکته در استفاده از دیگ چدنی شوفاژکار عبارتست از محدودیت فشار کار و نیاز به آب بندی بوشن بین پرههای دیگ چدنی پس از نصب
- دارای استانداردهای اجباری 4472 و 4473، گواهی استاندارد CE اروپا، گواهینامه مدیریت کیفیت ISO 9001:2008 از کمپانی SGS سوئیس
- امکان تعویض پره آسیب دیده دیگ و تعمیر راحت دیگ نسبت به دیگهای فولادی
- گذر شعله و دود در 3 پاس واقعی جهت حداکثر انتقال حرارت در روند احتراق دیگ چدنی شوفاژکار
- وجود لوله آب پخش کن پلی آمیدی جهت توزیع آب بصورت یکنواخت و جلوگیری از اختلاف دما در نقاط مختلف دیگ
- وجود فینهای برجسته و افزایش سطح حرارتی مؤثر دیگ در سطوح داخلی کوره و پاسهای دود و ایجاد تمایز سطوح حرارتی دیگ سوپر 400 نسبت به دیگهای یکپارچه
- استفاده از دیگ سوپر 400 به صورت موازی در موتورخانه میتواند استراتژی مرحلهای در تولید آبگرم را که آثار مناسبی در بهینه سازی مصرف انرژی دارد، جهت فضاهای بزرگ برقرار سازد.
- کارکرد این دیگ به مدت 10 سال گارانتی میگردد و این ضمانت درصورت نصب صحیح، بی قید و شرط بوده وپرههای صدمه دیده تعویض میگردد.
- در صورتیکه تعداد واحدهای آپارتمان بیش از 6 واحد باشد استفاده از 2 دیگ حرارت مرکزی به موازات یکدیگر، که هر یک دارای 70 درصد از ظرفیت گرمایش مورد نیاز باشد موجب اطمینان خاطر در تامین پایدار گرمایش و آبگرم مصرفی مورد نیاز ساختمان می گردد.
- دیگ چدنی شوفاژکار از جنس آلیاژ چدن آتش خوار می باشد و به صورت پرههای جدا از هم تولید می گردد و در برابر اکسید شدن و عوامل شیمیایی تاثیر گذار بر سطح و همچنین عوامل محیطی مانند رطوبت هوا و میعانات حاصل از احتراق، مقاوم می باشد.
- دیگ چدنی شوفاژکار مدل سوپر 13-400، سازگار با تمامی سیستمهای مدیریت انرژی (BMS) علاوه بر تولید آب گرم سیستم گرمایش ساختمان و آب گرم بهداشتی در موتورخانههای حرارت مرکزی، جهت تغذیه ژنراتور چیلر جذبی تک اثره نیز مورد استفاده قرار می گیرد. همچنین بمنظور تامین آبگرم در سیستم گرمایش و آبگرم بهداشتی مصرفی در ساختمانهای بزرگ طبق جدول و استانداردهای مهندسی باید از چند دیگ حرارت مرکزی بصورت موازی در موتورخانه استفاده نمود.
نکات مهم بهینه سازی در مصرف انرژی هنگام استفاده از دیگ چدنی در شوفاژخانه
- چک کردن سالیانه دیگهای چدنی بمنظور رسوب زدایی
- بررسی و پاکسازی سطوحی که در معرض آتش و دود قرار گرفته اند
- بررسی ماهیانه عملکرد سیستم سختی گیر رزینی یا مغناطیسی نصب شده در موتورخانه
محاسبه ظرفیت و نصب دیگ چدنی سوپر 400 شوفاژکار مدل 13 پره
- برای محاسبه تقریبی قدرت دیگ چدنی مورد نیاز، ابتدا متراژ زیربنای مفید ساختمان را در عدد 100 (کیلو کالری) ضرب نمایید و سپس برای هر واحد مسکونی نیز عدد 6000 (کیلو کالری) بابت تامین آبگرم مصرفی را به آن اضافه نمائید. مثلا برای یک ساختمان با متراژ 1500 مترمربع زیربنای مفید و دارای 10 واحد آپارتمانی قدرت گرمایش دیگ مورد نیاز عبارتست از: کیلوکالری 210,000=(10×6000)+(100×1500) معمولاً پس از محاسبه ظرفیت، تا 20 درصد به عنوان ضریب اطمینان به ظرفیت محاسبه شده دیگ آبگرم موتورخانه اضافه می گردد.
- ابعاد و قيمتهای ارائه شده برای ديگهای چدني آب گرم شوفاژکار فوق با روپوش در نظر گرفته شده است.
- نصب ترمومتر مانومتر جهت نمایش دمای آب گرم موجود در دیگ و همچنین فشار سیستم گرمایش ساختمان روی هر دیگ چدنی شوفاز موتور خانه الزامی است.
- برای محاسبه ظرفیت دیگ آبگرم چدنی شوفاژ مورد نیاز بر اساس تعداد واحدها، متراژ و نوع کاربری ساختمان، وجود و یا عدم وجود استخر آب گرم و ... می توانید با کارشناسان شرکت دماتجهیز مشورت نمائید.
- همچنین نصب ترموستات مستغرق (آگوستات مستغرق) با دامنه دمایی 30 تا 90 درجه سانتی گراد (و یا 30 تا 110 درجه سانتی گراد) جهت تنظیم دمای دیگ و فرمان off-on به رله مشعل روی هر دیگ شوفاژ چدنی الزامی است.
- با توجه به اینکه نصب کلیه تجهیزات اصلی موتورخانه و از جمله دیگ حرارت مرکزی روی فونداسیون بتنی از قبل اجرا شده با ابعاد مناسب طبق پلان جانمایی و دقیقا در محل قرار گرفتن تجهیزات انجام می پذیرد، لذا قبل از نصب تجهیزات اصلی موتورخانه از جمله دیگ شوفاژ چدنی نسبت به تعبیه فونداسیون بتنی مورد نیاز، طبق ابعاد و استانداردهای تعریف شده، اقدام نمایید.
گارانتی دیگ چدنی سوپر 400 شوفاژکار مدل 13 پره
دیگ چدنی سوپر 400 شوفاژکار مدل 13 پره مانند دیگر محصولات شوفاژکار علاوه بر گارانتی 10 ساله از پشتیبانی فنی و خدمات پس از فروش گسترده این شرکت در سراسر کشور برخوردار می باشد.
در سایت مرجع و فروشگاهی دماتجهیز، انواع دیگ چدنی، با گارانتی اصلی، جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند ارائه گردیده است.
مدل | سوپر 13-400 | |
تعداد پره (Pcs) |
13 | |
قدرت گرمادهی |
KW |
397 |
kcal/hr |
341,400 | |
btu/hr | 1,355,000 | |
حجم آبگیری دیگ (Lit) |
140.3 | |
قطر دهانه دودکش (mm) |
307 | |
حجم محفظه احتراق (m3) |
0.1687 | |
سایز اتصالات ورود و خروج دیگ (DN) |
"1/2 2 | |
قطر دهانه مشعل گیر (mm) |
127 | |
ابعاد دیگ (mm) | طول | 1854 |
عرض | 630 | |
ارتفاع |
774 | |
وزن خالص دیگ (kg) |
825 | |
حداکثر دمای کاری مجاز (C°) |
105 | |
حداکثر فشار کاری مجاز (bar) |
4 | |
نوع سوخت گازی |
گاز طبیعی (شهری) | |
نوع سوخت مایع |
گازوئیل |
|
کشور سازنده | ایران |
