کویل هواساز چیست

تجهیزات سرمایشی و گرمایشی امروزه جزو مهم‌ترین موارد در ساختمان‌ها هستند و قبل از شروع به ساخت و در زمان طراحی نقشه ساختمان این موضوع در نظر گرفته می‌شود. اما از آن مهم‌تر مساله صرفه جویی در هزینه‌ها و همچنین در مصرف برق و گاز است که باعث شده تجهیزاتی مانند هواسازها تولید و در ساختمان‌ها جهت ایجاد تهویه مطبوع بکار گرفته شوند. انواع مختلف کویل‌ها در هواسازها مورد استفاده قرار می‌گیرند و وظیفه ایجاد حرارت و برودت را برعهده دارند. ما این مطالب را ارائه کردیم تا شما را به طور کامل با کویل هواساز، انواع و چگونگی عملکرد آن آشنا نماییم.

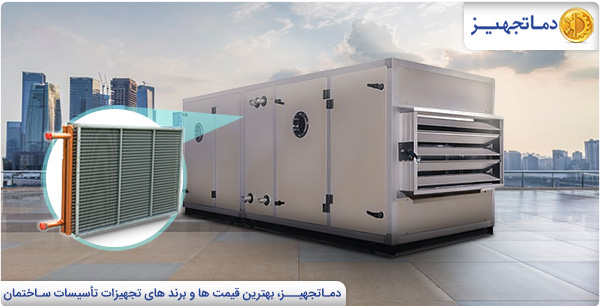

کویل هواساز

نقش کویل‌ها در هواساز

از آنجایی که همیشه نیاز به تجهیزات مختلف جهت ایجاد سرمایش و گرمایش مطلوب در ساختمان‌ها وجود داشته، دستگاه‌هایی به نام هواساز یا AHU تولید و در بخش‌های مختلف تجاری، صنعتی، اماکن و ساختمان‌های مختلف نصب و به کار گرفته شده اند. در این دستگاه‌ها جهت ایجاد هوای سرد و گرم کویل تعبیه شده است که در انواع مختلف کویل آب گرم، آب سرد، بخار آب و کویل ‌DX تولید می‌شوند. در ادامه ابتدا به بررسی اجزای تشکیل دهنده کویل و سپس نقش کویل در هواساز می‌پردازیم.

اجزای تشکیل دهنده کویل هواساز

از جمله مهم‌ترین مواردی که در مورد بخش‌ها و اعضای یک کویل وجود دارد سطح و قطر کویل، آرایش فین‌ها و تعداد ردیف‌ها هستند. یک کویل از بخش‌های مختلفی از جمله فلنج، فین، کلکتور ورودی سیال، لوله‌های کویل و کلکتور خروجی تشکیل شده است. فین و لوله‌های کویل از جنس‌های مختلفی هستند که بر اساس نوع کاربرد هواساز مورد نظر انتخاب می‌شود.

فین کویل در هوا ساز

در کویل ‌های هواساز بخشی به نام فین وجود دارد، که در واقع از صفحات متراکم فلزی کنار هم تشکیل شده است. جنس فین می‌تواند از آلومینیوم، مس، بلوفین (Blue Fin) و گلدفین (Gold Fin) باشد. هر یک از این موارد دارای ویژگی‌های منحصر بفرد بوده و ضخامت آن‌ها معمولاً حدود 100، 120 و 150 میکرون است. در حقیقت از فین برای افزایش بازدهی و انتقال هرچه بیشتر حرارت استفاده می‌گردد. بیشتر مواقع در دستگاه‌های هواساز فین از نوع موجدار سینوسی استفاده می‌شود زیرا دارای سطوع انتقال حرارت بیشتری بوده که باعث می‌شود انتقال حرارت سریعتر و کامل تری در آن انجام شود. همانطور که گفتیم فین صفحه‌های فلزی (آلومینیومی) نازکی هستند که کنار هم قرار داده می‌شوند. فین‌های هواساز به طور کلی به سه دسته تقسیم می‌شوند.

با پره تخت و صاف
با پره موجدار سینوسی
با پره‌های مارپیچ

لوله های کویل هواساز

همانطور که گفته شد برای ساخت کویل‌ها، لوله‌هایی با جنس‌های مختلف جهت عبور آب سرد یا گرم سیستم سرمایش (چیلر) یا گرمایش ساختمان بکار گرفته می‌شوند که به سه دسته تقسیم می‌شوند:

لوله مسی: از لوله‌های مسی معمولاً برای سرمایش و گرمایش و همچنین بخار در فشار پایین استفاده می‌شود.
لوله آلومینیومی: از این نوع لوله بیشتر در سردخانه‌ها و یخچال‌های صنعتی استفاده می‌شود.
لوله مانیسمان (فولادی): لوله‌های فولادی به صورتی تولید می‌شوند که در آن‌ها هیچگونه درزی وجود ندارد و برای سیستم های بخار فشار بالا مورد استفاده قرار می‌گیرند.

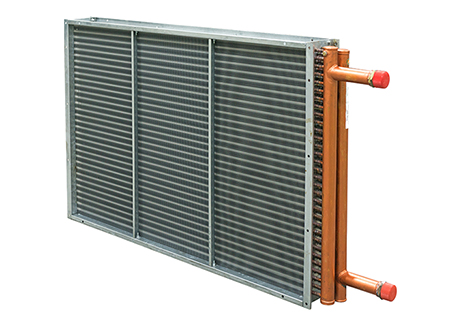

کویل هواساز 2

دمـاتجهیــز؛ بهترین قیمت ها و برند های تجهیزات تأسیسات ساختمان

انواع کویل های هواساز

قبل تر هم گفتیم که کویل‌های هواساز براساس چیزی که در آن جریان دارد متفاوت هستند، که عبارتند از آب گرم، آب سرد، بخار آب و مبرد (DX). جهت آماده سازی آب گرم، آب سرد و بخار آب و جاری کردن آن درون کویل‌ها به تجهیزاتی مانند چیلر، بویلر یا دیگ بخار در موتورخانه نیاز داریم، سپس با استفاده از پمپ، آب سرد یا گرم به داخل کویل فرستاده می‌شود. اما در هواسازهای کویل DX متفاوت است و نیازی به تجهیزات موتورخانه ندارند بلکه مبرد به صورت مستقیم وارد کویل‌ هواساز شده و با جاری شدن مبرد در لوله‌های کویل و عبور هوای اطراف از روی لوله‌های کویل، عمل سرمایش صورت می‌گیرد.

عملکرد کویل ها در هواساز

هواسازها دارای بخش‌های مختلفی مانند فیلتر، کویل حرارتی و برودتی، دمپر و فن سانتریفیوژ هستند که بین همه این‌ها نقش کویل‌ها جهت تبادل حرارت اهمیت بیشتری دارد. کویل‌ها در زمان ایجاد گرمایش یا سرمایش از فین به عنوان مبدل حرارتی جهت تکمیل تبادل گرما استفاده کرده و در واقع وسیله‌ای برای انتقال بیشتر دما هستند و خود به تنهایی کاربردی ندارد.
نحوه اثر کویل‌ها در هواساز به این گونه است که ابتدا هوا از طریق دریچه دمپر ورودی به هواساز وارد شده، از فیلترها عبور کرده تا پاکسازی شود. سپس بر روی کویل‌هایی که حاوی آب گرم یا سرد هستند حرکت می‌کند و از میان فین‌ها عبور می‌کند و تبدیل به هوای سرد و یا هوای گرم می‌شود. پس از آن فن سانتریفیوژ که بر روی هواساز تعبیه شده است هوای مطبوع را توسط کانال های هوا به داخل اتاق‌ها می‌دمد.

نکات انتخاب کویل مناسب برای دستگاه هواساز

توجه داشته باشید که قبل از هرچیز جهت انتخاب کویل مناسب برای دستگاه هواساز باید به سطح حرارتی، تعداد ردیف‌ها، ابعاد فین‌ها و فضای کافی برای تعداد ردیف‌های کویل‌ها توجه داشته باشید. مساله دیگر نیز مقدار هوادهی دستگاه هواساز است که محسابه ابعاد کانال های هوای خروجی از دستگاه باید طبق روش‌های مهندسی و با استفاده از داکتیلاتور و با ابعاد کاملا مناسب و درست (بر اساس حجم و سرعت عبور هوای لازم از هر مقطع کانال و دریچه خروجی هوا) محاسبه گردیده باشند.

سخن پایانی

در سایت مجموعه تخصصی دماتجهیز، اطلاعات فنی ده ها مدل از انواع دستگاه هواساز، از برندهای معتبر با گارانتی اصلی، جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند ارائه گردیده است.
