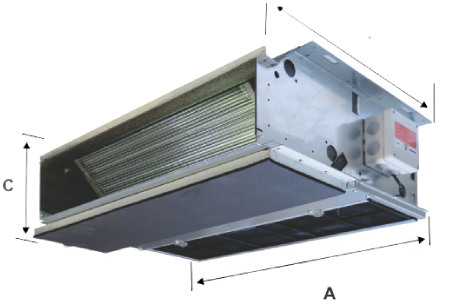

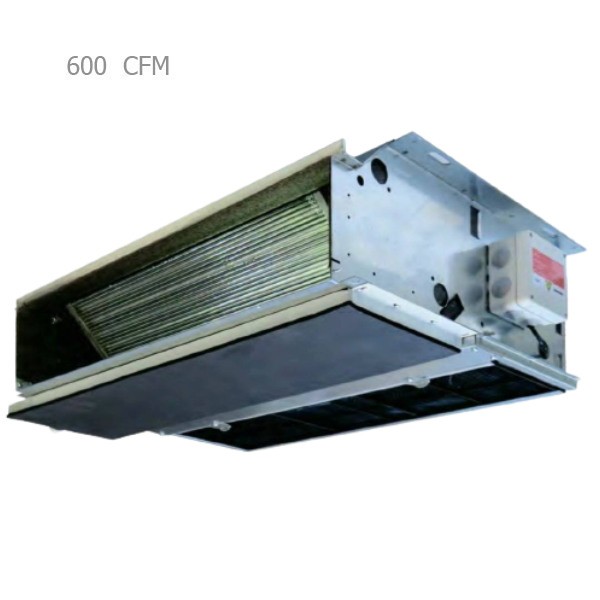

فن کویل سقفی توکار 600 CFM سرما آفرین مدل 42HA

کويل سه رديفه با لوله های مسي به قطر 3/8 دارای موتور سه سرعته برای تنظیم نیاز برودتی بدنه از جنس ورق سیاه روغنی با رنگ پودری کوره ای دارای فیلتر قابل شستشو با دوره شستشوی طولانی مدت مناسب برای مساحت حداکثر 40 متر مربع (براساس شرایط)

ارسال سریع تحویل سریع

استعلام قیمت
بدون مالیات
تعداد
ناموجود

اطلاعات وارد شده صحیح نمیباشد
برای اطلاع از قیمت و موجودی کالا با شماره 88822550-021 داخلی 117 تماس حاصل فرمائید.
گارانتی

18 ماه گارانتی شرکت سرماآفرین

  1. گارانتی 18 ماهه از زمان تحویل و گارانتی 12 ماهه از زمان نصب

10 سال خدمات پس از فروش

مجموعه تخصصی دماتجهیز دارای ۳ جواز کسب معتبر بوده و از سال 1383 فعالیت خود را آغاز نموده است. با ثبت سفارش خريد بصورت پرداخت در محل ، كارشناسان ما با شما تماس خواهند گرفت

پرداخت اقساطی پرداخت اقساطی

مجموعه دمـاتجهیــز امکان خرید اقساطی کالاهای سایت را فراهم نموده است. فرایند خرید اقساطی از این روش طی مدت ۱۰ الی ۱۵ روز انجام می شود و...
اطلاعات بیشتر و ثبت سفارش >
0
جدید
نمایش همه محصولات ازسرماآفرین

راهنمای انتخاب و خرید فن کویل سقفی توکار 600 CFM سرما آفرین مدل 42HA

فن کویل سقفی توکار 600 CFM سرما آفرین مدل 42HA با سطح صدای بسیار پایین، راندمان بالا و با طراحی فشرده برای نصب در سقف ها ی کاذب مکان های اداری، مسکونی، مساجد، مدارس، هتل ها، آپارتمان ها و دیگر ساختمان های چند اتاقه و … با ارتفاع کم مناسب است.

به طور کلی فن کویل‌ های سرما آفرین توسط شرکت سرماآفرین براساس الگوی فن کویل‌ های شرکت Carrier آمریکا، در ابعاد، انواع و ظرفیت های مختلف تولید و عرضه می شوند.
فن کویل های سقفی توکار سرما آفرین براساس استانداردهای روز دنیا و به کارگیری ماشین آلات پیشرفته و قطعات اولیه با کیفیت در ظرفیت های مختلف 200، 300، 400، 600 و 800 cfm توسط شرکت سرماآفرین در کشور ایران تولید و عرضه می گردند.
كلیه دستگاههای فن كویل سرماآفرین براساس نقشه ها و روشهای تولید مدون و معتبر كریر ساخته و مطابق با دستورالعملهای كریر مورد آزمایش و كنترل كیفیت قرار گرفته و همچنین تمام لوازم، قطعات و مواد مصرف شده منطبق بر مشخصات فني ارائه شده توسط شركت كریر نیز مي باشد.

در سایت مرجع و تخصصی دماتجهیز، مشخصات فنی و بهترین قیمت فن کویل سقفی سرما آفرین با گارانتی اصلی، جهت ایجاد حس خوب خرید بهینه و هوشمند، برای شما عزیزان ارائه گردیده است.

فن کویل سقفی توکار 600 CFM سرماآفرین مدل 42HA

ویژگی‌ها و مشخصات فنی فن کویل سقفی توکار 600 CFM سرما آفرین مدل 42HA

  • کویل ها:
    فن کویل سقفی توکار 600 CFM سرماآفرین مدل 42HA دارای کويل سه رديفه و لوله‌های مسي به قطر3/8 اينچ و پره های آلومینیومي (13 پره در هر اینچ) از نوع موج دار، جهت بالا بردن راندمان حرارتي به جای پره های تخت، به ضخامت 140 میکرون آلومینیومي كه روی لوله ها قرار گرفته و با انبساط مکانیکي به صورت اتوماتیک و همزمان است.(این امر بصورتي انجام مي گیرد كه فاصله هوایی لوله ها با فین ها از بین رفته و طبیعتا مقاومت حرارتي نیز از بین مي رود.)
    كویل های فن کویل های سقفی توکار سرماآفرین از لوله مسي 1/9 اینچ كه توسط دستگاه مخصوص اتوماتیک و مدرن به صورت Pin Hair ساخته شده و همچنین اتصال این لوله ها به Bend- U ها و هدرها توسط الکترود مخصوص جوش مس انجام شده و در مورد جوش اتصال ورودی به هدر از الکترود جوش نقره نیز استفاده مي گردد.
    کویل های فن کویل سقفی توکار سرماآفرین دارای اتصال دنده ای برای لوله كشي هستند كه جهت جلوگیری از تغییر فرم و آسیب دیدن هدر كویلها در هنگام اتصال به مدار لوله كشي بوسیله صفحه نگهدارنده ازجنس ورق گالوانیزه به ضخامت 2 میلی متر مهار مي شوند.
    قبل از تکمیل فرآیند ساخت و تولید، یعني درست پس ازمرحله Expand برای جلوگیری از تاثیر روغن دركاهش انتقال حرارت و همچنین بلوكه شدن سطح كویل با گرد و غبار در زمان كار دستگاه، كویل ها كه در حین ساخت فین ها و انبساط مکانیکي به روغن آغشته شدند، چربي زدایي انجام مي شود.
    کویل‌ های تمامی فن کویل‌های سقفی شرکت سرما آفرین پس از طی مراحل ساخت در حوضچه مخصوص با هوای فشرده 250 پوند بر اینچ مربع (17 bar) به صورت مستغرق مورد تست و آزمایش نشتی قرار می گیرند که نشان دهنده توانایی کویل این فن کویل‌ زمینی برای تحمل فشار آب در ساختمان‌های تا 25 طبقه می باشند.
  • بدنه و عایق :
    بدنه و کابینت فن کویل‌های سقفی سرماآفرین مدل 42HA به ترتیب از جنس ورق گالوانیزه به ضخامت 25/8 میلی متر و ازجنس ورق سیاه روغني به ضخامت 25/8 میلی متر همراه با پوشش رنگ پودری (مقاوم در برابر زنگ زدگی، پوسیدگی، دما و رطوبت، پوشش رنگ یکدست و یکنواخت در تمام سطوح رنگي، بادوام، دارای چسبندگي بالا و قابلیت شست و شو) است.
    همچنین عایق این فن کویل های سقفی از پلي فوم پشت چسب دار به ضخامت 9 میلی متر بوده و Drain pan نیز از ورق گالوانیزه به ضخامت 5/8 میلی متر كه از داخل رنگ پودری استاتیکي شده و بوسیله چسب مخصوص كامال از داخل آب بندی مي شود.
  • فن و الکتروموتور :
    فن کویل سقفی توکار 600 CFM سرما آفرین مدل 42HA با الکترو موتورهای 3 دور همراه با حفاظت داخلی تولید شده و هیچگونه نیازی به سرویس و روغن کاری ندارد. همچنین در دور متوسط ضريب تصحيح قدرت سرمايش، گرمایش و میزان هوادهی فن کويل‌های سقفی سرماآفرین نیز حدود 0.8 در نظر گرفته شده است.
    بطور کلی بلوور فن کویل های سقفی توکار سرماآفرین از جنس آلومینیوم به ضخامت 7/1 میلی متر بوده و فن کویل های ظرفیت 200 تا 600 cfm دارای 33 پره بلوور و فن کویل های به ظرفیت 800 cfm دارای 29 پره بلوور می باشند.
    فن كویل های زمیني سرماآفرین با سوئیچ چهار وضعیتي مناسب برای نصب روی دیوار با جعبه مربوطه به درخواست مشتری قابل تحویل مي باشند.
  • فیلتر:
    فن کویل های سقفی سرماآفرین دارای فیلترهای قابل شست و شو هستند.

تعیین ظرفیت فن کویل‌های سرما آفرین

یکی از نکات مهم در انتخاب و خرید فن کویل‌ تعیین ظرفیت آن می باشد، برای این کار می توانید به جدول زیر مراجعه کنید:

جدول تعیین ظرفیت فن کویل

نکات فنی اجرای فن کویل

  • قبل از اعلام سفارش و خرید فن کویل سقفی توکار ساخت می بايد چپ يا راست بودن محل اتصال لوله‌ها به فن کويل‌های مورد نياز پروژه مشخص گردد.
  • برای محاسبه دبی آب سرد مورد نیاز سرمایش فن کویل‌ها باید مقدار بارکل سرمایی بر مبنای (BTU/h) هر یک از فضاهای ساختمان را بر عدد 5000 تقسیم نمود. (یا تقسیم کیلو کالری در ساعت بر عدد 1250) به این ترتیب معمولا قطر لوله‌های رفت و برگشت آب سرد و گرم به کویل فن کویل های cfm 200 سایز ½ اینچ و برای فن کویل‌های 300 و 400 cfm سایز ¾ اینچ و برای فن کویل‌های 600 و 800 و 1000 cfm سایز 1 اینچ و برای فن کویل‌های 1200 و کانالی‌های تا 1800 , ¼ 1 اینچ در نظرگرفته می شود.
  • با توجه به اهمیت بالانس فن هوادهی در عملکرد فن کویل‌ها و ارتباط مستقیم آن با طول عمر بلبرینگ موتور، بمنظور تداوم بالانس دینامیکی فن هوادهی دستگاه، نسبت به نصب کاملاً افقی و تراز شده انواع فن کویل‌ها در محل نصب خود نهایت دقت را مبذول فرمائید.
  • با توجه به موضوع مهم سرویس و نگهداری در تجهیزات تهویه مطبوع، نصب شیر قطع و وصل جریان آب ورودی و خروجی از کویل فن کویل‌ها همراه با مهره ماسوره مربوطه (هم سایز با قطر لوله انشعابی) ضروری است.
  • به منظور جمع آوری آب حاصل از تقطیر رطوبت هوا روی کویل فن کویل‌ها در فصل تابستان ، نصب لوله ½ اینچ درین از سینی زیرکویل تا محل تخلیه این آب‌ها برای هر فن کویل الزامی است.

گارانتی و خدمات پس از فروش فن کویل سقفی توکار 600 CFM سرما آفرین مدل 42HA

فن کویل سقفی توکار 600 CFM سرما آفرین مدل 42HA از زمان تحویل به مشتری به مدت 18 ماه و از زمان نصب و بهره برداری به مدت 12 ماه (هرکدام زودتر حادث شود) شامل گارانتی می شود.
ضمنا در صورت بروز هرگونه خرابی و نقص در فن کویل‌های سقفی توکار سرما آفرین در طول مدت گارانتی فوق، شرکت سرما آفرین موظف است بدون دریافت هر گونه وجه نقد، قطعه یا قطعات معیوب را تعویض نماید، اما این مسأله مشروط به اطلاع رسانی به موقع و کتبی نقص قطعه، توسط مصرف کننده به این شرکت می باشد.

مدل دستگاه

42HA060

موقعیت نصب دستگاه سقفی توکار
ظرفیت هوادهي(CFM) 600
حداکثر قدرت سرمایش(kBtuh)
17
نوع برق مصرفی تک فاز - 220 ولت
تعداد فن 2
تعداد کویل 3
اتصالات کویل (supply و return) / (Drain) ( 1/2 FTP) / (3/4 OD)
مساحت کویل (sg ft) 1.93
تعداد موتور 1
قدرت موتور (hp) 1/16
تعداد فیلتر 1
ابعاد(طول,عرض,عمق) (mm) 235x548x1127
وزن (kg) 31
سرعت جریان آب (gpm) 3.4
