هواساز 25000cfm دماتجهیز مدل DT-AHU-250

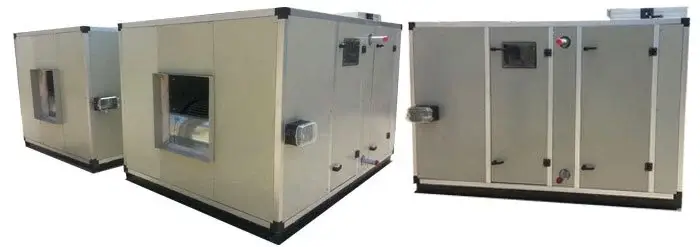

راهنمای انتخاب و خرید هواساز 25000cfm دماتجهیز مدل DT-AHU-250

دستگاه هواساز (Air Handling Unit) تولیدی شرکت دماتجهیز از ظرفیت هوادهی 2500cfm الی 50000cfm در مدل های مختلف تک منطقه ای و چند منطقه ای (مولتی زون) بصورت افقی و عمودی و L شکل طراحی و ساخته می شوند.
نکته مهم : ابعاد دستگاه هواساز دماتجهیز که در بخش اطلاعات فنی درج شده است، بر اساس مدل افقی بوده و با دو کویل سرمایشی و گرمایشی در جدول بخش مشخصات فنی درج شده است.

هواساز 25000cfm دماتجهیز مدل DT-AHU-250 با ظرفیت 25000cfm توسط شرکت دماتجهیز طراحی و تولید شده و برای تنظیم دما، رطوبت و تهویه مطبوع در مراکز بزرگ، سالن‌های اجتماعات نمایشی و سخنرانی، بیمارستان‌ها، ادارات و ... مناسب می باشد.

مزایای هواساز 25000cfm دماتجهیز مدل DT-AHU-250

• ساخت بدنه دستگاه بصورت دو لایه و عایق کاری کامل حرارتی آن
• استفاده از اتصالات و گوشه هایی از جنس پلی آمید الیاف دار مقاوم در برابر گرما
• رنگ آمیزی بدنه دستگاه بصورت پودری الکترواستاتیک به ضخامت 60 تا 80 میکرون
• اتصال فن و موتور به بدنه دستگاه توسط لرزه گیر و برزنت جهت جلوگیری از ایجاد صدا و ارتعاش
• ساخت کویل ها با لوله های مسی و فین های آلومینیومی با تراکم 8 تا 14 فین در هر اینچ (FPI)
• ساخت هواسازها در مدل های استاندارد از (cfm) 50000 تا 2500 و در ظرفیت های بالاتر بصورت سفارشی
• استفاده از الکتروموتورهای برند زیمنس آلمان یا موتوژن ایران با کلاس حفاظتی IP55 و عایق حرارتی کلاس F
• ستون بندی دستگاه و دمپرها توسط پروفیل آلومینیومی آبکاری شده با آلیاژ 6063 مطابق طرح AROSIO ایتالیا
• اتصال قسمت های مختلف با ساختار پیچ و مهره ای و استفاده از لاستیک های مخصوص جهت آب بندی و هوابندی
• مجهز نمودن دستگاه به انواع کویل های آبی (سرمایشی و گرمایشی)، کویل بخار و کویل انبساط مستقیم DX (با توجه به نیاز)
• مجهز به سیستم فیلتراسیون پیشرفته (شامل فیلتر آلومینیومی چند لایه، فیلتر کیسه ای، فیلتر هپا و...) بمنظور تصفیه کامل هوا
• مجهز به دمپرهای ورود هوای تازه، هوای برگشتی و محفظه مخلوط کننده هوای تازه و برگشتی و در صورت لزوم دمپرهای خروجی
• استفاده از انواع فن های گریز از مرکز (Airfoil ،backward ،forward) با بالانس استاتیکی و دینامیکی از برند نیکوترا یا برندهای مشابه
• ساخت هواسازها در انواع یک یا چند منطقه ای (افزودن ترمینال باکس های کنترل جریان هوا در کانال ها) و انواع عمودی، افقی و L با توجه به محل نصب و درخواست مشتری

برتری ها و ویژگی های هواساز دماتجهیز

1. نیاز مشتری

   • دامنه ی کامل و متنوعی از انواع مختلف هواساز در ظرفیت های گوناگون در شرکت دماتجهیز طراحی و تولید می شوند که خریدار محترم می تواند دستگاه هواساز مورد نیاز پروژه خود را براحتی انتخاب کند. دستگاه های هواساز این شرکت از 14 سایز اصلی تشکیل شده است.
2. طول عمر بالا

   • استفاده از ورق گالوانیزه گرم با کیفیت بالا، استفاده از دمپرهای آلومینیومی دقیق، عایق بندی کامل و مناسب دستگاه، روغن کاری مناسب کلیه تجهیزات مکانیکی دستگاه و یاتاقان های فن و نیز استفاده از پروفیل های آلومینیومی مقاوم از جمله مشخصاتی هستند که، در طول عمر بالای دستگاه هواساز دماتجهیز بسیار موثر می باشند.
3. کارکرد آرام

   • با طراحی و بکارگیری پروانه های دقیق فن با زوایای خاص برای تمامی ظرفیت ها در مدل های سانتریفیوژ از نوع (backward and forward) یا پلاگ فن و همچنین عایق بندی کامل بدنه داخلی با عایقی از جنس پلی یورتان با ضخامت بالا در هواساز دماتجهیز باعث شده که دستگاه در شرایط بسیار آرام و بی صدا، با عملکرد مطلوب در حال کار باشد.
4. سهولت در نصب و سرویس تعمیرات

   • دستگاه هواساز دماتجهیز با وجود داشتن ساختاری مناسب و مطمئن، دارای قابلیت دسترسی آسان و سریع به داخل دستگاه است. به نحوی که، با تعبیه دریچه بازدید در موقیعت مناسب دستگاه هواساز موجب شده که سرویس و بازدیدهای دوره ای از دستگاه و همچنین جابجایی قطعات و تعمیرات احتمالی دستگاه با سهولت و با شرایط مطمئن انجام پذیرد.

مشخصات فنی قطعات نصب شده هواساز 25000cfm دماتجهیز مدل DT-AHU-250

1. فن:

   • قسمت اصلی دستگاه هواساز نوع فن آن می باشد که، وظیفه مکش هوا به داخل هواساز و عبور آن از سطح کویل سرمایشی (در تابستان) و کویل گرمایشی (در زمستان) و نیز عبور هوا از بستر فیلتراسیون و در نهایت تزریق هوای مطبوع به فضای مورد تهویه را بعهده دارد.
   • فن هوادهی دستگاه هواساز 25000cfm دماتجهیز مدل DT-AHU-250 از جنس آلومینیومی با طراحی و زوایای خاص (بمنظور عملکرد آرام) و از نوع سانتریفیوژ بوده که با توجه به سفارش و نیاز خریدار محترم بصورت فوروارد یا بکوارد و یا پلاگ فن (مورد استفاده در هواساز های هایژنیک) درون دستگاه تعبیه می گردد.
2. الکتروموتور:

   • تنها نیروی محرکه در داخل یک دستگاه هواساز الکتروموتور آن است. الکتروموتورهای استفاده شده در هواسازهای دماتجهیز از با کیفیت ترین و برترین برندهای ایرانی و اروپایی با طول عمر بالا و دارای گارانتی تعویض می باشد.
   • با توجه به دو پارامتر میزان ظرفیت و حجم هوادهی یک دستگاه هواساز و میزان افت فشار آن، لذا قدرت و توان الکتروموتور دستگاه نیز متغییر می باشد، به نحوی که هر چه ظرفیت هوادهی و افت فشار هواساز بیشتر باشد، توان الکتروموتور نیز افزایش می یابد.
   • الکتروموتورهای استفاده شده در دستگاه های هواساز دماتجهیز در دو سرعت 1450 دور بر دقیقه و 2900 دور بر دقیقه، عرضه می گردند، که در صورت نیاز به سرعت های کمتر استفاده از درایور اینورتر بمنظور کنترل و تنظیم سرعت الکتروموتور فن هواساز پیشنهاد می گردد. (هواسازهایی که سرعت چرخش فن در آنها ثابت است، اصطلاحاً هواساز CAV و هواسازهایی که سرعت چرخش فن در آنها متغیر می باشد را هواسازهای VAV می نامند.)
3. شاسی:

   • در طراحی و ساخت شاسی اصلی دستگاه هواساز دماتجهیز از ناودانی مرغوب و فابریک استفاده شده که در پایان عملیات جوشکاری و فرزکاری، با چند لایه رنگ بطور کامل پوشش داده شده است. علاوه بر آن در طراحی و ساخت شاسی دستگاه بمنظور اطمینان از عدم ارتعاش دستگاه از لرزه گیرهای لاستیکی مرغوب و با کیفیت در این خصوص استفاده شده است.
4. استراکچر:

   • استراکچر اصلی هواساز 25000cfm دماتجهیز مدل DT-AHU-250 از پروفیل های آلومینیومی مستحکم با خاصیت ضد زنگ زدگی و پوسیدگی ساخته شده است که، تمامی طول پروفیل بمنظور جلوگیری از اتلاف حرارت و برودت بصورت کامل درزبندی و عایق می گردد.
5. عایق:

   • بمنظور کاهش صدا و عملکرد آرام دستگاه هواساز و همچنین جلوگیری از اتلاف برودت و حرارت در دستگاه های هواساز دماتجهیز، تمامی سطوح داخلی و بدنه هواساز بصورت کامل عایق بندی از جنس پلی یورتان با ضخامت بالا شده است.
6. بدنه دستگاه:

   • بدنه دستگاه هواساز دماتجهیز از دو قسمت جدار داخلی و خارجی تشکیل می گردد.
   • جدار خارجی دستگاه از جنس ورق گالوانیزه گرم و بسیار مرغوب با ضخامت 1/2 میلی متر و جدار داخلی آن با توجه به ظرفیت دستگاه و بنا به سفارش خریدار محترم از جنس گالوانیزه گرم و یا از جنس استیل می باشد.
7. فیلتراسیون:

   • یکی از ویژگی های مهم در دستگاه های هواساز نحوه فیلتراسیون هوا در آنها می باشد. با توجه به اهمیت و لزوم تنفس هوایی پاک و عاری از هر گونه گرد و غبار و ذرات معلق برای افراد، لذا سیستم فیلتراسیون هوا از اهمیت بسیاری برخوردار است.
   • در دستگاه های هواساز دماتجهیز در تمامی ظرفیت ها در ابتدا برای تصفیه هوا، حجم هوا از روی فیلترهای چند لایه آلومینیومی تعبیه شده در دستگاه عبور می نماید. ساختار این فیلترها به گونه ای است که ضخامت توری از جنس آلومینیوم با آرایش لانه زنبوری بصورت سینوسی و در هفت لایه روی هم قرار می گیرند. با عبور هوا از روی این فیلتر تا حدودی گرد و غبار و ذرات معلق موجود در هوا، پاک سازی اولیه می شود. از ویژگی های این فیلتر می توان به چند لایه بودن و قابل شست و شو بودن آن اشاره نمود.
8. فیلتر پلیتد:

   • از ویژگی های مهم هواسازهای دماتجهیز می توان به استفاده از فیلتر پلیتد اشاره نمود.
   • فیلترهای پلیتد تعبیه شده در هواساز دماتجهیز دارای قابلیت فیلتراسیون دقیق و بهتر گرد و غبار و ذرات ریز معلق در هوا و موی حیوانات خانگی بوده که بعنوان بستر دوم در فیلتر باکس هواساز قرار می گیرد.
9. فیلتر کیسه ای:

   • دستگاه های هواساز دماتجهیز در تمامی ظرفیت ها مجهز به فیلتر کیسه ای هوا و یا بگ فیلتر می باشد. از فیلترهای کیسه ای هوا بعنوان بستر آخر فیلتراسیون در هواسازهایی با کاربری تهویه مطبوع استفاده می شود.
   • فیلترهای کیسه ای متداول ترین فیلترها در سیستم های HVAC بوده که بمنظور بهبود و تمیزی کامل هوای فضای مورد نظر استفاده می شوند. ساختار این نوع فیلترها از پارچه های کتان و پنبه ای بسیار مرغوب و با کیفیت و با تراکم بالا (جذب بیشتر) می باشد.
10. فیلتر های اضافی:

    • در صنایع تولید دارو، صنایع پزشکی و بیمارستانی، اتاق عمل، صنایع الکترونیک، صنایع نظامی و... که نیاز به هوای استریل و بسیار پاک و تصفیه کامل آن از هرگونه گرد و غبار، گرده گل، مواد آلرژی زا، ویروس، باکتری و ذرات ریز از 2 تا 0.3 میکرون می باشد، می بایست از فیلترهای مخصوص ایپا، هپا، اولپا و UV در هواسازها استفاده نمود. شرکت دماتجهیز با امکان تعبیه این فیلترهای اضافی در بستر سیستم فیلتراسیون هوا در دستگاه های هواساز، هوایی بسیار مطبوع، استریل و عاری از هر گونه ویروس، باکتری، مواد آلرژی زا و ... آماده ارائه خدمات شامل طراحی و ساخت انواع هواسازهای هایژنیک و بهداشتی برای پروژه های مهم دارویی، بیمارستانی، نظامی و ... در ظرفیت های مختلف می باشد.
11. کویل:

    • یکی از قسمت های اصلی دستگاه های هواساز دماتجهیز، کویل های سرمایشی و گرمایشی آن می باشند.
    • وظیفه اصلی کویل ها کاهش و یا افزایش دمای هوا تا دمای مورد نیاز است. طراحی و ساخت این کویل ها در مجموعه تخصصی دماتجهیز، با کیفیت بالا و با در نظر گرفتن پارامترهایی همچون ظرفیت سرمایی کویل، میزان ظرفیت گرمایی کویل گرمایش، ارتفاع از سطح دریا، تعداد ردیف های کویل، ضخامت لوله های مسی آن، تعداد فین در اینچ مربع در کویل (FPI) حجم دبی هوایی که در تماس با سطح کویل می باشد، سرعت هوا و تمامی اصول مهندسی انجام می پذیرد.
    • سطح اولیه کویل ها از تیوپ های مسی بدون درز، با ضخامت بالا و سطح ثانویه آنها از حجم بالایی از فین از جنس آلومینیومی و یا مسی و بنا به نوع سفارش خریدار محترم ساخته می شود.
    • شرکت دماتجهیز از چهار تیپ کویل، شامل کویل آبی و گازی (DX) برای سیستم سرمایش و کویل الکتریکی و بخار برای سیستم های گرمایش در ساخت هواسازها بنا به نوع درخواست خریداران محترم استفاده نموده است.
12. تجهیزات سفارشی:

    • برای کنترل بهتر و دقیق تر عملکرد دستگاه هواساز در کاربری های حساس و ویژه، می توان از تجهیزات و کنترلرهای متنوع و متعددی استفاده نمود که نتیجه عملکرد آنها در کیفیت دمای هوای خروجی از دستگاه هواساز تاثیر گذار می باشد.
    • در مجموعه تخصصی دماتجهیز با بهره گیری از این تجهیزات و کنترلرها، امکان ساخت دستگاه هواساز بصورت سفارشی و بنا به نیاز خریدار با شرایط زیر فراهم می باشد.
13. موتور دمپر:

    • با امکان تعبیه موتور الکتریکی در هواساز 25000cfm دماتجهیز مدل DT-AHU-250 میزان دقیق حجم هوای تازه و ترکیب آن با حجم هوای برگشتی بصورت هوشمند کنترل و تنظیم می گردد.
14. شیر موتوری:

    • با امکان نصب یک عدد شیر موتوری (شیر برقی) بر روی لوله آب سرد ورودی به کویل سرمایش و لوله با آب گرم ورودی به کویل گرمایش در هواسازهای دماتجهیز و با تنظیم حجم آب ورودی به کویل، میزان دمای هوای سرد در تابستان و دمای هوای گرم در زمستان، بصورت دقیق بنا به شرایط طرح تنظیم و کنترل شده که در این صورت صرفه جویی قابل توجهی در هدر رفتن مصرف انرژی و هزینه های مربوطه خواهیم داشت.
15. اینورتر:

    • در هواسازهای برند دماتجهیز در ظرفیت های بالا با حجم هوادهی زیاد، امکان تعبیه یک دستگاه اینورتر بمنظور تنظیم و کنترل چرخش الکتروموتور و کنترل حجم هوای ورودی به فضای مورد نظر، بصورت دقیق تر همراه با صرفه جویی در مصرف برق و هزینه های مربوطه فراهم می باشد.
16. سوئیچ اختلاف فشار:

    • در موارد استفاده از هواساز در کاربری های پزشکی، دارویی، نظامی و ... که دارای حساسیت بالایی می باشند، استفاده از سوئیچ اختلاف فشار بین دو سوی سیستم فیلتراسیون هوا پیشنهاد می گردد.
    • عملکرد این سوئیچ به گونه ای است که در صورتی که حساسیت سیستم فیلتراسیون کاهش یابد و نیاز به تعویض و یا شست و شوی فیلتر باشد، اختلاف فشار در دو سوی سیستم فیلتراسیون از حد معین تجاوز نموده و افزایش می یابد که به معنی گرفتگی فیلتر بوده و در سیستم مانیتورینگ نمایش داده و یا با صدای هشدار، اعلام می نماید.
17. رطوبت سنج:

    • با امکان نصب کنترلر رطوبت سنج روی دستگاه هواساز دماتجهیز میزان رطوبت هوای خروجی از هواساز کنترل می گردد. به نحوی که با تعبیه کنترلر رطوبت سنج روی دستگاه، در مواقع لزوم، دستگاه هواساز شروع به رطوبت زنی نموده و با کنترل میزان رطوبت مورد نیاز، از افزایش و یا کاهش میزان رطوبت هوای خروجی از هواساز جلوگیری می کند.
18. سنسور دما:

    • وظیفه سنسور دما در دستگاه هواساز دماتجهیز، دریافت دمای موردنیاز و خروجی از هواساز و ارسال آن به ترموستات و یا آنتی فریز می باشد.
    • با امکان تعبیه این سنسور دمایی در هواساز در مواقعی که دما بیش از حد معین گرم و یا سرد شده باشد، کنترلر مربوطه فرمان مناسب را به دستگاه هواساز داده و در نحوه کارکرد آن تغییر موثری را ایجاد می نماید.
19. پارتیکل سنج:

    • از این قطعه در هواسازهای هایژنیک (بهداشتی) و مواقعی که نیاز به هوای پاک و استریل باشد، استفاده می شود.
    • وظیفه پارتیکل سنج، سنجش و اندازه گیری دقیق ذرات معلق موجود در هوای خروجی از هواساز می باشد و در صورتیکه میزان و مشخصات ذرات موجود در این هوا مغایر استانداردهای موردنیاز باشد، موارد عمل شده و هشدار لازم را اعلام می کند.
20. دمپرها:

    • دمپر هوا تیغه هایی از جنس آلومینیوم به شکل ایرفویل بوده که در جهت مخالف هم قرار دارند و وظیفه آن کنترل و تنظیم میزان درصد حجم هوای تازه و ترکیب آن با هوای برگشتی به هواساز می باشد.
    • برای چرخش و عملکرد دمپر، از چرخ دنده های مقاوم از جنس پلی پروپیلن استفاده می شود. همچنین لبه های دمپر بمنظور جلوگیری از نشت هوا توسط درز بندی های بسیار مرغوب، بطور کامل هوا بندی می شوند. قابلیت نصب موتور دمپر نیز بر روی دمپرهای هوای هواساز بنا به سفارش خریدار محترم فراهم و امکان پذیر می باشد.
21. درب بازدید:

    • بمنظور دسترسی آسان و مطمئن به فضای داخلی هواساز جهت بازدیدها و سرویس های دوره ای از دستگاه و همچنین جابجایی و تعمیرات احتمالی دستگاه، یک عدد درب بازدید لولایی با لولا و دستگیره ای از جنس پلی پروپیلن با هوابندی کامل در تمامی هواسازهای ساخت شرکت دماتجهیز تعبیه گردیده است.

ملاحظات نصب هواساز

• در نظر گرفتن کفشور فاضلاب در محل اتاق هواساز جهت نظافت و سرویسهای دوره ای الزامی است.
• پس از نصب هواساز برای جلوگیری از انتقال ارتعاشات از هواساز به محوطه اطراف فندانسیون، نصب لاستیک لرزه گیر یا پلاستوفوم الزامی است.
• به منظور ایجاد امکان تعویض احتمالی کویل هواساز در طول دوره طولانی بهره برداری ، طبق استاندارهای مهندسی لازم است معادل 1/5 برابر عرض دستگاه در محل نصب هواساز از یک طرف فضای خالی در نظر گرفته شود.

نکات مهم هنگام استعلام بهای هواساز

• محل نصب
• میزان هوای برگشتی
• روبروزن یا بالازن بودن هواساز
• تعیین حجم هوادهی دستگاه هواساز
• ضخامت کویل، ورق بدنه و فریم های هواساز
• ابعاد و همچنین افقی یا عمودی بودن دستگاه هواساز
• تعداد ردیف ها، سطح حرارتی وتعداد فین در اینچ کویل های حرارتی و برودتی
• فشار استاتیکی فن دستگاه هواساز (که عامل رانش هوا در درون کانال های هوا بوده و بر اساس دور و قدرت موتور هواساز متغیر می باشد.)

سفارش خرید و گارانتی هواساز 25000cfm دماتجهیز مدل DT-AHU-250

• هواساز 25000cfm دماتجهیز مدل DT-AHU-250 دارای 15 ماه گارانتی طلایی دماتجهیز و 10 سال خدمات بعد از فروش می باشد.
• در مجموعه مرجع و تخصصی دماتجهیز، مشخصات فنی و بهترین قیمت هواساز در ظرفیت های مختلف با گارانتی طلایی جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند ارائه گردیده است.
• جهت مشاهده و اطلاع از گارانتی و مشخصات فنی انواع هواساز ایستاده و افقی، لطفاً روی تب "مشخصات فنی" در صفحه هریک از محصولات کلیک نمایید.

"منتظر تماس و مشتاق دیدارتان در مجموعه تخصصی دماتجهیز هستیم"
