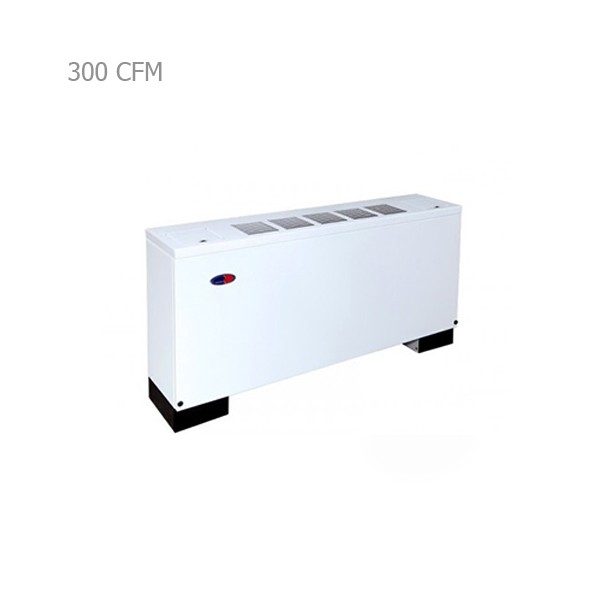

فن کویل زمینی بالازن ساران مدل SRFCTE-300
تحویل سریع
راهنمای انتخاب و خرید فن کویل زمینی بالازن ساران مدل SRFCTE-300
فن کویل زمینی بالازن ساران مدل SRFCTE، با دارا بودن کویل سه رديفه 3/8 اینچ و فین آلومینیومی 14پره در اينچ بصورت FINPLATE و در ظرفیت های 200 تا 1200 cfm تولید می گردد.
در سایت مرجع و فروشگاهی دماتجهیز، مشخصات فنی و قیمت های تضمین شده انواع فن کویل زمینی، با گارانتی اصلی، جهت ایجاد حس خوب خرید بهینه و هوشمند، برای شما عزیزان ارائه گردیده است.
ویژگی های فن کویل زمینی بالازن ساران مدل SRFCTE-300
- بدنه فن کویل بالازن ساران مدل SRFCTE از ورق روغنی مرغوب و گالوانیزه، پوشیده شده از رنگ پودری با ضخامت 60 الی 70 میکرون (که به روش الکترو استاتیک رنگ آمیزی شده و سپس در درجه حرارت مناسب پخت می شوند) تولید می گردد.
- کویل فن کویل های زمینی بالازن ساران پس از ساخت با محلول مناسب چربی زدایی و شستشو شده و سپس با فشار 200PSI (حدود 13.5 اتمسفر) تست می گردند، بنابراین این فن کویل ها برای استفاده در ساختمان های بلند مرتبه (تا 22 طبقه) مناسب می باشند.
- همچنین کویل های تمامی فن کویل های شرکت ساران با پیشرفته ترین ماشین آلات تمام اتوماتیک تولید می گردند و بدلیل استفاده از تکنولوژی پیشرفته فین های صفحه ای (FIN PLATE) از سطح تبادل حرارتی بالایی در مقایسه با انواع کویل های مشابه برخوردارمی باشند.
- لوله های مسی فن کویل های زمینی بالازن ساران مدل SRFCTE توسط دستگاه EXPANDER با فین های پلیت بصورت مکانیکی، یکپارچه می شوند و هر گونه فاصله هوایی بین فین ها و لوله های مسی از بین می رود . (اکسپنشن لوله ها تاثیر بسزایی در بالا بردن راندمان تبادل حرارتی در کویل ها دارد)
- فن کویل های زمینی ساران دارای فن سانتریفوژ از جنس ABS با حداقل دسیبل صدا و بالانس استاتیکی و دینامیکی با حلزونی از جنس پروپیلن و الکترو موتور تک فاز 3 سرعته (از برندهای معتبر اروپای غربی نظیر Sisme ) همراه با کلید تنظیم 4 وضعیتی تولید می شوند.
- این فن کویل ها دارای فیلتر آلومینیومی قابل شستشو و سرویس می باشند که قابلت جذب ذرات گرد و غبار را داشته و مانع ورود این ذرات به فضای داخل می شوند.
تعیین ظرفیت فن کویل
یکی از نکات مهم در انتخاب فن کویل ها، تعیین ظرفیت آنها می باشد، برای این کار می توانید به جدول زیر مراجعه کنید:
نکات فنی اجرای فن کویل
- قبل از اعلام سفارش خرید می بايد چپ يا راست بودن محل اتصال لوله ها به فن کویل های مورد نياز پروژه مشخص گردد.
- مقادیر هوادهی و قدرت سرمایش و گرمایش فن کویل های ساران فوق بر اساس دور حداکثر (و با شرایط طرح داخل) در نظر گرفته شده است که لازم است برای کارکرد در دور متوسط ضریب تصحیح مربوطه حدود 0.85 اِعمال گردد.
- برای محاسبه دبی آب سرد مورد نیاز سرمایش فن کویل ها باید مقدار بارکل سرمایی بر مبنای (BTU/h) هر یک از فضاهای ساختمان را بر عدد 5000 تقسیم نمود. (یا تقسیم کیلو کالری در ساعت بر عدد 1250) به این ترتیب معمولا قطر لوله های رفت و برگشت آب سرد و گرم به کویل فن کویل های cfm 200 سایز ½ اینچ و برای فن کویل های 300 و 400 cfm سایز ¾ اینچ و برای فن کویل های 600 و 800 و 1000 cfm سایز 1 اینچ و برای فن کویل های 1200 و کانالی های تا 1800 , ¼ 1 اینچ در نظرگرفته می شود.
- با توجه به اهمیت بالانس فن هوادهی در عملکرد فن کویل ها و ارتباط مستقیم آن با طول عمر بلبرینگ موتور، بمنظور تداوم بالانس دینامیکی فن هوادهی دستگاه، نسبت به نصب کاملاً افقی و تراز شده انواع فن کویل ها در محل نصب خود نهایت دقت را مبذول فرمائید.
- با توجه به موضوع مهم سرویس و نگهداری در تجهیزات تهویه مطبوع، نصب شیر قطع و وصل جریان آب ورودی و خروجی از کویل فن کویل ها همراه با مهره ماسوره مربوطه (هم سایز با قطر لوله انشعابی) ضروری است.
- به منظور جمع آوری آب حاصل از تقطیر رطوبت هوا روی کویل فن کویل ها در فصل تابستان ، نصب لوله ½ اینچ درین از سینی زیرکویل تا محل تخلیه این آبها برای هر فن کویل الزامی است.
گارانتی و خدمات پس از فروش فن کویل زمینی بالازن ساران مدل SRFCTE-300
فن کویل ساران از تاریخ تحویل به مدت 18 ماه و از زمان راه اندازی اولیه به مدت یک سال (هر کدام زودتر حادث شود) مطابق با کلیه شرایط عمومی و اختصاصی مندرج در دفترچه گارانتی در قبال عملکرد صحیح و رفع نقص و ایراد قطعات گارانتی می شود.
همچنین شرکت ساران کلیه فن کویل های زمینی ، سقفی و کانالی خود را به مدت 10 سال از نظر ارائه خدمات پس از فروش و تامین قطعات یدکی در قبال اخذ وجه پشتیبانی می نماید.
مدل دستگاه |
SRFCTE-300 |
|
موقعیت نصب دستگاه | زمینی | |
ظرفیت هوادهي CFM | 300 | |
حداکثر قدرت سرمایش (BTU/hr) |
11800 | |
حداکثر قدرت گرمایش (BTU/hr) |
30750 | |
نوع برق مصرفی | تک فاز - 220 ولت | |
تعداد ردیف کویل | 3 | |
تعداد موتور | 1 | |
قدرت الکترموتور (W) | 25 | |
تعداد فن | 1 | |
حداکثر صدا - Db | 40 | |
افت فشار آب (Kpa) |
- | |

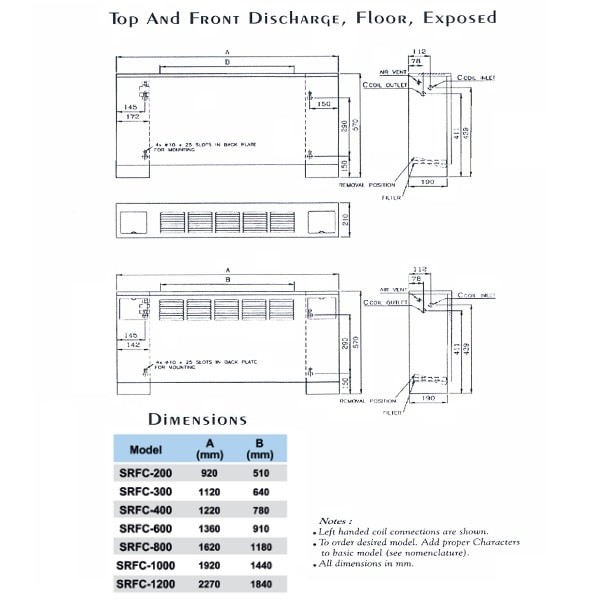

ابعاد - mm | 1120x570x210 | |
وزن - Kg | 36 | |
سایز لوله ورودی- Inch | 3/4 | |
سایز لوله خروجی- Inch | 3/4 | |
کشور سازنده | ایران | |
مدت گارانتی | 18 ماه گارانتی از زمان نصب |
