پکيج زمینی شوفاژکار مدل رعد 6
تولید پس از سفارش قطعی
راهنمای انتخاب و خرید پکيج زمینی شوفاژکار مدل رعد 6
پکیج زمینی رعد 6 با استفاده از دیگ چدنی سوپر ۴۰۰ همانند یک موتورخانه کامل و ایمن به صورت آماده همراه با اتصالات گالوانیزه لوله کشی شده و به خوبی قادر به گرمایش و تامین آبگرم بهداشتی ساختمان است.
این پکیج برحسب سفارش و نوع پروژه قادر به تامین ظرفیت های حرارتی گوناگون جهت تامین گرمایش و آبگرم مصرفی است. با افزایش تعداد پره های دیگ ظرفیت حرارتی خروجی افزایش یافته و هم چنین با افزایش تعداد مبدل های حرارتی و یا مبدل های حرارتی با ظرفیت گرمایی بالاتر که از طریق تعداد صفحات حرارتی و حجم بیشتر بوده، قادر به تامین آب گرم مصرفی مورد نیاز هر پروژه ای است. البته باید توجه داشت که پکیج زمینی رعد نیازمند به نصب منبع انبساط از نوع باز یا بسته است.
پکیج زمینی رعد 6 باید در فضاهای پایین ساختمان و نزدیک به پر مصرف ترین نقاط ساختمان قرار گیرد تا بتوانید از امکانات سیرکولاسیون طبیعی نیز استفاده نمایید و لوله ها را با شیب استاندارد از زیر سقف بر روی کلکتورها مونتاژ کنید.
محل قرار گیری پکیج باید دارای پنجره کافی جهت تهویه و تامین هوای احتراق باشد. همچنین در نقاط سردسیری پیش بینی لازم به منظور جلوگیری از یخ زدگی دیگ و سیستم در حالت خاموش، باید به عمل آید.
برای این پکیج فضای کافی جهت کلکتورها، مخزن آبگرم مصرفی در نظر گرفته شده است و از قرار دادن مواد آتش زا و مخازن سوخت در موتورخانه خوداری نمایید.

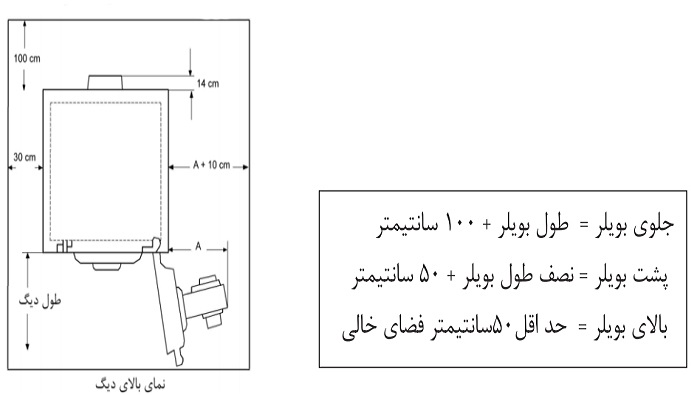

حداقل فواصل پیشنهادی برای محل نصب دیگ تا دیوار های مجاور به صورت زیر است:
انتخاب دودکش مناسب
برای این پکیج یک دودکش مجزا با دمپر قابل تنظیم تا بام نصب نمایید و مساحت مقطع دودکش را بر اساس فرمول زیر محاسبه و اجرا نمایید. در صورتی که مقطع بیشتر از سطح محاسبه شده یا کمتر از آن باشد، در کیفیت احتراق تاثیر گذاشته و مصرف سوخت را افزایش می دهد.
در ادامه دودکش عمودی محلی جهت خروج مایعات حاصل از احتراق پیش بینی نمایید. انتقال حرارت از دودکش به محیط باعث تشکیل آب در دود می شود به همین دلیل دودکش را به روش مناسبی عایق کنید.
در پشت بام بر روی دودکش، کلاهک H نصب نمایید و انتهای آن را حداقل یک متر از کف بام بالاتر باشد تا در پناه ساختمان دیگری نباشد، همچنین حداقل ۳ متر با دیوار های جانبی فاصله داشته باشد.
همواره از عدم انسداد دودکش در هنگام راه اندازی مطمئن شده و به صورت دوره ای آن را بازدید نمایید.
سطح مقطع تقریبی دودکش را می توان از فرمول زیر محاسبه نمود:
در این فرمول A سطح مقطع دودکش و بر حسب سانتی متر مربع، Q ظرفیت حرارتی دیگ بر حسب کیلو کالری بر ساعت و H ارتفاع دودکش بر حسب متر است.

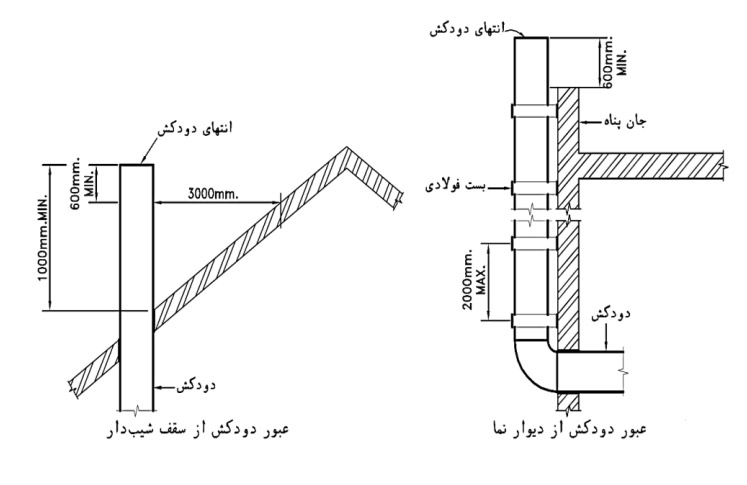

فواصل مجاز دودکش در خارج از ساختمان:
چگونگی انتخاب مشعل
در انتخاب مشعل برای پکیج زمینی شوفاژکار رعد رعایت نکات زیر ضروری است:
- در انتخاب نوع مشعل دقت نمایید زیرا شرایط کارکرد دیگ های آبگرم شوفاژکار و همچنین نوع بهره برداری مصرف کننده و مشخصات کوره یا پاس یک دیگ های تولید آبگرم به گونه ای است که باید شرایط مربوط به شعله رعایت گردد.
- مشعل باید از نظر شعله و نسبت هوا به سوخت قابل تنظیم باشد.
- در مشعل های گازوئیلی قطر نازل گازوئیل از سازنده مشعل یا سرویس کار فنی باید پرسیده شود. زاویه نازل بسیار بستگی به طول دیگ دارد و استفاده از نازل 60 درجه نیاز به تایید سازنده دیگ خواهد داشت. لذا از نازل 60 درجه به هیچ عنوان قبل از تایید سازنده استفاده نفرمایید.
- شعله در طول و قطر نباید به هیچ نقطه ای از کوره دیگ برخورد نماید. طول شعله نباید از 70 در صد طول کوره بیشتر شود. نسبت هوا به سوخت در دیگ ها به دلیل حفظ راندمان، بسیار مهم است و اکسیژن مازاد احتراق از 3 درصد نباید بیشتر شود.
- انتخاب ظرفیت بیشتر از ظرفیت پلاک دیگ بستگی به دو عامل ارتفاع از سطح دریا و راندمان مشعل دارد، لذا توصیه های برخی افراد در انتخاب 20 درصد کمتر یا بیشتر از ظرفیت را بدون توجه به عوامل گفته شده نپذیرید.
- در مشعل های گازی، سیستم های سوخت رسانی باید کامل شود و شامل شیر مخصوص گاز فیلتر، گاورنر، دو شیر برقی، شیلنگ مطمئن و تا نخورده باشد و مشعل تراز نصب شود.
ابعاد پکیج زمینی شوفاژکار مدل رعد 6
ویژگی های پکیج زمینی شوفاژکار مدل رعد6
پکیج زمینی رعد دارای اتصلات جانبی رفت و برگشت شوفاژ و اتصال خروجی آب گرم مصرفی است، علاوه بر این همراه پکیج رعد موارد زیر نیز ارائه شده است:
- اتصلات جانبی رفت و برگشت شوفاژ و اتصال خروجی آب گرم مصرفی
- پمپ
- مبدل حرارتی صفحه ای
- صافی
- اتصالات تخلیه
- شیر اطمینان
- رسوب گیر الکترو مغناطیسی
- پنل کنترل برقی و شیر هواگیری
دیگ به کار رفته در پکیج رعد به صورت افقی مولتی پاس و از آلیاژ چدن مخصوص و مقاوم در برابر حرارت و اکسیداسیون است و در مقابل اسید های خورنده ناشی از ترکیب گوگرد سوخت، حداکثر مقاومت را از خود بروز می دهد
این دیگ با سه پاس مجزای حرکت دود و شعله است که کانال های شعله و آب به صورت عمود بر یکدیگر طراحی شده اند. این طراحی مطابق با پیشرفته ترین تکنیک های موجود در جهان است و در راندمان بسیار بالا، کاهش مصرف سوخت و طول عمر دیگ بسیار موثر است.
پره های دیگ در این پکیج از آلیاژ چدن مخصوص با درصد فسفر پایین است که در برابر فرسایش و تنش حرارتی مقاوم بوده همچنین وجود سه پاس گذر موجب حداکثر تبادل حرارت بین گاز های محترقه با پره های چدنی شده و در نتیجه راندمان بالای دیگ را سبب می شود. در دیگ نیز با الیاف سرامیک عایقکاری شده است و حداقل اتلاف انرژی را از این ناحیه دارد.
به دلیل طراحی خاص پره عقب و فرم بهینه گردش آب در این قسمت، موجب جذب بیشتر انرژی حرارتی و در نتیجه افزایش راندمان حرارتی در پکیج شده است. از دیگر ویژگی های این پکیج قابلیت باز شدن سریع و راحت کاور جلو، در و مشعل به منظور تمیز کردن و سرویس دوره ای است.
راهنمای نصب پکیج زمینی رعد 6
لطفا قبل از شروع عملیات نصب موارد زیر را کنترل فرمایید
- مشعل باید توسط متخصص تاسیسات گرمایشی انتخاب و نصب گردد.
- دودکـش باید تمیز بوده و بلافاصله بعد از دودکــش دیگ، باید حداقل یک متر ارتفاع عــمودي باشد و به ازاي هرمتر مسیر افقی 3 متر مسیر عمودي داشته باشد. همچنین می بایست در محیط نصب، جریان آرام هوا و تهویه کافی وجود داشته باشد.
- پکیج زمینی شوفاژکار فوق باید در موتورخانه سـاختمان نصـب گردد. بر اسـاس مقررات مــلی ساختمان نصب این پکیج در داخل محیط مسکونی ممنوع است.
- از نصــب پکیج زمینی رعد در ارتفاع بالاتر از مدار اصــلی لوله کشی شوفاژ خودداري نمــایید

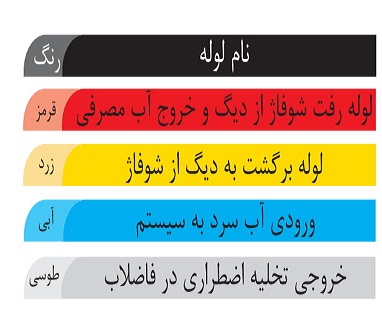

لوله هاي پشت موتورخانه رعد هر کدام رنگ استاندارد شده خاص خود را دارند:
دستورالعمل ایمنی و نگهداری از پکیج زمینی رعد 6
- دقت نمایید روپوش دیگ کاملا در جای خود بسته شود و همچنین به منظور بهینه سازی مصرف سوخت کلیه لوله های آبگرم عیق کاری شده باشند.
- بهتر است تنظیمات مشعل توسط متخصصین مربوط به کارخانه سازنده انجام گیرد.
- نسبت به آب بندی کامل شیر ها و لوله های گاز دقت نمایید و کنترل کافی انجام شود و سالیانه یکبار کنترل شود.
- همواره توجه نمایید که سیکل گرمایشی پر از آب باشد و در هنگام خالی بودن سیکل دیگ به سرعت دچار آسیب جدی خواهد شد.
- هرگز دیگ را بدون آب روشن نکنید و هرگاه متوجه شدید که دیگ بدون آب روشن شده است سعی کنید تنها با فن ورودی هوای مشعل، دیگ را تا دمای محیط سرد نمایید و باز کردن آب سرد داخل دیگ فاقد آب و با مشعل روشن، دیگ را دچار تنش های حرارتی شدید نموده و باعث آسیب جدی می شود.
- در صورتی که دیگ در فضای باز قرار دارد جهت جلوگیری از یخ زدن و ترکیدن دیگ دقت لازم انجام شود.
- قطر دودکش و ارتفاع آن با ظرفیت مشعل متناسب انتخاب شود.
- توجه نمایید مطابق آئین نامه های موجود انتهای دودکش در فضای آزاد، به کلاهک های استاندارد دودکش جهت حذف اثر باد مجهز شود.
- ترموستات مستغرق روی دیگ به صورت مکرر کنترل شود تا عملکرد درستی ارائه کند.
- پنجره به هوای باز و هواکش لازم در موتورخانه برای احتراق مناسب و تهویه موتورخانه منظور شود.
- دقت نمایید تمامی فرامین مشعل بدون تاخیر در زمان مربوطه درست باشند اینکار را توسط چند بار روشن و خاموش کردن مشعل کنترل نمایید.
- راه های خروج دود در پاس 2 و 3 بازبینی شود تا عدم وجود جسم خارجی یا ضایعات احتراق ثابت گردد.
- سالیانه حداقل یکبار کلیه سیستم های کنترل در موتورخانه مانند ترمومتر، مانومتر، آگوستات، فن هوا رسان، چراغ روشنایی و رله مشعل را کنترل نمایید تا نشتی نداشته باشد.
- همواره در راه اندازی سعی کنید تا اختلاف دمای رفت و برگشت دیگ از 20 درجه سانتی گراد بیشتر نشود.
- چنانچه مشعل یا پمپ عملکرد درستی ندارند یا دارای صدای غیر عادی باشند سیستم را خاموش و به متخصص مربوطه اطلاع دهید.
- مشعل ها جهت احتراق، هوا مصرف می کنند. بهتر است که فن هوارسان جهت موتورخانه دیده شود و درز بندی درب ورودی موتورخانه طوری باشد که هوارسانی به مشعل با مشکل مواجه نشود.
- به منظور اطلاع از درجه حرارت دیگ ترموستات و ترمومتر دیگ را به طور منظم کنترل نمایید.
- در مسیر خط لوله گاز به مشعل حتما از یک شیر صافی (فیلتر گاز) استفاده نمایید.
گارانتی و اصالت پکیج زمینی شوفاژکار مدل رعد 6
پکیج زمینی شوفاژکار مدل رعد 6دارای 1 سال گارانتی ، 5 سال خدمات پس از فروش می باشد.
در سایت مرجع و فروشگاهی دماتجهیز ، اطلاعات فنی و قیمت های تضمین شده پکیج استخری شوفاژکار را با گارانتی اصلی جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند ارائه گردیده است.
مدل | رعد 6 | |
حداکثر توان حرارتی |
(kcal/h) | 146200 |
وزن دستگاه | kg | 427 |
دبی آبگرم مصرفی | lit/min | 20 |
ابعاد دستگاه mm |
ارتفاع | |
عرض | ||
طول | 1300 | |
نوع سوخت مصرفی |
گاز طبیعی-گازوئیل |
|
حجم آب گیری دیگ | lit |
65.9 |
سایز اتصال ورود و خروج رادیاتور |
in |
1/4 1 |
حجم محفظه احتراق |
m3 | 0.0791 |
قطر دهانه مشعلگیر |
mm | 127 |
قطر دهانه دودکش |
mm | 307 |
کشور سازنده | ایران |
