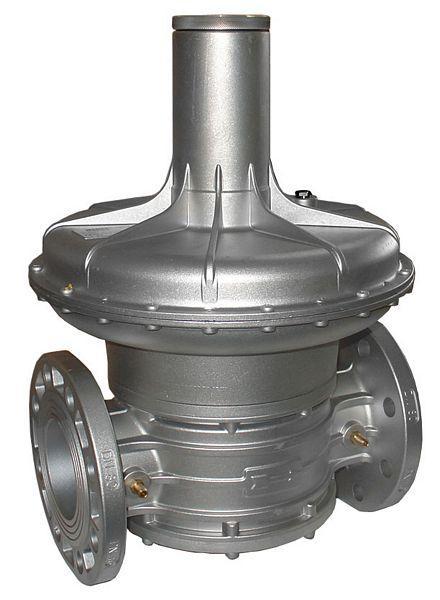

بالانسر ماداس گازی فلنجی"3 مدل RG/2MC

راهنمای انتخاب و خرید بالانسر ماداس گازی فلنجی سایز "3 مدل RG/2MC

بالانسر ماداس گازی فلنجی سایز "3 مدل RG/2MC دستگاهی است که مقدار فشار مورد نیاز در پایین مدار لوله کشی (منظور مجموعه ای از تجهیزاتی است که قبل از رگولاتور اصلی نصب شده اند) را فراهم می نماید.

بالانسر تأمین مقدار فشار ورودی رگولاتور اصلی که وظیفه آن تنظیم فشار مدار لوله کشی است را بر عهده دارد.

ویژگی های بالانسر ماداس گازی فلنجی سایز "3 مدل RG/2MC

• دمای کارکرد این بالانسرها از 15- تا 60 درجه سانتیگراد است.
• فشار کاری این دستگاه ها 2~1 بار بوده و فشار خروجی آنها 130 ~ 50 میلی بار است.

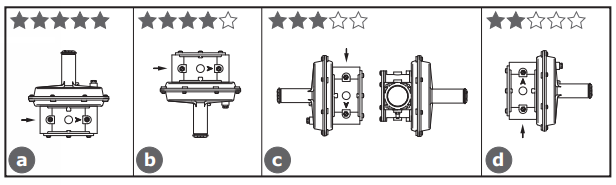

• بالانسرهای فوق باید به صورت In Line (مستقیم) نصب شوند و نصب آنها به صورت های واژگون و با دوران 90 درجه توصیه نمی گردد.

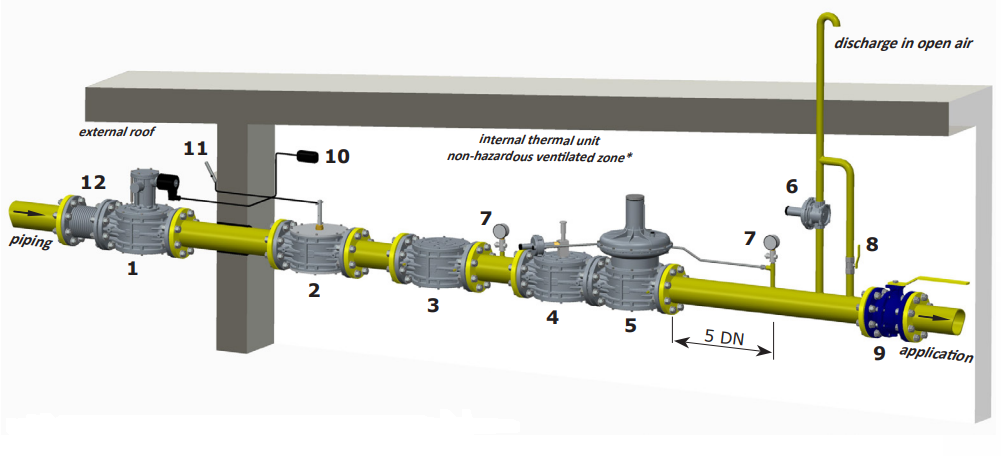

طریقه قرارگیری بالانسر بالانسر ماداس گازی فلنجی سایز "3 مدل RG/2MC

بالانسرهای ماداس مدل RG/2MC باید به صورت زیر در مدار لوله کشی قرار بگیرند:

اجزای مختلف سیستم

1 - تنظیم کننده دستی ریست شیر برقی

2 - شیر On/Off خاموش و روشن SM

3 - فیلتر گاز FM

4 - شیر شات آف MVB/1 Max

5 - رگولاتور بالانسر RG/2MC

6 - شیر اطمینان MVS/1

7 - دکمه و گیج فشار

8 - دریچه خروجی

9 - شیر توپی

10 - دتکتور گاز

11 - ریموت شیر خاموش و روشن SM

12 - پایه لرزه گیر و اتصال توسعه

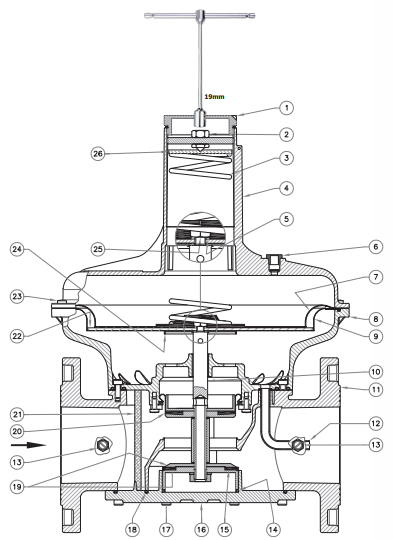

اجزای بالانسر ماداس گازی فلنجی سایز "3 مدل RG/2MC

1 - درپوش بستن

2 - پیچ تنظیم فشار ورودی

3 - فنر کالیبراسیون (تنظیم)

4 - پوشش فوقانی

5 - واشر دنده دار

6 - درپوش گرد و غبار

7 - غشا (ممبران) ایمنی

8 - فلنج

9 - غشا یا پوسته (ممبران) کاری

10 - پین مرکزی

11 - بدنه

12 - لوله سنسور

13 - دکمه تست فشار

14 - حلقه تفلون

15 - واشر آب بندی

16 - پوشش تحتانی

17 - پیچ پوشش تحتانی

18 - اورینگ آب بندی پوشش تحتانی

19 - حامل

20 - غشا (ممبران) تعویضی

21 - المان فیلتر

22 - دیسک بالای ممبران

23 - پیچ های پوشش فوقانی

24 - دیسک پایین غشا

25 - مهره نگه دارنده ممبران

26 - واشر فنر

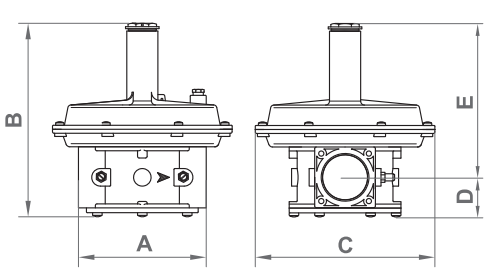

ابعاد بالانسر ماداس گازی فلنجی سایز "3 مدل RG/2MC

A: معادل 310 mm

B: معادل 463 mm

C: معادل 330 mm

D: معادل 97 mm

E: معادل 366 mm

گارانتی و اصالت بالانسر ماداس گازی فلنجی سایز "3 مدل RG/2MC

شرکت دماتجهیز، سلامت فیزیکی و اصالت بالانسر گازی فوق را تأیید می نماید.
