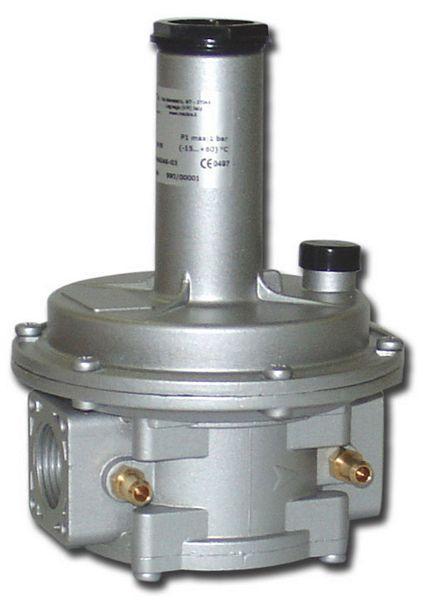

بالانسر ماداس گازی دنده ای"1/2 1 مدل RG/2MC

راهنمای خرید رگولاتور بالانسر ماداس گازی دنده ای سایز"1/2 1 مدل RG/2MC

بالانسر ماداس گازی دنده ای سایز "1/2 1 مدل RG/2MC دستگاهی است که مقدار فشار مورد نیاز در پایین مدار لوله کشی (منظور مجموعه ای از تجهیزاتی است که قبل از رگولاتور اصلی نصب شده اند) را فراهم می نماید.

بالانسر تأمین مقدار فشار ورودی رگولاتور اصلی که وظیفه آن تنظیم فشار مدار لوله کشی است را بر عهده دارد.

ویژگی های بالانسر ماداس گازی دنده ای سایز "1/2 1 مدل RG/2MC

• دمای کارکرد این بالانسرها از 15- تا 60 درجه سانتیگراد است.
• فشار کاری این دستگاه ها 2~1 بار بوده و فشار خروجی آنها 60 ~ 40 میلی بار می باشد.
• بالانسرهای فوق باید به صورت In Line (مستقیم) نصب شوند و نصب آنها به صورت های واژگون و با دوران 90 درجه توصیه نمی گردد.

طریقه قرارگیری بالانسر ماداس گازی دنده ای سایز "1/2 1 مدل RG/2MC در مدار لوله کشی

بالانسرهای ماداس مدل RG/2MC باید به صورت زیر در مدار لوله کشی قرار بگیرند:

اجزای مختلف سیستم به شرح زیر است

1 - تنظیم کننده دستی ریست شیر برقی

2 - شیر On/Off خاموش و روشن SM

3 - فیلتر گاز FM

4 - شیر شات آف MVB/1 Max

5 - رگولاتور بالانسر RG/2MC

6 - شیر اطمینان MVS/1

7 - دکمه و گیج فشار

8 - دریچه خروجی

9 - شیر توپی

10 - دتکتور گاز

11 - ریموت شیر خاموش و روشن SM

12 - پایه لرزه گیر و اتصال توسعه

اجزای بالانسر ماداس گازی دنده ای سایز "1/2 1 مدل RG/2MC

1 - درپوش بستن

2 - پیچ تنظیم فشار ورودی

3 - فنر کالیبراسیون (تنظیم)

4 - پوشش فوقانی

5 - واشر دنده دار

6 - درپوش گرد و غبار

7 - غشا (ممبران) ایمنی

8 - فلنج

9 - غشا یا پوسته (ممبران) کاری

10 - پین مرکزی

11 - بدنه

12 - لوله سنسور

13 - دکمه تست فشار

14 - حلقه تفلون

15 - واشر آب بندی

16 - پوشش تحتانی

17 - پیچ پوشش تحتانی

18 - اورینگ آب بندی پوشش تحتانی

19 - حامل

20 - غشا (ممبران) تعویضی

21 - المان فیلتر

22 - دیسک بالای ممبران

23 - پیچ های پوشش فوقانی

24 - دیسک پایین غشا

25 - مهره نگه دارنده ممبران

26 - واشر فنر

ابعاد بالانسر ماداس گازی دنده ای سایز "1/2 1 مدل RG/2MC

A: معادل 160 mm

B: معادل 242 mm

C: معادل 225 mm

D: معادل 48.5 mm

E: معادل 193.5 mm

گارانتی و اصالت بالانسر ماداس گازی دنده ای سایز "1/2 1 مدل RG/2MC

شرکت دماتجهیز، سلامت فیزیکی و اصالت بالانسر گازی فوق را تأیید می نماید.
در سایت مرجع و تخصصی دماتجهیز، امکان خرید بالانسر گازی ماداس (MADAS)، با قیمت تضمین شده و گارانتی اصل، برای شما عزیزان، جهت ایجاد حس خوب خرید بهینه و هوشمند، ارائه گردیده است.
