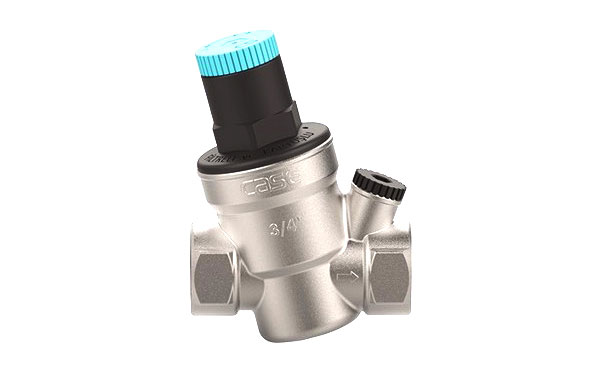

شیر فشار شکن CS CASE مدل 1920 سایز "3/4

راهنمای انتخاب و خرید شیر فشار شکن CS CASE مدل 1920 سایز "3/4

شیر فشار شکن CS CASE مدل 1920 سایز "3/4 از نوع شیرهای دیافراگمی برنجی بوده و جهت کاهش فشار آب دیافراگم و جلوگیری از خسارت سیستم لوله کشی بواسطه فشار زیاد آب استفاده می شود. اصولا وظیفه شیر فشارشکن  که از نوع شیرهای دیافراگمی می باشند، ممانعت از قرارگیری لوله های، شیرآلات، مخازن تحت فشار و ... در شرایط فشاری بیش از فشار مجاز است.

این شیرهای فشار شکن علاوه بر دارا بودن دوام و کارایی بالا، تنها با تعویض به موقع کارتریج و فیلتر برای مدت زمان طولانی قابل استفاده خواهند بود. همانطور که گفته شد فیلتر و کارتریج این شیرها قابل تعویض بوده و هردوی این محصولات نیز به طور جداگانه تولید و در بازار عرضه می گردند.

ویژگی های شیر فشار شکن CS CASE مدل 1920 سایز "3/4

• چنانچه به هر دلیلی میزان فشار آب در سیستم لوله کشی بالا برود، این شیر دیافراگمی فشارشکن از انفجار لوله و خراب شدن آرماتورها جلوگیری می نماید.
• از خسارت و آسیب دیدگی سیستم لوله کشی در اثر ضربه قوچ (Water Hammer) جلوگیری می کند.
• باعث کاهش شدید نویز ناشی از فشار آب داخل سیستم لوله کشی می گردد.
• از آنجایی که به طور کلی وظیفه شیر فشار شکن دیافراگمی سی اس کیس حفظ تعادل فشار است، با بهره گیری از آن می توانید در مصرف آب صرفه جویی کنید.
• با کاهش فشار تست از مقدار 7.8 بار (که معمولا در تست شیرهای فشارشکن اعمال می شود) به 3 بار، می توان به میزان قابل توجهی در مصرف آب صرفه جویی نمود.
• به غیر از محافظت از سیستم لوله کشی، با وجود این شیرهای دیافراگمی، می توان از ماشین های لباسشویی، دیگ های بخارشکن، سیستم های انرژی خورشیدی و انواع بویلر در برابر مضرات آب تحت فشار جلوگیری نمود.
• فشار این شیرها در هنگام خروج از کارخانه، روی 3 بار تنظیم می شود، بنابر کاربردهای خاص این فشار می تواند بین 1 تا 5 بار نیز تنظیم گردد، بنابراین استفاده از مانومتر در طول احداث سیستم لوله کشی الزامی است.
• شیر فشار شکن سی اس کیس مدل 1920 سایز "3/4 صرفا برای عبور سیال آب مورد استفاده قرار می گیرد و به هیچ عنوان از آن برای عبور سیال گاز و هوا استفاده نکنید.

جنس قطعات و اطلاعات الزامی شیر فشار شکن CS CASE مدل 1920 سایز "3/4

• بدنه: برنج
• آبکاری: نیکل
• واشر آب بندی: NBR
• دیافراگم: NBR
• فنرها: فولاد
• کارتریج: POM
• فیلتر: Inox
• فشار کار: 3 بار
• فشار ورودی: 16~1 بار
• فشار خروجی: 6.5~1 بار
• فشار خروجی کارخانه: 3 بار
• حداکثر دمای کارکرد: 40 درجه سانتیگراد
• Flow Rate نرخ جریان (میزان گذردهی آب): 2.27 متر مکعب بر ساعت
• استاندارد : TS EN 1567
• قابل استفاده در خط لوله کشی سیستم های آبرسانی

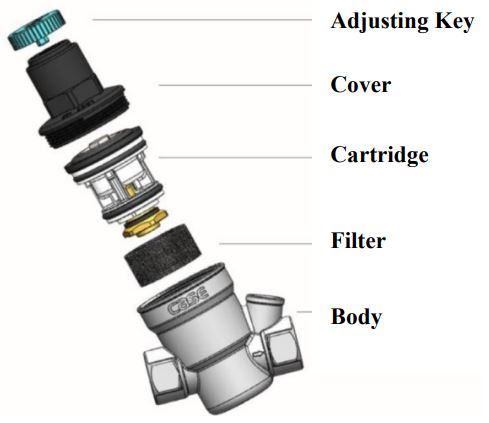

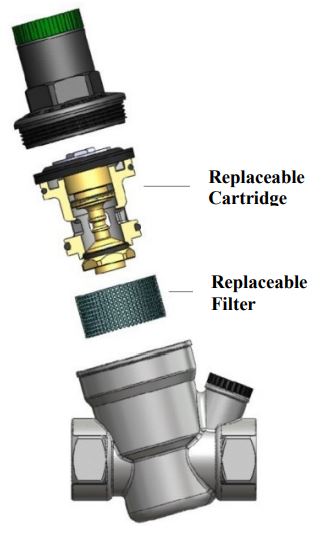

کارتریج و فیلتر شیر فشار شکن CS CASE مدل 1920 سایز "3/4

• همانطور که گفته شد کارتریج و فیلتر این شیرها قابل تعویض هستند و مصرف کننده می تواند برای بهبود سیستم لوله کشی خود این دو قطعه را تعویض نماید.




• کارتریج این شیرهای فشار شکن از جنس POM است.




• تعویض این دو قطعه بدین صورت انجام می شود که به هیچ عنوان نیازی به جداسازی شیر فشار شکن دیافراگمی از شبکه آبرسانی نیست.
• فیلتر شیرهای فوق نیز از جنس Inox است.



• همچنین قابلیت جداسازی کارتریج و فیلتر این امکان را به مصرف کننده می دهد تا با نظافت منظم آنها، عمر شیر و متعاقبا عمر سیستم لوله کشی را بالا ببرد.
• فیلتر این شیرهای فشارشکن از ورود ماسه و ذرات ریز به قسمت های حیاتی سیستم لوله کشی جلوگیری می کند، در غیر این صورت فرسایش و خرابی ناشی از این ذرات از عمر و کارایی شبکه آبرسانی می کاهد.
• با نظافت و تعویض به موقع فیلتر و کارتریج شیر 1920، مقاومت این محصول در برابر فشار ناگهانی و ساییدگی بالا می رود.
• همچنین انجام سرویس منظم شیر، باعث جلوگیری از اکسیداسیون و خوردگی می گردد.

نکات کلی شیر فشار شکن CS CASE مدل 1920 سایز "3/4

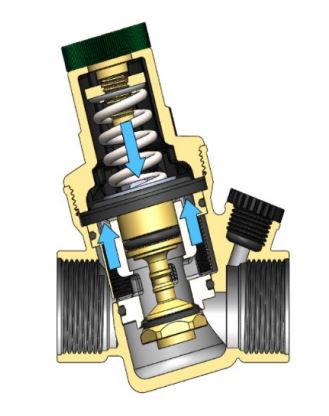

• کاهش فشار آب روی دیافراگم با اعمال دو نیروی مخالف در شیر دیافراگمی صورت می پذیرد
• فشار فنر فولادی فشرده شده
• فشار آب روی دیافراگم
• در صورتی که فشار فنر از فشار آب بیشتر باشد، پیستون به سمت بالا حرکت می کند و اگر فشار فنر از فشار آب کمتر باشد، حرکت پیستون به سمت پایین صورت می گیرد.
• حداکثر فشار ورودی: 16 بار
• محدوده فشار عملکرد: 6.5~1 بار
• فشار خروجی کارخانه: 3 بار
• نوع سیال قابل استفاده: آب
• حداکثر دمای عملکرد شیر: 40 درجه سانتیگراد

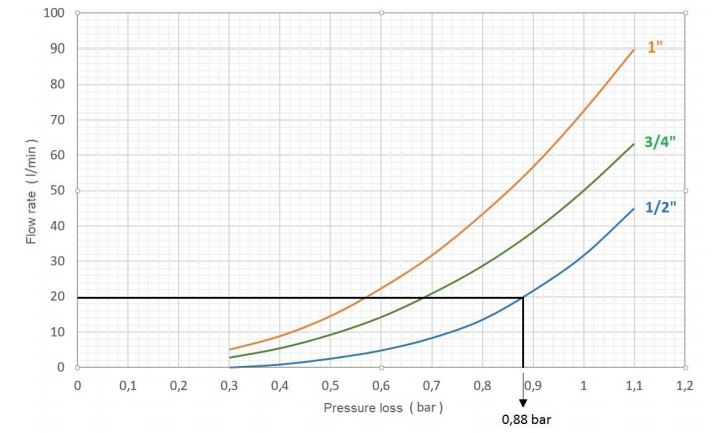

همچنین می توانید اعمال تغییرات در تعادل فشار آب را در میزان جریان های مختلف آب، در نمودار زیر مشاهده فرمایید

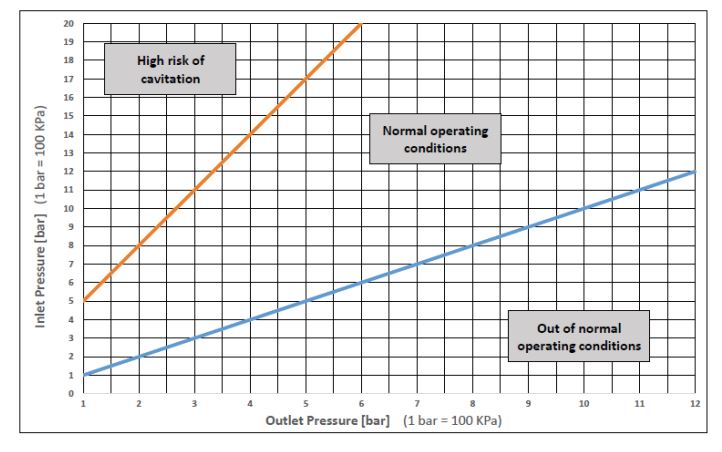

نمودار کاویتاسیون این محصولات نیز در ادامه آمده است

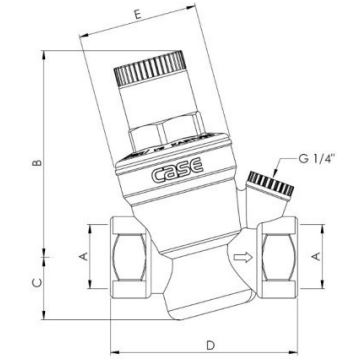

ابعاد شیر فشار شکن CS CASE مدل 1920 سایز "3/4

• A: معادل 3/4 inch
• B: معادل 79 mm
• C: معادل 24 mm
• D: معادل 72 mm
• E: معادل 64 mm

گارانتی و اصالت شیر فشار شکن CS CASE مدل 1920 سایز "3/4

محصولات فوق در صورت نصب صافی مناسب با شیر فشارشکن، رعایت فشار ورودی و رعایت کارکرد در دمای مجاز، دارای 2 سال گارانتی می باشند.
