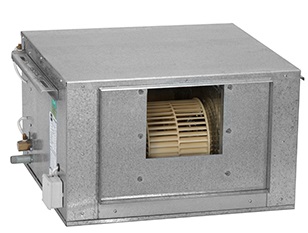

فن کویل کانالی تهویه مدل AR-06
تحویل سریع
راهنمای انتخاب و خرید فن کویل کانالی تهویه مدل AR-06
فن کویل کانالی تهویه مدل AR-06 با ظرفیت هوادهی 600CFM، مناسب برای نصب در اتاقهایی با متراژ حداکثر 40 مترمربع می باشد.
به طور کلی فن کویلهای کانالی تهویه با طراحی متفاوت و خاص، در ابعاد مناسب با بدنه خارجی از جنس ورق های گالوانیزه به ضخامت 1.5 میلی متر با پوشش رنگ کوره ای مقاوم، تولید و عرضه می گردند.
همچنین فن کویلهای کانالی تهویه در ظرفیتهای هوادهی 600، 800، 1000، 1200، 1400، 1600، 1800 و 2000 CFM در دو مدل مختلف برگشت هوا از زیر و برگشت هوا از پشت قابل سفارش و عرضه می باشند.
در سایت مرجع و تخصصی دماتجهیز، مشخصات فنی و قیمتهای تضمین شده انواع فن کویل کانالی با گارانتی اصلی، جهت ایجاد حس خوب خرید بهینه و هوشمند، ارائه گردیده است.
ویژگیهای فن کویل کانالی تهویه مدل AR-06
- دارای موتور سه سرعته با توان بالا
- مجهز به شیر هواگیری با کاربری آسان
- استفاده از ورقهای گالوانیزه در بدنه و تشت تقطیر
- استفاده از عایق در زیر تشت تقطیر جهت جلوگیری از تعریق تشت
- دارای قابلیت تعبیه دو دریچه هوای تازه (در صورت سفارش مشتری)
- دارای قابلیت استفاده از کویل گرمایی الکتریکی (در صورت سفارش مشتری)
- دسترسی بسیار آسان به مجموعه فن و الکتروموتور جهت سرویسهای دوره ای
- امکان تولید بصورت چهار لوله ای (کویل سرمایی و گرمایی مجزا در صورت سفارش مشتری)
- دارای فیلتر قابل شستشو با قابلیت نصب و تعویض بسیار آسان بدون نیاز به باز کردن کانال
- دارای قابلیت نصب کویلهای 3، 4 و 6 ردیفه با لولههای مسی به قطر 3/8 و 14 پره در اينچ
- دارای محافظ حرارتی جهت حفاظت موتور در برابر بارهای اضافی و دمای بیش از حد سیم پیچ
تعیین ظرفیت فن کویلهای تهویه
یکی از نکات مهم در انتخاب فن کویل کانالی تهویه، تعیین ظرفیت مناسب می باشد، برای این کار می توانید به جدول زیر مراجعه کنید:
نکات فنی اجرای فن کویل
- قبل از انتخاب و خرید فن کویل می بايست چپ يا راست بودن محل اتصال لولهها به فن کویلهای مورد نياز پروژه مشخص گردد.
- مقادير قدرت سرمايش و گرمايش ارائه شده فن کویلها با شرايط دمای طرح داخل و دور حد اکثر در نظر گرفته شده است و در دور متوسط ضريب تصحيح فن کویلهای زمینی تهویه فوق برای حجم هوادهی 0.85 و برای قدرت سرمايش و گرمايش 0.93 مي باشد.
- فن کویلهای زمینی تهویه با کویل دو ردیفه ( با ظرفیت سرمایش و گرمایش بیشتر) براساس سفارش مشتری و با قیمتهای بالا تر نیز تولید می گردند.
- برای محاسبه دبی آب سرد مورد نیاز سرمایش فن کویلها باید مقدار بارکل سرمایی بر مبنای (BTU/h) هر یک از فضاهای ساختمان را بر عدد 5000 تقسیم نمود. (یا تقسیم کیلو کالری در ساعت بر عدد 1250) به این ترتیب معمولا قطر لولههای رفت و برگشت آب سرد و گرم به کویل فن کویلهای cfm 200 سایز ½ اینچ و برای فن کویلهای 300 و 400 cfm سایز ¾ اینچ و برای فن کویلهای 600 و 800 و 1000 cfm سایز 1 اینچ و برای فن کویلهای 1200 و کانالیهای تا 1800 , ¼ 1 اینچ در نظرگرفته می شود.
- با توجه به اهمیت بالانس فن هوادهی در عملکرد فن کویلها و ارتباط مستقیم آن با طول عمر بلبرینگ موتور، به منظور تداوم بالانس دینامیکی فن هوادهی دستگاه، نسبت به نصب کاملاً افقی و تراز شده انواع فن کویلها در محل نصب خود نهایت دقت را مبذول فرمائید.
- با توجه به موضوع مهم سرویس و نگهداری در تجهیزات تهویه مطبوع، نصب شیر قطع و وصل جریان آب ورودی و خروجی از کویل فن کویلها همراه با مهره ماسوره مربوطه (هم سایز با قطر لوله انشعابی) ضروری است.
- به منظور جمع آوری آب حاصل از تقطیر رطوبت هوا روی کویل فن کویلها در فصل تابستان ، نصب لوله ½ اینچ درین از سینی زیرکویل تا محل تخلیه این آبها برای هر فن کویل الزامی است.
گارانتی و خدمات پس از فروش فن کویل کانالی تهویه مدل AR-06
فن کویل کانالی تهویه مدل AR-06 دارای 18 ماه گارانتی و 10 سال خدمات پس از فروش توسط شرکت تهویه می باشد.
مدل دستگاه |
AR-06 |
|
موقعیت نصب دستگاه | کانالی | |
ظرفیت هوادهي- CFM | 600 | |
حداکثر قدرت سرمایش-KW | 5.91 | |
حداکثر قدرت گرمایش-KW | 16.59 | |
نوع برق مصرفی | تک فاز - 220 ولت | |
ردیف کویل | 3، 4 و 6 (سفارشی) | |
تعداد موتور | 1 | |
توان ورودی- W | 234 | |
نوع فن | فن سانتریفیوژ فوروارد | |
تعداد فن | 1 | |
فشار استاتیکی خارجی - Pa | 77.2 | |
حداکثر صدا- Db | 60.1 | |
دبی آب (سرمایش- گرمایش)-L/min | 22.7 - 22.7 | |
افت فشار آب (سرمایش_گرمایش)- Kpa |
1.5 - 1.49 | |
ابعاد (ارتفاع,عرض,طول) - mm | 800x700x430 | |
وزن - Kg | 53 | |
سایز لوله ورودی- Inch | 3/4 | |
سایز لوله خروجی- Inch | 3/4 | |
کشور سازنده | ایران | |
مدت گارانتی | 18 ماه گارانتی از زمان نصب | |
شناسه کالا | 2720000009145 |
نکته: در صورتی که فن کویل از نوع برگشت هوا از زیر باشد، وزن پلنوم (حدود 5 الی 10 کیلوگرم) به وزن دستگاه افزوده می شود.
