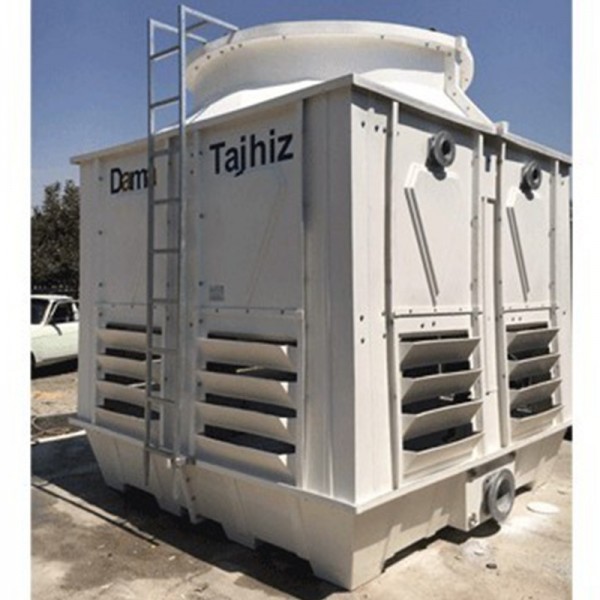

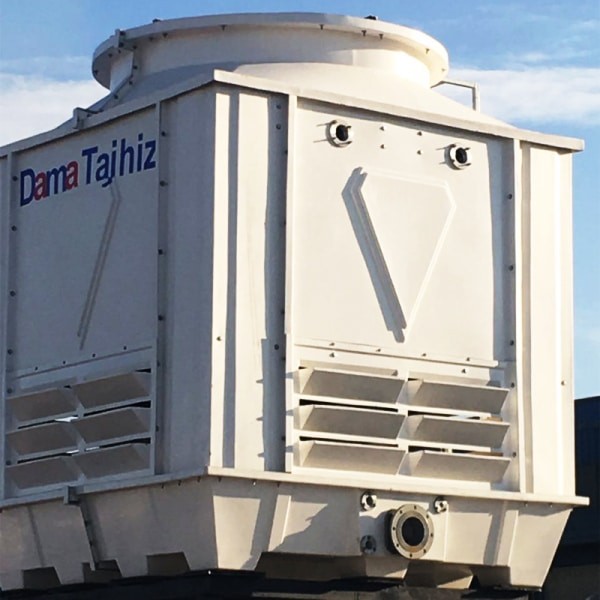

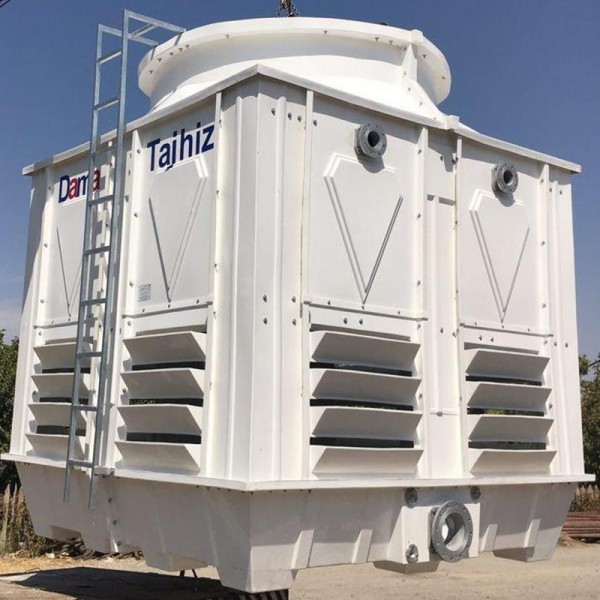

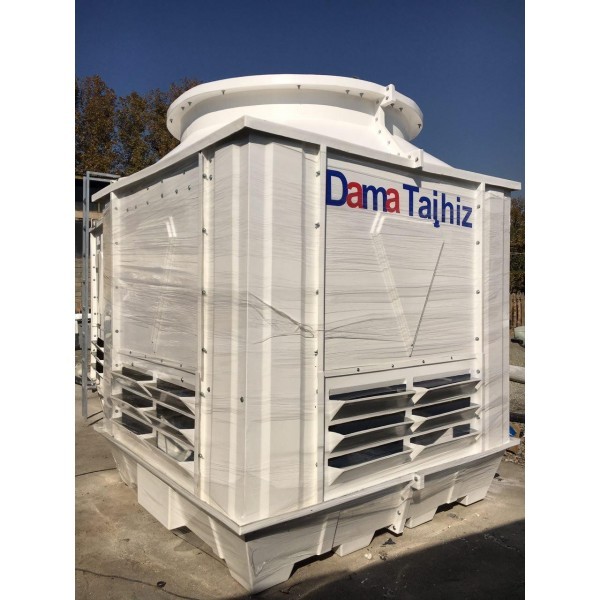

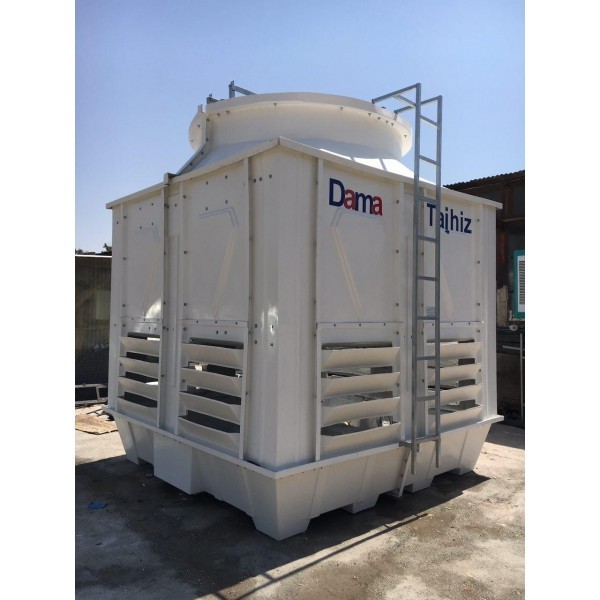

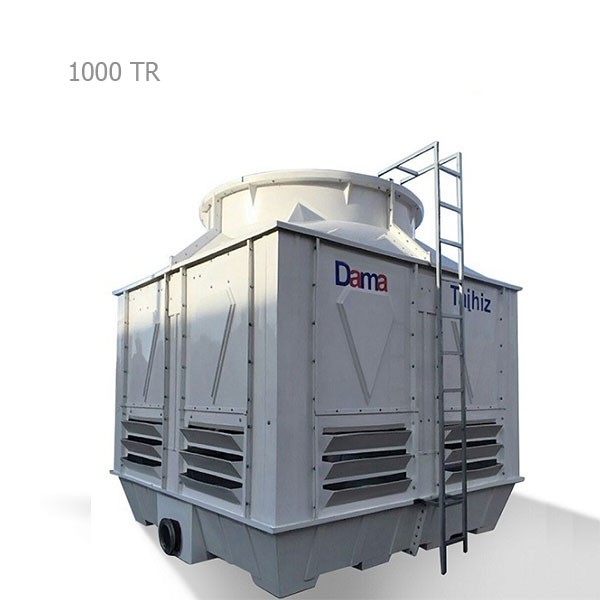

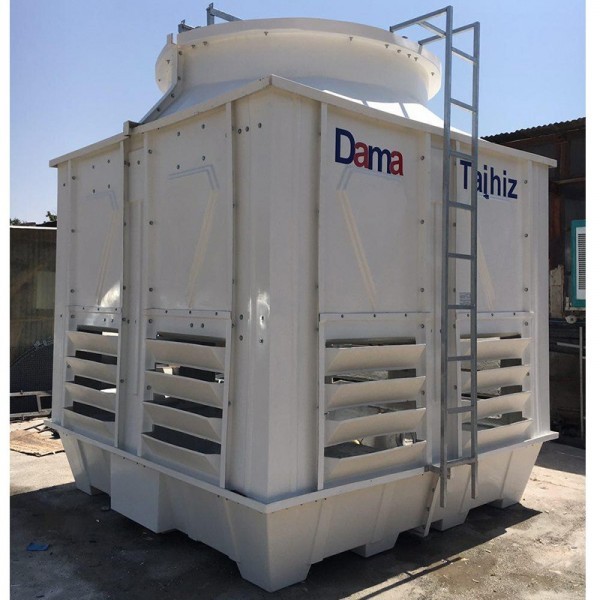

برج خنک کننده فایبرگلاس مکعبی 1000 تن تبرید دماتجهیز

راهنمای انتخاب و خرید برج خنک کننده فایبرگلاس مکعبی 1000 تن تبرید دماتجهیز

طراحی برج خنک کننده فایبرگلاس مکعبی 1000 تن تبرید دماتجهیز (CUBIC) با جریان هوای COUNTER FLOW می باشد.

بطورکلی برج خنک کننده دماتجهیز، جهت خنک نمودن آب (کاهش دمای آب) در گردش کندانسور سیستم های تهویه مطبوع آب خنک، فرآیندهای صنعتی، نیروگاه‌ ها، پالایشگاه‌ ها و ... بکار می رود.

برج های خنک کننده فایبرگلاس مکعبی دماتجهیز در ظرفیت های مختلف براساس استانداردها و تکنولوژی های نوین تولید گردیده و دارای ابعاد مناسب، ضخامت کافی بدنه فایبرگلاس و بیشترین حجم پکینگ می باشند. همچنین این دستگاه ها بدلیل بهره مندی از تکنولوژی جدید در نحوه پاشش و توزیع آب، از نظر عملکرد، کاهش مصرف آب و سرویس دهی نسبت به سایر مدل های موجود در بازار، از برتری و امتیاز ویژه ای برخوردارند.

عملکرد برج خنک کننده مکعبی (PERFORMANCE)

•  با جریان هوا در داخل برج خنک کننده مکعبی و خنک کردن آب در گردش، همواره مقداری از آب برج خنک کننده تبخیر می شود. پس از انجام فرآیند خنک سازی آب در برج خنک کننده، در حوضچه و قسمت زیرین دستگاه آب خنک جمع آوری شده و بوسیله پمپ های گردش، به سمت چیلر و یا پروسه تولید هدایت می گردد.
• بطور کلی محاسبه و طراحی برج‌های خنک کننده مکعبی در تهویه مطبوع و برای شهر تهران، بر مبنای دمای آب ورودی 95 درجه فارنهایت و دمای آب سرد خروجی 85 درجه فارنهایت و دمای هوای مرطوب محیط W.B.T.75°f انجام گردیده است.
• حداقل دمای آب خروجی از برج‌های خنک کننده بستگی به دمای هوای مرطوب محل نصب در تابستان دارد. دمای نرمال آب خروجی از برج خنک کننده حدود 2.5 تا 3 درجه سانتی گراد بالاتر از دمای هوای مرطوب (wb) همان محل می باشد. بطور مثال برای شهر تهران که دمای هوای مرطوب آن در تابستان معادل 23.8 درجه سانتی گراد است، در حالت نرمال، دمای آب خنک شده توسط برج خنک کننده حدود 26 درجه سانتی گراد می باشد.

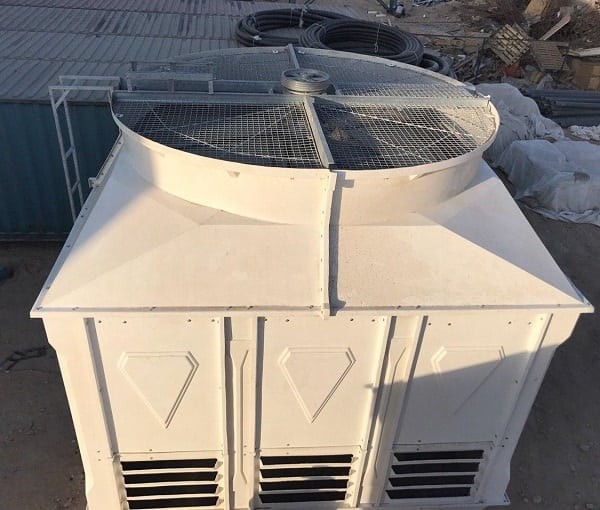

• برج خنک کننده فایبرگلاس مکعبی 1000 تن تبرید دماتجهیز از نوع مکشی بوده (DRAFT INDUCED ) که عمل چرخش جریان هوا در دستگاه به هر دو صورت طبیعی و اجباری امکان پذیر است. عمل مکش اجباری توسط فن AXIAL که در بالای برج خنک کننده قرار دارد، انجام می شود.



بدنه و تشتک برج خنک کننده مکعبی (CASING)

• قطعات بدنه برج خنک کننده مکعبی دماتجهیز از جمله برج خنک کننده فایبرگلاس مکعبی 1000 تن تبرید دماتجهیز تماماَ از جنس فایبرگلاس تقویت شده و دارای استحکام بالا می باشد، که در برابر اشعه UV با دو لایه روکش خارجی مقاوم شده است.
• قطعات بدنه و تشتک براحتی قابل مونتاژ کردن جهت سرویس‌های سالانه می باشد. اتصالات فرعی دستگاه از مواد غیر فلزی مانند PRC-FRP-ABS و یا از جنس فولاد ضد زنگ یا آلومینیوم می باشند.
• الیاف : نوع الیاف پایه در ساخت قطعات فایبرگلاس در برج های خنک کننده دماتجهیز از نوع حصیری یا مش ساخت کشور کره جنوبی می باشد که علاوه بر آن، از الیاف سوزنی یا ارزیل یا مت جهت تقویت استحکام بدنه نیز استفاده شده است.
• رزین : رزین پایه در ساخت قطعات فایبرگالس در برج های خنک کننده دماتجهیز از نوع رزین پلی استر غیراشباع مدل ایزوفتالیک مارک BKC دارای گواهینامه مدیریت کیفیت ISO9001 از شرکت SGS می باشد و کد رزین مورد نظر 2200 می باشد.
• تشتک یا (BASIN) برج خنک کننده دماتجهیز به صورت یک پارچه و از جنس فایبرگلاس F.R.P با ضخامت 10 میلی متر بوده که به منظور بالا بردن استحکام آن از دو لایه الیاف تقویتی مت بیشتر در مقایسه با پنل ها و همچنین از دو لایه ژلکت آنتی یووی از نوع ونیل استر در جداره داخلی آن، ساخته می شود.
• فن بکار رفته در این مدل از برج های خنک کننده مکعبی دماتجهیز، از جنس فایبرگلاس می باشد.

الکتروموتور (MOTOR)

• الکتروموتورهای برج‌ های خنک کننده فایبرگلاس مکعبی دماتجهیز، عموماً محصول کارخانه موتوژن بوده و دارای حساسیت IP54 با طول عمر بالا می باشند.
• برج خنک کننده مکعبی دماتجهیز از نظر میزان صدا در حالت استاندارد بوده و از نوع کم صدا، طراحی و ساخته شده است، که از لحاظ ابعاد و قیمت با سایر برج ها متفاوت می باشد.(همچنین طراحی و ساخت دستگاه از نوع فوق کم صدا نیز فراهم می باشد.)

پکینگ‌ها در برج خنک کننده مکعبی (PACKINGS)

•  ورق‌های پکینگ‌های انواع برج‌ خنک کننده فایبرگلاس مکعبی دماتجهیز ، موج دار و بصورت لانه زنبوری روی هم قرار می گیرند، گام‌های شیارهای پکینگ‌ها بصورت سینوسی طراحی گردیده و امکان گرفتگی در آنها وجود ندارد تا بتواند با ایجاد بستر مناسبی برای تشکیل فیلم آب و تبخیر سریع و سطح تماس بیشتر با هوا میزان انتقال حرارت را به حداکثر برساند. پکینگ برج‌های خنک کننده دماتجهیز معمولاً از نوع فیلم گام 19 و از جنس P.V.C با روکش مخصوص آنتی باکتریال با گرید دارویی (دارای تاییدیه FDA) و ضخامت 400 میکرون و یا پکینگ اسپلش یا رندوم اسپلش و غیره از جنس P.P درجه یک با گرید دارویی و آنتی باکتریال با ضخامت 500 میکرون می باشد.
• به منظور کاهش میزان دریفت یا پرتاب قطرات آب از بالای برج خنک کننده فایبرگلاس مکعبی 1000 تن تبرید دماتجهیز، الیمناتورهایی از جنس PP در قسمت بالایی نازل نصب می گردد، که از نوع تیغه ای بوده و میزان پرتاب قطرات را به کمتر از 0.002 درصد آب در چرخش می رساند.

سیستم توزیع آب برج خنک کننده مکعبی (WATER DISTRIBUTION)

• در برج خنک کننده فایبرگلاس مکعبی 1000 تن تبرید دماتجهیز، آب ورودی توسط لوله یا لوله‌های مرکزی از جنس پلی اتیلن یا P.V.C وارد نازل های پخش کننده آب می شود و روی پکینگ های برج خنک کننده‌ بصورت یکنواخت پاشیده می شود. (انتخاب نازل ها با توجه به شرایط آب وهوایی منطقه و درخواست مشتریان متفاوت می باشد.)

نگهدارنده‌ها (SUPPORTS)

• پایه‌های نگهدارنده برج خنک کننده دماتجهیز، از جنس گالوانیزه گرم می باشد.
• برج‌های خنک کننده مکعبی دماتجهیز، مشمول استاندارد اجباری O.S.H.R بوده و برای دسترسی به اجزا مکانیکی و برقی روی برج خنک کننده مکعبی، نردبان‌ هایی از جنس گالوانیزه گرم نصب می شود.
• شاسی نگهدارنده فن استک از جنس ورق گالوانیزه با ضخامت 6 میلی متر بوده و توری های محافظ فن گارد از جنس آهن گرم شده با ضخامت روی آبکاری شده از 83 تا 110 میکرون متغیر می باشد. پایه ها و شاسی ها نگه دارنده موتور نیز ساخته شده از نبشی گالوانیزه گرم ابکاری شده است.
• نگه دارنده پنل ها، شاسی کف برج خنک کننده، ساپورت های بیرونی و ساپورت های نگه دارنده بیرونی از جنس آهن گالوانیزه گرم از نوع روی با ضخامت 200 میکرون است.

الیمیناتور یا قطره گیر

• به منظور کاهش میزان دریفت یا پرتاب قطرات آب از بالای برج خنک کننده فایبرگلاس مکعبی 1000 تن تبرید دماتجهیز، الیمناتورهایی از جنس PP در قسمت بالایی نازل نصب می گردد، که از نوع تیغه ای بوده و میزان پرتاب قطرات را به کمتر از 0.002 درصد آب در چرخش می رساند.

قطعات تشکیل دهنده فن برج خنک کننده

• تیغه فن : تیغه فن در برج های خنک کننده جریان مخالف دماتجهیز از جنس پلاستیک های تقویت شده با الیاف شیشه (فایبرگلاس) می باشد که دارای پایداری شیمیایی وفیزیکی بیشتری نسبت به پروانه های آلومینیومی می باشد و به علت داشتن سطح صیقلی، اصطحکاک کمتری با سطح داشته و مقاومت هوا را به حداقل می رساند. در تولید این پروانه ها از رزین ایزوفتالیک و الیاف مرغوب استفاده می گردد.
• دستک فن : این قطعه عامل اتصال پروانه و هاب بوده که دارای جنس کربن استیل با آبکاری گالوانیزه می باشد.
• هاب فن : از جنس چدن نشکن و به صورت کوپلینگی بوده که مونتاژ پروانه را به راحتی امکان پذیر می نماید.
• انواع پیچ ومهره : در تولید پروانه ها از پیچ و مهره های خشک استفاده می شود که دارای مقاومت بسیار زیادی می باشند. لازم به ذکر است که در صورتی که فن در محیط های اسیدی و خورنده قرار بگیرد از اتصالات استنلس استیل نیز استفاده می گردد.

سیستم اینورتر یا دور متغیر برج خنک کننده (INVERTER)

• در صورت سفارش و خرید برج خنک کننده از نوع فایبرگلاس مکعبی با نصب سیستم اینورتر درتابلو برق برج خنک کننده می توان میزان دور فن و موتور را جهت کنترل دقیق دمای آب خروجی برج خنک کننده تغییر داد. (در صورت سفارش سیستم اینورتر ناگزیر باید برای برج تابلو برق مجزا تعبیه گردد)
• فرمان تغییر فرکانس اینورتر توسط سنسوری که در یک بازه دمایی تعیین شده عمل می نماید. عملکرد اینورترها بصورت تغییرات فرکانسی بوده، در نتیجه توان الکتروموتور ثابت باقی می ماند. در مواردی که دمای آب خروجی حساسیت چندانی ندارد، جهت کنترل دمای آب خروجی از ترموستات جهت فرمان قطع و وصل موتور استفاده می گردد.

تخمین فضای موردنیاز نصب برج خنک کننده

تمامی برج‌های خنک کننده باید الزاما در فضای باز و در معرض جریان مستقیم هوای آزاد نصب گردند. همواره باید فضای کافی و بدون مانع و مزاحم در اطراف برج خنک کن وجود داشته باشد تا هوای تازه و کافی به راحتی در اختیار برج باشد.
هوای گرم خروجی از برج باید به گونه ای تخلیه شود که امکان بازگشت و گردش مجدد آن به برج خنک کننده وجود نداشته باشد، زیرا گردش مجدد چنین هوایی در برج، سبب افزایش دمای مرطوب (Wet Bulb Temperature) و گرم ماندن آب در خروجی برج می گردد.
بطور کلی می توان گفت برای نصب برج‌هایی تا ارتفاع 2.5 متر به ازای هر تن تبرید، نیازمند سطحی به اندازه 0.1 متر مربع (در کاربری‌های ساختمانی) به ازای هر 50 مترمربع زیر بنای مفید ساختمان هستیم. همچنین در برج‌هایی با ارتفاع بیش از 2.5 متر به ازای هر تن تبرید، نیازمند سطحی به اندازه 0.12 مترمربع به ازای 50 مترمربع زیر بنای مفید ساختمان می باشیم.

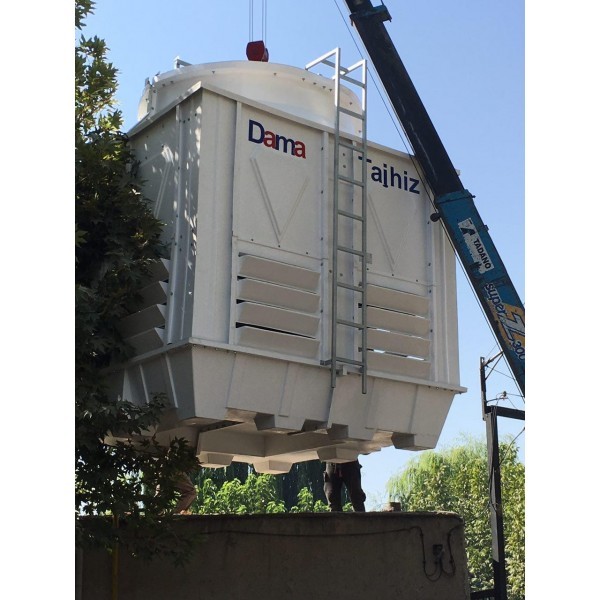

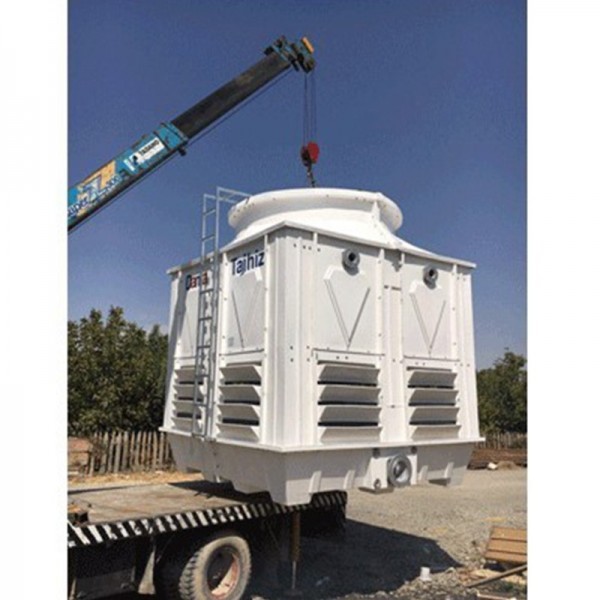

حمل و نصب برج خنک کننده

• چنانچه قطر برج خنک کننده فایبرگلاس مکعبی خریداری شده شما بیش از 250 سانتی متر باشد، توصیه می گردد بمنظور جلوگیری از ایجاد صدمه به برج خنک کننده در مرحله حمل، برج مذکور بصورت قطعات مجزا تا محل پروژه حمل گردد. بدیهی است مونتاژ نهایی برج‌های خنک کننده با قطر بیشتراز 250 سانتی متر در محل پروژه با پرداخت هزینه مجزا انجام خواهد گردید.
• در صورتی که امکان حمل یکپارچه برج خنک کننده تا محل پروژه و یا تا محل نصب در پشت بام وجود ندارد، لطفا در زمان سفارش خرید، برج خنک کننده را به صورت منفصل (DEMONTAGE) سفارش دهید.
• کلیه هزینه‌های حمل و در صورت نیاز به مونتاژ مجدد برج خنک کننده در محل نصب به عهده خریدار می باشد.

سفارش خرید و گارانتی برج خنک کننده فایبرگلاس مکعبی 1000 تن تبرید دماتجهیز

• برج خنک کننده فایبرگلاس مکعبی 1000 تن تبرید دماتجهیز دارای 15 ماه گارانتی طلایی دماتجهیز و 10 سال خدمات پس از فروش می باشد.
• در مجموعه مرجع و تخصصی دماتجهیز، مشخصات فنی و بهترین قیمت برج خنک کننده دماتجهیز با گارانتی طلایی، جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند ارائه گردیده است.
• جهت مشاهده و اطلاع از گارانتی و مشخصات فنی انواع برج خنک کننده صنعتی و خانگی فایبرگلاس مکعبی دماتجهیز، روی تب "مشخصات فنی" در صفحه هریک از محصولات کلیک کنید.

"منتظر تماس و مشتاق دیدارتان در مجموعه تخصصی دماتجهیز هستیم"
