داکت اسپلیت آکس 24000 مدل ALTMD-H24/4R1AL

عملکرد: سرمايش و گرمایش قابلیت اتصال به کویل آبگرم جهت تامین گرمایش برق مصرفی تکفاز + رده انرژی B برای مساحت حداکثر 30 تا 50 متر مربع (براساس شرایط) دارای گاز مبرد R410a و کمپرسور روتاری+ مناسب آب و هوای حاره ای

ارسال سریع تحویل سریع

استعلام قیمت
بدون مالیات
تعداد
ناموجود

اطلاعات وارد شده صحیح نمیباشد
برای اطلاع از قیمت و موجودی کالا با شماره 88822550-021 داخلی 117 تماس حاصل فرمائید.
گارانتی

5 سال گارانتی شرکت اطلس تهویه پارس

  1. 5 سال ضمانت كمپرسور و 2 سال گارانتی قطعات فنی

15 سال خدمات پس از فروش

مجموعه تخصصی دماتجهیز دارای ۳ جواز کسب معتبر بوده و از سال 1383 فعالیت خود را آغاز نموده است. با ثبت سفارش خريد بصورت پرداخت در محل ، كارشناسان ما با شما تماس خواهند گرفت

پرداخت اقساطی پرداخت اقساطی

مجموعه دمـاتجهیــز امکان خرید اقساطی کالاهای سایت را فراهم نموده است. فرایند خرید اقساطی از این روش طی مدت ۱۰ الی ۱۵ روز انجام می شود و...
اطلاعات بیشتر و ثبت سفارش >
جدید
نمایش همه محصولات ازآکس (AUX)

راهنمای انتخاب و خرید داکت اسپلیت آکس 24000 مدل ALTMD-H24/4R1AL

داکت اسپلیت امروزه یکی از رایج ترین سیستم‌های تهویه مطبوع در سراسر دنیا محسوب می شود که در فضای بالای سقف کاذب ساختمان‌ها بصورت مخفی قرار گرفته و توسط کانال‌هایی که به آن‌ها متصل می شود و هوای خنک و یا هوای گرم را در فضاهای مختلف واحدهای آپارتمانی بصورت مناسب توزیع می نماید.

داکت اسپلیت آکس 24000 مدل ALTMD-H24/4R1AL (ساخت شرکت آکس از تولید کنندگان انواع تجهیزات تهویه مطبوع از جمله کولر گازی، داکت اسپلیت، چیلر و...) یکی از اقتصادی ترین و به صرفه ترین انواع داکت اسپلیت در بازار می باشد که با قابلیت ایجاد سرمایش و گرمایش در ظرفیت 1.5 الی 5 تن تبرید متناسب برای متراژهای مختلف، توسط شرکت شرکت اطلس تهويه پارس عرضه می‌گردد. لازم به ذکر است برق مصرفی دستگاه، تا ظرفیت 3 تن تک فاز، و ظرفیت 4 و 5 تن سه فاز می باشد.

در سایت مرجع و تخصصی دماتجهیز، مشخصات فنی و قیمت‌های تضمین شده برای خرید انواع داکت اسپلیت آکس، با گارانتی شرکت اطلس تهويه پارس، جهت ایجاد حس خوب خرید بهینه و هوشمند، برای شما عزیزان ارائه گردیده است.

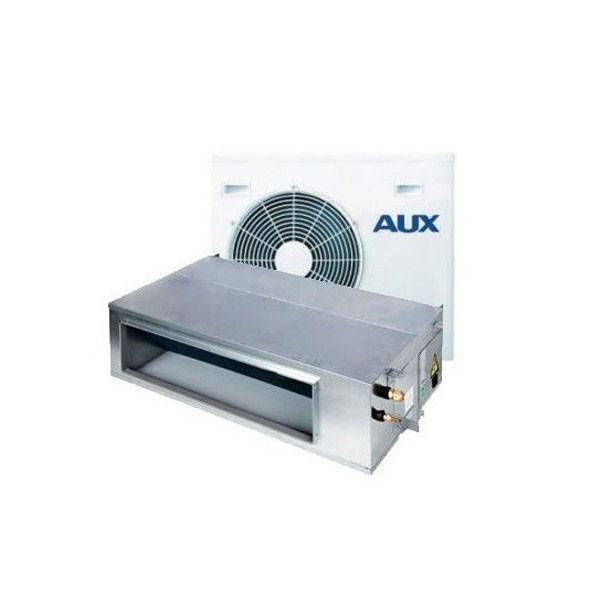

داکت اسپلیت آکس مدل ALTMD-H24/4R1AL

ویژگی‌های داکت اسپلیت آکس 24000 مدل ALTMD-H24/4R1AL

  • کم صدا، کم حجم
  • مجهز به فیلتر هوا
  • در انواع تک فاز و سه فاز
  • دارای انواع سرد، سرد و گرم (Heat Pump)
  • مناسب برای شرایط استاندارد حاره ای (Tropical)
  • قابلیت اتصال هر گونه کوئل گرمایشی به سیستم  یونیت داخلی
  • امکان اتصال کانال هوای تازه (به میزان 25% حجم کل هوای مورد تهویه)
  • مجهز به کمپرسور روتاری با راندمان و بازدهی بالا، ساخت کمپانی‌های معتبر (کوپلند / سانیو)
  • مجهز به ریموت کنترل با سیم (به صورت سفارشی ریموت کنترل بی سیم  نیز قابل تامین می باشد)
  • داکت اسپلیت آکس مدل ALTMD-H24/4R1AL با گاز مبرد R410A و کمپرسور روتاری موجود می باشد.

تعیین ظرفیت و نصب داکت اسپلیت آکس

به منظور تعیین ظرفیت و تعداد داکت اسپلیت آکس مورد نیاز پروژه ابتدا نسبت به ارسال آخرین پلان معماری واحدها و طبقات ساختمان خود از طریق فکس یا Email برای کارشناسان ما اقدام فرمائید.

معمولا هنگام برآورد اولیه ظرفیت سرمایش داکت اسپلیت مورد نیاز هر آپارتمان در شرایط آب و هوایی مانند تهران و در طبقات وسط ساختمان (که در معرض تابش نورخورشید به سقف در تابستان و سرمای سطح بام در زمستان نمی باشند)، به ازا هر 30 یا 40 متر مربع سطح کلی و ناخالص آپارتمان حدود یک تن تبرید (ظرفیت داکت اسپلیت) در نظر گرفته می شود (هر متر مربع فضای مفید حدود 400 btu/hr ) بنابراین اگر متراژ هر یک از واحد‌های آپارتمان شما بیش از 120 متر مربع باشد، بهتر است برای هر واحد دو دستگاه داکت اسپلیت مورد استفاده قرار گیرد .همچنین در نظر داشته باشید که هر BTU 12000 معادل یک تن تبرید می باشد.
برای آپارتمان‌های تا متراژ 150 متر مربع نیز می توان از داکت اسپلیت‌های تک فاز ولی با برق 32 آمپر (برخی برندها) استفاده نمود و نیازی به تقاضای برق سه فاز (از شرکت برق) نمی باشد.
در صورتیکه واحدهای آپارتمان شما حتی تا متراژ 200 متر مربع باشند نیز می توانید با استفاده از برق تک فاز ولی 50 آمپر ، از داکت اسپلیت‌های تک فاز استفاده نمایید.
طبق شنیده‌های کارشناسان ما، سازندگان برای واحدهای بالاتر از 200 متر مربع موظف به اخذ برق سه فاز بر اساس بخشنامه شرکت توانیر می باشند.
یکی از نکات مورد توجه در انتخاب داکت اسپلیت‌ها، در نظر گرفتن حجم هوادهی آن‌ها می باشد که معمولا به ازا هر یک تن ظرفیت داکت اسپلیت معادل CFM 400 حجم هوادهی مناسب است. بدیهی است در صورت کمتر بودن حجم هوادهی میزان صدای داکت اسپلیت کمتر و در صورت بیشتر بودن هوادهی ، میزان صدای داکت اسپلیت بیشتر خواهد بود.
همچنین می توانید برای سهولت بیشتر به جدول محاسبه تقریبی زیر جهت تعیین ظرفیت داکت اسپلیت مورد نیاز، با توجه به شرایط و مبانی محاسبات عنوان شده مراجعه نمائید:

ظرفیت داکت اسپلیت
(BTU)
برای واحد های وسط و همکف
(m2)
برای واحد های زیر پشت بام
(m2)
18000 تا 45 تا 35
24000 تا 60 تا 45
30000 تا 80 تا 60
36000 تا 100 تا 80
48000 تا 130 تا 100
60000 تا 150 تا 130

توجه: این محاسبه بصورت تقریبی و صرفاً برای آپارتمان‌های مسکونی با شرایط آب و هوایی مانند تهران و با فاصله سقف تا کف 2/8 متر، بدون تجمع نفرات و افزایش گرمای نهان و بدون استفاده از تجهیزات الکتریکی پرمصرف و همچنین بدون نمای شیشه یا ضلع شیشه ای خصوصاً در سمت غرب فضا یا بنای مورد نظر ارائه گردیده است.

پس از تعیین ظرفیت و تعداد داکت اسپلیت‌های سقفی مورد نیاز، محل قرارگیری آن‌ها براساس پارامترهای مختلفی مانند وجود سقف کاذب و امکان کانال کشی، امکان اجرای لوله‌های دستگاه تا پنل بیرونی، امکان اجرای لوله کشی آب گرم تا کویل گرمایش، مناسبترین موقعیت نصب از نظر دمپ صدا (پلان جانمایی) و ... تعیین می گردد.
نقشه کانال کشی از داکت اسپلیت اینورتر آکس تا هر یک از فضاها (سالن یا اتاق‌ها) بر اساس مناسبترین ابعاد و عبور از بالای سقف کاذب تهیه و ارسال می شود.
با توجه به سوالات مکرر سازندگان واحدهای مسکونی در خصوص هزینه اجرای کانال‌های توزیع و برگشت هوای داخل واحدها و اجرای لوله‌های مسی بین داکت داخلی و پنل بیرونی، بعنوان یک برآورد کلی می توان هزینه اجرای آنها را حدود 20 درصد تا 30 درصد از قیمت اولیه خرید داکت اسپلیت‌ها در نظر گرفت. (البته این برآورد تقریبی است و به عوامل مختلفی مانند طول مسیر و فاصله بین دو پنل داخلی و خارجی و عوامل دیگر بستگی دارد)
جهت تامین هوای گرم مورد نیاز در زمستان، با توجه به اینکه معمولا داکت اسپلیت‌ها دارای کویل گرمایش نمی باشند نسبت به سفارش ساخت کویل آبگرم مناسب با ظرفیت و ابعاد دهانه خروجی داکت اسپلیت (با دریافت مبلغ مربوطه) اقدام خواهد گردید.
قبل از انتخاب و خرید داکت اسپلیت‌ سقفی به موضوع تک فاز یا سه فاز بودن (Ø) برق مورد نیاز آن و همچنین آمپر (A) برق مصرفی آن با توجه به توان و مشخصات کنتور برق واحد خود دقت فرمائید.

گارانتی و خدمات پس از فروش داکت اسپلیت آکس 24000 مدل ALTMD-H24/4R1AL

داکت اسپلیت آکس 24000 مدل ALTMD-H24/4R1AL داراي 5 سال ضمانت تعويض كمپرسور و 2 سال گارانتي قطعات فني قطعات مي‌باشد.

- توجه : برای آشنایی بیشتر با نحوه عملکرد انواع داکت اسپلیت و تفاوت آن با دستگاه چیلر می توانید روی لینک زیر کلیک کنید.

مدل دستگاه ALTMD-H24/4R1AL
برچسب مصرف انرژی B
موقعیت نصب پنل داخلی سقفی توکار
شرایط کارکرد حاره‌ای
حجم هوادهی- m3/hr 1050/1250/1400
فشار استاتیک خارجی - Pa 0-80
ظرفیت سرمایشی - BTU/h 24000
ظرفیت گرمایشی - BTU/h 26900
ظرفیت سرمایشی - تن تبرید 2
برق مصرفی تک فاز - 220 ولت
توان مصرفی سرمایش/ گرمایش - KW
2.26 / 2.3
سطح صدا یونیت داخلی - Db

42/44/46

ابعاد یونیت داخلی (عمقxارتفاعxعرض) - mm 890x290x735
ابعاد یونیت خارجی (عمقxارتفاعxعرض) - mm 310×655×825
وزن یونیت داخلی - Kg 33
وزن یونیت خارجی - Kg

53

نوع کمپرسور

روتاری

کیت اینورتر (کم مصرف) ندارد
گاز مبرد R410a
سایز لوله مایع (رفت) - inch

"3/8

سایز لوله گاز (برگشت) - inch "5/8
قطر درین - inch "3/4
حداکثر ارتفاع لوله کشی - m 20
دامنه دمایی کارکرد تا 55 درجه سانتیگراد
کشور سازنده چین
مدت گارانتی 2 سال ضمانت قطعات فنی - 5 سال ضمانت کمپرسور
شناسه کالا

2800000767976 (out)

2800000767662 (in)
