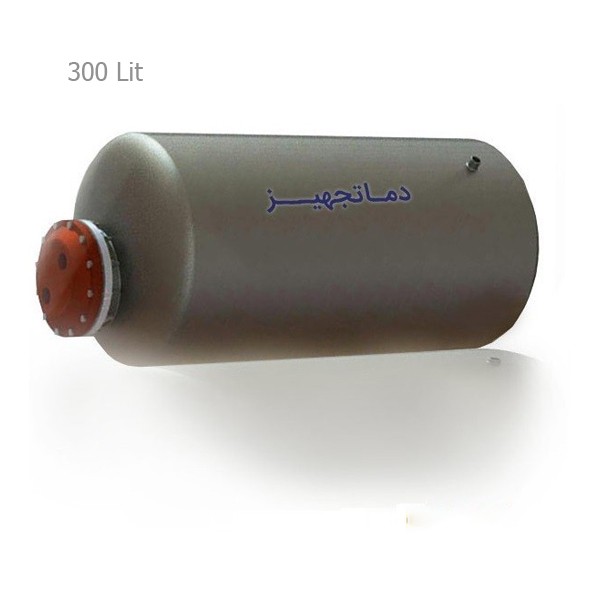

جدید منبع کویل دار افقي آب گرم 300 لیتری دماتجهیز نمایش بزرگتر

منبع کویل دار افقي آب گرم 300 لیتری دماتجهیز

دماتجهیز دماتجهیز

جدید

خدمات قبل از فروش:

مشاوره مهندسی + محاسبات و تعیین ظرفیت

شرایط پرداخت مناسب + خدمات نصب استاندارد

گارانتی و خدمات پس از فروش :

18 ماه گارانتی طلایی دماتجهیز + 10 سال خدمات

جزییات بیشتر

  • منبع کویل دار افقي آب گرم 300 لیتری ضخامت ورق 4 میلیمتر
  • منبع کویل دار افقي آب گرم 300 لیتری ضخامت ورق 5 میلیمتر

تعداد :
قیمت برای شما :

18,090,000 ریال

  1. مشخصات کلی ظرفیت: 300 لیتر
  2. مشخصات کلی ابعاد(قطر، طول): 50 * 150 سانتیمتر
  3. مشخصات کلی سطح کویل: 7.5 فوت مربع
  4. مشخصات کلی تولید شده در دو نوع مختلف با ضخامت ورق بدنه 4 و 5 میلیمتری
  5. مشخصات کلی ساخته شده از ورق های فولادی گالوانیزه گرم ST37 مخصوص منابع فشار قوی
  6. مشخصات کلی دارای 7 عدد بوشن جهت نصب لوله های مربوطه
  7. مشخصات کلی  دارای عدسی هایی به صورت لبه دار








هدیه ویژه دماتجهیز به خریداران این کالا
  • شیر اطمینان دما و فشار رهانه +

راهنمای انتخاب و خرید منبع کویل دار افقي آب گرم 300 لیتری دماتجهیز

منبع آبگرم کویل دار افقی دماتجهیز

منبع کویل دار افقي آب گرم دماتجهیز با دارا بودن ضمانت کیفیت کالا، تضمین قیمت، گارانتی طلایی 30 ماهه شرکت دماتجهیز و 10 سال خدمات پس از فروش، همراه با پلاک مشخصات فنی و بر طبق اطلاعات زیر ارائه میگردد.
همچنین برای مشاهده قیمت های جدید و مشخصات فنی ظرفیت های مختلف منبع کویل دار افقي آب گرم دماتجهیز تب "قیمت و مشخصات فنی" فوق را کلیک نمائید و یا سفارش خود را بصورت تلفنی با کارشناسان ما در میان بگذارید.

سایر اطلاعات و مشخصات فنی منبع کویل دار افقي آب گرم 300 لیتری دماتجهیز بشرح زیر میباشد:

  1. منبع کویل دار افقي آب گرم دماتجهیز از ورق های فولادی گالوانیزه گرم ST37 مخصوص منابع فشار قوی مطابق با استاندارد 17MN4 و DINI17155 تولید می گردند.
  2. ضخامت ورق بدنه منابع دماتجهیز(منبع کویل دار آب گرم) بر اساس ظرفیت و فشار کاری تا ضخامت 16 میلیمتر نیز قابل ساخت و ارائه میباشند(بدیهی است در جوشکاری منابع با ضخامت بدنه بالا ، از روشهای استاندارد جوشکاری مربوطه استفاده می گردد.)
  3. عدسی های طرفین کلیه منابع کویل دار، شرکت دماتجهیز به صورت لبه دار میباشند.

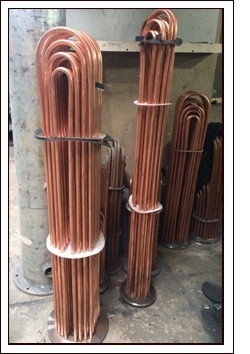

  4. کویل آبگرم یا بخار کلیه منابع کویل دار افقی دماتجهیز مطابق با استانداردهای معتبر و با ضخامت های مناسب تولید و عرضه میگردند. ضخامت کویل های آبگرم معمولاً 0.7 میلیمتر و ضخامت کویل های بخار معمولاً 0.9 میلیمتر میباشند.
  5. چنانچه پایینترین قسمت کویل منبع کویلی آبگرم افقی بالاتر از سطح کلکتور دیگ آبگرم موتورخانه باشد، تامین آبگرم مصرفی با منبع کویلدار افقی بدون استفاده از پمپ سیرکولاتور آبگرم قابل انجام است.

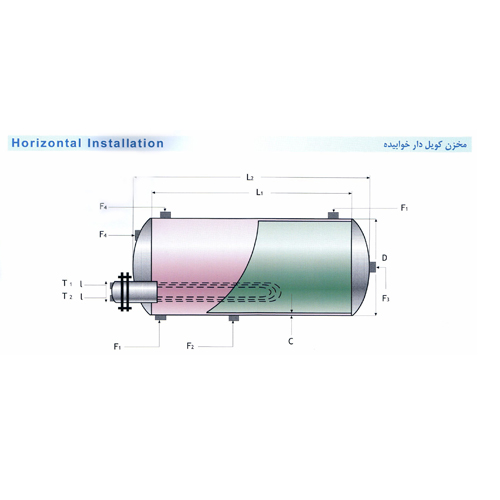

  6. بدنه منبع کویل دار افقي آب گرم دماتجهیز دارای 7 عدد بوشن جهت نصب لوله های مربوطه به شرح زیر میباشد:

1) بوشن ورودی آب سرد مصرفی 2) بوشن خروجی آبگرم مصرفی 3) بوشن تخلیه 4) بوشن نصب شیر اطمینان دما فشار 5) بوشن نصب ترمومتر 6) بوشن نصب فشار سنج 7) بوشن نصب ترموکوپل(شیر ترموستاتیک)

هنگام سفارش نکات زیر را در نظر بگیرید:

  1. قبل از سفارش منبع آبگرم نسبت به امکان عبور از درب موتورخانه و فضای ابعادی مناسب جهت نصب و بهره برداری آن مطمئن شويد و در صورتي که منبع با ابعاد ديگری مورد نياز باشد، ابعاد آنرا قبل از سفارش تعيين نمائيد.
  2. حداقل ارتفاع مورد نياز بين بالای منبع آبگرم تا سقف موتور خانه 30 سانتيمتر مي باشد.
  3. در هنگام خرید منابع کویل دار آبگرم دماتجهیز، علاوه بر ظرفیت منبع به جنس، ضخامت ورق، سطح حرارتی کویل و گارانتی آن نیز توجه فرمائید.
  4. توجه فرمائید استفاده از مبدل های حرارتی صفحه ای برای تأمین آبگرم ساختمان ها فقط در صورت مجهز بودن موتورخانه ساختمان به سیستم سختی گیر آب مجاز است.

برای مشاهده قیمت و اطلاعات فنی بیشتر جهت خرید منبع کویل دار افقی آب گرم دماتجهیز روی قسمت "قیمت و مشخصات فنی" در همین صفحه کلیک فرمائید.

محاسبه ظرفیت مورد نیاز منبع آب گرم کویلی افقی دماتجهیز:

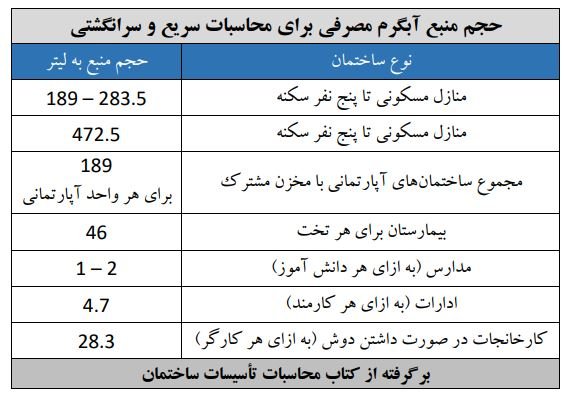

به منظور برآورد ظرفیت منبع آبگرم کویلی مورد نیاز ساختمان با در نظر گرفتن تعداد واحدها، نوع کاربری ساختمان، ضریب تقاضا، ضریب همزمانی و ضریب مصرف بطور تقریبی برای هر واحد مسکونی بین 100 تا 200 لیتر ظرفیت منبع آبگرم کویلی یا دوجداره در نظر گرفته می شود.

منبع آب گرم کویلی ایستاده دماتجهیز

  • در مورد محاسبه سطح تبادل حرارتی کویل در منبع کویلی بعنوان یک قاعده کلی می توان گفت برای محاسبه مقدار سطح تبادل حرارتی کویل منبع، کل گرمای مورد نیاز منبع را (با توجه به حجم منبع و اختلاف دمای آب سرد ورودی و آب گرم خروجی از منبع) بر ضریب کلی انتقال حرارت (U جنس کویل منبع) ضرب در اختلاف دمای لگاریتمی آب ورودی و خروجی تقسیم می نمائیم.

منبع کویلی و مزایای آن نسبت به منابع دوجداره:

  • مکانیزم عمل گرمایشی منابع کویلی استفاده از انرژی گرمایی آب یا بخار ورودی از دیگ حرارت مرکزی ساختمان در کویل نصب شده درون منبع و انتقال این انرژی گرمایی به آب سرد ورودی منبع کویلی (مانند مبدل حرارتی) جهت گرم نمودن آب سرد ورودی است.
  • جنس بدنه ی منابع کویلی معمولا از ورق گالوانیزه گرم می باشد ، اما در صورت استفاده از ورق سیاه ، جهت جلوگیری از فرسایش و اکسید شدن آن ، سطح داخلی منابع را با رنگ اپوکسی کاملاً پوشش می دهند.
  • بطور کلی محاسبه حجم منبع کویلی آب گرم افقی مورد نیاز، ضخامت و نوع ورق بدنه و عدسی ها، بررسی ابعادی منبع کویلی از نظر امکان ورود و نصب در موتورخانه ساختمان و همچنین تعیین نوع کویل و سطح تبادل حرارتی کویل مورد نیاز باید به دقت انجام گیرد.
  • برتری منابع کویل دار نسبت به منابع دوجداره ، آسودگی تعمیرات آن بدلیل تک جداره بودن (در صورت نشت) ، سرعت بیشتر گرم کردن آب سرد منبع و همچنین راندمان بالاتر کاری بدلیل وجود کویل (یا مبدل حرارتی) در داخل آن می باشد.
  • نصب شير اطمينان (دما و فشار) برای کليه منابع توليد آب گرم مانند منابع کویلی الزامي است.

خریدی هوشمند؛ مطمئن و بهینه

منبع کویل دار افقي آب گرم دماتجهیز ارائه شده در سایت مرجع دماتجهیز بروز بوده و تخفیف های مورد نظر کارفرمایان در این قیمت ها لحاظ گردیده است، بطوریکه این قیمت ها نیز شامل بخش تضمین بهترین قیمت سایت دماتجهیز می باشد (مراجعه کنید به بخش تضمین بهترین قیمت های سایت دماتجهیز)

شرکت مهندسی دماتجهیز، اطلاعات فنی و قیمت های تضمین شده انواع منبع کویل دار افقي آب گرم دماتجهیز را با گارانتی طلایی جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند، ارائه نموده است.

در ادامه لیستی از پروژه های اخیر منبع آبگرم کويل دار افقي دماتجهیز ارائه می گردد:

  • شرکت آب و فاضلاب منطقه ای استان تهران: منبع کویل دار افقي آب گرم 3000 لیتری دماتجهیز
  • شرکت سیم آرا سبز کاوه: منبع کویل دار افقي آب گرم 1500 لیتری دماتجهیز
  • درمانگاه تامین اجتماعی نهاوند: منبع کویل دار افقي آب گرم 500 لیتری دماتجهیز
  • شرکت محیط آرا: منبع کویل دار افقي آب گرم 300 لیتری دماتجهیز
  • شرکت ملی نفتکش جمهوری اسلامی ایران: منبع کویل دار افقي آب گرم 1500 لیتری دماتجهیز
  • شرکت آرمه گروه پارسیان
  • شرکت ساختمانی آرمه نو: منبع کویل دار افقي آب گرم 4000 لیتری دماتجهیز
  • مجتمع تجاری مگا مال اکباتان: منبع کویل دار افقي آب گرم4000 لیتری دماتجهیز
  • تالار وحدت: دو دستگاه منبع کویل دار ایستاده آب گرم 2000 لیتری دماتجهیز
  • شرکت هرم راه سازان
  • شرکت رضاراد (شهرک صنعتی ساوه)
  • دانشگاه علوم پزشکی شاهرود: منبع کویل دار افقي آب گرم6000 لیتری دماتجهیز
  • شرکت توان ابنیه پایدار
  • شرکت چاپ گلچین
  • شرکت آماده لذیذ (شهرک صنعتی بهارستان)
  • شرکت هرم راه سازان
  • شرکت سدفام توس
  • عمارت گلستان: منبع کویلی ایستاده 2000 لیتری دماتجهیز

قابل ذکر است که امکان بازدید از پروژه های فوق پس از انجام هماهنگی با شرکت دماتجهیز میسر می باشد .

صفحه در باره ما را مشاهده فرمائید

منبع آبگرم کویل دار افقی دماتجهیز

براساس نوع منبع آب گرم کویلی افقی
بر اساس نوع جنس گالوانیزه
قطر 50 سانتیمتر
طول 150 سانتیمتر
نوع کالا منبع آب، کویلی، دوجداره
براساس ظرفیت(لیتر) 300

نوشتن نقد و نظر

منبع کویل دار افقي آب گرم 300 لیتری دماتجهیز

منبع کویل دار افقي آب گرم 300 لیتری دماتجهیز

مدل 4 - DT.HW300CH 5 - DT.HW300CH
ظرفیت (Lit) 300 300
سطح کويل (Ft.²) 7.5 7.5
ضخامت ورق mm 4 5
وزن Kg 98 120
جنس ورق ورق فولادی با روکش گالوانیزه گرم ورق فولادی با روکش گالوانیزه گرم
ابعاد مخزن (cm) طول 150 150
قطر 50 50
قیمت (ریال) 18,090,000 19,990,000
