پیشنهاد ویژه برج خنک کننده فایبرگلاس مدور دماتجهیز 125 تن تبرید نمایش بزرگتر

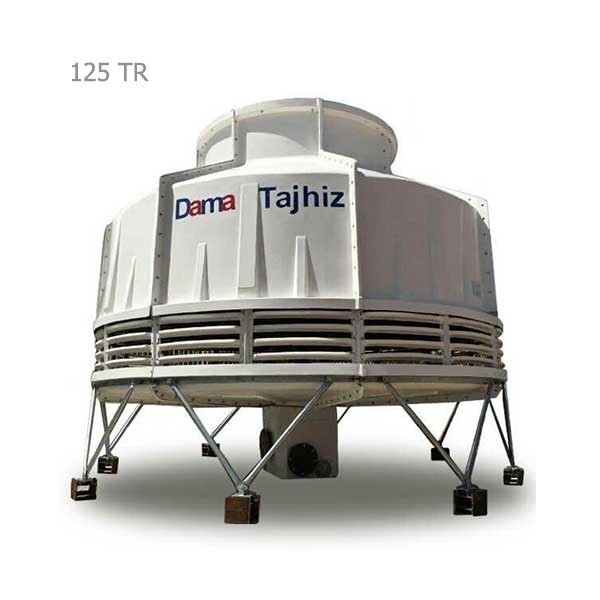

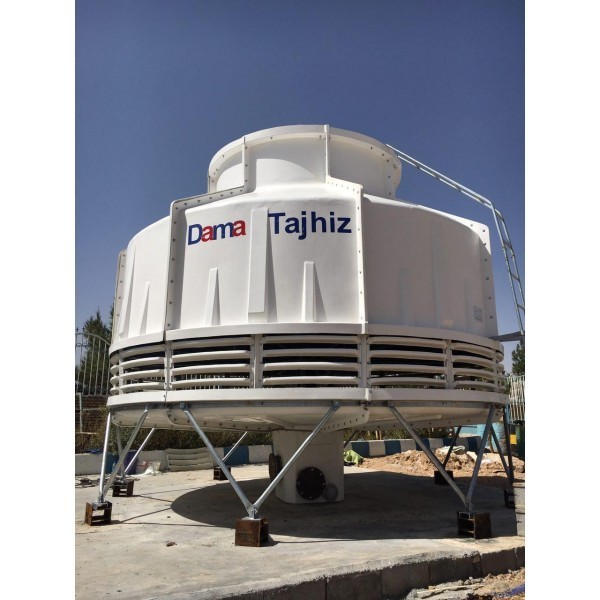

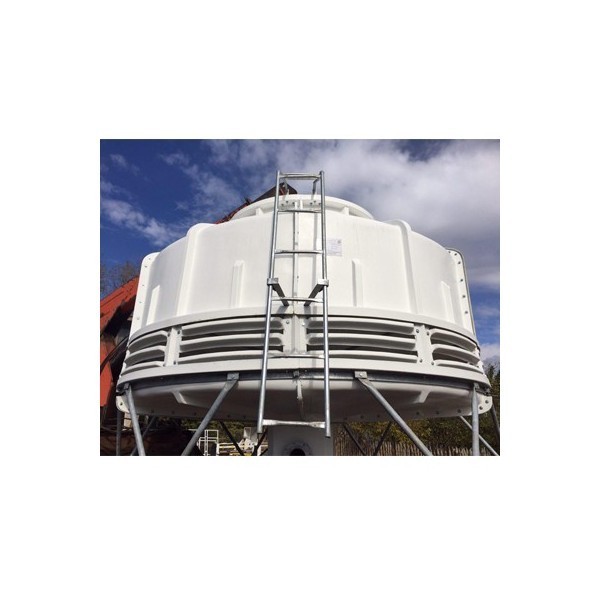

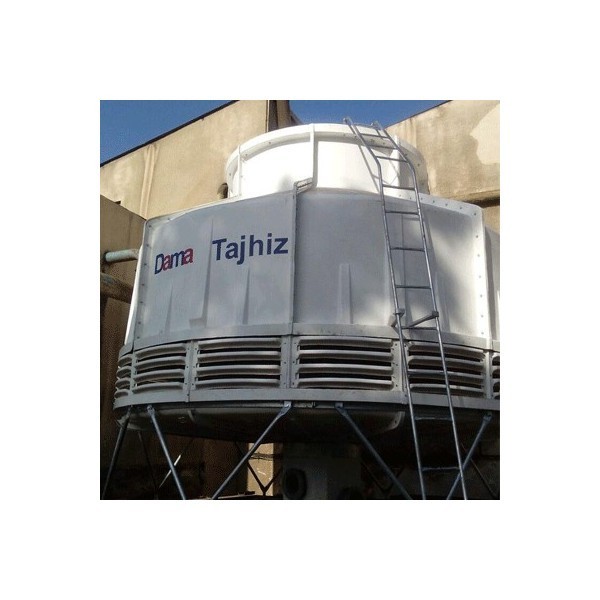

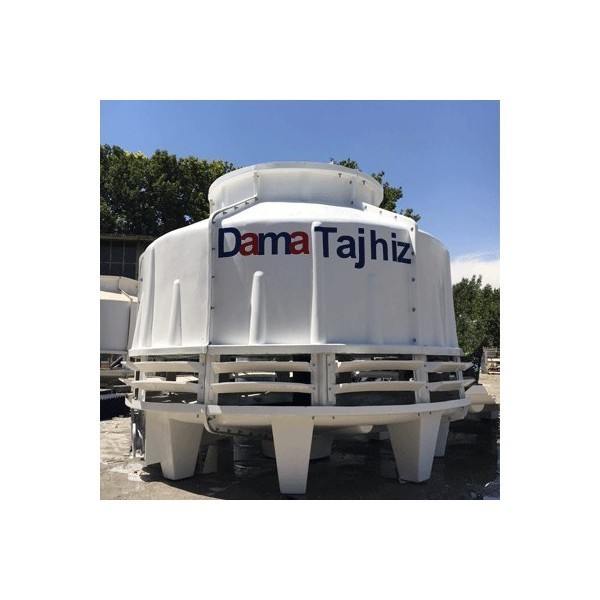

برج خنک کننده فایبرگلاس مدور دماتجهیز 125 تن تبرید

دماتجهیز دماتجهیز

جدید

خدمات قبل از فروش:

مشاوره مهندسی + محاسبات و تعیین ظرفیت

شرایط پرداخت + نصب و راه اندازی رایگان

گارانتی و خدمات پس از فروش :

36 ماه گارانتی طلایی دماتجهیز + 10 سال خدمات

شرایط گارانتی : 36 ماه گارانتی بدنه 24 ماه گارانتی قطعات

جزییات بیشتر

قیمت : 275,700,000 ریال


تعداد :
قیمت برای شما :

248,130,000 ریال

-10%

  1. مشخصات کلی  ابعاد (ارتفاع ، قطر): 280 * 270 سانتیمتر
  2. مشخصات کلی قدرت موتور : 3 اسب بخار
  3. مشخصات کلی دبی آب : 442 گالن در دقیقه
  4. مشخصات کلی ارائه مشاوره و محاسبات تخصصی تعیین کننده ظرفیت برج خنک کننده
  5. مشخصات کلی عملکرد : کانترفلو - مدار باز
  6. مشخصات کلی مجهز به الکتروموتور زیمنس اروپایی با قابلیت نصب اینورتر جهت کاهش مصرف برق و استهلاک قطعات
  7. مشخصات کلی مجهز به استراکچر و قطعات فلزی آبکاری شده Deep Galvanized
  8. مشخصات کلی دارای پکینگ های PVC گرید دارویی تیپ یک 400 میکرون
  9. مشخصات کلی بدنه، تشتک و گلویی از جنس فایبرگلاس، ساخته شده از بهترین نوع رزین و بیشترین ضخامت به همراه دو لایه پوشش ژل کوت آنتی UV
  10. مشخصات کلی تمامی اجزای بدنه، لوورها، تشتک و گلویی قالب گیری شده با جدیدترین متد روز، جهت افزایش دوام
  11. مشخصات کلی اسپرینگلر آبگردان با استراکچر آلومینیومی و نازل های ضد رسوب

راهنمای انتخاب و خرید برج خنک کننده فایبرگلاس مدور دماتجهیز 125 تن تبرید :

شرکت مهندسی دماتجهیز علاوه بر تولید برج خنک کننده فایبرگلاس BOTTLE TYPE مدار باز، امکان تولید برج های خنک کننده مدار بسته با رعایت کلیه اصول فنی و استانداردهای مرسوم جهت استفاده های صنعتی را نیز دارد. طراحی برج های خنک کننده مدور فایبرگلاس دماتجهیز بصورت (BOTTLE TYPE) می باشد.

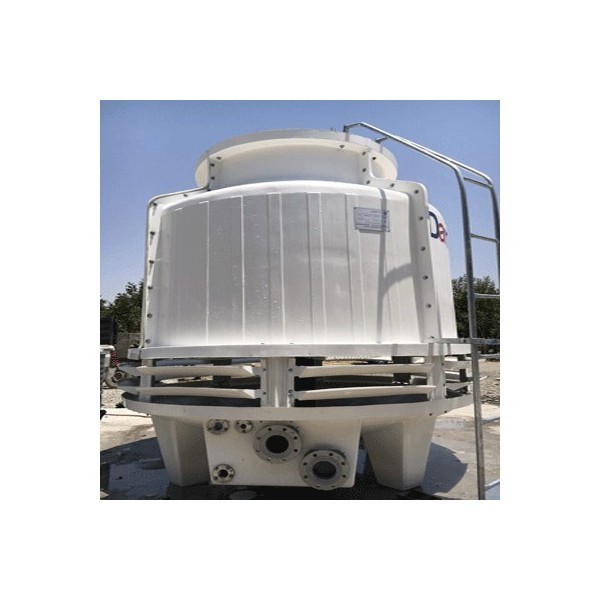

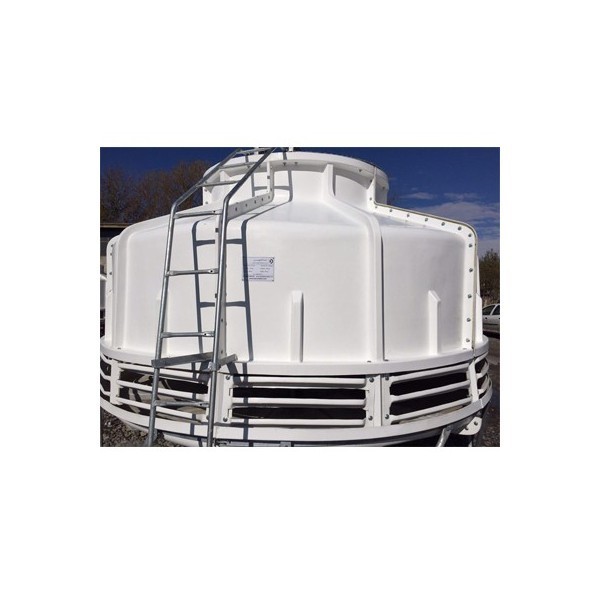

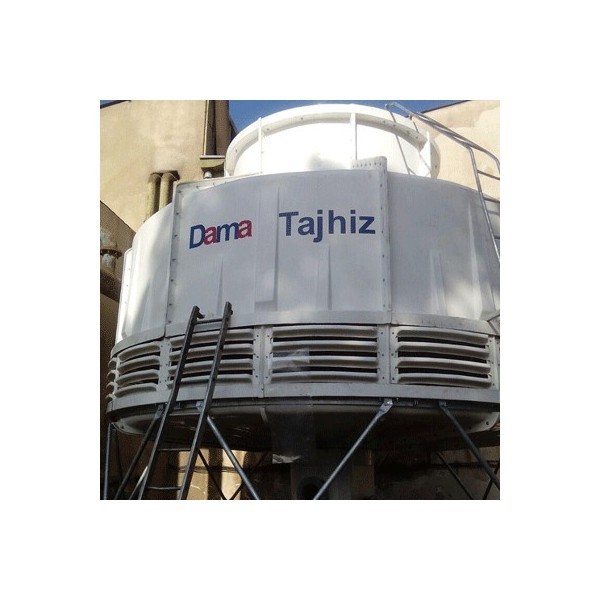

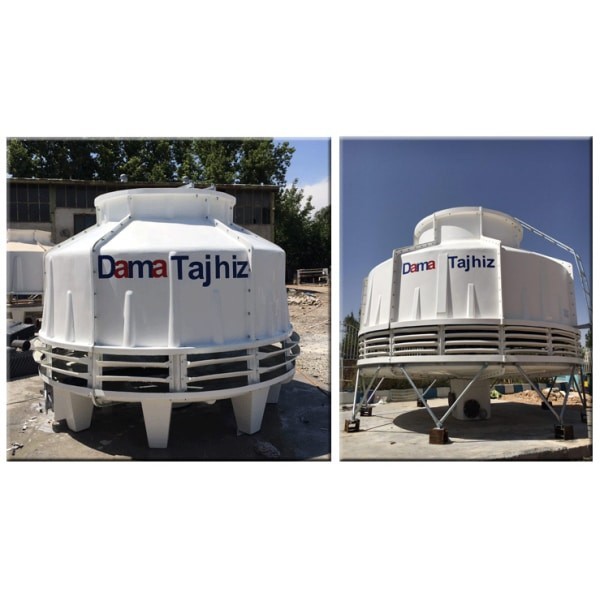

نمونه ای از سفارشات

عملکرد برج خنک کننده( PERFORMANCE):

  • در این حالت، جهت خنک کردن آب در گردش، مقداری از آب برج خنک کننده فایبرگلاس تبخیر شده و بدلیل گرما گیر بودن عمل تبخیر، مابقی آب داخل تشتک برج خنک می شود ( با دمایی بالاتر از دمای WET BULB محیط) که پس از جمع آوری در تشتک برج خنک کننده بوسیله پمپ های گردش آب برج، مکش گردیده و وارد کندانسور چیلر آبی می گردد.
  • عملکرد برج خنک کننده فایبرگلاس بر اساس کد ATC-105 انستیتو برج های خنک کننده آمریکا (C.T. I) طراحی شده است. ضمنا عملکرد این نوع از برج ها توسط سازمان حفاظت محیط زیست آمریکا (E. P. A) تائید گردیده است.

برج خنک کننده فایبرگلاس مدور دماتجهیز

  • بطور کلی محاسبه و طراحی برج های خنک کننده بر مبنای دمای آب ورودی 95 درجه فارنهایت و دمای آب سرد خروجی 85 درجه فارنهایت و دمای هوای مرطوب محیط W.B.T.75 انجام گردیده است.
  • دمای آب خروجی از برج های خنک کننده بستگی به دمای هوای مرطوب در هر محل دارد ولی میزان کاهش نرمال دمای آب خروجی از برج خنک کننده حدود 2.5 تا 3 درجه سانتی گراد بالاتر از دمای هوای مرطوب (wb) همان محل می باشد.مثلا اگر حداکثر دمای هوای مرطوب تهران در تابستان معادل 22 درجه سانتی گراد باشد ,در حالت نرمال, دمای آب خنک شده در برج خنک کننده حدود 25 درجه سانتی گراد خواهد بود. البته میتوانیم با افزودن به حجم پکینگ ها و سرعت فن و عبور هوا در برج خنک کننده، این اختلاف دما را تا حدی کاهش دهیم ولی این عمل باعث افزودن صدا و پاشش آب برج میگردد.
  • برج خنک کننده فایبرگلاس دماتجهیز از نوع مکشی بوده (DRAFT INDUCED ) که جریان هوا در برج به هر دو صورت طبیعی و اجباری امکان پذیر است، عمل مکش اجباری توسط فن AXIAL که در بالای برج قرار دارد انجام می شود.
  • برج های خنک کننده دماتجهیز دارای 3 سال گارانتی بدنه ، 2 سال گارانتی قطعات داخلی و 10 سال پشتیبانی فنی شرکت دماتجهیز می باشد.

بدنه و تشتک برج خنک کننده (CASING):

  • قطعات بدنه برج های خنک کننده دماتجهیز تماما از جنس فایبرگلاس تقویت شده و دارای استحکام بالا می باشند, که مقاوم در برابر اشعه UV با دو لایه روکش خارجی می باشند.قطعات بدنه و تشتک براحتی قابل مونتاژ کردن جهت سرویس های سالانه می باشد.اتصالات فرعی از مواد غیر فلزی مانند PRC-FRP-ABS و یا فولاد ضد رنگ یا آلومینیوم می باشند.

برج خنک کننده فایبرگلاس مدور دماتجهیز

  • دریچه های ورودی هوای برج خنک کننده فایبرگلاس ساخت شرکت دماتجهیز بگونه ای ساخته شده که در مقابل ورود هوا کمترین مقاومت را دارند و از پرتاب قطرات آب به بیرون جلوگیری می نمایند , این دریچه ها جهت دسترسی به تشتک برج خنک کننده قابل باز و بسته شدن می باشند.

برج خنک کننده فایبرگلاس مدور دماتجهیز

الکتروموتور برج خنک کننده (MOTOR):

  • الکتروموتورهای برج های خنک کننده دما تجهیز عموما زیمنس(SIEMENS) بوده و دارای حساسیت IP55 در کلاس حرارتی F ضد آب می باشند و از لحاظ خنک شدن در دسته TE AO و TE FC قرار می گیرند.
  • برج های خنک کننده دماتجهیز از نظر میزان صدا در حالت استاندارد بوده ولی از نوع کم صدا وفوق کم صدا نیز تولید می گردند که از لحاظ ابعاد و قیمت با سایر برج ها متفاوت می باشند.

برج خنک کننده فایبرگلاس مدور دماتجهیز

پکینگ های برج خنک کننده ( PACKINGS ):

  • ورق های پکینگ های برج های خنک کننده فایبرگلاس دماتجهیز , موجدار و بصورت لانه زنبوری روی هم قرار می گیرند , گام های شیارهای پکینگ ها بصورت سینوسی طراحی گردیده و امکان گرفتگی رسوب آب در آنها وجود ندارد تا بتواندبا ایجاد بستر مناسبی برای تشکیل فیلم آب و تبخیر سریع و سطح تماس بیشتر با هوا میزان انتقال حرارت را به حداکثر برساند.برج خنک کننده فایبرگلاس مدور دماتجهیز

  • در صورت درخواست مشتریان محترم قطعات قطره گیر هم , جهت جلوگیری از خروج قطرات آب توسط فن روی پکینگ ها نصب می گردد تا پرتاب ذرات آب را به کمتر از 0.02 % آب در حال گردش برج خنک کننده برساند,(که این میزان از حداقل مجاز تعیین شده توسط سازمان محیط زیست آمریکا کمتر است.

 سیستم توزیع آب برج خنک کننده( WATER DISTRIBUTION):

  • در برج های خنک کننده مدور، آب ورودی توسط لوله مرکزی از جنس پلی اتیلن وارد برج شده و سپس به اسپرینکلرهد (SPRINKLER HEAD) که از جنس آلومینیوم می باشد,انتقال می یابد و سپس بوسیله بازوهای توزیع که دارای روزنه هایی با قطر و زاویه مناسب هستند بصورت کاملا یکنواخت و رادیال توسط فشاری که پمپ های برج ایجاد می نمایند روی پکینگ ها پاشیده می شوند.
  • جهت جلوگیری از هدر رفتن آب حداقل فاصله بین محل خروجی بازوها تا پکینگ ها در نظر گرفته شده است.

 نگهدارنده ها ( SUPPORTS ):

  • پایه های نگهدارنده برج های خنک کننده دماتجهیز تا مدل DT-175 از جنس فایبر گلاس بوده و در ظرفیت های بالاتر از سازه های با جنس گالوانیزه گرم استفاده می شود. برج های خنک کننده در مدل های DT 50 و بالاتر مشمول استاندارد اجباری O.S.H.R بوده و برای دسترسی به اجزا مکانیکی و برقی روی برج خنک کننده، از نردبان های ساخته شده از گالوانیزه گرم استفاده می گردد.

سیستم اینورتر برج خنک کننده (INVERTER):

  • در صورت سفارش مشتری با نصب سیستم اینورتر در تابلو برق برج خنک کننده می توان میزان دور فن وموتور را جهت کنترل دقیق دمای آب خروجی برج خنک کننده تغییر داد ( در صورت سفارش سیستم اینورتر ناگزیر باید برای برج، تابلو برق مجزا تعبیه گردد.)
  • فرمان تغییر فرکانس اینورتر توسط سنسوری که در یک بازه دمایی تعیین شده عمل می نماید.عملکرد اینورتر ها بصورت تغییرات فرکانسی بوده , در نتیجه توان الکتروموتور ثابت باقی می ماند. در مواردی که دمای آب خروجی حساسیت چندانی ندارد , جهت کنترل دمای آب خروجی از ترموستات بصورت قطع و وصل موتور استفاده می گردد.

برج خنک کننده فایبرگلاس مدور دماتجهیز

تخمین فضای موردنیاز نصب برج خنک کننده:

تمامی برج های خنک کننده باید الزاما در فضای باز و در معرض جریان مستقیم هوای آزاد نصب گردند.
همواره باید فضای کافی و بدون مانع و مزاحم در اطراف برج خنک کننده وجود داشته باشد تا هوای تازه و کافی به راحتی در اختیار برج باشد.(مطابق با استانداردهای ASHRAE)
هوای گرم خروجی از برج باید به گونه ای تخلیه شود که امکان بازگشت و گردش مجدد آن به برج خنک کننده وجود نداشته باشد ، زیرا گردش مجدد چنین هوایی در برج ، سبب افزایش دمای مرطوب (Wet Bulb Temperature) و گرم ماندن آب در خروجی برج می گردد.
بطور کلی می توان گفت برای نصب برج هایی تا ارتفاع 2.5 متر به ازای هر تن تبرید ، نیازمند سطحی به اندازه 0.1 متر مربع ( در کاربری های ساختمانی) به ازای هر 50 مترمربع زیر بنای مفید ساختمان هستیم.
همچنین در برج هایی با ارتفاع بیش از 2.5 متر به ازای هر تن تبرید ، نیازمند سطحی به اندازه 0.12 مترمربع به ازای 50 مترمربع زیر بنای مفید ساختمان می باشیم.

برج خنک کننده فایبرگلاس مدور دماتجهیز

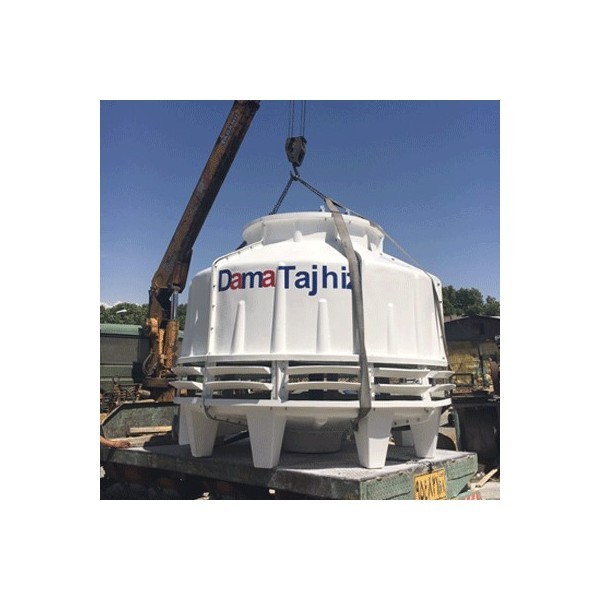

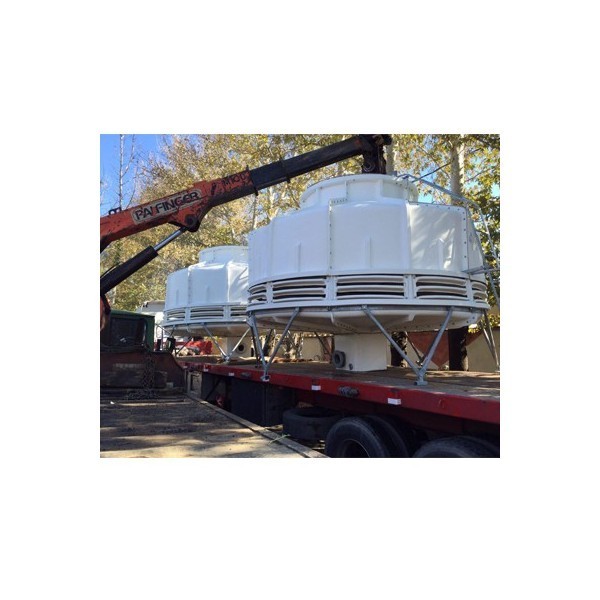

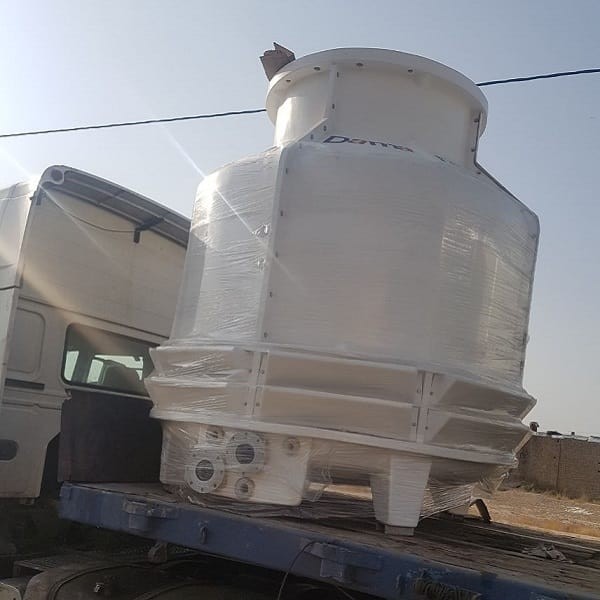

حمل و نصب برج خنک کننده:

  • چنانچه قطر برج خنک کننده فایبرگلاس خریداری شده شما بیش از 200 سانتی متر باشد ، توصیه می گردد بمنظور جلوگیری از ایجاد صدمه به برج خنک کننده در مرحله حمل ، برج مذکور بصورت قطعات مجزا تا محل پروژه حمل گردد . بدیهی است مونتاژ نهایی برج های خنک کننده با قطر بیشتر از 200 سانتی متر در محل پروژه با پرداخت هزینه مجزا انجام خواهد گردید .
  • در صورتی که امکان حمل یکپارچه برج خنک کننده تا محل پروژه و یا تا محل نصب در پشت بام وجود ندارد , لطفا در زمان سفارش خرید , برج خنک کننده را به صورت منفصل (DEMONTAGE) سفارش دهید.
  • بدیهی است کلیه هزینه های حمل و در صورت نیاز به مونتاژ مجدد برج خنک کننده در محل نصب به عهده خریدار محترم می باشد.


برج خنک کننده فایبرگلاس دماتجهیز


در ادامه لیستی از برخی مشتریان و پروژه های برج خنک کننده فایبرگلاس مدور دماتجهیز ارائه می گردد:

برج خنک کننده فایبرگلاس مدور دماتجهیز

  • پروژه دژبان ارتش: برج خنک کننده فایبرگلاس مدور 60 تن دماتجهیز
  • شرکت صنعت یاران پارس: برج خنک کننده فایبرگلاس مدور 60 تن دماتجهیز
  • شرکت آبسال : دو دستگاه برج خنک کننده فایبرگلاس مدور 150 تن دماتجهیز
  • شرکت دژ استیل ماهان : برج خنک کننده فایبرگلاس مدور 15 تن دماتجهیز
  • شرکت میهن زاج :برج خنک کننده فایبرگلاس مدور 450 تن دماتجهیز
  • شرکت ایزوگام شرق دنیا : برج خنک کننده فایبرگلاس مدور 400 تن دماتجهیز
  • شرکت یزد بافت : برج خنک کننده فایبرگلاس مدور 175 تن دماتجهیز
  • شرکت سیم و کابل یزد : برج خنک کننده فایبرگلاس مدور 100 تن دماتجهیز
  • شرکت مدی تک سیس : برج خنک کننده فایبرگلاس مدور 100 تن دماتجهیز
  • شرکت سایپا : برج خنک کننده فایبرگلاس مدور 400 تن دماتجهیز
  • شرکت پارس خزر : برج خنک کننده فایبرگلاس مدور 100 تن دماتجهیز
  • شرکت یک و یک : برج خنک کننده فایبرگلاس مدور 150 تن دماتجهیز
  • شرکت سوخت آما : برج خنک کننده فایبرگلاس مدور 60 تن دماتجهیز
  • کارخانه هامون نایزه : سه دستگاه برج خنک کننده فایبرگلاس مدور 10 تن دماتجهیز
  • شرکت صنایع الکتریک خراسان : برج خنک کننده فایبرگلاس مدور 100 تن دماتجهیز
  • شرکت صنایع عالی نسب : برج خنک کننده فایبرگلاس مدور 20 تن دماتجهیز
  • شرکت منا پلیمر : برج خنک کننده فایبرگلاس مدور 160 تن دماتجهیز
  • شرکت هلیکوپتر سازی ایران ( پنها ) : برج خنک کننده فایبرگلاس مدور 250 تن دماتجهیز
  • شرکت صنایع لاستیک قم : برج خنک کننده فایبرگلاس مدور 60 تن دماتجهیز
  • جهاد دانشگاهی علم و صنعت : برج خنک کننده فایبرگلاس مدور 60 تن دماتجهیز
  • صدا و سیمای خراسان رضوی : برج خنک کننده فایبرگلاس مدور 150 تن دماتجهیز
  • دانشگاه فردوسی مشهد : برج خنک کننده فایبرگلاس مدور 30 تن دماتجهیز
  • دانشگاه آزاد نجف آباد : برج خنک کننده فایبرگلاس مدور 300 تن دماتجهیز
  • خوابگاه پسران دانشگاه تهران : برج خنک کننده فایبرگلاس مدور 150 تن دماتجهیز
  • خوابگاه دختران دانشگاه تهران : برج خنک کننده فایبرگلاس مدور 150 تن دماتجهیز
  • دانشگاه آزاد تهران مرکز : برج خنک کننده فایبرگلاس مدور 125 تن دماتجهیز
  • شرکت تهیه و تولید مواد نسوز : برج خنک کننده فایبرگلاس مدور 120 تن دماتجهیز
  • پروژه آقای مهندس پیکر آرا : برج خنک کننده فایبرگلاس مدور 100 تن دماتجهیز
  • شرکت پارس پلیمر خاوران : برج خنک کننده فایبرگلاس مدور 60 تن دماتجهیز
  • پروژه آقای مردانی ، سعادت آباد : برج خنک کننده فایبرگلاس مدور 170 تن دماتجهیز
  • هواپیمایی ماهان : برج خنک کننده فایبرگلاس مدور 90 تن دماتجهیز
  • تهران دلتا : برج خنک کننده فایبرگلاس مدور 250 تن دماتجهیز
  • پروژه مسکونی انوشیروان نیاوران : برج خنک کننده فایبرگلاس مدور 150 تن دماتجهیز
  • پژوهشکده انرژی شریف : برج خنک کننده فایبرگلاس مدور 25 تن دماتجهیز
  • بهاران شیمی بروجن : برج خنک کننده فایبرگلاس مدور 125 تن دماتجهیز
  • پروژه الفیصل در کشور امارات : برج خنک کننده فایبرگلاس مدور 60 تن دماتجهیز
  • پروژه الفیصل در مراکش : برج خنک کننده فایبرگلاس مدور 50 تن دماتجهیز
  • دانشگاه علوم پزشکی کاشان : برج خنک کننده فایبرگلاس مدور 175 تن دماتجهیز
  • کانون زبان ایران : برج خنک کننده فایبرگلاس مدور 125 تن دماتجهیز
  • پروژه ساختمان شهرداری منطقه 8 تهران : برج خنک کننده فایبرگلاس مدور 100 تن دماتجهیز

قابل ذکر است که امکان بازدید از پروژه های فوق پس از انجام هماهنگی با شرکت دماتجهیز میسر می باشد .

گواهی ثبت علامت دماتجهیز

صفحه درباره ما را مشاهده فرمائید

مقالات

مقایسه انواع سیستم های تهویه مطبوع

چیدمان و لوله کشی آب برج خنک کننده

مقایسه سیستم های تهویه مطبوع مرکزی

براساس نوع مدور
براساس ظرفیت(تن تبرید) 125
قدرت الکتروموتور H.P 3
دبی G.P.M 442
نوع کالا برج خنک کننده

نوشتن نقد و نظر

مدل  DT.C.125
دبي نرمال آب G.P.M 442
قدرت موتور HP 3
ابعاد (CM) قطر 270
ارتفاع 280
وزن در حال کار Kg 1100
قطر لوله های اصلي رفت و برگشت (in) "5

مدل

4 -DT.HW1000CV 5 -DT.HW1000CV
ظرفیت (Lit) 1000 1000
سطح کويل (Ft.²) 27 27
ضخامت ورق mm 4 5
وزن Kg 210 260
جنس ورق گالوانيزه گرم گالوانيزه گرم
ابعاد(cm) ارتفاع(بدون پایه) 150 150
قطر 92 92
قیمت (ریال) 47,260,000 51,040,000
