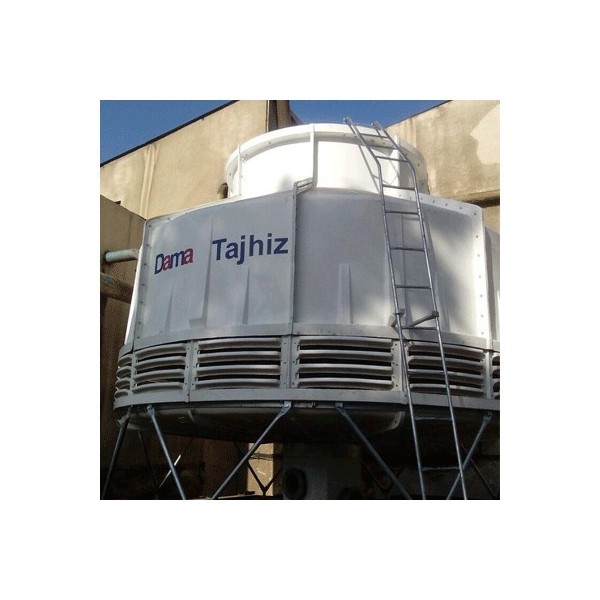

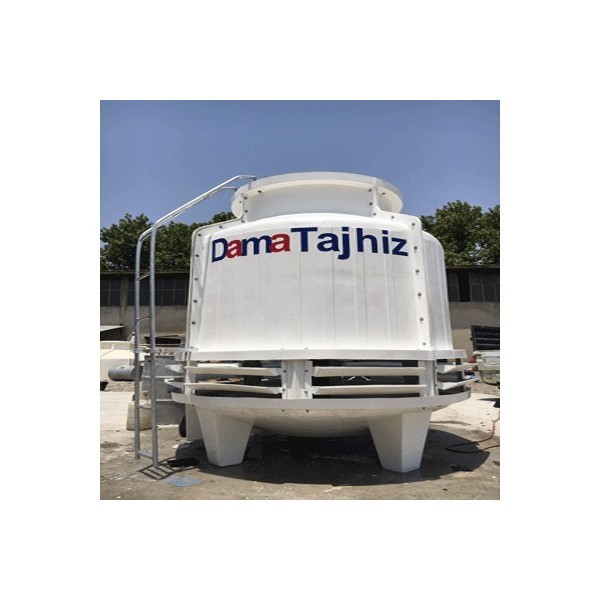

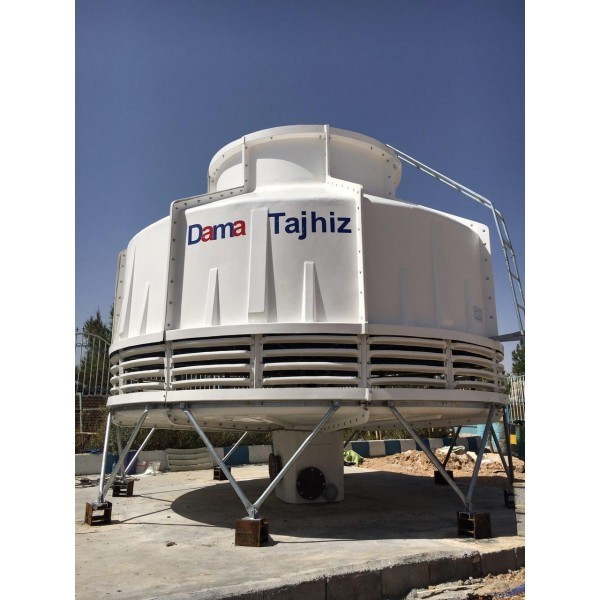

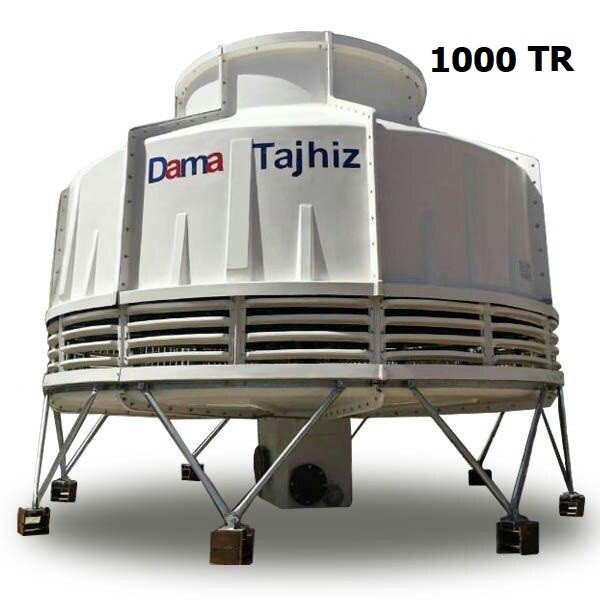

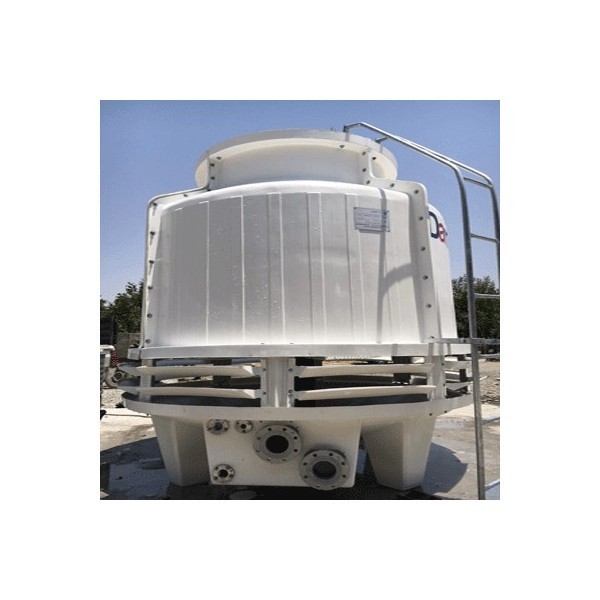

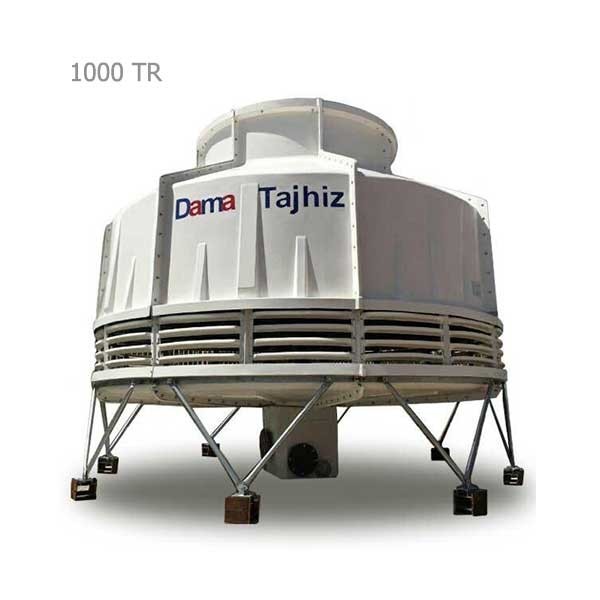

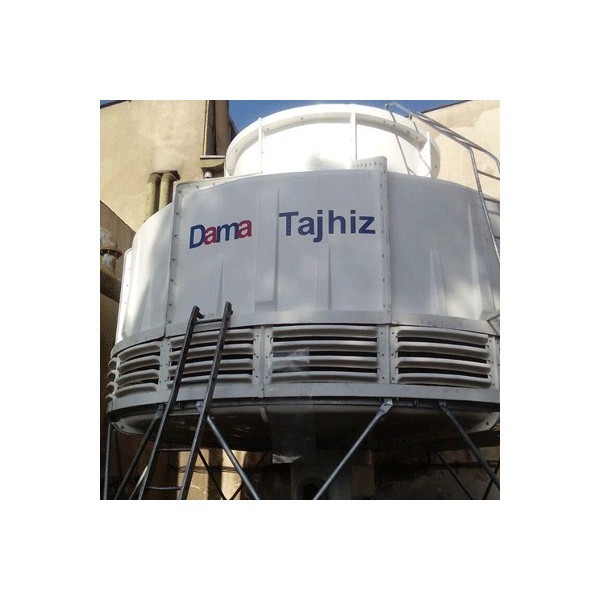

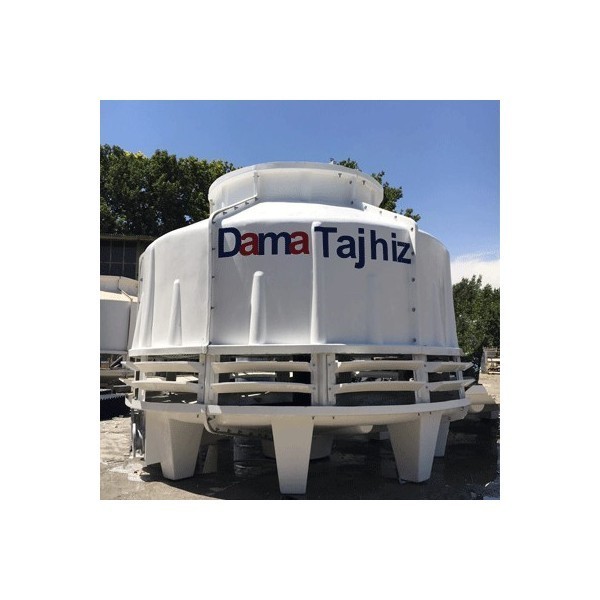

شرکت مهندسی دماتجهیز علاوه بر تولید برج خنک کننده فایبرگلاس BOTTLE TYPE مدار باز، امکان تولید برج‌های خنک کننده مدار بسته با رعایت کلیه اصول فنی و استانداردهای مرسوم جهت استفاده‌های صنعتی را نیز دارد. طراحی برج‌های خنک کننده مدور فایبرگلاس دماتجهیز بصورت (BOTTLE TYPE) می باشد.

عملکرد برج خنک کننده مدور (PERFORMANCE)

• در این حالت، جهت خنک کردن آب در گردش، مقداری از آب برج خنک کننده فایبرگلاس مدور دماتجهیز 1000 تن تبرید تبخیر شده و بدلیل گرما گیر بودن عمل تبخیر، مابقی آب داخل تشتک برج خنک می شود (با دمایی بالاتر از دمای WET BULB محیط) که پس از جمع آوری در تشتک برج خنک کننده بوسیله پمپ‌های گردش آب برج، مکش گردیده و وارد کندانسور چیلر آبی می گردد.
• عملکرد برج خنک کننده فایبرگلاس بر اساس کد ATC-105 انستیتو برج‌های خنک کننده آمریکا (C.T. I) طراحی شده است. ضمنا عملکرد این نوع از برج‌ها توسط سازمان حفاظت محیط زیست آمریکا (E. P. A) تائید گردیده است.
• بطور کلی محاسبه و طراحی انواع برج خنک کننده بر مبنای دمای آب ورودی 95 درجه فارنهایت و دمای آب سرد خروجی 85 درجه فارنهایت و دمای هوای مرطوب محیط W.B.T.75 انجام گردیده است.
• دمای آب خروجی از برج‌های خنک کننده بستگی به دمای هوای مرطوب در هر محل دارد ولی میزان کاهش نرمال دمای آب خروجی از برج خنک کننده حدود 2.5 تا 3 درجه سانتی گراد بالاتر از دمای هوای مرطوب (wb) همان محل می باشد.مثلا اگر حداکثر دمای هوای مرطوب تهران در تابستان معادل 22 درجه سانتی گراد باشد، در حالت نرمال، دمای آب خنک شده در برج خنک کننده دماتجهیز حدود 25 درجه سانتی گراد خواهد بود. البته میتوانیم با افزودن به حجم پکینگ‌ها و سرعت فن و عبور هوا در برج خنک کننده، این اختلاف دما را تا حدی کاهش دهیم ولی این عمل باعث افزودن صدا و پاشش آب برج میگردد.
• برج خنک کننده فایبرگلاس دماتجهیز از نوع مکشی بوده (DRAFT INDUCED) که جریان هوا در برج به هر دو صورت طبیعی و اجباری امکان پذیر است، عمل مکش اجباری توسط فن AXIAL که در بالای برج قرار دارد انجام می شود.



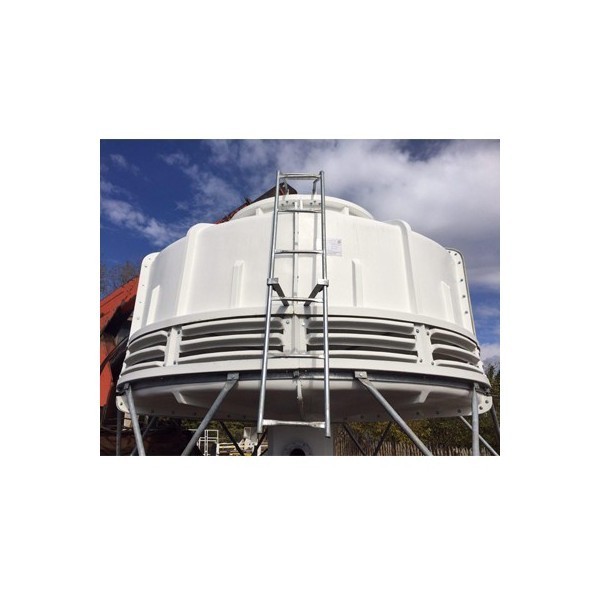

بدنه و تشتک برج خنک کننده (CASING)

• قطعات بدنه برج خنک کننده دماتجهیز تماما از جنس فایبرگلاس تقویت شده و دارای استحکام بالا می باشند، که مقاوم در برابر اشعه UV با دو لایه روکش خارجی می باشند.قطعات بدنه و تشتک براحتی قابل مونتاژ کردن جهت سرویس‌های سالانه می باشد.اتصالات فرعی از مواد غیر فلزی مانند PRC-FRP-ABS و یا فولاد ضد رنگ یا آلومینیوم می باشند.

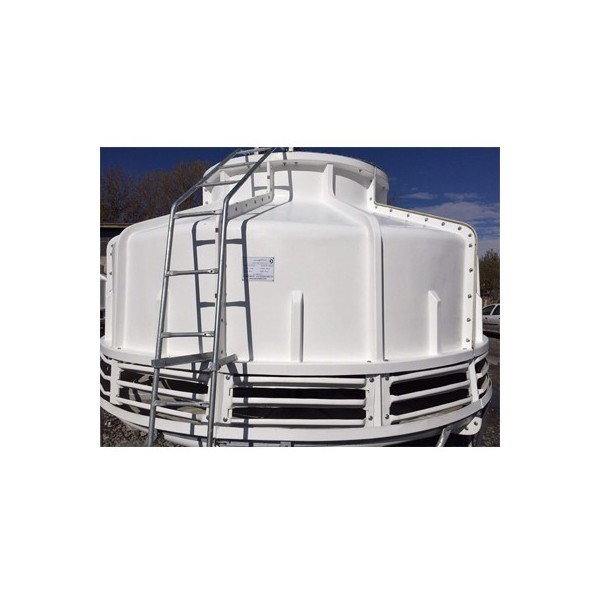

• دریچه‌های ورودی هوای برج خنک کننده فایبرگلاس ساخت شرکت دماتجهیز بگونه ای ساخته شده که در مقابل ورود هوا کمترین مقاومت را دارند و از پرتاب قطرات آب به بیرون جلوگیری می نمایند، این دریچه‌ها جهت دسترسی به تشتک برج خنک کننده قابل باز و بسته شدن می باشند.
• الیاف : نوع الیاف پایه در ساخت قطعات فایبرگلاس از نوع حصیری یا مش ساخت کره می باشد و از الیاف سوزنی یا ارزیل یا مت جهت تقویت استحکام بدنه استفاده می شود.
• رزین : رزین پایه در ساخت قطعات فایبرگالس از نوع رزین پلی استر غیراشباع مدل ایزوفتالیک مارک BKC دارای گواهینامه مدیریت کیفیت ISO9001 از شرکت SGS می باشد و کد رزین مورد نظر 2200 می باشد.
• تشتک یا (BASIN) برج خنک کننده به صورت یک پارچه بوده که از فایبرگلاس P.R.F با ضخامت 10 میلی متر و دو لایه الیاف تقویتی مت بیشتر در مقایسه با پنل ها به منظور بالا بردن استحکام و همچنین از دو لایه ژلکت آنتی یووی از نوع ونیل استر در جداره داخلی که از بیرون نیز به منظور نصب راحت بر روی فندانسیون شاسی کشی می شود، ساخته می شود.
• لوورها یا کرکره ها ورودی هوا از جنس P.R.F مدل تیغه ای یا سینوسی با ضخامت 8 میلی متر – شامل 12 دریچه در 4 طرف برج خنک کننده می باشد که سرعت خطی هوای ورودی را در قسمت لوور ها معادل 5 متر بر ثانیه در طراحی در نظر می گیرند.
• فن استک یا تنوره فن ساخته شده از الیاف فایبرگلاس P.R.F با ضخامت 8 میلی متر و شامل مواد آنتی یووی مقاوم در برابر اشعه ماورا بفنش می باشد که قطر دهنه بالایی فن استک 235 سانتی متر می باشد.

الکتروموتور (MOTOR)

• الکتروموتورهای برج‌های خنک کننده فایبرگلاس مکعبی دماتجهیز عموما محصول موتوژن بوده و دارای حساسیت IP54 می باشند.
• برج های خنک کننده مکعبی دماتجهیز از نظر میزان صدا در حالت استاندارد بوده ولی از نوع کم صدا وفوق کم صدا نیز تولید می گردند که از لحاظ ابعاد و قیمت با سایر برج ها متفاوت می باشند.
• فن سیستم از نوع مکنده، محوری و یا اکسیال بوده و دارای جنس آلومینیوم مقطع ایرودینامیکی ایرفول 6 پره مدل noise low Super با عرض هر تیغه 25 سانتی متر است که زاویه فن روی 16 درجه تنظیم می گردد.
• جنس پروانه ایرفول از نوع 6 پره قابل تنظیم، ضد خوردگی بوده و دارای بالانس استاتیکی و دینامیکی می باشد که باعث حرکت آرام و عمر بیشتر یاتاقان ها می گردد.
• سیستم انتقال قدرت به تسمه پولی نیز 1 به 4 می باشد.

پکینگ‌های برج خنک کننده (PACKINGS)

• ورق‌های پکینگ‌های برج‌های خنک کننده فایبرگلاس دماتجهیز، موجدار و بصورت لانه زنبوری روی هم قرار می گیرند، گام‌های شیارهای پکینگ‌ها بصورت سینوسی طراحی گردیده و امکان گرفتگی رسوب آب در آنها وجود ندارد تا بتواندبا ایجاد بستر مناسبی برای تشکیل فیلم آب و تبخیر سریع و سطح تماس بیشتر با هوا میزان انتقال حرارت را به حداکثر برساند. پکینگ برج‌های خنک کننده دماتجهیز معمولاً از نوع فیلم گام 19 و از جنس P.V.C با روکش مخصوص آنتی باکتریال با گرید دارویی (دارای تاییدیه FDA) و ضخامت 400 میکرون و یا پکینگ اسپلش یا رندوم اسپلش و غیره از جنس P.P درجه یک با گرید دارویی و آنتی باکتریال با ضخامت 500 میکرون می باشد که ارتفاع چیدمان پکینگ مدیا با سطح ویژه 170 مترمربع در هر متر مکعب است که طبق انتخاب و سفارش خریدار محترم عرضه می گردد.
• در صورت درخواست مشتریان محترم قطعات قطره گیر هم، جهت جلوگیری از خروج قطرات آب توسط فن روی پکینگ‌ها نصب می گردد تا پرتاب ذرات آب را به کمتر از 0.02 آب در حال گردش برج خنک کننده برساند،(که این میزان از حداقل مجاز تعیین شده توسط سازمان محیط زیست آمریکا کمتر است.



سیستم توزیع آب برج خنک کننده (WATER DISTRIBUTION)

در برج‌های خنک کننده مدور، آب ورودی توسط لوله مرکزی از جنس پلی اتیلن وارد برج شده و سپس به اسپرینکلرهد (SPRINKLER HEAD) که از جنس آلومینیوم می باشد، انتقال می یابد و سپس بوسیله بازوهای توزیع که دارای روزنه‌هایی با قطر و زاویه مناسب هستند بصورت کاملا یکنواخت و رادیال توسط فشاری که پمپ‌های برج ایجاد می نمایند روی پکینگ‌ها پاشیده می شوند. جهت جلوگیری از هدر رفتن آب حداقل فاصله بین محل خروجی بازوها تا پکینگ‌ها در نظر گرفته شده است.

نگهدارنده‌ها (SUPPORTS)

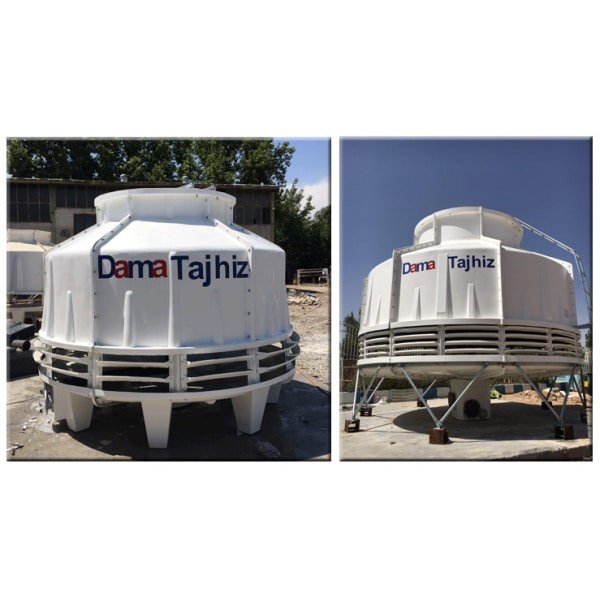

• پایه‌های نگهدارنده برج خنک کننده دماتجهیز تا مدل DT-175 از جنس فایبر گلاس بوده و در ظرفیت‌های بالاتر از نگهدارنده‌های با جنس گالوانیزه گرم استفاده می شوند.
• برج‌های خنک کننده مکعبی در مدل‌های DT 50 و بالاتر مشمول استاندارد اجباری O.S.H.R بوده و برای دسترسی به اجزا مکانیکی و برقی روی برج خنک کننده مکعبی، نردبان‌هایی از جنس گالوانیزه گرم نصب می شود.
• شاسی نگهدارنده فن استک از جنس ورق گالوانیزه با ضخامت 6 میلی متر بوده و توری های محافظ فن گارد از جنس آهن گرم شده با ضخامت روی آبکاری شده از 83 تا 110 میکرون متغیر می باشد. پایه ها و شاسی ها نگه دارنده موتور نیز ساخته شده از نبشی گالوانیزه گرم ابکاری شده است.
• نگه دارنده پنل ها، شاسی کف برج خنک کننده، ساپورت های بیرونی و ساپورت های نگه دارنده کویل بر روی شاسی برج از جنس آهن گالوانیزه گرم از نوع روی با ضخامت 150 میکرون است.
• تمامی ساپورت های نگه دارنده ی داخلی اعم از ساپورت های قطره گیرها و همچنین ساپورت های پکینگ از جنس فایبرگلاس با فرآیند پالتروژن از الیاف کششی P.R.F ضد خوردگی و با مقاومت کششی و خمشی 4 برابر آهن در یک جهت می باشد.

الیمیناتور یا قطره گیر

به منظور کاهش میزان دریفت یا پرتاب قطرات آب از بالای برج خنک کننده الیمناتورهایی از جنس PP در قسمت بالایی نازل نصب می گردد، که از نوع تیغه ای بوده و میزان پرتاب قطرات را به کمتر از 002.0 درصد آب در چرخش می رساند.

قطعات تشکیل دهنده فن برج خنک کننده

• تیغه فن : تیغه فن از پلاستیک های تقویت شده با الیاف شیشه ( فایبرگلاس ) می باشد که دارای پایداری شیمیایی وفیزیکی بیشتری نسبت به پروانه های آلومینیومی می باشد و به علت داشتن سطح صیقلی اصطحکاک کمتری با سطح داشته و مقاومت هوا را به حداقل می رساند. در تولید این پروانه ها از رزین ایزوفتالیک و الیاف مرغوب استفاده می گردد.
• دستک فن : این قطعه عامل اتصال پروانه و هب بوده که دارای جنس کربن استیل با آبکاری گالوانیزه می باشد.
• هاب فن : از جنس چدن نشکن و به صورت کوپلینگی بوده که مونتاژ پروانه را به راحتی امکان پذیر می نماید.
• انواع پیچ ومهره : در تولید پروانه ها از پیچ و مهره های خشک استفاده می شود که دارای مقاومت بسیار زیادی می باشند. لازم به ذکر است که در صورتی که فن در محیط های اسیدی و خورنده قرار بگیرد از اتصالات استنلس استیل نیز استفاده می گردد.

سیستم اینورتر یا دور متغیر برج خنک کننده (INVERTER)

• در صورت سفارش و خرید برج خنک کننده دماتجهیز مشتری با نصب سیستم اینورتر در تابلو برق برج خنک کننده می توان میزان دور فن وموتور را جهت کنترل دقیق دمای آب خروجی برج خنک کننده تغییر داد (در صورت سفارش سیستم اینورتر ناگزیر باید برای برج، تابلو برق مجزا تعبیه گردد.)
• فرمان تغییر فرکانس اینورتر توسط سنسوری که در یک بازه دمایی تعیین شده عمل می نماید.عملکرد اینورترها بصورت تغییرات فرکانسی بوده، در نتیجه توان الکتروموتور ثابت باقی می ماند. در مواردی که دمای آب خروجی حساسیت چندانی ندارد، جهت کنترل دمای آب خروجی از ترموستات بصورت قطع و وصل موتور استفاده می گردد.



تخمین فضای موردنیاز نصب برج خنک کننده

تمامی برج‌های خنک کننده باید الزاما در فضای باز و در معرض جریان مستقیم هوای آزاد نصب گردند.
همواره باید فضای کافی و بدون مانع و مزاحم در اطراف برج خنک کننده وجود داشته باشد تا هوای تازه و کافی به راحتی در اختیار برج باشد.(مطابق با استانداردهای ASHRAE)
هوای گرم خروجی از برج باید به گونه ای تخلیه شود که امکان بازگشت و گردش مجدد آن به برج خنک کننده وجود نداشته باشد، زیرا گردش مجدد چنین هوایی در برج، سبب افزایش دمای مرطوب (Wet Bulb Temperature) و گرم ماندن آب در خروجی برج می گردد.
بطور کلی می توان گفت برای نصب برج‌هایی تا ارتفاع 2.5 متر به ازای هر تن تبرید، نیازمند سطحی به اندازه 0.1 متر مربع (در کاربری‌های ساختمانی) به ازای هر 50 مترمربع زیر بنای مفید ساختمان هستیم.
همچنین در برج‌هایی با ارتفاع بیش از 2.5 متر به ازای هر تن تبرید، نیازمند سطحی به اندازه 0.12 مترمربع به ازای 50 مترمربع زیر بنای مفید ساختمان می باشیم.

حمل و نصب برج خنک کننده

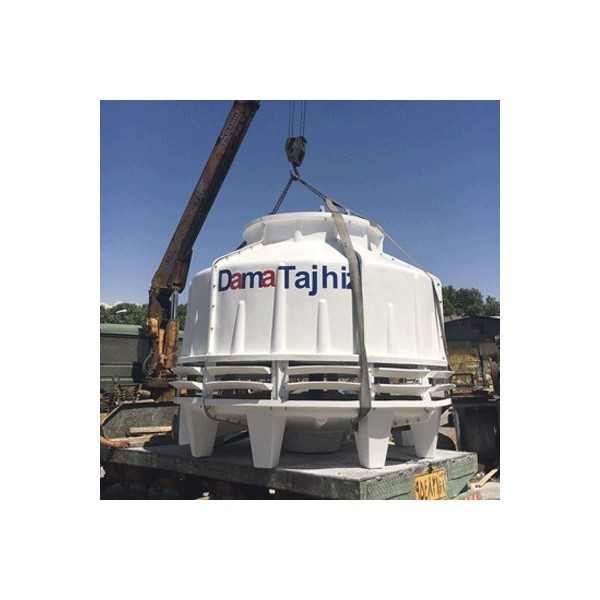

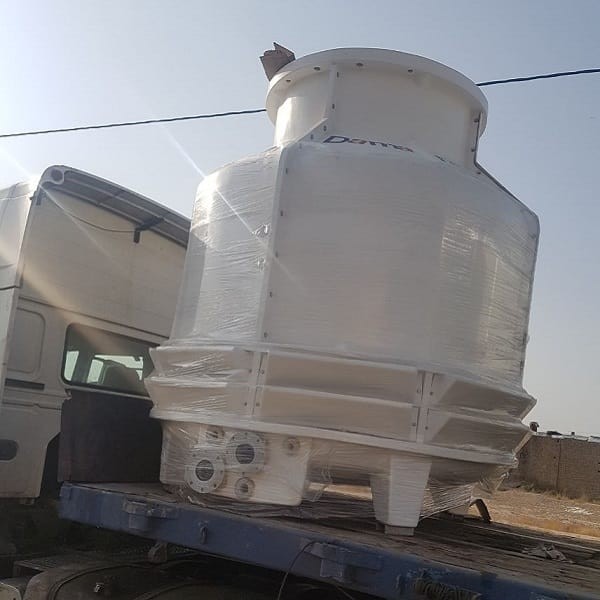

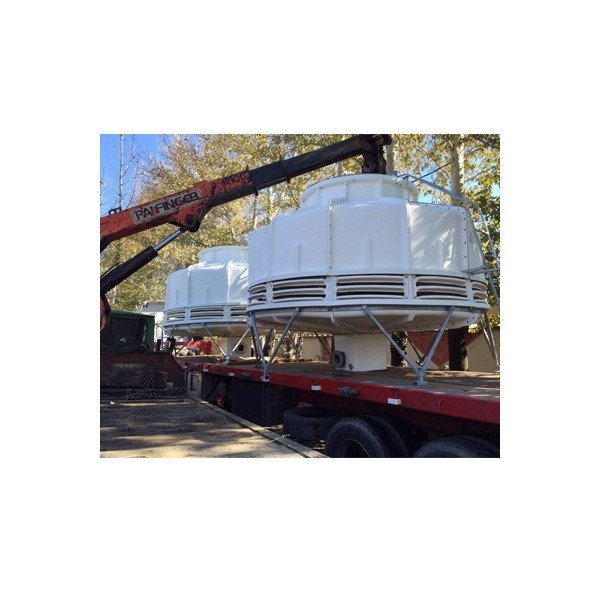

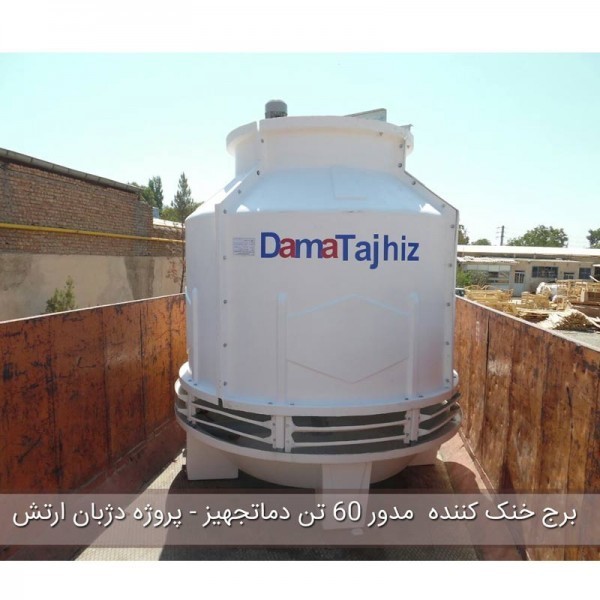

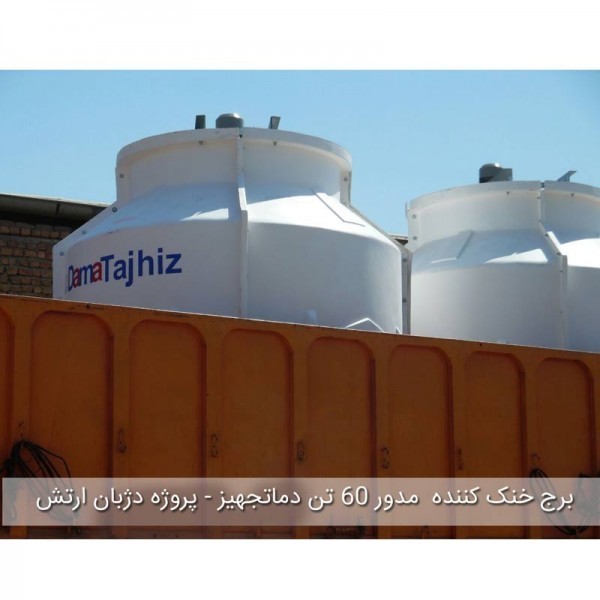

• چنانچه قطر برج خنک کننده فایبرگلاس خریداری شده شما بیش از 200 سانتی متر باشد، توصیه می گردد بمنظور جلوگیری از ایجاد صدمه به برج خنک کننده در مرحله حمل، برج مذکور بصورت قطعات مجزا تا محل پروژه حمل گردد . بدیهی است مونتاژ نهایی برج‌های خنک کننده با قطر بیشتر از 200 سانتی متر در محل پروژه با پرداخت هزینه مجزا انجام خواهد گردید .
• در صورتی که امکان حمل یکپارچه برج خنک کننده تا محل پروژه و یا تا محل نصب در پشت بام وجود ندارد، لطفا در زمان سفارش خرید، برج خنک کننده را به صورت منفصل (DEMONTAGE) سفارش دهید.
• بدیهی است کلیه هزینه‌های حمل و در صورت نیاز به مونتاژ مجدد برج خنک کننده در محل نصب به عهده خریدار محترم می باشد.
