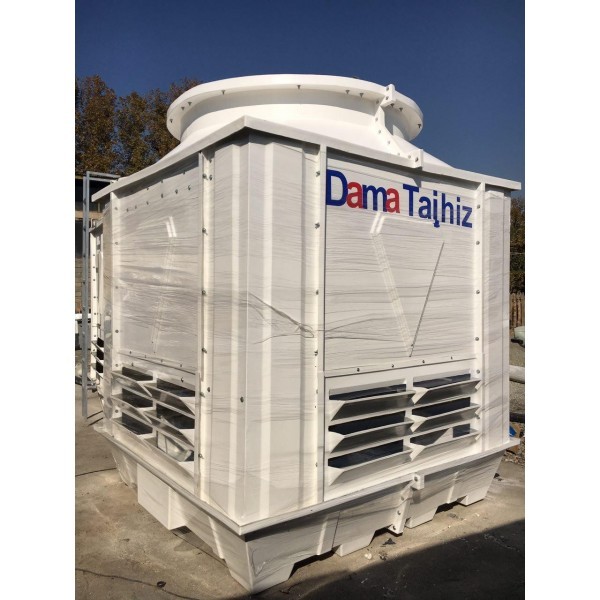

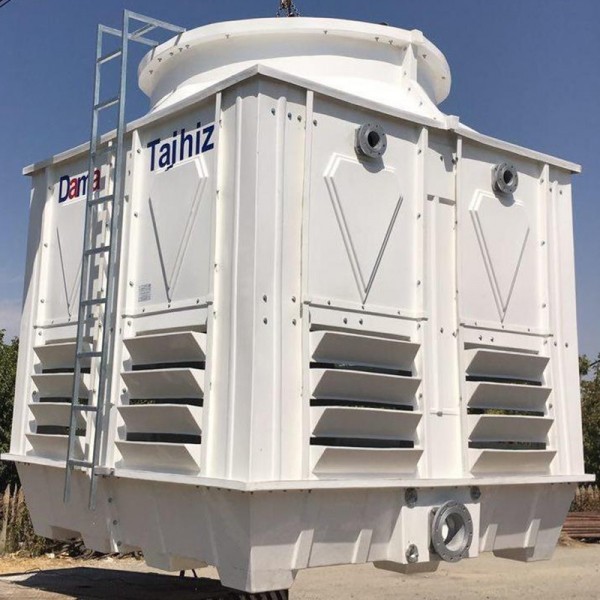

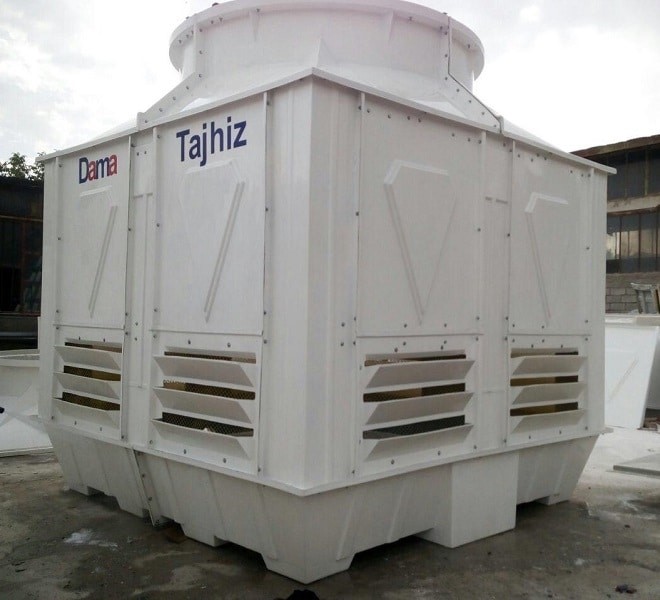

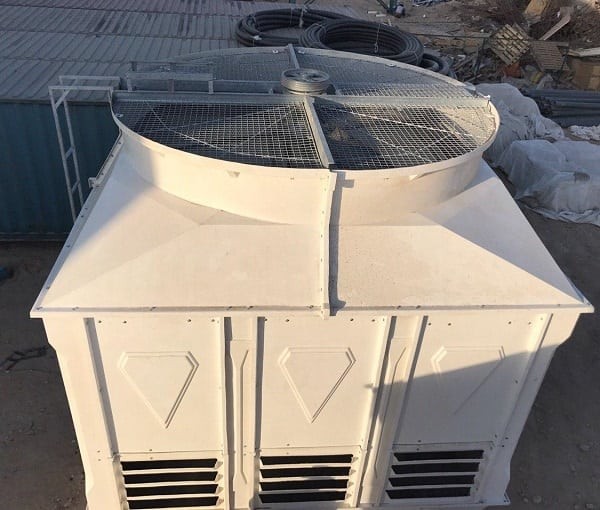

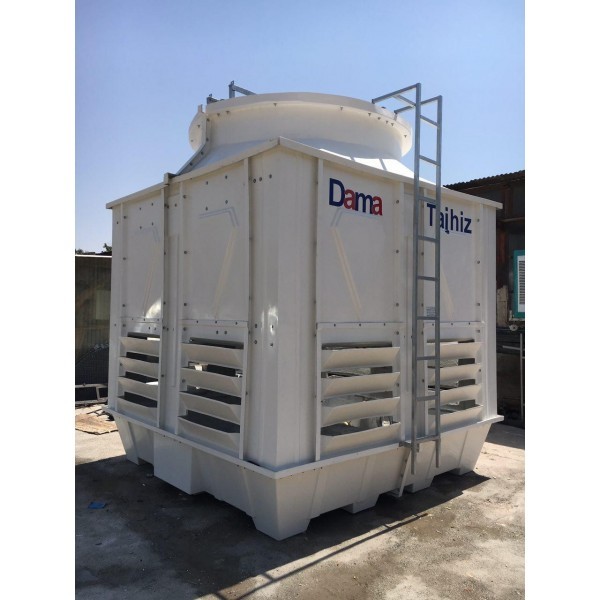

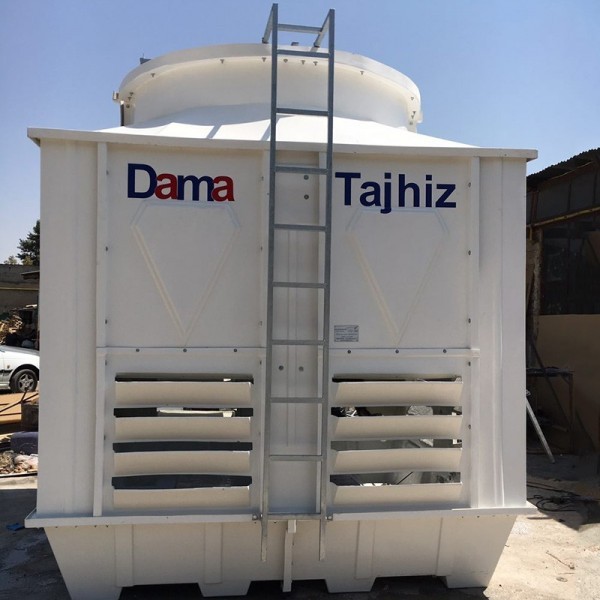

برج خنک کننده فایبرگلاس مکعبی دماتجهیز 600 تن تبرید

دماتجهیز
  1. ابعاد (ارتفاع، طول، عرض): 450 * 380 * 380 سانتیمتر
  2. قدرت موتور: 15 اسب بخار
  3. دبی آب: 2120 گالن بر دقیقه
  4. بدنه، تشتک و گلویی از جنس فایبرگلاس
  5. دارای پکینگ های P.V.C گرید دارویی تیپ یک 400 میکرون یا پکینگ اسپلش از جنس P.P به انتخاب خریدار
  6. اطلاعات بیشتر
خدمات قبل از فروش:

مشاوره مهندسی + محاسبات و تعیین ظرفیت

ارائه مشاوره و محاسبات تخصصی تعیین کننده ظرفیت برج خنک کننده

استعلام قیمت

- +

جزییات بیشتر

36 ماه گارانتی طلایی دماتجهیز

  1. 36 ماه گارانتی بدنه 24 ماه گارانتی قطعات

10 سال خدمات پس از فروش

مجموعه تخصصی دماتجهیز دارای ۳ جواز کسب معتبر بوده و از سال 1383 فعالیت خود را آغاز نموده است.
با ثبت سفارش خريد بصورت پرداخت در محل ، كارشناسان ما با شما تماس خواهند گرفت

راهنمای انتخاب و خرید برج خنک کننده فایبرگلاس مکعبی دماتجهیز 600 تن تبرید:

طراحی برج خنک کننده فایبرگلاس مکعبی دماتجهیز 600 تن تبرید (CUBIC) با جریان هوای COUNTER FLOW می باشد. عملکرد برج‌های خنک کننده فایبرگلاس مکعبی دماتجهیز بر اساس کد ATC-105 انستیتو برج‌های خنک کننده آمریکا (C.T. I) طراحی شده است. ضمنا عملکرد برج خنک کننده فایبرگلاس مکعبی توسط سازمان حفاظت محیط زیست آمریکا (E. P. A) تائید گردیده است. برج‌های خنک کننده فایبرگلاس مکعبی دارای 3 سال گارانتی بدنه، 2 سال گارانتی قطعات داخلی و 10 سال پشتیبانی فنی شرکت دماتجهیز می باشند.

برج خنک کننده مکعبی فایبرگلاس دماتجهیز

عملکرد برج خنک کننده مکعبی (PERFORMANCE):

  • با جریان هوای COUNTER FLOW، جهت خنک کردن آب در گردش، مقداری از آب برج خنک کننده تبخیر شده و به دلیل گرما گیر بودن عمل تبخیر مابقی آب به داخل برج خنک کننده برمیگردد ( دمایی بالاتر از دمای WET BULB محیط) که پس از جمع آوری در تشتک برج خنک کننده بوسیله پمپ‌های گردش آب برج، مکش می گردد.
  • بطور کلی محاسبه و طراحی برج‌های خنک کننده مکعبی بر مبنای دمای آب ورودی 95 درجه فارنهایت و دمای آب سرد خروجی 85 درجه فارنهایت و دمای هوای مرطوب محیط W.B.T.75°f انجام گردیده است.
  • دمای آب خروجی از برج‌های خنک کننده بستگی به دمای هوای مرطوب در هر محل دارد و دمای نرمال آب خروجی از برج خنک کننده حدود 2.5 تا 3 درجه سانتی گراد بالاتر از دمای هوای مرطوب (wb) همان محل می باشد. بطور مثال اگر حداکثر دمای هوای مرطوب تهران در تابستان معادل 22 درجه سانتی گراد باشد، در حالت نرمال، دمای آب خنک شده توسط برج خنک کننده حدود 25 درجه سانتی گراد می باشد.
  • برج‌های خنک کننده فایبرگلاس مکعبی دماتجهیز از نوع مکشی بوده (DRAFT INDUCED ) که عمل چرخش جریان هوا در برج به هر دو صورت طبیعی و اجباری امکان پذیر است، عمل مکش اجباری توسط فن AXIAL که در بالای برج قرار دارد انجام می شود.

    بدنه برج خنک کننده مکعبی فایبرگلاس دماتجهیز

بدنه و تشتک برج خنک کننده مکعبی (CASING):

  • قطعات بدنه برج‌های خنک کننده فایبرگلاس مکعبی دماتجهیز تماماَ از جنس فایبرگلاس تقویت شده و دارای استحکام بالا می باشند، که در برابر اشعه UV با دو لایه روکش خارجی مقاوم می باشند.
  • قطعات بدنه و تشتک براحتی قابل مونتاژ کردن جهت سرویس‌های سالانه می باشد. اتصالات فرعی از مواد غیر فلزی مانند PRC-FRP-ABS و یا فولاد ضد رنگ یا آلومینیوم می باشند.

الکتروموتور(MOTOR):

  • الکتروموتورهای برج‌های خنک کننده فایبرگلاس مکعبی دماتجهیز عموما محصول زیمنس (SIEMENS) آلمان بوده و دارای حساسیت IP55 در کلاس حرارتی F ضد آب می باشند و از لحاظ خنک شدن در دسته TE AO و TE FC قرار می گیرند.
  • برج های خنک کننده مکعبی دماتجهیز از نظر میزان صدا در حالت استاندارد بوده ولی از نوع کم صدا وفوق کم صدا نیز تولید می گردند که از لحاظ ابعاد و قیمت با سایر برج ها متفاوت می باشند.

الکتروموتور برج خنک کننده فایبرگلاس دماتجهیز

پکینگ‌ها در برج خنک کننده مکعبی(PACKINGS):

  • ورق‌های پکینگ‌های برج‌های خنک کننده فایبرگلاس مکعبی دماتجهیز، موج دار و بصورت لانه زنبوری روی هم قرار می گیرند، گام‌های شیارهای پکینگ‌ها بصورت سینوسی طراحی گردیده و امکان گرفتگی در آنها وجود ندارد تا بتواند با ایجاد بستر مناسبی برای تشکیل فیلم آب و تبخیر سریع و سطح تماس بیشتر با هوا میزان انتقال حرارت را به حداکثر برساند. پکینگ برج‌های خنک کننده دماتجهیز معمولاً از نوع فیلم گام 19 و از جنس P.V.C با روکش مخصوص آنتی باکتریال با گرید دارویی (دارای تاییدیه FDA) و ضخامت 400 میکرون و یا پکینگ اسپلش یا رندوم اسپلش و غیره از جنس P.P می باشد که طبق انتخاب و سفارش خریدار محترم عرضه می گردد.
  • در صورت درخواست مشتریان محترم قطعات قطره گیر هم، جهت جلوگیری از خروج قطرات آب توسط فن روی پکینگ برج خنک کننده‌ نصب می گردد تا پرتاب ذرات آب را به کمتر از 0.02 آب در حال گردش برج خنک کننده برساند، که این میزان از حداقل مجاز تعیین شده توسط سازمان محیط زیست آمریکا کمتر است.

پکینگ برج خنک کننده مکعبی

سیستم توزیع آب برج خنک کننده مکعبی (WATER DISTRIBUTION):

  • در برج خنک کننده فایبرگلاس مکعبی دماتجهیز، آب ورودی توسط لوله یا لوله‌های مرکزی از جنس پلی اتیلن یا P.V.C وارد نازل های پخش کننده آب می شود و روی پکینگ‌های برج پاشیده می شود (انتخاب نازل‌ها با توجه به شرایط آب وهوایی منطقه و درخواست مشتریان متفاوت می باشد).

سیستم توزیع آب برج خنک کننده مکعبی دماتجهیز

نگهدارنده‌ها (SUPPORTS):

  • پایه‌های نگهدارنده برج خنک کننده دماتجهیز تا مدل DT-175 از جنس فایبر گلاس بوده و در ظرفیت‌های بالاتر از نگهدارنده‌های با جنس گالوانیزه گرم استفاده می شوند. برج‌های خنک کننده مکعبی در مدل‌های DT 50 و بالاتر مشمول استاندارد اجباری O.S.H.R بوده و برای دسترسی به اجزا مکانیکی و برقی روی برج خنک کننده مکعبی،نردبان‌هایی از جنس گالوانیزه گرم نصب میشود.

سیستم اینورتر یا دور متغیر برج خنک کننده (INVERTER):

  • در صورت سفارش برج خنک کن مکعبی با نصب سیستم اینورتر درتابلو برق برج خنک کننده می توان میزان دور فن و موتور را جهت کنترل دقیق دمای آب خروجی برج خنک کننده تغییر داد. (در صورت سفارش سیستم اینورتر ناگزیر باید برای برج تابلو برق مجزا تعبیه گردد)

  • فرمان تغییر فرکانس اینورتر توسط سنسوری که در یک بازه دمایی تعیین شده عمل می نماید. عملکرد اینورترها بصورت تغییرات فرکانسی بوده، در نتیجه توان الکتروموتور ثابت باقی می ماند. در مواردی که دمای آب خروجی حساسیت چندانی ندارد، جهت کنترل دمای آب خروجی از ترموستات بصورت قطع و وصل موتور استفاده می گردد.

سیستم اینورتر در تابلو برق برج خنک کننده

تخمین فضای موردنیاز نصب برج خنک کننده:

تمامی برج‌های خنک کننده باید الزاما در فضای باز و در معرض جریان مستقیم هوای آزاد نصب گردند.
همواره باید فضای کافی و بدون مانع و مزاحم در اطراف برج خنک کن وجود داشته باشد تا هوای تازه و کافی به راحتی در اختیار برج باشد.
هوای گرم خروجی از برج باید به گونه ای تخلیه شود که امکان بازگشت و گردش مجدد آن به برج خنک کننده وجود نداشته باشد، زیرا گردش مجدد چنین هوایی در برج، سبب افزایش دمای مرطوب (Wet Bulb Temperature) و گرم ماندن آب در خروجی برج می گردد.
بطور کلی می توان گفت برای نصب برج‌هایی تا ارتفاع 2.5 متر به ازای هر تن تبرید، نیازمند سطحی به اندازه 0.1 متر مربع ( در کاربری‌های ساختمانی) به ازای هر 50 مترمربع زیر بنای مفید ساختمان هستیم.
همچنین در برج‌هایی با ارتفاع بیش از 2.5 متر به ازای هر تن تبرید، نیازمند سطحی به اندازه 0.12 مترمربع به ازای 50 مترمربع زیر بنای مفید ساختمان می باشیم.

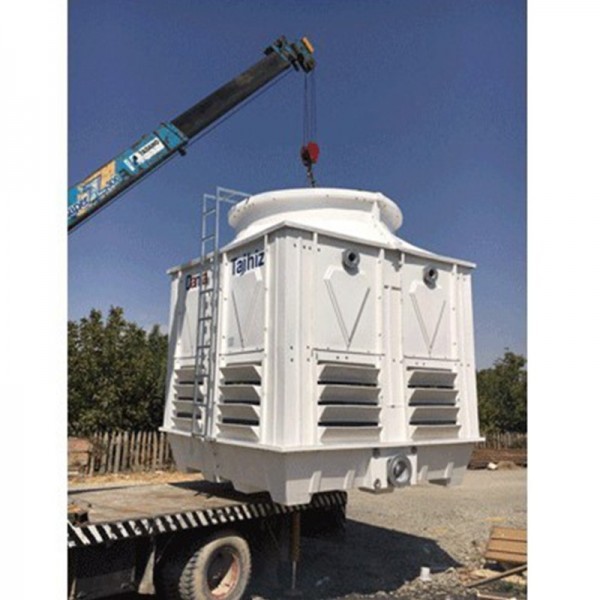

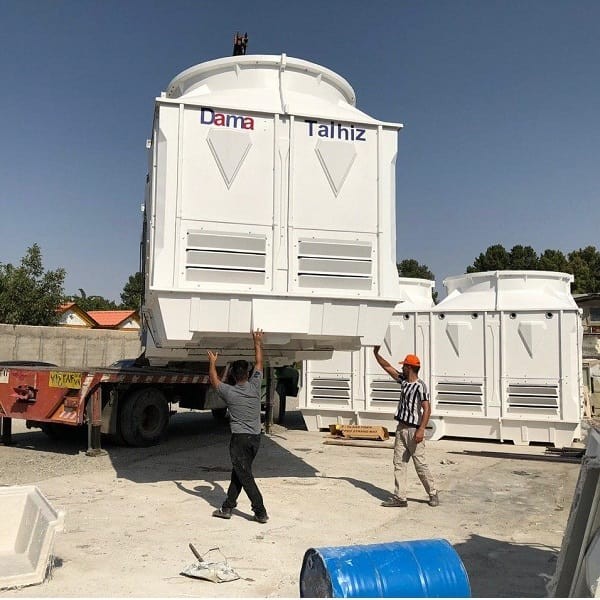

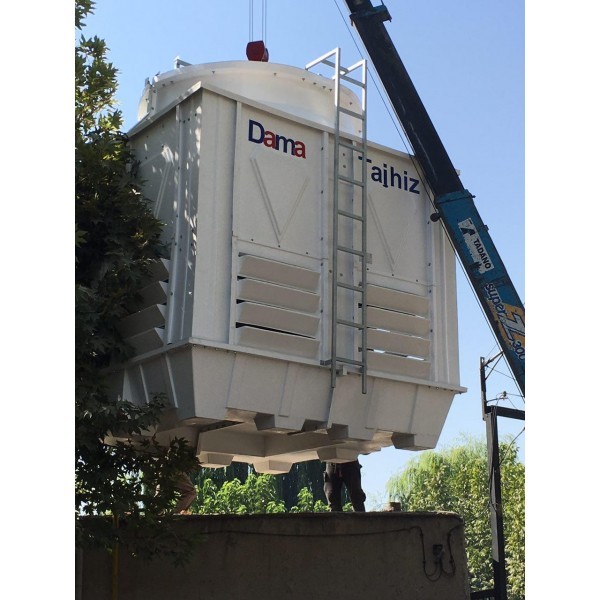

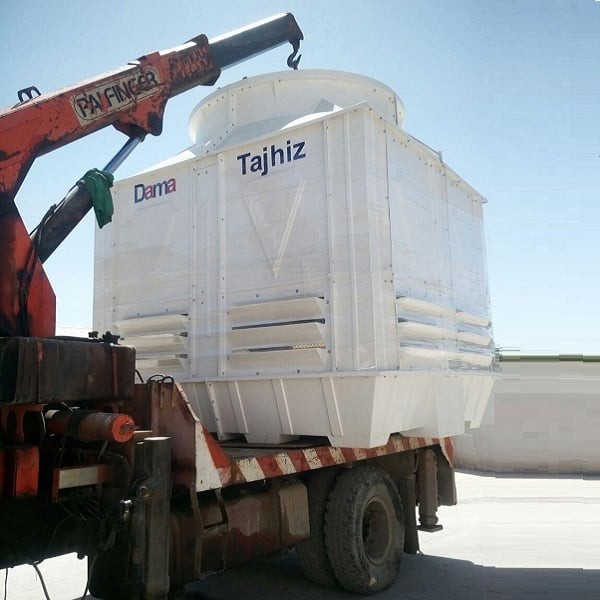

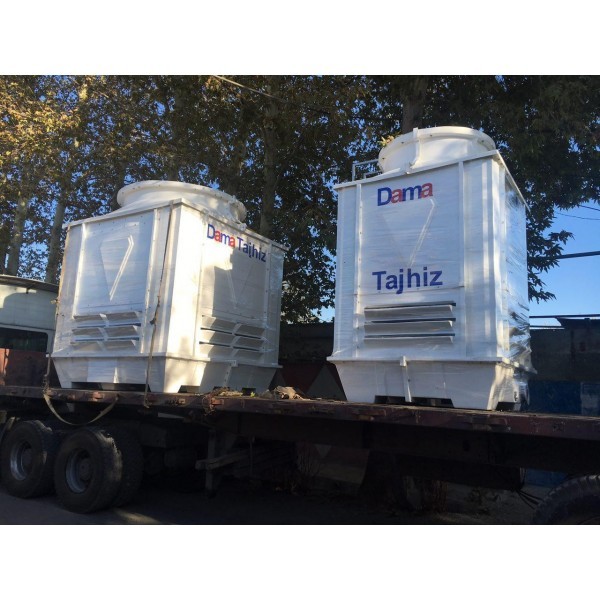

حمل و نصب برج خنک کننده:

  • چنانچه قطر برج خنک کننده فایبرگلاس مکعبی خریداری شده شما بیش از 250 سانتی متر باشد، توصیه می گردد بمنظور جلوگیری از ایجاد صدمه به برج خنک کننده در مرحله حمل، برج مذکور بصورت قطعات مجزا تا محل پروژه حمل گردد. بدیهی است مونتاژ نهایی برج‌های خنک کننده با قطر بیشتراز 250 سانتی متر در محل پروژه با پرداخت هزینه مجزا انجام خواهد گردید.
  • در صورتی که امکان حمل یکپارچه برج خنک کننده تا محل پروژه و یا تا محل نصب در پشت بام وجود ندارد، لطفا در زمان سفارش خرید، برج خنک کننده را به صورت منفصل (DEMONTAGE) سفارش دهید.
  • کلیه هزینه‌های حمل و در صورت نیاز به مونتاژ مجدد برج خنک کننده در محل نصب به عهده خریدار می باشد.

برج خنک کننده مکعبی فایبرگلاس دماتجهیز

پروژه برج خنک کننده مدور دماتجهیز

پروژه برج خنک کننده مکعبی دماتجهیز

در ادامه لیستی از برخی مشتریان و پروژه‌های برج خنک کننده فایبرگلاس مکعبی دماتجهیز ارائه می گردد:

  • شركت كيا الکتروموتور پارت شهرک صنعتی صفادشت : برج خنک کننده فایبرگلاس مکعبی 150 تن تبرید دماتجهیز
  • شرکت سیمان غرب آسیا - مشهد : برج خنک کننده فایبرگلاس مکعبی 250 تن تبرید دماتجهیز
  • پروژه مهندس عبدالمحمدی-زعفرانیه - تهران : برج خنک کننده فایبرگلاس مکعبی 250 تن تبرید دماتجهیز
  • شرکت سبلان پارچه - اردبیل : برج خنک کننده فایبرگلاس مکعبی 500 تن تبرید دماتجهیز
  • پروژه مهندس اسدی-کرمان : دو دستگاه برج خنک کننده فایبرگلاس مکعبی 700 تن تبرید دماتجهیز
  • شرکت ایران برنزاستیل - تهران : دو دستگاه برج خنک کننده فایبرگلاس مکعبی 50 تن تبرید دماتجهیز
  • درخشان شیمی بندر به مقصد - عراق : برج خنک کننده فایبرگلاس مکعبی 150 تن تبرید دماتجهیز
  • ستاد مرکزی فرماندهی ناجا : برج خنک کننده فایبرگلاس مکعبی 500 تن دماتجهیز
  • ستاد مرکزی فرماندهی ناجا : یک دستگاه برج خنک کننده فایبرگلاس مکعبی 300 تن تبرید و دو دستگاه برج خنک کننده فایبرگلاس مکعبی 600 تن تبرید دماتجهیز
  • شرکت فاتح پلیمر شیراز: برج خنک کننده فایبرگلاس مکعبی 100 تن تبرید دماتجهیز
  • شرکت نورد آلومينيم قزوين : برج خنک کننده فایبرگلاس کانترفلو مکعبی 200 تن تبرید دماتجهیز
  • شرکت لوله داکتیل کاشان : برج خنک کننده فایبرگلاس مکعبی 400 تن تبرید دماتجهیز
  • کارخانه هامون نایزه : برج خنک کننده فایبرگلاس مکعبی 250،200،100 و 400 تن تبرید دماتجهیز
  • خودروسازي كارمانيا - بم : برج خنک کننده فایبرگلاس مکعبی 80 تن تبرید دماتجهیز
  • استانداری زاهدان : برج خنک کننده فایبرگلاس مکعبی 60 تن تبرید دماتجهیز
  • پروژه پارمیدا زعفرانیه - تهران : برج خنک کننده مکعبی فایبرگلاس170 تن تبرید دماتجهیز
  • شرکت تهیه و تولید مواد نسوز: برج خنک کننده مکعبی فایبرگلاس120 تن تبرید دماتجهیز
  • شرکت پارس پلیمر خاوران: برج خنک کننده مکعبی فایبرگلاس 60 تن تبرید دماتجهیز
  • پروژه مسکونی انوشیروان نیاوران - تهران : برج خنک کننده مکعبی فایبرگلاس 150 تن تبرید دماتجهیز
  • شرکت ایزوگام شرق دنیا : برج خنک کننده فایبرگلاس مدور 400 تن تبرید دماتجهیز
  • شرکت میهن زاج : برج خنک کننده فایبر گلاس مدور به ظرفیت 450 تن تبرید
  • شرکت یزد بافت : برج خنک کننده فایبرگلاس مدور 175 تن تبرید دماتجهیز
  • شرکت سیم و کابل یزد : برج خنک کننده فایبرگلاس مدور 100 تن تبرید دماتجهیز
  • شرکت مدی تک سیس : برج خنک کننده فایبرگلاس مدور 100 تن تبرید دماتجهیز
  • شرکت خودرو سازی سایپا : برج خنک کننده فایبرگلاس مدور 400 تن تبرید دماتجهیز
  • شرکت پارس خزر : برج خنک کننده فایبرگلاس مدور 100 تن تبرید دماتجهیز
  • شرکت یک و یک : برج خنک کننده فایبرگلاس مدور 150 تن تبرید دماتجهیز
  • شرکت سوخت آما : برج خنک کننده فایبرگلاس مدور 60 تن تبرید دماتجهیز
  • شرکت صنایع الکتریک خراسان : برج خنک کننده فایبرگلاس مدور 100 تن تبرید دماتجهیز
  • شرکت منا پلیمر: برج خنک کننده فایبرگلاس مدور 160 تن تبرید دماتجهیز
  • شرکت هلیکوپتر سازی ایران ( پنها) : برج خنک کننده فایبرگلاس مدور 250 تن تبرید دماتجهیز
  • جهاد دانشگاهی علم و صنعت : برج خنک کننده فایبرگلاس مدور 60 تن تبرید دماتجهیز
  • صدا و سیمای خراسان رضوی : برج خنک کننده فایبرگلاس مدور 150 تن تبرید دماتجهیز
  • دانشگاه فردوسی - مشهد : برج خنک کننده فایبرگلاس مدور 30 تن تبرید دماتجهیز
  • دانشگاه آزاد نجف آباد : برج خنک کننده فایبرگلاس مدور 300 تن تبرید دماتجهیز
  • خوابگاه پسران دانشگاه تهران : برج خنک کننده فایبرگلاس مدور 150 تن تبرید دماتجهیز
  • خوابگاه دختران دانشگاه تهران : برج خنک کننده فایبرگلاس مدور 150 تن تبرید دماتجهیز
  • دانشگاه آزاد تهران مرکز: برج خنک کننده فایبرگلاس مدور 125 تن تبرید دماتجهیز
  • شرکت تهیه و تولید مواد نسوز: برج خنک کننده فایبرگلاس مدور 120 تن تبرید دماتجهیز
  • پروژه آقای مهندس پیکر آرا : برج خنک کننده فایبرگلاس مدور 100 تن دماتجهیز
  • شرکت سام الکتریک : برج خنک کننده فایبرگلاس مدور 150 تن تبرید دماتجهیز
  • پروژه آقای مردانی- سعادت آباد - تهران : برج خنک کننده فایبرگلاس مدور 170 تن تبرید دماتجهیز
  • هواپیمایی ماهان : برج خنک کننده فایبرگلاس مدور 90 تن تبرید دماتجهیز
  • تهران دلتا : برج خنک کننده فایبرگلاس مدور 250 تن تبرید دماتجهیز
  • بهاران شیمی - بروجن: برج خنک کننده فایبرگلاس مدور 125 تن تبرید دماتجهیز
  • پروژه الفیصل در کشور امارات : برج خنک کننده فایبرگلاس مدور 60 تن تبرید دماتجهیز
  • پروژه الفیصل در مراکش : برج خنک کننده فایبرگلاس مدور 50 تن تبرید دماتجهیز
  • دانشگاه علوم پزشکی کاشان : برج خنک کننده فایبرگلاس مدور 175 تن تبرید دماتجهیز
  • کانون زبان ایران : برج خنک کننده فایبرگلاس مدور 125 تن تبرید دماتجهیز
  • و ...

قابل ذکر است که امکان بازدید از پروژه های فوق پس از انجام هماهنگی با شرکت دماتجهیز میسر می باشد.

گواهی ثبت علامت دماتجهیز


جهت مطالعه راهنمای کلی خرید برج خنک کننده دماتجهیز کلیک کند

صفحه درباره ما را مشاهده فرمائید

مقالات :

مقایسه سیستم های تهویه مطبوع مرکزی

براساس نوع مکعبی
بر اساس نوع جنس فایبر گلاس
براساس ظرفیت(تن تبرید) 600
قدرت الکتروموتور H.P 15
دبی G.P.M 2120
نوع کالا برج خنک کننده

نوشتن نقد و نظر

Path: > > > > برج خنک کننده فایبرگلاس مکعبی دماتجهیز 600 تن تبرید
مدل  DTC-CO 600
ظرفیت (TR) 600 تن تبرید
عملکرد کانترفلو - مدار باز
دبي نرمال آب (GPM) 2120
قدرت موتور  (HP) 15
(KW) 11
ابعاد (cm) طول 380
عرض 380
ارتفاع 450
قطر فن (cm) -
دبی فن (CFM) 139600
سطح صدا (dB)  74
وزن (kg) -
سایز اتصالات (inch)  ورودی 10
خروجی 2x5
سایز سرریز (inch) 2
سایز تخلیه (inch) 2
سایز شناور (inch) 1
ویژگی‌های خاص مجهز به نازل‌های مربع پاش ضد رسوب و لوله‌های تزریق فشار قوی
مجهز به الکتروموتور زیمنس اروپایی یا موتوژن تبریز با قابلیت نصب اینورتر جهت کاهش مصرف برق و استهلاک قطعات
مجهز به استراکچر و قطعات فلزی آبکاری شده Deep Galvanized
المیناتور (قطره گیر) از جنس P.V.C طرح لانه زنبوری (یا طرح V-bar جنس P.P)
تمامی اجزای بدنه، لوورها، تشتک و گلویی قالب گیری شده با جدیدترین متد روز، جهت افزایش دوام
بدنه، تشتک و گلویی از جنس فایبرگلاس، ساخته شده از بهترین نوع رزین و بیشترین ضخامت به همراه دو لایه پوشش ژل کوت آنتی UV
