- ابعاد دیگ : 1195*390*890 mm
- تعداد پره: 11
- فشار کاری : 10 bar
- نوع سوخت : گاز طبیعی - گازوییل
- قدرت گرمادهی:100000kcal/hr
- اطلاعات بیشتر
5 سال گارانتی
خدمات پس از فروش مادام العمر
مجموعه تخصصی دماتجهیز دارای ۳ جواز کسب معتبر بوده و از سال 1383 فعالیت خود را آغاز نموده است.
با ثبت سفارش خريد بصورت پرداخت در محل ، كارشناسان ما با شما تماس خواهند گرفت

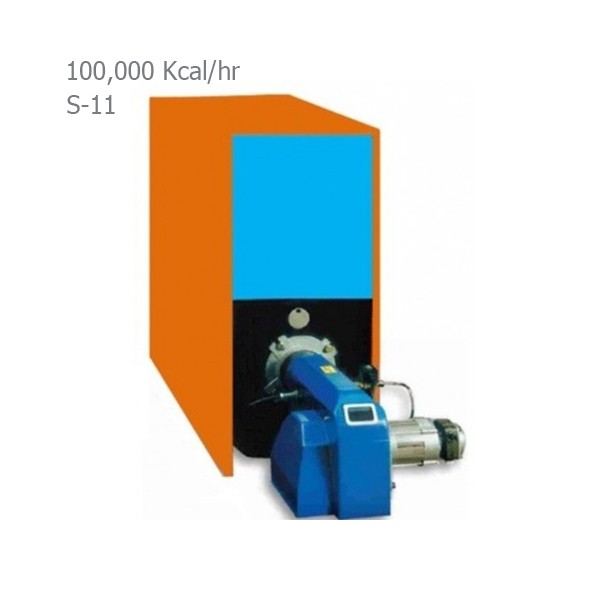

راهنمای انتخاب و خرید دیگ چدنی لوله و ماشین سازی ایران(MI3) مدلS-11
دیگ چدنی لوله و ماشین سازی ایران (MI3) مدل S-11 از بهترین آلیاژ چدن ساخته شده و دارای راندمان حرارتی 90 درصد می باشد.در طراحی دیگ چدنی لوله و ماشین سازی ایران (MI3) مدل S به منظور رسیدن به حداکثر کارایی حرارت به صورت یکنواخت بین همه پره ها توزیع می شود.کلیه پره های دیگ چدنی لوله و ماشین سازی ایران (MI3) مدل S شرکت لوله و ماشین سازی ایران در مدت زمان 1 دقیقه با فشار 10 bar مورد آزمایش هیدروستاتیک قرار می گیرند.دیگ های فوق دارای نشان استاندارد و گواهی تأیید صلاحیت آزمایشگاه در خصوص آزمون دیگ های چدنی مخصوص گرمایش مرکزی و آب گرم مصرفی و اندازه گیری ظرفیت و بازده آنها از موسسه استاندارد و تحقیقات صنعتی ایران می باشند.بدلیل کارکرد بیصدا و دارا بودن بازده بالا، از دیگ چدنی MI3 می توان در منازل مسکونی و همچنین اماکن صنعتی استفاده کرد.در سایت مرجع و فروشگاهی دماتجهیز، اطلاعات فنی و قیمت تضمین شده انواع دیگ چدنی، با گارانتی اصلی، جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند ارائه گردیده است.
مزیت های دیگ های آبگرم چدنی پره ای نسبت به دیگهای فولادی یکپارچه
- ابعاد کوچکتر دیگ چدنی و حمل و نقل آسان به دلیل امکان جدا شدن پره های دیگ از یکدیگر.
- امکان تعویض پره آسیب دیده دیگ و تعمیر راحت دیگ نسبت به دیگهای فولادی.
- قیمت و گارانتی مناسبتر دیگهای چدنی نسبت به دیگهای فولادی دارای استاندارد.
محاسبه ظرفیت دیگ چدنی لوله و ماشین سازی ایران(MI3) مدلS-11
- برای محاسبه تقریبی قدرت دیگ چدنی مورد نیاز ، ابتدا متراژ زیربنای مفید ساختمان را در عدد 100 (کیلو کالری) ضرب نمایید و سپس برای هر واحد مسکونی نیز عدد 6000 (کیلو کالری )بابت تامین آبگرم مصرفی را به آن اضافه نمائید. مثلا برای یک ساختمان با متراژ 2500 مترمربع زیربنای مفید و دارای 15 واحد آپارتمانی قدرت گرمایش دیگ مورد نیاز عبارتست از : کیلوکالری 340,000=(15×6000)+(100×2500)
- برای محاسبه ظرفیت دیگ آبگرم چدنی شوفاژ مورد نیاز بر اساس تعداد واحدها، متراژ و نوع کاربری ساختمان ، وجود و یا عدم وجود استخر آب گرم و ... می توانید با کارشناسان شرکت دماتجهیز مشورت نمائید.
- معمولاً پس از محاسبه فوق ، تا 20 درصد به عنوان ضریب اطمینان به ظرفیت محاسبه شده دیگ آبگرم موتورخانه اضافه می گردد.
- مهمترین نکته در استفاده از دیگ های چدنی عبارتست از محدودیت فشار کار و نیاز به آب بندی بوشن بین پره های دیگ چدنی پس از نصب.
- در صورتیکه تعداد واحدهای آپارتمان بیش از 6 واحد باشد استفاده از 2 دیگ حرارت مرکزی به موازات یکدیگر در موتور خانه که هریک دارای 70 درصد از ظرفیت مورد نیاز باشد موجب اطمینان خاطر در تامین پایدارگرمایش و آبگرم مصرفی مورد نیاز ساختمان می گردد.
- نصب ترمومتر مانومتر جهت نمایش دمای آب گرم موجود در دیگ و همچنین فشار سیستم گرمایش ساختمان روی هر دیگ چدنی شوفاژ موتور خانه الزامی است.
- همچنین نصب ترموستات مستغرق (آگوستات مستغرق) با دامنه دمایی 30 تا 90 درجه سانتی گراد (و یا 30 تا 110 درجه سانتی گراد) جهت تنظیم دمای دیگ و فرمان off-on به رله مشعل روی هر دیگ شوفاژ چدنی الزامی است.
- با توجه به اینکه نصب کلیه تجهیزات اصلی موتورخانه و از جمله دیگ حرارت مرکزی روی فونداسیون بتنی از قبل اجرا شده با ابعاد مناسب طبق پلان جانمایی و دقیقا در محل قرار گرفتن تجهیزات انجام می پذیرد ، لذا قبل از نصب تجهیزات اصلی موتورخانه از جمله دیگ شوفاژ چدنی نسبت به تعبیه فونداسیون بتنی مورد نیاز ، طبق ابعاد و استانداردهای تعریف شده ،اقدام نمایید.
گارانتی دیگ چدنی لوله و ماشین سازی ایران(MI3) مدلS-11
مدت گارانتی دیگ چدنی لوله و ماشین سازی ایران (MI3) مدل S از زمان تحویل، 5 سال می‌باشد، ضمن اینکه این دیگ‌ها دارای خدمات پس از فروش مادام العمر هستند.
| براساس نوع سوخت | دو گانه سوز |
| فشار کار | 10 بار |
| ظرفیت حرارتی(Kcal/hr) | 100,000 |
| براساس نوع دیگ | S |
| مدل | S90-11 | |
|
تعداد پره |
11 | |
|
ظرفیت ورودی |
kcal/hr | 116,000 |
| KW | 135.0 | |
|
ظرفیت خروجی |
kcal/hr |
100,000 |
| KW | 116.4 | |
|
حجم آب گیری دیگ (lit) |
48 | |
|
حجم محفظه احتراق (lit) |
- | |
|
افت فشار آب ( Δt=10˚ (m bar |
21.0 | |
|
افت فشار در محفظه احتراق (m bar) |
0.150 | |
| ابعاد دیگ (mm) | طول | 1195 |
| عرض | 390 | |
|
ارتفاع |
890 | |
|
وزن دیگ (kg) |
440 | |
|
حداکثر دمای کاری مجاز (Cº) |
- | |
|
حداکثر فشار کاری مجاز (bar) |
10 | |
| قطر دهانه مشعلگیر(mm) | 108 | |
| قطر دهانه دودکش دیگ (mm) | 185 | |
|
نوع سوخت مصرفی |
گاز طبیعی - گازوییل | |
| کشور سازنده | ایران | |
پرسش و پاسخ (0)
محصولات مشابه
دیگ چدنی لوله و ماشین سازی ایران (MI3) مدل Hyper-11
دیگ چدنی لوله و ماشین سازی ایران (MI3) مدل Hyper-12
دیگ چدنی لوله و ماشین سازی ایران (MI3) مدل Hyper-14
دیگ چدنی لوله و ماشین سازی ایران (MI3) مدل Hyper-15
دیگ چدنی لوله و ماشین سازی ایران(MI3) مدلS-8
عدم تطابق دیگ و مشعل با ظرفیّت اسمی
یک اشکال دیگ ام آی تری این است که مشعل بزرگ (مثلا 80/1 ایران رادیاتور) روی آن نصب نمی شود چون قطر شعله پوش آن کم است. البتّه با مبدل ممکن است وصل شود ، ولی عملکرد مناسبی ندارد. بنابراین برای ظرفیّت بیش از 100 هزار با مشعل های موجود در بازار ممکن است به مشکل بخورد. جدای از این نقیصه دیگ خوبی است
