شیر اطمینان دما و فشار رهانه
+
- ظرفیت: 1200 لیتر
- ابعاد(قطر، ارتفاع): 98 * 150 سانتیمتر
- سطح کویل: 29 فوت مربع
- تولید شده در دو نوع مختلف با ضخامت ورق بدنه 4 و 5 میلیمتری
- ساخته شده از ورق های فولادی گالوانیزه گرم ST37 مخصوص منابع فشار قوی
- اطلاعات بیشتر
خدمات قبل از فروش:
مشاوره مهندسی + محاسبات و تعیین ظرفیت
شرایط پرداخت مناسب + خدمات نصب استاندارد
تحویل 2 الی 4 روز کاری
30 ماه گارانتی طلایی دماتجهیز
10 سال خدمات پس از فروش
مجموعه تخصصی دماتجهیز دارای ۳ جواز کسب معتبر بوده و از سال 1383 فعالیت خود را آغاز نموده است.
با ثبت سفارش خريد بصورت پرداخت در محل ، كارشناسان ما با شما تماس خواهند گرفت
راهنمای انتخاب و خرید منبع کويلی ایستاده 1200 لیتری دماتجهیز
اگر مایل به تهیه و تدارک منبع آب، منبع آبگرم کویلی، منبع ذخیره سوخت و منبع ذخیره آب، بدون پرداخت هزینه‌های سنگین، زمان تحویل طولانی، قیمت فضایی و عدم پاسخگویی مناسب اغلب برندهای سنتی و قدیمی بازار تأسیسات هستید، به جای درستی مراجعه کرده‌اید و صمیمانه به شما تبریک می‌گوییم!
امیدواریم با مطالعه موارد ارائه شده زیر و تماس با کارشناسان بخش تجهیزات گرمایشی و موتورخانه در مجموعه دماتجهیز، تجربه مناسب و رضایت‌بخش خرید از این مجموعه پویا را کسب نمایید.
منابع آب گرم کویلی ایستاده دماتجهیز از ورقهای فولادی گالوانیزه گرم ST37 مخصوص منابع فشار قوی مطابق با استاندارد 17MN4 و DINI17155 تولید می گردد.
ضخامت ورق بدنه منبع کويلی ایستاده 1200 لیتری دماتجهیز با ضخامت 4 و 5 میلیمتر توسط شرکت دماتجهیز قابل ساخت و ارائه می باشد.
مزیت استفاده از منابع آبگرم کویلی نسبت به منابع دوجداره، سرعت و قدرت بیشتر منابع کویلی برای تأمین آبگرم مصرفی است.
در سایت مرجع و فروشگاهی دماتجهیز، مشخصات فنی و مناسبترین قیمت منبع کویلی، با گارانتی اصلی ، جهت ایجاد حس خوب خرید بهینه و هوشمند، برای شما عزیزان ارائه گردیده است.
ویژگی های منبع آب گرم کویلی ایستاده دماتجهیز
- عدسی های منبع کويلی ایستاده 1200 لیتری دماتجهیز به صورت لبه دار میباشند.

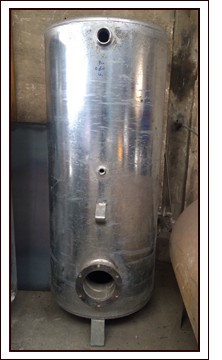

- بدنه منابع کویل دار (منبع آب کویلی) تولیدی شرکت دماتجهیز دارای 7 عدد بوشن جهت نصب لوله های مربوطه به شرح زیر میباشد:
1) بوشن ورودی آب سرد مصرفی 2) بوشن خروجی آبگرم مصرفی 3) بوشن تخلیه 4) بوشن نصب شیر اطمینان دما فشار 5) بوشن نصب ترمومتر 6) بوشن نصب فشار سنج 7) بوشن نصب ترموکوپل (شیر ترموستاتیک)
برای مشاهده اطلاعات فنی بیشتر جهت خرید منبع آبگرم کویلی ایستاده دماتجهیز روی قسمت "مشخصات فنی" در همین صفحه کلیک فرمائید.
نکات مهم هنگام سفارش منبع آب گرم کویلی ایستاده دماتجهیز
- ارتفاع ارائه شده برای منبع کویلی دماتجهیز فوق بدون در نظر گرفتن پایه می باشد.
- حد اقل ارتفاع مورد نياز بين بالای منبع آبگرم تا سقف موتور خانه 30 سانتيمتر مي باشد.
- در هنگام خرید منابع کویلی آبگرم ، علاوه بر ظرفیت منبع به جنس بدنه ، ضخامت ورق ، سطح حرارتی کویل و گارانتی آن نیز توجه فرمائید.
- کلیه منابع کویلی ایستاده دماتجهیز دارای پلاک مشخصات فنی ساخت (مدل ، ظرفیت و سال تولید ) و 30 ماه گارانتی طلایی شرکت دما تجهیز و 10 سال خدمات بعد از فروش می باشند.
- منابع آبگرم کويلي ایستاده در ظرفيت های بالاتر از 1500 ليتر درصورت سفارش مشتری و با قید در فاکتور فروش دارای دريچه باز ديد آدم رو مي باشند.

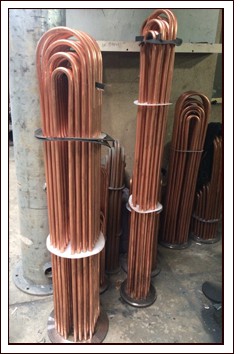

- کویل آبگرم یا بخار کلیه منابع کویل دار ایستاده دماتجهیز مطابق با استانداردهای معتبر و با ضخامت های مناسب تولید و عرضه میگردند. ضخامت کویل های آبگرم معمولاً 0.7 میلیمتر و ضخامت کویل های بخار معمولاً 0.9 میلیمتر میباشند.
- ضخامت ورق بدنه منابع دماتجهیز (منبع آب کویلی) بر اساس ظرفیت و فشار کاری تا ضخامت 16 میلیمتر نیز قابل ساخت و ارائه میباشند(بدیهی است در جوشکاری منابع با ضخامت بدنه بالا ، از روشهای استاندارد جوشکاری مربوطه استفاده می گردد.)
- قبل از سفارش منبع آبگرم نسبت به امکان عبور از درب موتورخانه و فضای ابعادی مناسب جهت نصب و بهره برداری آن اطمینان حاصل نمایید و در صورتي که منبع با ابعاد ديگری مورد نياز باشد ، ابعاد آنرا قبل از سفارش تعيين نمائيد.
- محاسبه حجم منبع کویلی آب گرم مورد نیاز، ضخامت و نوع ورق بدنه و عدسی ها ، بررسی ابعادی منبع کویلی از نظر امکان ورود و نصب در موتورخانه ساختمان و همچنین تعیین نوع کویل و سطح تبادل حرارتی کویل مورد نیاز باید به دقت انجام گیرد.
محاسبه ظرفیت مورد نیاز منبع آب گرم کویلی ایستاده
به منظور برآورد ظرفیت منبع آبگرم کویلی مورد نیاز ساختمان با در نظر گرفتن تعداد واحدها، نوع کاربری ساختمان، ضریب تقاضا، ضریب همزمانی و ضریب مصرف بطور تقریبی برای هر واحد مسکونی بین 100 تا 200 لیتر ظرفیت منبع آبگرم کویلی یا دوجداره در نظر گرفته می شود.
- استفاده از مبدلهای حرارتی صفحه ای برای تأمین آبگرم ساختمان فقط در صورتی مجاز است که موتورخانه ساختمان مجهز به سیستم سختی گیر آب باشد.
- درصورت استفاده از منبع آبگرم کویلی ایستاده جهت تامین آبگرم مصرفی ساختمان ، لازم است به منظور چرخش آب گرم دیگ موتورخانه در کویل منبع ایستاده از پمپ سیرکولاتور مناسب استفاده شود.
- در مورد محاسبه سطح تبادل حرارتی کویل در منبع کویلی بعنوان یک قاعده کلی می توان گفت برای محاسبه مقدار سطح تبادل حرارتی کویل منبع، کل گرمای مورد نیاز منبع را (با توجه به حجم منبع و اختلاف دمای آب سرد ورودی و آب گرم خروجی از منبع) بر ضریب کلی انتقال حرارت (U جنس کویل منبع) ضرب در اختلاف دمای لگاریتمی آب ورودی و خروجی تقسیم می نمائیم.
مزایای منبع کویلی دار نسبت به منابع دوجداره:
- منبع کویلی دار که در دو نوع ایستاده و افقی تولید می شوند برای تولید آب گرم مصرفی و بهداشتی (از آب سرد ورودی) در سیستم های گرمایش مرکزی ساختمان، مورد استفاده قرار میگیرند.
- مکانیزم عمل گرمایشی منابع کویلی استفاده از انرژی گرمایی آب یا بخار ورودی از دیگ حرارت مرکزی ساختمان در کویل نصب شده درون منبع و انتقال این انرژی گرمایی به آب سرد ورودی به داخل منبع آب گرم کویلی (مانند مبدل حرارتی) جهت گرم نمودن آب سرد ورودی است.
- جنس بدنه ی منابع کویلی معمولا از ورق گالوانیزه گرم می باشد ، اما در صورت استفاده از ورق سیاه ، جهت جلوگیری از فرسایش و اکسید شدن آن ، سطح داخلی منابع را با رنگ اپوکسی کاملاً پوشش می دهند.
- برتری منابع کویل دار نسبت به منابع دوجداره ، آسودگی تعمیرات آن بدلیل تک جداره بودن (در صورت نشت)، سرعت بیشتر گرم کردن آب سرد منبع و همچنین راندمان بالاتر کاری بدلیل وجود کویل (یا مبدل حرارتی) در داخل آن می باشد.
- منابع کویل دار آبگرم نیز مانند انواع منابع دیگر در مدل های عمودی و افقی و بر اساس محاسبه و سفارش کارشناس پروژه جهت نصب در موتورخانه ی هتل ها ، بیمارستان ها ، مجتمع های مسکونی و اداری، کارخانجات، استخرها و ... ساخته و با گارانتی معتبر ارائه میشوند.
نکات اجرایی نصب منبع آب کویلی:
- در نطر گرفتن فونداسیون بتنی با ابعاد مناسب و ارتفاع حداکثر 10 سانتیمتر جهت امکان استقرار و نصب تراز و پایدار منبع کویلی ایستاده در موتورخانه الزامی است.
- نصب شير اطمينان (دما و فشار) برای کليه منابع توليد آب گرم مانند منابع کویلی الزامي است.
- نمای لوله کشی شماتیک منبع آبگرم کویلی ایستاده
خرید مطمئن، بهینه و هوشمند
- منبع کويلی ایستاده 1200 لیتری دماتجهیز دارای 30 ماه گارانتی طلایی شرکت دما تجهیز و 10 سال خدمات پس از فروش می باشد.
- شرکت مهندسی دماتجهیز اطلاعات فنی و قیمت های تضمین شده انواع منبع آب گرم کویلی ایستاده دماتجهیز را با گارانتی طلایی جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند، ارائه نموده است.
- شرکت مهندسی دماتجهیز ساخت منابع خود را با در نظر گرفتن کلیه اصول مهندسی و استانداردهای روز دنیا انجام داده و با اطمینان از کیفیت محصولات خود حس خوب خرید بهینه و هوشمند را برای مشتریان خود به ارمغان می آورد.
- قیمت کلیه منابع آب گرم کویلی ایستاده دماتجهیز ارائه شده در سایت مرجع دماتجهیز بروز بوده و تخفیف های مورد نظر کارفرمایان محترم در این قیمت ها لحاظ گردیده است، بطوریکه این قیمت ها نیز شامل بخش تضمین بهترین قیمت سایت دماتجهیز می باشد. (به بخش تضمین بهترین قیمت های سایت دماتجهیز مراجعه کنید)
در ادامه لیستی از پروژه های اخیر منابع آب گرم کویلی ایستاده دماتجهیز ارائه می گردد:
- عمارت گلستان: منبع کویلی ایستاده 2000 لیتری دماتجهیز
- مادایران: 3 دستگاه منبع کویلی ایستاده 1500 لیتری دماتجهیز
- شرکت ناب ایگل: منبع آب گرم کویلی ایستاده 1500 لیتری دماتجهیز
- شرکت الماس بتن: منبع آب گرم کویلی ایستاده 1500 لیتری دماتجهیز
- شرکت سدفام توس: منبع آب گرم کویلی ایستاده 2000 لیتری دماتجهیز
- شرکت کومه زرین نما: منبع آب گرم کویلی ایستاده 1500 لیتری دماتجهیز
- سایت دو گروه بهمن: منبع آب گرم کویلی ایستاده 2000 لیتری دماتجهیز
- پروژه فرانتیوم: 2 عدد منبع آب گرم کویلی ایستاده 3000 لیتری دماتجهیز
- شرکت پارس ایزوتوپ: منبع آب گرم کویلی ایستاده 3000 لیتری دماتجهیز
- هتل یاکاموز اردبیل: 2 دستگاه منبع کویلی ایستاده 3500 لیتری دماتجهیز
- درمانگاه دی کلینیک ابوریحان: منبع آب گرم کویلی ایستاده 1500 لیتری دماتجهیز
- دانشگاه علوم پزشکی شاهرود: منبع آب گرم کویلی ایستاده 6000 لیتری دماتجهیز
- مجتمع تجاری مگامال اکباتان: منبع آب گرم کویلی ایستاده 4000 لیتری دماتجهیز
- شرکت ساختمانی آرمه نو: 4 عدد منبع آب گرم کویلی ایستاده 4000 لیتری دماتجهیز
- شرکت آرمه گروه پارسیان: 2 عدد منبع آب گرم کویلی ایستاده 1500 لیتری دماتجهیز
- پروژه مجتمع فراز کوهسار: 2 عدد منبع آب گرم کویلی ایستاده 1500 لیتری دماتجهیز
- شرکت هلدینگ پورا طب: دو عدد منبع آب گرم کویلی ایستاده 2500 لیتری دماتجهیز
- پروژه اندرزگو (آقای مهندس لطفی): منبع آب گرم کویلی ایستاده 2000 لیتری دماتجهیز
- دانشگاه آزاد اسلامی واحد شهرقدس: منبع آب گرم کویلی ایستاده 1500 لیتری دماتجهیز
- شرکت رضا راد (شهرک صنعتی ساوه) : منبع آب گرم کویلی ایستاده 1000 لیتری دماتجهیز
- تالار وحدت: ساخت دو دستگاه منبع آب گرم کویلی ایستاده 2000 لیتری دماتجهیز در محل
- پروژه تعمیرگاه مرکزی شماره 3 سایپا: منبع آب گرم کویلی ایستاده 3000 لیتری ورق 5 دماتجهیز
- شرکت هرم راه سازان: ساخت دو دستگاه منبع آب گرم کویلی ایستاده 1500 لیتری دماتجهیز در محل
- شرکت آب و فاضلاب منطقه ای استان تهران: 2 عدد منبع آب گرم کویلی ایستاده 3000 لیتری دماتجهیز
قابل ذکر است که امکان بازدید از پروژه های فوق پس از انجام هماهنگی با شرکت دماتجهیز میسر می باشد.
صفحه در باره ما را مشاهده فرمائید
| براساس نوع | منبع آب گرم کویلی ایستاده |
| بر اساس نوع جنس | گالوانیزه |
تشکر
با آقای مصفایی موافقم
واقعا اطلاعات کامل هستش
درباره اطلاعات فنی کامل
جنس ورق مورد استفاده در منابع کویلی ایستاده دماتجهیز " گالوانیزه" هستش و ضخامت اون هم نسبت به ظرفیت منبع کویلی از 3 میلیمتر تا 12 میلیمتر متغیره
پیروز باشید
تقدیر
ابتدا باید بگم :از اینکه چنین کالا هایی را با این جزئیات ومشخصات فنی وازهمه جالبتر قیمت وگارانتی در یکجا ارائه نمودید متشکرم
ضمنا منابع دما تجهیز هم قیمتش خوب بود و هم کار کرد خوبی داره
تکمیل اطلاعات
سلام
لطفا حالا که همه اطلاعات مورد نیاز رو دادین، به جنس ورق گالوانیزه مورد استفاده در ساخت منایع دماتجهیز هم اشاره کنید
|
مدل |
4 -DT.HW1200CV | 5 -DT.HW1200CV | |
| ظرفیت (Lit) | 1200 | 1200 | |
| سطح کويل (Ft.²) | 29 | 29 | |
| ضخامت ورق mm | 4 | 5 | |
| وزن Kg | 240 | 310 | |
| جنس ورق | گالوانيزه گرم | گالوانيزه گرم | |
| ابعاد(cm) | ارتفاع(بدون پایه) | 150 | 150 |
| قطر | 98 | 98 | |
