تفاوت منبع دوجداره و منبع کویلی

منبع آبگرم یکی از تجهیزات سیستم گرمایش مرکزی ساختمان است که به همراه دیگ، مشعل، پمپ و دیگر تجهیزات مربوطه، مجموعاً موتورخانه ساختمان را تشکیل می‌دهند. منبع آبگرم جهت تامین آبگرم مصرفی در سیستم گرمایش مرکزی ساختمان بکار گرفته می‌شود. در این مقاله به تفاوت منبع دوجداره آبگرم و منبع کویلی یا کویل‌دار آبگرم پرداخته شده است. لطفا در ادامه این مطلب همراه ما باشید تا منابع آبگرم دوجداره و کویلی را مورد بررسی و مقایسه قرار دهیم.

منبع دوجداره آبگرم

منبع دوجداره همانطور که از نامش پیداست از دو جداره مجزا به صورت استوانه افقی تشکیل شده است. آب سرد مصرفی ساختمان درون منبع اصلی که حجم بیشتری دارد وارد می‌شود و آب گرم سیستم گرمایشی که از بویلر یا دیگ تامین می‌شود درون جداره پیرامونی یا بیرونی منبع دوجداره جریان می‌یابد. منابع دوجداره معمولاً از ظرفیت 300 لیتری تا 1200 لیتری و با فشار کار حداکثر تا 8 بار و با استفاده از ورق گالوانیزه گرم با ضخامت 3 تا 6 میلی‌متر، تولید و مورد استفاده قرار می‌گیرند.

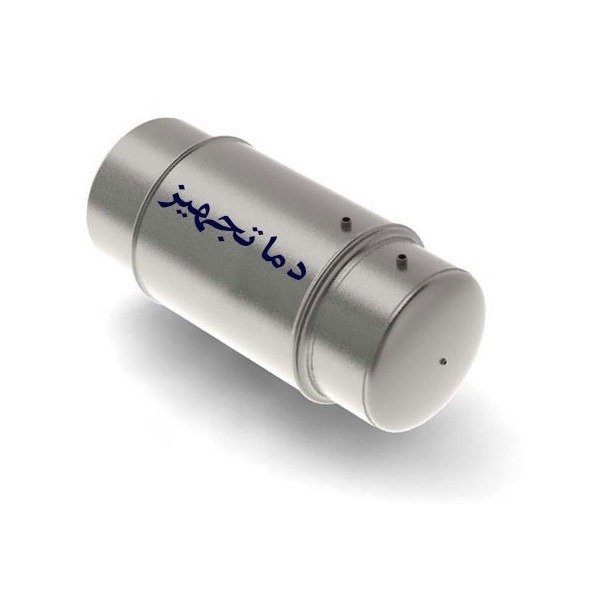

منبع آب گرم دوجداره دماتجهیز

نحوه عملکرد منبع دوجداره آبگرم

آب سرد بهداشتی از طریق لوله ورودی که در پایین منبع دوجداره قرار دارد وارد منبع اصلی (داخلی) می‌شود. همزمان آب گرم سیستم گرمایشی از طریق لوله ورودی آبگرم که در بالای منبع قرار دارد وارد جداره بیرونی شده و بین دو جداره داخلی و بیرونی جریان می‌یابد. لوله خروجی آب گرم مصرفی در بالای منبع قرار دارد و به دلیل اینکه بیشترین فرصت برای تبادل حرارت را داشته باشد در جهت مخالف لوله آب سرد ورودی قرار می‌گیرد و آبگرم مصرفی را تأمین و در شبکه لوله کشی آبگرم بهداشتی ساختمان جاری می‌شود. آب سیستم گرمایشی نیز پس از تبادل حرارت گرمای خود را از دست داده و از طریق لوله خروجی که در پایین منبع دوجداره قرار می‌گیرد از منبع خارج شده و جهت گرم شدن مجدد، به سمت بویلر یا دیگ موتورخانه هدایت می‌گردد. به طور کلی در اثر گردش آب گرم سیستم گرمایشی درون جداره خارجی (روی جداره داخلی)، آب بهداشتی و مصرفی در مخزن اصلی گرم می‌شود. تصویر زیر شماتیک عملکرد منبع دوجداره آبگرم موتورخانه را نمایش می‌دهد.

شماتیک منبع آب گرم دوجداره

نکته: در صورتیکه منبع دوجداره در ترازی بالاتر از دیگ موتورخانه نصب گردد، جهت گردش آب دیگ در جداره بیرونی منبع های دوجداره، الزامی به استفاده از پمپ سیرکولاتور (خطی) نیست و جریان آب گرمایش از دیگ تا جداره بیرونی منبع دوجداره بصورت ثقلی و خود به خود انجام شده و آب سرد درون مخزن اصلی (جداره دوم) را گرم می‌کند.

منبع کویلی آبگرم

در منبع کویلی یا کویل‌دار فقط یک جداره وجود دارد که درون آن لوله هایی افقی به شکل U یا دایره ای شکل (به نام کویل آبگرم) تعبیه شده است. این لوله ها معمولا مسی بوده و به دلیل قطر کم و قابلیت تبادل حرارت بالاتر لوله های مسی نسبت به لوله های آهنی، مورد استفاده قرار می‌گیرند. آب گرم سیستم گرمایشی درون لوله های کویل جریان می‌یابد و حرارت آن از طریق جداره این لوله ها به آب ذخیره شده در منبع کویلی منتقل گردیده و آنرا برای مصرف کاملاً گرم می‌کند.
منابع کویلی از ظرفیت 400 تا 8000 لیتر بر اساس محاسبات و نیاز هر ساختمان با ورق های فولادی با ضخامت مناسب از 4 تا 8 میلی‌متری تولید و مورد استفاده قرار می‌گیرند.

موضوع محاسبه و اجرای صحیح ضخامت ورق بدنه بر اساس حجم منبع و فشار کار آن بسیار مهم و حیاتی است. معمولاً ضخامت ورق عدسی های طرفین منابع کویلی در ظرفیت بالاتر از 3000 لیتر یک سایز بیشتر از ضخامت ورق بدنه استوانه ای منبع کویلی در نظر گرفته می‌شود.

همچنین اگر در ساخت منبع کویلی آب گرم از ورق گالوانیزه گرم با ضخامت مناسب و محاسبه شده استفاده گردد، نیازی به رنگ آمیزی بدنه آن وجود ندارد ولی در هر حال باید در محل جوشکاری های منبع و خصوصاً در قسمت داخلی که در تماس مستقیم با آبگرم مصرفی است حتماً از پوشش رنگ اپوکسی یا زینکای سرد استفاده گردد.

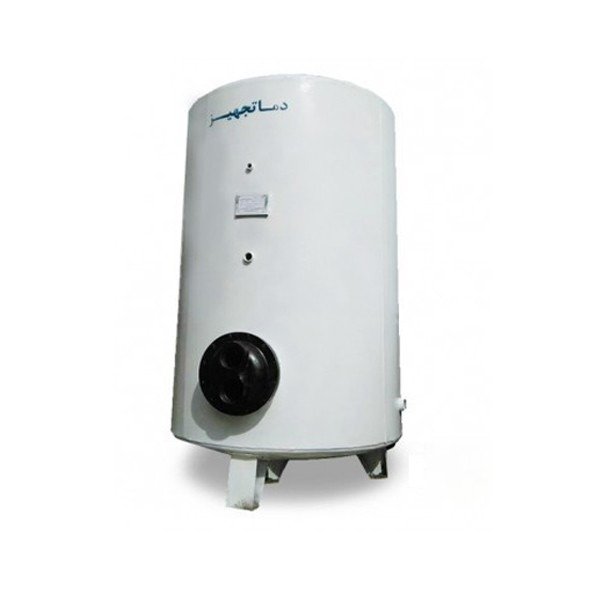

منبع آبگرم کویلی دماتجهیز

نحوه عملکرد منبع کویلی

نحوه عملکرد منبع کویلی به این صورت است که، آب گرم یا بخار دیگ حرارت مرکزی ساختمان درون کویل تعبیه شده در منبع کویلی جریان می‌یابد و انرژی حرارتی آن از جداره لوله های کویل به آب سرد بهداشتی درون منبع منتقل شده و باعث تولید آبگرم بهداشتی می‌شود.
لازم به ذکر است، در منبع کویلی افقی نیز چنانچه پایین ترین قسمت کویل، بالاتر از سطح کلکتور دیگ آبگرم موتورخانه باشد، تامین آبگرم مصرفی با منبع کویلدار افقی بدون استفاده از پمپ سیرکولاتور آبگرم قابل انجام است. در تصویر زیر می‌توانید شماتیک عملکرد منبع کویلی را مشاهده نمایید.

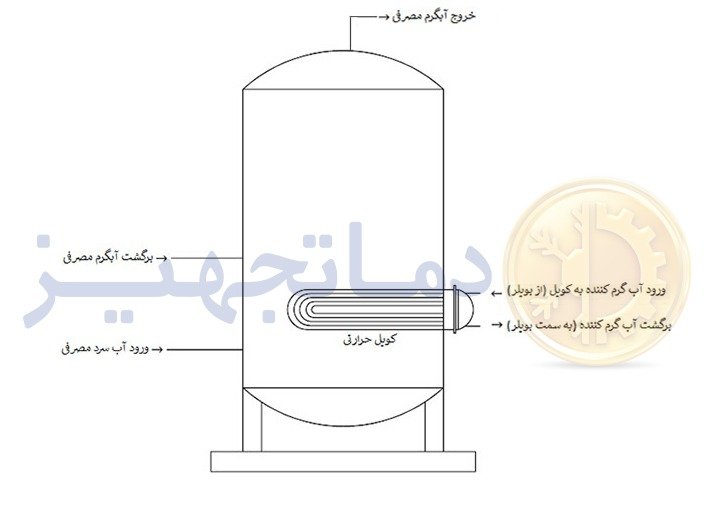

شماتیک منبع آب گرم کویلی

نکته: به منظور جریان آب گرم سیستم گرمایش در کویل منابع کویل دار، استفاده از پمپ سیرکولاتور آب گرم برای منابع کویلی ایستاده کاملاً الزامی است.

مقایسه منبع دوجداره و منبع کویلی

پیش تر درباره ی نحوه عملکرد منبع دوجداره و منبع کویلی صحبت کردیم. در ادامه به بررسی تفاوت منبع دوجداره و منبع کویلی می پردازیم.
تفاوت ظرفیت منبع دوجداره و کویل دار: منبع دوجداره و کویل دار تا ظرفیت 600 لیتری بازدهی یکسانی دارند اما هنگامی که این عدد به 1000 لیتر یا بالاتر افزایش یابد، استفاده از منبع کویلی بیشتر کاربرد دارد، زیرا راندمان حرارتی در منبع های دوجداره کاهش چشم گیری دارند. به همین دلیل استفاده از منبع دوجداره برای ظرفیت های پایین توصیه می شود.
تفاوت هزینه خرید منبع دوجداره و کویل دار : به دلیل دارابودن پمپ سیرکولاتور در منبع کویلی ایستاده و همچنین جنس کویل آن که از فلز مس، چدن و فلنج ساخته شده، هزینه بالاتری نسبت به منبع دوجداره دارد.
مقایسه هزینه تعمیر و نگهداری منبع دوجداره و کویل دار: به علت اینکه کویل منبع کویلی از مس ساخته شده، در تماس با آب لوله کشی دچار رسوب گرفتگی می شود و پس از مدتی نیاز دارد حتما به روش اسیدشویی تمیز شوند و پس از 2 بار اسیدشویی نیز نیازمند تعویض هستند. در صورتی که منبع دوجداره نیازی به اسیدشویی ندارد. منبع کویل دار به اسید شویی، تعویض کویل و تعویض مخزن نیاز دارد و همچنین ممکن است حتی در منبع کویل دار ایستاده نیاز به تعویض پمپ هم باشد؛ این درحالی است که منبع دوجداره نیز ممکن است از محل جوشکاری ها دچار خوردگی و سوراخ شود و باید معمولاً هر 10 یا 20 سال یکبار تعویض گردد.
