عایق حرارتی ساختمان

عایق حرارتی جهت کاهش اتلاف انرژی در تأسیسات حرارتی و برودتی ساختمان‌ها استفاده می‌شود. در ادامه اطلاعات فنی، کاربرد ها، نحـوه انتخـاب و بهترین قیمت عایق های حرارتی و برودتی ساختمان ارائه گردیده است.

راهنمای تخصصی انتخـاب و قیمت عایق حرارتی ساختمان

به طور کلی در تأسیسات حرارتی و برودتی ساختمان ها به منظور کم کردن اتلاف حرارت و کاهش مصرف انرژی، جلوگیری از نفوذ رطوبت و حتی انتقال صدا در سطوح ساختمان، لوله ها، مخازن و کانال ها از انواع عایق ها استفاده می گردد. استفاده از عایق ها علاوه بر تأسیسات گرمایش و سرمایش ساختمان ها در صنایع مختلفی مانند صنایع پتروشیمی، نفت، شیمیایی، خودرو سازی، کشتی سازی، هواپیما سازی، نیروگاهی، داروسازی و... نیز کاربرد بسیار وسیعی دارد.
سیر تکاملی عایق ها، مسیری طولانی را طی کرده که از جمله آنها دوران گذار از عایق های معدنی مانند پشم شیشه و پشم سنگ بوده و هم اکنون به نسل جدیدی از عایق که به عایق های پلیمری موسوم است، منتهی گردید. عایق های پلیمری دارای مزایای بسیاری از جمله سهولت نصب، انعطاف پذیری و سبک وزنی هستند.

دمـاتجهیـز؛ راهنمای تخصصی انتخاب و قیمت تجهیزات تهویه و تاسیسات (از سال 1383)

• طبق مبحث 14 مقررات ملی ساختمان در خصوص استفاده از انواع عایق ها در سیستم های حرارتی و برودتی باید موارد زیر کاملا رعایت گردند:

الف) در لوله کشی تأسیسات مکانیکی ساختمان لوله ها باید طبق الزامات فنی مربوطه عایق کاری شوند.

ب) جنس عایق و روکش ضد‌‌‌ رطوبت آن باید برای کار در دمای سیستم لوله کشی و سیال سرد و گرم عبوری در لوله و همچنین شرایط محل نصب ( از نظر میزان رطوبت و عدم امکان کندانس بخار‌آب اشباع موجود در هوای محل روی سطوح عایق‌کاری شده) مناسب باشد و البته عایق لوله و نیز روکش عایق باید از جنس نسوز باشد.

شاخص پیشروی شعله عایق حداکثر ۲۵ و شاخص گسترش دود آن حداکثر ۵۰ طبق استانداردهای ANSI٫ASTM E84 یا UL 723 یا  DIN 4102-131 باشد.

1. در لوله کشی هر منطقه از ساختمان عایق و روکش آن باید از جنسی انتخاب شود که درمقررات مربوط به حفاظت از آن منطقه ساختمان در برابر آتش تعیین و مقرر شده است.
2. استفاده از مواد و مصالح سوختنی به عنوان عایق روکش عایق و مواد کمکی مانند چسب نوار چسب و جز آنها در عایق کاری مجاز نیست.
3. قسمت هایی از طول لوله که از دیوار آتش در طبقات ساختمان عبور می کند مطلقا نباید دارای عایق یا روکش عایق باشد.

• ضخامت عایق

جدول "الف" کمینه ضخامت عایق لوله در سیستمهای مختلف لوله کشی را نشان می دهد

(۱) چنانچه الزامات عایق حرارتی لوله در این مبحث با مبحث نوزدهم متفاوت باشد الزامات  سختگیرانه تر باید رعایت شود.

جدول "الف": کمینه ضخامت عایق لوله به میلی متر

سیستم	نوع	دامنه دمای کار (°C)	حداکثر فشار کار (Bar)	(mm) قطر اسمی لوله
				انشعاب تا 50	25 و کمتر	32 تا 50	65 تا 100	125 تا 150	200 و بیشتر
تأسیسات گرمایی با آب گرم‌کننده	دمای پایین	تا 120	11	25	38	38	38	38	75
	دمای متوسط	121 تا 175	10.3	25	38	38	50	65	75
	دمای بالا	176 تا 230	21	25	38	38	50	65	75
تأسیسات گرمایی با بخار	کم‌فشار	تا 120	1	25	38	38	38	38	75
	پرفشار	بیش از 120	8.5	25	38	38	50	65	75
تأسیسات سرمایی با آب سردکننده	—	4.4 تا 12.8	8.5	13	13	20	25	25	25

دمـاتجهیـز؛ هـــزاران محصـول برای هـــزاران پــروژه (از سال 1383)

مقادیر جدول برای قابلیت هدایت گرمایی عایق برابر Btu.in٫h.f.F) ۰٫۰۳۴ W٫m.K) و دمای محیط ۲۴ درجه سلسیوس (۷۵ درجه فارنهایت) تنظیم شده است.

1. ضخامت عایق لوله انشعاب تا قطر ۵۰ میلی متر (۲ اینچ) برای حالتی مقرر شده است که طول انشعاب از ۳٫۶ متر (۱۲ فوت) بیشتر نباشد.
2. در عایق کاری لوله های تأسیسات سرمایی شرایط چگالش بخار آب موجود در هوا، باید الزامات فنی مربوطه در بند "ب" در نظر گرفته شود.

ب) اندازه ضخامتهای داده شده در جدول "الف" بدون در نظر گرفتن امکان چگالش بخار آب بر روی سطوح لوله و سطوح عایق لوله تعیین شده است. در صورت احتمال چگالش بخار  آب در سطوح خارجی لوله و سطوح عایق لوله ضخامت عایق در هر مورد باید محاسبه شود و مورد  تأیید قرار گیرد.

پ) اگر قابلیت هدایت گرمایی عایق با W/m.k 0/034 و دمای محیط با ۲۴ درجه سلسیوس (۷۵ درجه فارنهایت) که جدول برای آنها تنظیم شده است متفاوت باشد باید با روشهای مهندسی مورد تأیید مقادیر ضخامت خوانده شده از جدول "الف" تصحیح شود.

ت) اگر لوله در معرض یخ زدن قرار داشته باشد برای جلوگیری از یخ زدن سیال داخل لوله باید  ضخامت عایق با روشهای مهندسی مورد تأیید تصحیح شود و یا از روش مورد تأیید دیگری جز عایق کاری استفاده شود.

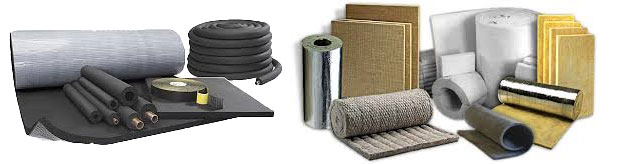

البته لازم به ذکر است که انواع عایق های حرارتی و برودتی شامل انواع پشم شیشه تا پلاستوفوم و فومهای سفید لوله‌ای و فومهای سیاه الاستومری دارای ضریب هدایت حرارتی بین ۰/۰۳ تا ۰/۰۴۵ هستند و عملا تفاوت معنا داری با هم ندارند.

در مورد عایقکاری لوله‌ها و کانالهایی که سیال سرد با دمای کمتر از نقطه شبنم بخارآب موجود در هوا را منتقل میکنند علاوه بر انتقال حرارت باید دمای سطح خارجی عایق نیز محاسبه شود تا ضخامت مناسب انتخاب شود.

همچنین باید به مقاومت عایق نسبت به نفوذ بخار آب به داخل عایق در خصوص لوله ها و یا هر سطح عایق شده پیرامونی توجه کرد چون نفوذ بخارآب به داخل عایق علاوه بر آنکه خاصیت عایقی را از بین میبرد باعث کندانس یا چگالش در سطح داخلی عایق و روی لوله و کانال شده و باعث پوسیدگی آنها میشود.

به همین علت مثلا در عایق لوله‌های کولرهای گازی علاوه بر مقاومت حرارتی باید مقاومت در مقابل نفوذ بخارآب هوای محیط نیز در نظر گرفته شود. اگر ضریب مقاومت پشم شیشه یا پشم سنگ در مقابل نفوذ بخارآب برابر ۱ باشد ضریب مقاومت رطوبت در عایقهای الاستومری در حدود ۷۰۰۰ است!

نحوه انتخاب و سفارش عایق حرارتی

در انتخاب و سفارش عایق حرارتی باید به موارد زیر توجه داشت:

1. اختلاف دمای دو سطح عایق
2. ضریب انتقال حرارتی عایق
3. جنس عایق و روکش آن
4. میزان رطوبت در محیط و امکان کندانس یا تقطیر بخار‌آب موجود در هوا روی سطح خارجی عایق و نفوذ آن به داخل عایق

انتخاب نوع عایق حرارتی به دمای محیط، ایمنی، شرایط محیطی و قیمت آن بستگی دارد. ضخامت عایق حرارتی باید به گونه ای انتخاب شود که از نظر اقتصادی به صرفه باشد، یعنی این که با حداقل ضخامت عایق از هدررفتن انرژی جلوگیری گردد. مصالح عمده عایق حرارتی عبارتند از:
بتن سبک (بتن گازی و بتن کفی)، دانه های سبک، کاغذ و آلمینیوم، پنبه کوهی، چوب پنبه پرس شده، تخته های فیبری، الیاف معدنی، پشم سنگ، پشم شیشه، شیشه اسفنجی، پوکه معذنی، پرلیت، تخته های گچی سبک با روکش آلمینیومی و ساده، مواد پلاستیکی، ساقه های تو خالی، پشم چوب و انواع مختلف عایق های پلیمری و فوم ها.
همچنین در هنگام انتخاب و سفارش عایق حرارتی موردنیاز می توانید با کارشناسان فروش شرکت دماتجهیز به عنوان مرکز مشاوره و فروش انواع تجهیزات سرمایش و گرمایش مشورت نمائید.

خرید عایق حرارتی

بهترین عایق حرارتی، عایقی است که استفاده از آن در ساختمان در فصل تابستان باعث خنک نگه داشتن ساختمان و در فصل سرد سال از هدررفت گرمای هر یک از اِلمان های ساختمان و تأسیسات و حتی محیط داخلی جلوگیری کند. جهت انتخاب و خرید آسان عایق حرارتی ساختمان، ابتدا باید محل مورد استفاده، نوع و جنس آن را تعیین کنید. در مجموعه تخصصی دماتجهیز، اطلاعات فنی ده ها مدل از انواع عایق حرارتی و برودتی ساختمان، از برندهای معتبر با گارانتی اصلی، جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند ارائه گردیده است.

دمـاتجهیـز؛ راهنمای انتخاب و خرید تجهیزات تهویه و تاسیسات (از سال ۱۳۸۳)

قیمت عایق حرارتی ساختمان

با توجه به انواع مختلف عایق حرارتی که با قیمت های متفاوتی به فروش می‌رسد، در مجموعه تخصصی دماتجهیز، انواع عایق حرارتی ساختمان را با بهترین قیمت، انتخاب و مورد بررسی قرار دهید. لازم به ذکر است که قیمت های ارائه شده در مجموعه تخصصی دماتجهیز به روز بوده و تخفیف های مورد نظر مصرف کنندگان در این قیمت ها لحاظ گردیده است.

در اجرای عایق کاری باید به موارد ذیل توجه داشت

1. جنس عایق و روکش آن باید با آنچه در مقررات ملی ساختمان ایران برای حفظ آن منطقه از ساختمان در برابر آتش مقرر شده هم مطابق باشد.
2. استفاده از مواد و مصالح سوختی به عنوان عایق، روکش عایق و دیگر مواد کمکی مجاز نیست.
3. برای لوله هایی که در معرض یخ زدن هستند، باید ضخامت عایق با محاسبه دقیق مهندسی انتخاب گردیده یا اینکه از روش های دیگری جز عایق کاری استفاده گردد.
4. ضخامت عایق بر مبنای محاسبات مهندسی تعیین می گردد و توجه داشته باشید که همیشه ضخامت بیشتر عایق سبب کم شدن اتلاف حرارتی نمی گردد.
5. در محل های که بدلیل وجود رطوبت در هوای محیط، امکان کندانس آب روی سطح عایق وجود دارد، استفاده از روکش های ضدآب روی عایق کاملا ضروری است.



اطلاعات عمومی در خصوص انواع عایق های حرارتی و برودتی در تاسیسات ساختمان

در انتخاب نوع عایق حرارتی در دسته تاسیسات گرمایشی ساختمان و موتورخانه باید به دمای عملکرد سیستم و همچنین شرایط محیطی و حتی ایمنی مناسب در شرایط متفاوت، توجه کرد.

عایق الیاف معدنی

عایق الیاف معدنی از خرد کردن دانه بندی سنگ آتش فشانی دیر ذوب ساخته می شود. این عایق ها علاوه بر اشتعال ناپذیر بودن، عایق حرارت و صوت هم هستند که به شکل حصیر سبک ارتجاعی یا بدون پوشش برای عایق کاری بام های شیب دار و یا در صفحات پوشش زیرین استفاده می شود. از دیگر ویژگی های قابل توجه در عایق الیاف معدنی جلوگیری از رشد قارچ و کپک و بدون بو و نم‌گیر بودن آن ها است.

عایق پشم سنگ

یکی از متداول ترین عایق های حرارتی موجود، عایق پشم سنگ است که به نسبت دیگر عایق ها وزن کمتری دارد و بعد از خشک شدن ویژگی های خود را حفظ می‌کند. یکی از امتیازات این عایق ها کارکرد ساده آن است که باعث محبوبیت آن شده و همچنین عایق پشم سنگ با کلیه مصالح ساختمانی سازگاری دارد.
استفاده در موقعیت های ضد حریق ساختمان، یکی از مهم ترین کاربردهای این عایق است. در واقع از این پوشش می توان برای حفاظت از سازه های فلزی، چاهک های آسانسور، تأسیسات الکتریکی، راهروهای فرار و غیره در برابر حریق نیز استفاده نمود.

عایق پشم شیشه

عایق پشم شیشه با الیاف بسیار نازک تارهای شیشه که تقریباً به هم متصل و پس از سرد شدن با همدیگر دسته می شوند و روی کاغذ کرافت، سربی، قیری یا تور الیاف دار قرار می گیرند، تشکیل می‌شود. پشم شیشه به دلیل نسوز بودن برای عایق بندی بام های شیب دار بر روی ورقه های پوشش زیرین و در بام های تخت در زیر پوشش آسفالتی یا نمدی استفاده می شود. توجه داشته باشید که این عایق حرارتی باید کاملاً از رطوبت دور بماند.

عایق پلاستیک ها

این عایق ها انواع پلاستیک ها را شامل ‌می شوند که به دلیل تنوع در نوع پلاستیک های موجود، باعث تنوع این نوع از عایق های حرارتی شده اند که در بازار به طور مثال با نام های  فومهای پلی استایرن، پلی اتیلن، پلی یورتان، پلی وینیل کلراید و عایق های فوم EPDM (اتیلن-پروپیلن-داین-منومر) با خصوصیات و کاربری های متفاوتی عرضه می‌شوند.

عایق شیشه اسفنجی

شیشه اسفنجی با استفاده از شیشه خالص که تا بیست برابر حجم خود منبسط می گردد و به صورت صفحات صلب و اسفنجی عایق بندی تبدیل می شود. این عایق از مقاوت فشاری خوبی برخوردار بوده و یکی از ویژگی های مهم و کاربردی که باعث شده در تقسیم بندی انواع عایق های حرارتی قرار بگیرد، نسوز بودن آن است.

عایق پرلیت

پرلیت نوعی سنگ آتشفشانی است که در مناطق مرطوب تشکیل می شود. یکی از ویژگی های این سنگ که باعث شد از آن به عنوان عایق حرارتی استفاده شود، غیرآلی بودن آن است و این به آن معناست که این عایق با اکثر اسیدها وارد واکنش نمی شود و در برابر پوسیدگی و حمله موریانه ها نیز کاملا مقاوم است.
پرلیت معایب چشمگیری دارد و باید در هنگام خرید توجه داشت که مقاومت فشاری این عایق پایین است، لذا نباید در مکانهایی که تحت فشار و رطوبت زیاد هستند، مورد استفاده قرار بگیرد. همچنین به علت اتصال سوراخ های آن به هم، مانند اسفنج آب را میمکد و با نفوذ آب در آن، مقاومت آن کاهش می یابد.

عایق تخته های فیبری

این ماده از فشرده کردن پشم نمد و دیگر الیاف گیاهی به صورت تخته های صلب ساخته می شود که به سادگی رطوبت را جذب می‌کند و اشباع می‌شود و مقامت مکانیکی و پایداری خود را در برابر انتقال حرارت از دست می دهد. این عایق نیز مقاومت ضعیفی در برابر آتش دارد به همین دلیل گزینه مناسبی برای استفاده در ساختمان سازی نیست، اما با توجه به قیمت پایین و پایداری ابعاد آن، به همراه پوشش زیرین از عایق پلاستیک به عنوان زمینه ای برای آسفالت و پوشش نمدی در برخی پروژه ها استفاده می شود.

عایق تخته چوب پنبه فشرده

این عایق ها از فشرده کردن دانه های چوب پنبه توسط صمغ طبیعی آن در کنار هم تولید می شوند و بسیار گران قیمت هستند. این عایق حرارتی در برابر رطوبت مقاوم است به همین دلیل در مکان های مرطوب طرفداران بسیاری دارد و در کاربری های متفاوت استفاده می‌شود. نکته قابل توجه در مورد این عایق، مقاومت کششی ضعیف آن بوده، اما در عوض به همان میزان از مقاومت فشاری بالایی برخوردار است.

ویژگی‌ها و کاربرد انواع عایق حرارتی ساختمان

در اغلب موارد از عایق حرارتی در صنایع مختلف استفاده می شود و هر کدام دارای کاربردهای گوناگونی هستند. عایق حرارتی ساختمان با حفظ دمای مناسب در ساختمان ها (سرمایش و گرمایش)، مقدار زیادی از مصرف انرژی را کاهش می دهد. در این صورت به کارگیری عایق حرارتی ساختمان در این مسیر، نقش مهمی دارد. از ویژگی های مهم عایق در سیستم های حرارتی و برودتی ساختمان می توان به موارد زیر اشاره کرد:

• لزوم طول عمر بالا
• دارای چگالی مناسب
• مقاومت بالا در مقابل اشعه ماورا بنفش
• عدم تغییر شکل در برابر حرارت و گرمای زیاد
• خنثی بودن عایق ها در مقابل مواد شیمیایی
• ثابت نگه داشتن ضریب انتقال حرارت و بهبود عملکرد حرارتی
• ضروری و الزامی بودن مقاومت عایق ها در مقابل میکروب و قارچ
• مقاومت بالای عایق حرارتی در مقابل آتش سوزی و تأمین امنیت ساکنین

ویژگی‌ها و کاربرد عایق‌های الیاف معدنی

• مقاوم در برابر رشد قارچ ها
• ضد رطوبت و جذب نکردن بو
• استفاده از سنگ آتش فشان برای ساخت عایق الیاف معدنی، دیر ذوب شدن و پایداری بالا در مقابل حرارت

کاربرد وویژگی‌های عایق‌های پشم سنگ

• استفاده به عنوان عایق حرارتی و صوتی
• جذب بالای آب، رطوبت و ممانعت از امکان رشد قارچ یا کپک
• دارای مقاومت حرارتی بسیار بالا در این عایق ها و امکان به کارگیری در پالایشگاه ها، نیروگاه ها برای عایق کاری لوله و مخازن بزرگ

ویژگی‌ها و کاربرد عایق‌های پشم ‌شیشه

• استفاده به عنوان عایق حرارتی و صوتی
• حبس هوا توسط الیاف و ممانعت از انتقال آن به بیرون
• دارای وزن کم و اهمیت بالای آن برای مکان های سبک سازی

ویژگی‌ عایق‌های پلاستیک

• سبک
• تنوع بالا
• نصب آسان

ویژگی‌های عایق‌های شیشه اسفنجی

• غیر قابل احتراق
• سازگاری با محیط زیست
• استحکام مکانیکی مناسب
• خنثی بودن از لحاظ شیمیایی
• ممانعت از رشد و نفوذ حشرات موذی
• ثبات ابعادی در شرایط محیطی مختلف
• افت نکردن عملکرد آن در زمان های مختلف

کاربرد و ویژگی‌های عایق های پرلیت

• حفظ خاصیت عایق بودن در دمای بالا
• مقاوم در مقابل حمله موریانه و پوسیدگی
• استفاده در صنایع مختلف به دلیل رسانای ضعیف، سختی کم و غیرقابل احتراق بودن

ویژگی عایق های تخته فیبری

• استحکام مکانیکی بالا
• مقاومت بالا در برابر حرارت

ویژگی‌ها و کاربرد عایق های تخته چوب پنبه فشرده

• توانایی بالا در تحمل فشار
• مقاومت در برابر سایش و رطوبت
• استفاده از دانه های چوب پنبه فشرده

دمـاتجهیـز؛ بهترین قیمت ها و برندهای معتبر تجهیزات تهویه و تاسیسات (از سال ۱۳۸۳)



• کاربر گرامی:

1. ضمن تشکر از جنابعالی جهت اطمینانی که به نظرات فنی کارشناسان فروش دماتجهیز دارید، لازم به ذکر است اصولا تعیین و انتخاب برند محصول موردنظر براساس سابقه، قدرت برند، خدمات و قیمت محصول نهایتا توسط خریدار تعیین میگردد. اما در انواع عایق حرارتی ساختمان، اغلب کاربران و خریداران برندهای پرفروش را با توجه به کیفیت، قیمت و خدمات بعد از فروش آن‌ها انتخاب و خرید می‌نمایند.


2. چنانچه پس از مطالعه مطالب ارائه شده فوق، سوالات بیشتری جهت تصمیم‌گیری برای تهیه عایق حرارتی ساختمان نیاز دارید، می‌توانید پس از تماس با مجموعه دماتجهیز و شماره‌های داخلی 117 - 121 - 122، از کارشناسان فروش بخش تجهیزات تهویه مطبوع و گرمایشی و موتورخانه مشاوره بگیرید و سوالات خود را مطرح نمایید.

"از دماتجهیز با اطمینان و خیال آسوده خرید کنید"

گواهی‌نامـه ثبت علامت تجـاری + گواهی‌نامـه‌های پروانـه کسـب از اتحادیـه‌های اصنـاف لوازم شوفاژ و تهویـه مطبـوع + اتحادیـه تخصصـی تولیـدکنندگان تجهیـزات تهویـه مطبـوع و شوفـاژ + اتحادیـه کسب‌وکارهای مجـازی

حضور دماتجهیز در نمایشگاه های بین المللی تاسیسات ساختمانی و سیستم های سرمایشی و گرمایشی از سال 1384 تا 1387


مجموعه تخصصی دماتجهیز علاوه بر جواز کسب معتبر از اتحادیه صنف شوفاژ و تهویه مطبوع، دارای نماد اعتماد الکترونیکی بوده و فعالیت سایت فروشگاهی خود را از سال 1383 در دفتر مرکزی تهران آغاز نموده است.

بیشتر ببینید، بهتر انتخاب کنید

W/m.² ˚C)/5.678264 = B.T.U./ft.²˚F)
1B.T.U. In./ hr. Ft.²˚F= 0.1442 W mK
1B.T.U. /hr.Ft²= 3.155 W/M.²1
1Kj/M2 =0.0881B.T.U/F
