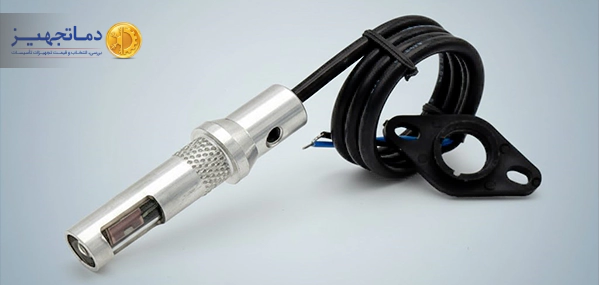

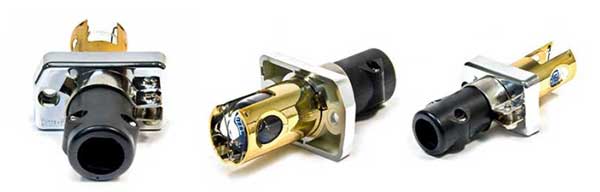

فتوسل مشعل

راهنمای عملکرد فتوسل در مشعل:

بطور کلی فتوسل ها وسایلی حساس به نور هستند که پس از برخورد نور به سلول فتوالکتریک تعبیه شده در حباب شیشه ای آنها ولتاژ الکتریکی ایجاد کرده و با کمک این ولتاژ وضعیت وسایل برقی و الکترونیکی را از روشن به خاموش یا بالاعکس تغییر می دهند. با ما همراه شوید تا در ادامه این مقاله به معرفی و بررسی عملکرد انواع فتوسل مشعل بپردازیم.

عملکرد فتوسل در مشعل:

زمانیکه شعله مشعل یا بویلر خاموش شود، فتوسل (سولفید کادمیوم) سیگنالی را به رله مشعل می فرستد و بعد از زمانی در حدود 15 تا 20 ثانیه شیر برقی سوخت مشعل بسته یا قطع می شود. درصورتیکه شیشه ای حباب فتوسل کثیف شده باشد، ممکن است برروی عملکرد تشخیص شعله مشکل ایجاد کرده و عملکرد ترانس جرقه زن قطع نگردد و یا مشعل به اشتباه خاموش شده و یا به موقع خاموش نشود. برای جلوگیری از اینکار باید صفحات فتوسلی را درون محفظه قرار داده و در محلی که اجزاء داخل دیگ و شعله قابل دیدن باشد، نصب نمود. پس فتوسل در مشعل های گازوئیلی و مشعل های گاز سوز بمنظور ارائه فرمان به ترانس جرقه زن مشعل پس از تشکیل شعله و احتراق و جلوگیری از انباشت سوخت در داخل کوره دیگ و احتمال بروز انفجار کاربرد دارد.
فتوسل ها معمولا از صفحاتی کوچک و از جنس سرامیک آغشته به ماده ای مارپیچ (سولفید کادمیوم) بنام سلول فتوالکتریک تشکیل شده اند و خاصیت نیمه رسانایی دارند. دو سر مارپیچ توسط دو رشته سیم به پایه رله مشعل متصل شده و این مجموعه درون یک محفظه شیشه ای قرار دارد. (سولفید کادمیوم به نورحساس بوده و درصورت عدم تابش نور به آن مقاومت الکتریکی اش بسیار بالا می رود (حدود دومگا اهم که اهم متر آنرا بی نهایت نشان می دهد ) و زمانیکه نور به آن بتابد مقاوت الکتریکی آن بسیار کاهش می یابد( حدود 600 اهم )).
پس زمانیکه مشعل روشن است فتوسل نور را دریافت کرده و مقاومت سولفید کادمیوم کاهش می یابد و در نتیجه جریان القایی ضعیفی در مدار رله برقرار می شود، با خاموش شدن مشعل دیگر برق به فتوسل نمی رسد و چون مقاومت الکتریکی سولفید کادمیوم بسیار افزایش پیدا می کند، جریانی به پایه رله نرسیده و اصطلاحا رله ریست می شود. فتوسل ها در زمانی کمتراز 0.08 ثانیه بعد از خاموش شدن مشعل، شیر برقی مشعل را بسته و مشعل را از کار می اندازند.

فتوسل ها در مشعل ها، لامپ های اتوماتیک، سلول های خورشیدی، دیودهای نوری، دوربین های عکاسی، سنسور تشخیص دود و ... کاربرد دارند.

مقاومت اهمی فتوسل ها متفاوت بوده و به نوع کاربری و شدت نور نیز بستگی دارد.

نکاتی که در هنگام استفاده از فتوسل باید به آن توجه داشت:

• حباب شیشه ای چشم فتوسل باید همیشه تمیز باشد تا نور بطور کامل به آن بتابد.
• نور متفرقه بجز منبع نور مورد نظر، نباید به چشم فتوسل بتابد. بنابراین فتوسل را در جای خود به گونه ای بچرخانید تا سنسور آن (سلول فتوالکتریک) دقیقا روبروی محفظه احتراق دیگ یا هیتر قرار بگیرد.
• جهت عملکرد صحیح فتوسل، دمای محل نصب فتوسل ماکزیمم 60 درجه سانتیگراد باشد

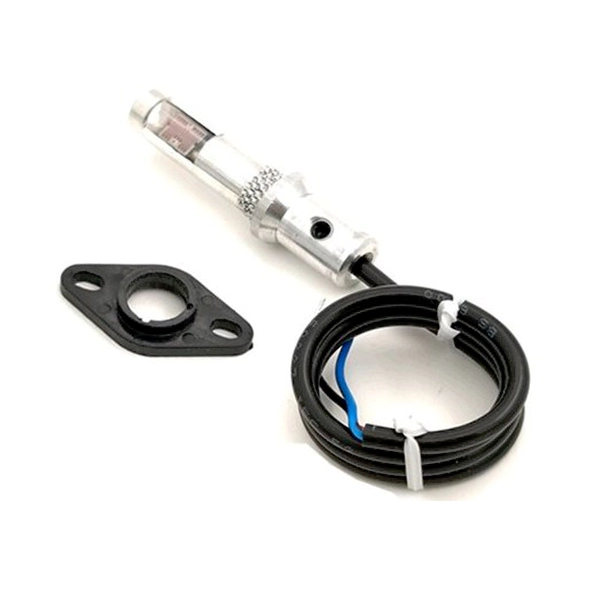

• درصورتیکه دمای پیرامون فتوسل مشعل بیشتر از 60 درجه سانتیگراد است از فوتوسل با کلاهک آلومینیومی استفاده شود.
• برای مشعل های جت هیتری از چشم های مخصوص آنها استفاده شود.
• از اتصال فاز و نول به چشم جلوگیری کنید و جهت کارایی بهتر فتوسل، از سرویس دوره ای استفاده نمایید.
