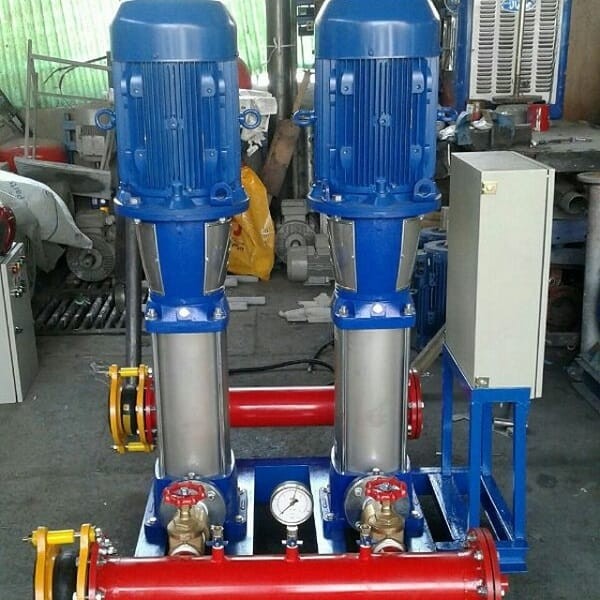

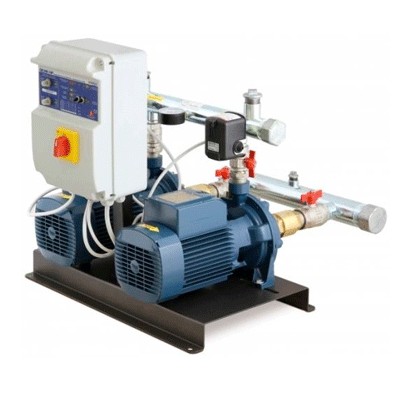

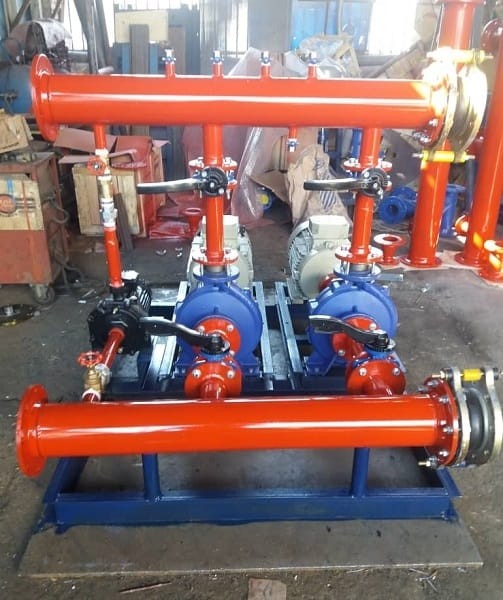

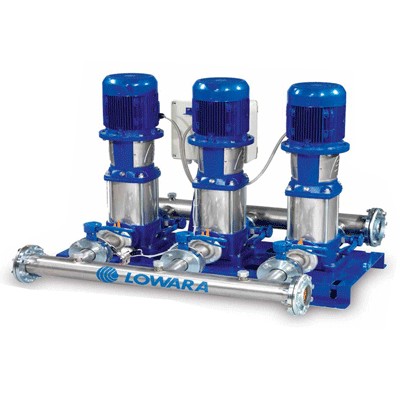

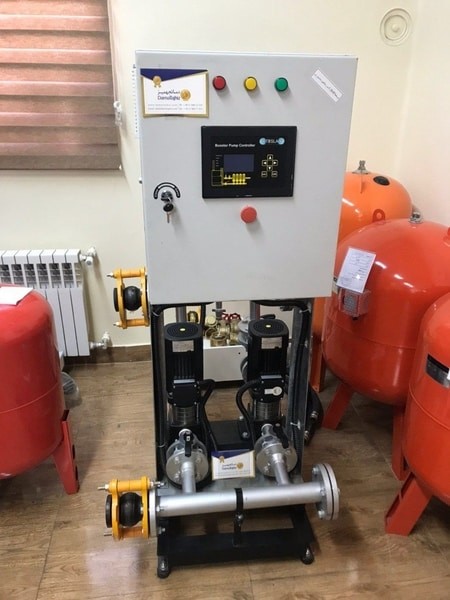

بوستر پمپ دماتجهیز مدل B.W.S.I.D.T PENTAX

ارائه مشاوره و محاسبات بوستر پمپ استفاده از الکتروپمپ های با گارانتی و اصالت استفاده از شیرآلات و اتصالات اروپایی استفاده از کلکتورهای گالوانیزه گرم تابلوی هیوندای کره یا تله مکانیک (اشنایدر)

خدمات قبل از فروش:
مشاوره مهندسی + محاسبات و تعیین ظرفیت
شرایط پرداخت مناسب + خدمات نصب استاندارد

استعلام قیمت
بدون مالیات
مدل مورد نظر را از لیست زیر انتخاب کنید
تعداد
محصولات در دسترس با خصوصیات متقاوت

اطلاعات وارد شده صحیح نمیباشد
برای اطلاع از قیمت و موجودی کالا با شماره 88822550-021 داخلی 122 یا 124 تماس حاصل فرمائید.
گارانتی

15 ماه گارانتی طلایی دماتجهیز

10 سال خدمات پس از فروش

مجموعه تخصصی دماتجهیز دارای ۳ جواز کسب معتبر بوده و از سال 1383 فعالیت خود را آغاز نموده است. با ثبت سفارش خريد بصورت پرداخت در محل ، كارشناسان ما با شما تماس خواهند گرفت

پرداخت اقساطی پرداخت اقساطی

مجموعه دمـاتجهیــز امکان خرید اقساطی کالاهای سایت را فراهم نموده است. فرایند خرید اقساطی از این روش طی مدت ۱۰ الی ۱۵ روز انجام می شود و...
اطلاعات بیشتر و ثبت سفارش >
جدید
نمایش همه محصولات ازدماتجهیز

راهنمای انتخاب و خرید بوستر پمپ دماتجهیز مدل B.W.S.I.D.T PENTAX

بوستر پمپ‌ها صرف نظر از نوع کاربری، فشار کار، تعداد پمپ‌ها و ... معمولاً در دو نوع دور ثابت و دور متغیر تولید می گردند.
در بوستر پمپ‌های آبرسانی معمولاً بمنظور جلوگیری از ضربه الکتریکی و مکانیکی اولیه در زمان استارت پمپ از اینورتر (inverter) که باعث راه اندازی آرام الکتروموتور از دور کم و به تدریج افزایش دور و قدرت پمپ میگردد استفاده میشود همچنین در صورتی که با تکمیل توان پمپ در حداکثر دور حجم آبدهی و یا فشار آب کافی نباشد پمپ دوم بطور اتوماتیک وارد مدار میشود.
همچنین در بوستر پمپ‌های آبرسانی که دائماً در حال کار هستند و یا در بوستر پمپ‌های دیگر، مورد استفاده در صنعت و کشاورزی، از سیستم PLC جهت تغییر استارت نوبتی پمپ‌ها استفاده میگردد. به سیستم تعیین کننده نوبت استارت پمپ‌های بوستر Change Over میگویند.

بطور کلی کلمه بوستر (booster) به معنی تقویت کننده است و بوستر پمپ به یک یا مجموعه ای از چند الکترو پمپ گفته می شود که بصورت موازی توسط لوله کشی‌های مورد نیاز و دیگر تجهیزات مربوطه بر روی شاسی مناسب به یکدیگر متصل می شوند تا میزان آب مصرفی و فشار آب مورد نیاز برای سیستم آبرسانی یا آتش نشانی خصوصاً در ساختمان‌های بلند مرتبه، مصارف خانگی، صنعتی، کشاورزی و استخر را تأمین نمایند.اگر مایل به تهیه و تدارک بوستر پمپ دماتجهیز مدل B.W.S.I.D.T PENTAX (بوستر پمپ آبرسانی و آتش‌نشانی)، بدون پرداخت هزینه‌های سنگین، زمان تحویل طولانی، قیمت فضایی و عدم پاسخگویی مناسب اغلب برندهای سنتی و قدیمی بازار تأسیسات هستید، به جای درستی مراجعه کرده‌اید و صمیمانه به شما تبریک می‌گوییم!
لطفاً با مطالعه موارد ارائه شده زیر و تماس با کارشناسان فروش بخش تجهیزات گرمایشی و موتورخانه در مجموعه دماتجهیز، تجربه مناسب و رضایت‌بخش خرید از این مجموعه پویا را کسب نمایید.

بوستر پمپ آبرسانی و آتش نشانی دماتجهیز

ویژگی‌های بوستر پمپ دماتجهیز مدل B.W.S.I.D.T PENTAX

  • کارکرد با برق یک یا 3 فاز بر اساس توان الکتروپمپ
  • پیچ و مهره‌های بوستر پمپ‌های آبرسانی و آتش نشانی دماتجهیز تماما از نوع پیچ و مهره‌های گالوانیزه و سفید می باشند.
  • در بوستر پمپ دماتجهیز مدل B.W.S.I.D.T PENTAX پمپ‌ها روی شاسی و شاسی‌ها روی کلاف اصلی قرار گرفته اند.
  • بوستر پمپ دماتجهیز مدل B.W.S.I.D.T PENTAX دارای الکتروموتور با دور 2900rpm یا 1450rpm می باشد.
  • تمامی مدل‌های بوستر پمپ دماتجهیز دارای شیرفلکه‌های CIM ایتالیا (اصل) یا جاکومنی ایتالیا یا Pex انگلستان و شیر یکطرفه Yourk (اصل) یا محصول با کیفیت مشابه و به تعداد مناسب پمپ‌ها، می باشند.
  • تمامی مدل های بوستر پمپ آبرسانی و آتشنشانی دماتجهیز دارای کلید Pressure KP1 دانفوس و یا سنسور ترانسمیتر BD آلمان یا دانفوس و مانومتر صفحه ای 10CM و تابلو برق هیوندای کره (اصل) و یا تله مکانیک (اشنایدر) با دو سال ضمانت بی قید و شرط تعویض می باشند.
  • در ساخت کلیه کلکتورهای بوستر پمپ‌های آبرسانی و حتی آتش نشانی دماتجهیز از لوله‌های گالوانیزه با قطر مناسب استفاده می شود و حتی لوله کلکتورهای بوستر پمپ‌های آبرسانی دارای سه لایه رنگ اپوکسی بهداشتی مخصوص آب شرب توسط کمپرسور باد جهت تامین حداکثر سلامت بهره برداران می باشند.
  • بوستر پمپ دماتجهیز مدل B.W.S.I.D.T PENTAX و مدل های دیگر بوستر پمپ دماتجهیز دارای منبع دیافراگمی با برندهای ایتالیایی اصل و دارای گارانتی واقعی (LB) با درج گارانتی در فاکتور و یا منابع دیافراگمی ترک با تیوپ ایتالیا (APDM مخصوص آب شرب) می باشند.

مزایای بوستر پمپ‌های دور متغیر

  • ثابت بودن فشار آب خروجی سیستم در صورت تغییر مقدار مصرف آب
  • عدم نیاز به منبع دیافراگمی و کاهش فضای اشغال آن در موتورخانه
  • عدم نیاز به جوکی پمپ (پمپ یدکی)
  • حذف ضربه قوچ در شبکه ی مصرف به دلیل روشن و خاموش نشدن آنی الکتروپمپ‌ها
  • معادل بودن مقدار آب پمپاژ شده به وسیله بوستر پمپ با میزان آب مصرفی مورد نیاز
  • کاهش استهلاک کوپلینگ‌ها و قطعات متحرک الکتروپمپ‌ها و متعاقباً افزایش عمر مفید کل سیستم بوستر پمپ دور متغیر
  • کاهش هزینه‌های سرویس و نگهداری در بوستر پمپ‌های دور متغیر
  • کاهش هزینه‌های برق مصرفی تا 30% به دلیل استفاده از سیستم تغییر دور تدریجی یا اینورتر
  • بطور کلی انواع بوستر پمپ‌های آبرسانی، آتش نشانی،صنعتی و... شرکت دماتجهیز پس از انتخاب تعداد، مدل و نوع الکترو پمپ مورد نیاز پروژه (مانند پمپ لوارا، پمپ پنتاکس، پمپ ابارا، گرانفوس، پمپ ایران و ....) توسط کارفرمای طرح و تأییدیه دفتر فنی یا مهندسین مشاور پروژه با توجه به معیارهای فنی و تجربه کارشناسان دماتجهیز تولید و ارائه می گردند.
  • هنگام مقایسه قیمت بوستر پمپ‌های آبرسانی و آتش نشانی، حتما ب مواردی از قبیل کیفیت شیر آلات و اتصالات، نوع برند و قدرت و توان الکتروپمپ‌ها، تابلو برق و کیفیت و اصالت مدار فرمان، کیفیت مونتاژ پمپ‌ها، کلکتور و کارکرد بوستر پمپ و... دقت فرمائید.

انواع بوستر پمپ‌ آتش نشانی دماتجهیز

بوستر پمپ‌های آتش نشانی دماتجهیز از بوستر پمپ‌های رایج در پروژه های مسکونی و اداری هستند و عبارتند از:

  1. بوستر پمپ آتش نشانی دوخطه دماتجهیز با پمپ پنتاکس مدل CBT 310
    با منبع 24 لیتری زیلمت - برای ساختمان 5 طبقه با 5 فایرباکس
  2. بوستر پمپ آتش نشانی دو خطه دماتجهیز با پمپ پنتاکس مدل CBT 600
    با منبع 24 لیتری زیلمت - برای ساختمان 8 طبقه با 8 فایرباکس

انواع بوستر پمپ‌ آبرسانی دماتجهیز

بوستر پمپ‌های آبرسانی دماتجهیز،علاوه بر کاربرد در ساختمان‌های مسکونی و تجاری، قابل استفاده در ادارات، هتل‌ها، بیمارستان‌ها و اماکن نظامی و انتظامی می باشند، که عبارتند از:

  1. بوستر پمپ آبرسانی دماتجهیز با پمپ پنتاکس CBT 210
    برای ساختمان‌های تا 6 طبقه، 2 واحدی و دارای 2 سرویس، با میانگین متراژ 120 تا 150 متر
  2. بوستر پمپ آبرسانی دماتجهیز با پمپ پنتاکس CBT 310
    مناسب برای ساختمان‌های تا 8 طبقه، 2 واحدی با میانگین متراژ 140 متر و دارای 2 سرویس
    همچنین مناسب ساختمان‌های تا 10 طبقه، 2 واحدی با میانگین متراژ 90 متر و دارای 2 سرویس
  3. بوستر پمپ آبرسانی دماتجهیز با پمپ پنتاکس CBT 600
    مناسب برای ساختمان‌های تا 8 طبقه، 4 واحدی با میانگین متراژ 120 تا 140 متر و دارای 2 سرویس
  4. بوستر پمپ آبرسانی دماتجهیز با پمپ پنتاکس CBT 800
    مناسب برای ساختمان‌های تا 8 طبقه، 2 واحدی 120 متری و دارای 2 سرویس
  5. بوستر پمپ آبرسانی دماتجهیز با پمپ پنتاکس CBT 1000
    مناسب برای ساختمان‌های تا 15 طبقه 60 واحدی، با میانگین متراژ 70 تا 140 متر و دارای 2 سرویس
  6. بوستر پمپ آبرسانی دماتجهیز با پمپ پنتاکس CBT 160

جداول عمومی محاسبه فشار (هد) و دبی بوستر پمپ‌ها

  1. جدول محاسبه هد یا فشار بوستر پمپ‌های آبرسانی (با اقتباس از هندبوک شرکت گراندفوس)
    • برای تعیین فشار پمپ آب ابتدا از ستون سمت چپ ارتفاع ساختمان را بیابید و سپس بطور افقی حرکت کنید تا حداقل فشار بوستر پمپ با محل تلاقی با ستون (سطح زیربنای هر طبقه) بدست آید.
    • بعنوان مثال حداقل فشار بوستر پمپ یک ساختمان به ارتفاع 50 متر با 400 متر زیربنا در هر طبقه 7.44 اتمسفر است. ضمن اینکه استاندارد اطفا حریق تا 800 متر زیربنای هر طبقه با هوزریل 3/4IN مجهز به نازل 1/4IN با فشار 1.5 اتمسفر، پشت دورترین و بالاترین نازل 8 GPM (حدود 30 lit/min) می باشد. (البته این میزان، در حالت استفاده همزمان از دو هوزریل می باشد)
      استاندارد اطفا حریق توسط ساکنین ساختمان با جعبه آتش نشانی 1.1/2 In در فشار 4.5 bar پشت دورترین و بالاترین جعبه آتش نشانی 50 GPM (حدود 190 lit/min) می باشد. (این میزان در حالت استفاده همزمان از دو جعبه می باشد)
      استاندارد اطفا حریق توسط مأمورین آتش نشانی با جعبه آتش نشانی 2.1/2 In در فشار 6.8 bar نسبت به دور ترین و بالاترین جعبه آتش نشانی، 250 GPM (حدود 950 lit/min) می باشد. (این میزان در حالت استفاده همزمان از دو جعبه می باشد)
  2. جدول محاسبه دبی یا آبدهی بوستر پمپ‌های آبرسانی (با اقتباس از هندبوک شرکت گراندفوس)

    بوستر پمپ آبرسانی دماتجهیز
    البته لازم به یادآوری است که:
    • (U.Sgpm)4.4 =(m3/h)
    • برای تعیین حداکثر آبدهی بوستر پمپ ساختمان مسکونی ابتدا از ستون سمت چپ تعداد واحد مسکونی را بیابید و سپس بطور افقی حرکت کنید تا آبدهی بوستر پمپ در محل تلاقی با ستون (واحدهای دارای یک حمام) با ستون واحدهای دارای دو حمام بدست آید.
    • بعنوان مثال، آبدهی ساختمان مسکونی دارای دو حمام 18 m3/h معادل 300 lit/min است.
    • برای تعیین حداکثر آبدهی بوستر پمپ ساختمان اداری، هتل و بیمارستان ابتدا از ستون سمت راست، تعداد کارکنان اداری، مسافر هتل و یا تخت بیمارستان را بیابید و سپس بطور افقی حرکت کنید تا آبدهی بوستر پمپ در محل تلاقی با ستون مربوطه (بیمارستان، هتل یا ساختمان اداری) بدست آید.
    • بعنوان مثال ظرفیت بوستر پمپ آبرسانی بیمارستان 1000 تخت خوابی 64 m3/h معادل 1069 lit/min است.
    • معمولاً اغلب بوستر پمپ‌های آبرسانی و آتش نشانی که توسط کارفرمایان و کارشناسان پروژه‌ها به شرکت دماتجهیز سفارش ساخت داده می شوند عبارتند از بوستر پمپ‌های لوارا، بوستر پمپ‌های پنتاکس، بوستر پمپ‌های گرانفوس، بوستر پمپ‌های ابارا و بوستر پمپ‌های پمپ ایران.

دسته بندی پمپ‌ها با توجه به کارکرد در بوستر پمپ

  1. پمپ اصلی (Main Pump)
    پمپ یا پمپ‌هایی که وظیفه تأمین هد و دبی کل سیستم آبرسانی یا آتش نشانی را بر عهده دارند.
  2. پمپ جوکی (Jockey Pump)
    هنگامی که دبی مورد نیاز یک سیستم زیاد باشد معمولاً از پمپ‌های بزرگ استفاده میگردد، به تبع آن الکتروموتورهای مربوطه نیز انرژی زیادی برای به حرکت درآوردن پمپ نیاز دارند. از طرف دیگر در الگوی مصرف نیز زمان‌هایی وجود دارد که درخواست دبی کم باشد و میتوان این دبی را با یک پمپ کوچک تأمین کرد و نیازی به استفاده از پمپ بزرگ نیست به همین دلیل برای صرفه جویی در مصرف انرژی و همچنین کاهش استهلاک پمپ‌های بزرگ، پمپی با ظرفیت آبدهی کمتر از پمپ‌های اصلی در نظر می گیرند تا برای مصارف کم، فقط این پمپ کوچک روشن شود و نیاز سیستم را برآورده نماید. نام این پمپ، جوکی پمپ یا پمپ پیشرو است. برای حالتی که نشتی در سیستم آبرسانی، آبریزش در پمپ‌ها و افت تدریجی فشار در سیستم وجود دارد نیز از پمپ جوکی برای تأمین فشار استفاده می نمایند. (در بوستر پمپ‌های دور متغیر نیازی به استفاده از جوکی پمپ نمی باشد.)
  3. پمپ رزرو (Standby Pump)
    معمولاً در ساختمان‌های عمومی، مهم و حساسی که تأمین آبرسانی دائم و بی وقفه در آن‌ها امری حیاتی و ضروری است و هرگونه وقفه در آن سبب بروز مشکلات عدیده ای میشود (مانند هتل‌ها، بیمارستان‌ها، کارخانجات و...) پمپی را به عنوان رزرو در نظر می گیرند تا درصورت خراب شدن یا توقف یکی از پمپ‌ها این پمپ وارد مدار شود و وقفه ای در آبرسانی ایجاد نگردد.
    نکته: در بوستر پمپ‌هایی که برای آتش نشانی بکار میرود حتماً باید یک پمپ به عنوان رزرو تعبیه گردد.

اجزاي اصلي بوستر پمپ دور ثابت و دور متغير

اجزای اصلی بوستر پمپ‌ها شامل الكتروپمپ‌ها، شاسي اصلي، منبع ديافراگمي، پرشر سوئيچ‌هاي حداقل و حداكثر فشار، لوله‌ها، کلکتورهای مكش و دهش، اتصالات و شیر آلات مربوطه می باشد. ساير اجزاي بوستر پمپ‌هاي دور ثابت را تابلوي كنترل و فرمان دور ثابت تشكيل مي دهند و در بوستر پمپ‌هاي دور متغير باید از تابلوي كنترل و فرمان دور متغير، اینورتر و پرشر ترانسميتر استفاده نمود. در انتهای همین متن می توانید توضیحات بیشتری در خصوص این اجزا ملاحظه فرمایید.

توضیحات تکمیلی بوستر پمپ‌ها

  • با توجه به اینکه میزان مصرف آب در ساختمان‌ها دائماً در حال تغییر است، عدم تنظیم فشار آب پمپ شده در لوله‌ها مشکلاتی را به وجود می آورد.
  • در سیستم‌های پمپاژ دور ثابت که در آن یک یا چند الکتروپمپ به طور دائم مقدار مشخصی آب را در لوله‌ها پمپاژ میکنند، با افزایش و کاهش مصرف آب میزان فشار در لوله‌ها دائماً در حال تغییر می باشد و این تغییرات باعث بروز مشکلاتی در سیستم‌های آب رسانی می شود.
  • روشن شدن یکباره ی یک یا چند الکتروپمپ و افزایش ناگهانی فشار آب، می تواند باعث آسیب دیدن شیر آلات و لوله‌های آب شده و بالعکس خاموش شدن یک یا چند الکتروپمپ و کاهش ناگهانی فشار نیز می تواند موجب قطع ناگهانی جریان آب در ساختمان شود.

بطورکلی بوسترپمپ آتش نشانی باید به سیستم برق اضطراری ساختمان متصل باشد تا قادر به اطفاء حریق باشد و طبق استانداردهای فنی و ایمنی در صورت عدم وجود سیستم برق اضطراری و قطع برق، در ساختمان باید یکی از پمپ‌های بوسترپمپ آتش نشانی از نوع دیزل پمپ باشد.

دسته بندی بوستر پمپ‌های دورثابت بر اساس تعداد پمپ

  • بوستر پمپ‌های تک پمپه:
    این نوع از بوسترپمپ‌ها برای مصارف آب بهداشتی کم و متوسط کاربرد دارد. در این سیستم که کاملاً یکپارچه میباشد کلکتور ورودی آن به منبع تغذیه و کلکتور خروجی آن به شبکه مصرف متصل میگردد و تنها یک پمپ وظیفه گرداندن آب در مدار را بر عهده دارد.
  • بوستر پمپ با جوکی پمپ (یا الکتروپمپ پیشرو):
    در این سیستم‌ها از یک یا چند الکتروپمپ اصلی استفاده می شود و یک الکتروپمپ با ظرفیت کمتر از الکتروپمپ‌های اصلی ولی با فشار برابر، به عنوان جوکی پمپ در مدار قرار می گیرد.
  • بوستر پمپ بدون جوکی پمپ (یا الکتروپمپ پیشرو):
    در این سیستم‌ها از بیشتر از یک الکتروپمپ اصلی استفاده می شود
    نکته: در بوستر پمپ‌های دور متغیر نیازی به استفاده از جوکی پمپ به عنوان پمپ یدکی نیست.

بوستر پمپ آبرسانی و آتش نشانی دماتجهیز

مؤلفه‌های اصلی در طراحی بوستر پمپ‌ها

  • حداکثر مصرف آب
  • حداقل فشار
  • نوسانات ساعتی مصرف آب

توضیحات اجمالی در مورد اجزای سازنده بوستر پمپ‌ها

  • الکتروموتور: در بوستر پمپ‌ها از الکتروموتور به عنوان محرک استفاده می شود. در بوستر پمپ‌های چند پمپه تعداد دو یا بیشتر الکتروپمپ به صورت موازی روی یک شاسی اصلی در کنار هم قرار میگیرند.
    از مسائلی که هنگام انتخاب الکتروموتور بوسترپمپ‌ها باید در نظر گرفته شود IP ( میزان حفاظت دستگاه در مقابل اجسام خارجی مانند گرد و غبار و آب) می باشد.
    الکتروموتور بوستر پمپ آبرسانی و آتش نشانی دماتجهیز
  • بخش مکش: این بخش شامل یک کلکتور لوله ای است که توسط اتصالات و شیرآلات زیر به مکش الکتروپمپ و خروجی مخزن ذخیره متصل می شود.
  • شیر قطع و وصل: در صورتی که نیاز به خارج کردن یکی از پمپ‌ها از مدار باشد، شیرهای فلکه ای برای قطع جریان به کار می رود که معمولاً در بوستر پمپ‌های بزرگتر از شیرهای چدنی و در بوستر پمپ‌های کوچکتر از شیرهای برنجی استفاده می شود.
  • صافی: برای جلوگیری از ورود احتمالی ذرات و اجسام موجود در سیال به پمپ و صدمه به پروانه آن، از صافی استفاده می شود.
  • لرزه گیر: استفاده از لرزه گیر باعث می شود تا ارتعاشات پمپ‌ها به شبکه لوله کشی منتقل نگردد.
  • فلنج: به منظور اتصال قطعات مختلف بوستر پمپ و بنا بر نوع و حجم آن از فلنج نوع جوشی یا دنده ای استفاده می شود.
  • بخش دهش: این بخش نیز همانند بخش مکش یک کلکتور لوله ای است که توسط اتصالات و شیرآلات از خروجی الکتروپمپ به شبکه مصرف وصل خواهد شد.
  • شیر یکطرفه: برای اینکه از احتمال برگشت آب و متعاقباً صدمات ناشی از ضربه قوچ جلوگیری شود شیر یکطرفه به کار می رود.

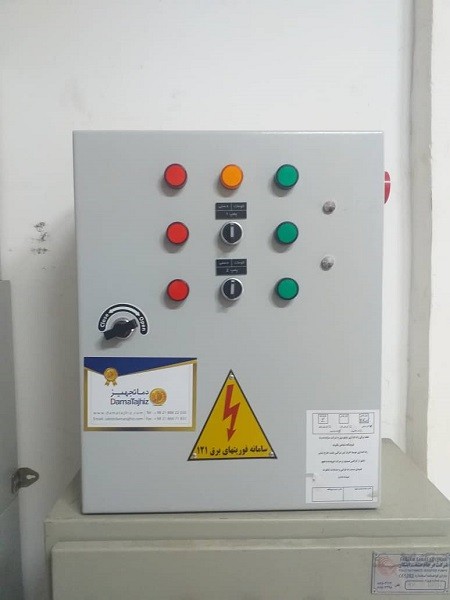

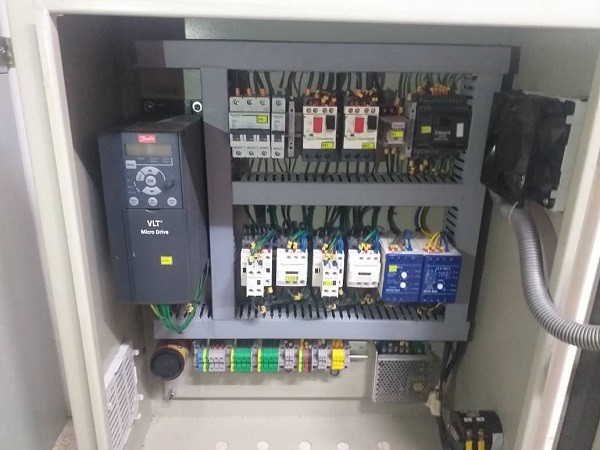

  • تابلوی برق و کنترل: تابلوی برق وظیفه کنترل و هماهنگی اجزای مکانیکی و الکتریکی بوستر پمپ رابر عهده دارد و طراحی مناسب آن نقش به سزایی در کارکرد مطلوب سیستم ایفا می کند.
    تابلو برق و کنترل باید از نظر ایمنی مورد تأیید باشند و الکتروموتورها و پمپ‌ها را در برابر مسائل مختلفی همچون نوسانات شدید برق، تغییر دور، نوبت عملکرد و خشک کار کردن پمپ‌ها محافظت نمایند.
    جهت آگاهی از اطلاعات کامل این بوسترپمپ‌ها مقاله مدار فرمان بوستر پمپ آبرسانی و آتش نشانی موجود در بخش مقالات سایت دماتجهیز را مطالعه بفرمائید.
  • مانومتر: وظیفه اندازه گیری فشار ورودی و خروجی بوسترپمپ و نیز نمایش میزان فشار هر کدام از پمپ‌ها بر عهده مانومتر می باشد.
  • پرشر سوئیچ: کنترل حداقل و حداکثر فشار و تعیین محدوده فشار مجاز کاری در بوسترپمپ‌ها را پرشر سوئیچ‌ها انجام می دهند.

    پرشر سوئیچ
  • پرشر ترانسمیتر: این دستگاه در بوسترپمپ‌های دور متغیر و برای کنترل کاملاً ثابت فشار آب به کار می رود.
  • کوپلینگ: در صورتی که پمپ و الکتروموتور با سیستم کوپلینگ خارج از پمپ کوپله نشده باشند، برای اتصال پمپ به الکتروموتور به کوپلینگ نیاز است که اندازه کوپلینگ متناسب با قطر شافت الکتروموتور و پمپ می باشد.

    کوپلینگ

  • شاسی: تمامی اجزای بوستر پمپ شامل پمپ و الکتروموتور، تابلوی کنترل، بخش مکش و دهش همگی بایستی بر روی یک شاسی مناسب قرار گیرند تا علاوه بر یکپارچه کردن سیستم، از ارتعاش آن نیز جلوگیری نماید.

    شاسی بوستر پمپ

  • مخزن دیافراگمی: با توجه به خاصیت عدم تراکم پذیری آب، همواره باید فشار آب در سیستم ثابت باشد و توسط پمپ فشار آب تأمین شده به گردش درآید. این وظیفه را میتوان به یک مخزن دیافراگمی سپرد تا آب را با فشار معینی ذخیره نماید.از سوی دیگر این مخازن می توانند از روشن و خاموش شدن بیش از حد پمپ‌ها و همین طور تنش‌هایی که در اثر ضربه قوچ پیش می آیند، جلوگیری کنند. اگرچه در بوسترپمپ‌های بدون سیستم اینورتر می توان با قرار دادن جوکی پمپ در سیستم نیاز به مخزن دیافراگمی را برطرف نمود اما با استفاده همزمان از جوکی پمپ به همراه مخزن دیافراگمی جلوی خاموش و روشن شدن‌های مکرر پمپ‌های اصلی را می توان گرفت.

    مخزن دیافراگمی
  • فلنج و مهره ماسوره
  • مغزی و تبدیل
  • لرزه گیر
  • شیر قطع و وصل

سفارش خرید و گارانتی بوستر پمپ آبرسانی و آتش نشانی دماتجهیز

  • کلیه مدل های بوستر پمپ آبرسانی و آتش نشانی دماتجهیز دارای 15 ماه گارانتی طلایی شرکت دما تجهیز و 10 سال خدمات پس از فروش می باشند.
  • برای مشاهده قیمت و اطلاعات فنی بیشتر جهت خرید بوستر پمپ دماتجهیز در مدل های آبرسانی و آتشنشانی، روی قسمت "مشخصات فنی" در بالای همین صفحه کلیک فرمایید.
  • در مجموعه مرجع و تخصصی دماتجهیز، مشخصات فنی، روش برآورد و محاسبه و قیمت‌های تضمین شده انواع بوستر پمپ‌های آبرسانی و آتش نشانی با گارانتی طلایی و پاسخ گو جهت ایجاد حس خوب خرید بهینه و هوشمند برای شما کارشناسان و کارفرمایان عزیز ارائه گردیده است.
  • در اینجا تاکید می نماییم هنگام سفارش ساخت و خرید بوستر پمپ آبرسانی و آتش نشانی مورد نیاز پروژه با مطالعه موارد به راحتی خواهید توانست انتخاب مناسبی از نظر فنی و قیمت انجام دهید و شرکت‌های مختلف با اسامی خاص و بهانه‌های گوناگون مبالغ افزونتری از شما مطالبه ننمایند.
کارت گارانتی طلایی دماتجهیز کارخانه دماتجهیز
کاربری مدل بوستر پمپ تعداد پمپ Pump Model Type حداکثر هد (m) حداکثردبی (m3/hr) ظرفیت منبع دیافراگمی (Lit) قطر فلنج (in) مشخصات الکتریکی
مکش رانش RPM KW A
بوستر پمپ آبرسانی
برای ساختمانهای تا 10 طبقه و تک واحدی، با میانگین متراژ 120 الی 160 متر و ساختمانهای تا 6 طبقه و 3 واحدی با میانگین متراژ 80 متر و دارای 2 سرویس
B.W.S.I.D.T
PENTAX
CBT 310
2 عدد Pentax
CBT 310
64 9 50 1 1 2900 1.5 4.9
بوستر پمپ آبرسانی
برای ساختمانهای تا 4 طبقه و 8 واحدی و ساختمانهای تا 6 طبقه و 6 واحدی، با میانگین متراژ 150 متر و دارای دو سرویس
B.W.S.I.D.T
PENTAX
CBT 160
2 عدد Pentax
CBT 160
54 7 50 1.1/4 1 2900 1.11 2.7
بوستر پمپ آبرسانی
برای ساختمانهای تا 6 طبقه، 2 واحدی و دارای 2 سرویس، با میانگین متراژ 120 تا 150 متر
B.W.S.I.D.T
PENTAX
CBT 210
2 عدد Pentax
CBT 210
58 7.5 50 1.1/4 1 2900 1.5 3.5
بوستر پمپ آبرسانی
برای ساختمانهای تا 8 طبقه، 4 واحدی با میانگین متراژ 120 تا 140 متر و دارای 2 سرویس
B.W.S.I.D.T
PENTAX
CBT 600
2 عدد Pentax
CBT 600
78 12 50 1.1/2 1.1/4 2900 4.1 8.2
بوستر پمپ آبرسانی
برای ساختمانهای تا 8 طبقه، 2 واحدی 120 متری و دارای 2 سرویس
B.W.S.I.D.T
PENTAX
CBT 800
2 عدد Pentax
CBT 800
77 30 50 2 1.1/4 2900 5.6 11
بوستر پمپ آبرسانی
برای ساختمانهای تا 15 طبقه 60 واحدی، با میانگین متراژ 70 تا 140 متر و دارای 2 سرویس
B.W.S.I.D.T
PENTAX
CBT 1000
2 عدد Pentax
CBT 1000
86 30 50 2 1 2900 7.5 14.8

لیست نظرات

سبد خرید

سبد خرید شما خالیست



حساب کاربری

حساب کاربری

منو
حساب کاربری ندارید؟
ثبت نام
