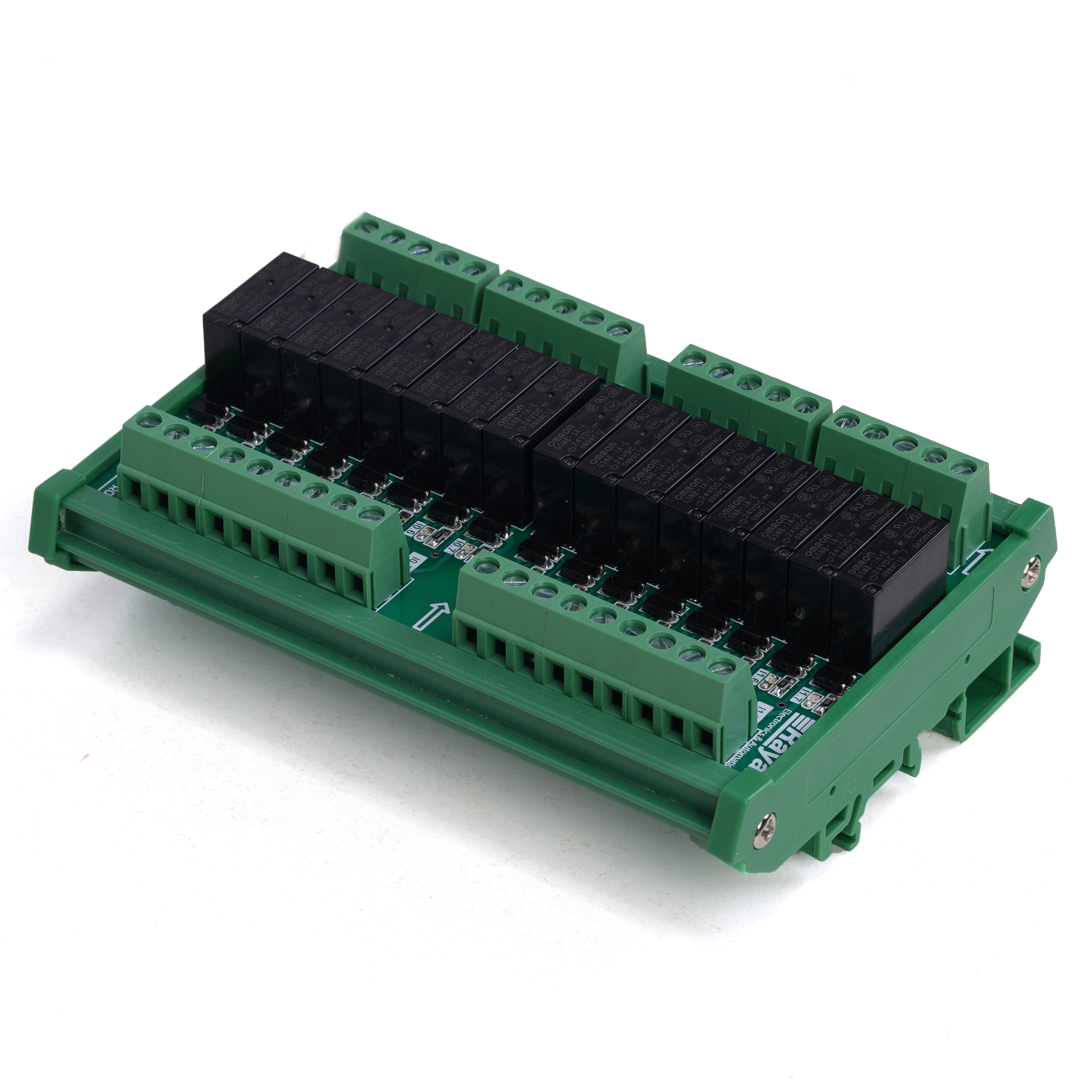

رله برد تک کنتاکت 5A رایان مدل 24SRB-16-R0
- 16 رله تک کنتاکت 5 آمپر
- جهت استفاده در تابلوهای برق، کنترل و اتوماسیون
- کشور سازنده ایران
ارسال فوری در تهران
ارسال به شهرستان 2 روز کاری
راهنمای خرید رله برد تک کنتاکت 5 A رایان مدل 24 SRB-16-R0
شرکت رایان یکی از تولید کنندگان موفق تجهیزات کنترل ایمنی از جمله رله برد می باشد که با تکیه بر دانش فنی، متخصصین کارآزموده و همچنین ماشین آلات و تجهیزات پیشرفته محصولات با کیفیت و همگام با بالاترین استانداردهای تضمین کیفیت را تولید می نماید.
در سیستم‌های اتوماسیون صنعتی و تابلوهای کنترل به دلیل حساسیت بالا و گران‌قیمت بودن کنترلرها و PLCها، از رله‌های واسط بین ورودی‌ها و خروجی‌های PLCها و سنسورها و محرک‌های خارج تابلو استفاده می‌شود. این کار علاوه بر امکان جایگزینی سریع در صورت آسیب دیدن رله‌ها، از هزینه‌های بالاتر آسیب به کنترلرها و PLCها جلوگیری خواهد نمود.
رله بردهای رایان دارای تغذیه 24Vdc می‌باشند که ولتاژ رایج خروجی‌های رله‌ای و ترانزیستوری PLCها و کنترلرهای صنعتی می‌باشد. در ورودی این رله بردها از دیودهای هرزگرد دو طرفه جهت حفاظت راه‌اندازه‌های ترانزیستوری خروجی PLCها استفاده است. ورودی هر رله نیز به طور جداگانه دارای یک LED نشان‌گر جهت نمایش وضعیت وصل بودن ولتاژ ورودی هر رله است. رله بردهای رایان مدل 24-SRB-16-R0 دارای 16 عدد رله 5A با 1 کنتاکت باز می‌باشد.
ترمینال‌های ورودی این رله برد دارای یک پایه مشترک و 8 عدد ورودی مجزا جهت هر گروه هشت‌تایی از رله‌ها می‌باشد و این نوع چیدمان باعث کاهش چشم‌گیر سیم‌کشی در ورودی‌ها خواهد شد. ترمینال‌های خروجی رله برد رایان مدل 24-SRB-16-R0 به شکل یک پایه مشترک برای هر چهار رله و پایه‌های باز جداگانه برای هر رله می‌باشد.
ویژگی های رله بردهای رایان:
همه رله بردهای رایان دارای پوشش شفاف اسپری پلاستیک جهت حفاظت از قطعات در مقابل رطوبت می‌باشند و وجود رله‌ها بر روی سوکت باعث سهولت جایگزینی آن‌ها در صورت بروز مشکل خواهد شد. همچنین این رله‌بردها قابل نصب بر روی ریل‌های رایج تابلویی می‌باشند.
لازم به یادآوری است که ظرفیت جریانی رله به شرط اهمی بودن بار آن است و وجود خاصیت القایی و خازنی در بار متصل شده به رله به علت بالا بودن جریان راه‌اندازی آن‌ها نسبت به جریان حالت کار نرمال، به شدت بر جریان قابل تحمل رله اثر منفی می‌گذارد.
کاربرد رله برد تک کنتاکت 5A رایان مدل 24SRB-16-R0
رله برد جهت استفاده در تابلوهای برق، کنترل و اتوماسیون جهت راه اندازی بارهای توان پایین و همچنین ایجاد واسطه بین کنترلرها و PLCها با تجهیزات الکتریکی و جلوگیری جهت افزایش ظرفیت جریان‌دهی و حفاظت در مقابل آسیب‌های احتمالی، بکار می رود.
اصالت رله برد تک کنتاکت 5A رایان مدل 24SRB-16-R0
شرکت دماتجهیز، اصالت و سلامت فیزیکی رله برد تک کنتاکت 5A مدل 24SRB-16-R0 را تأیید می نماید.
در سایت مرجع و فروشگاهی دماتجهیز، انواع رله برد رایان الکتریک، جهت ایجاد حس خوب خرید بهینه و هوشمند، برای شما مشتریان عزیز، ارائه گردیده است.
| نوع |
رله برد: 16 رله تک کنتاکت 5 آمپر رایان (Relay Board: 16 x 24Vdc 5A 1NO) |
| مدل | 24SRB-16-R0 |
| تعداد رله | 16 |
| برند رله | Omron |
| ولتاژ تغذیه | 24Vdc |
| ظرفیت جریان رله | 5A @ 250Vac/AC1 |
| 5A @ 30Vdc | |
| ظرفیت جریان ترمینال | 10A |
| ولتاژ کنتاکت رله | 250Vac |
| ولتاژ عایقی ترمینال | 300Vac |
| نوع نصب | DIN Rail 35mm |
| گروه‌بندی ترمینال‌های ورودی | هر هشت رله با یک پایه مشترک |
| گروه‌بندی ترمینال‌های خروجی | هر چهار رله یک پایه مشترک |
| نشان‌گر | LED قرمز در ورودی‌ها |
| ابعاد - ارتفاع×عرض×طول - mm | 41×87×125 |
| ترمینال | 0.3-1.5mm^2 Wire |
| برند | RAYAN |
| کشور سازنده | ایران |
