رله برد تک کنتاکت 12A رایان مدل 24SRB-4-R1

راهنمای انتخاب و خرید رله برد تک کنتاکت 12A رایان مدل 24SRB-4-R1

شرکت رایان یکی از تولید کنندگان موفق تجهیزات کنترل ایمنی از جمله رله برد می باشد که با تکیه بر دانش فنی، متخصصین کارآزموده و همچنین ماشین آلات و تجهیزات پیشرفته محصولات با کیفیت و همگام با بالاترین استانداردهای تضمین کیفیت را تولید می نماید.

در سیستم‌های اتوماسیون صنعتی و تابلوهای کنترل به دلیل حساسیت بالا و گران‌قیمت بودن کنترلرها و PLCها، از رله‌های واسط بین ورودی‌ها و خروجی‌های PLCها و سنسورها و محرک‌های خارج تابلو استفاده می‌شود. این کار علاوه بر امکان جایگزینی سریع در صورت آسیب دیدن رله‌ها، از هزینه‌های بالاتر آسیب به کنترلرها و PLCها جلوگیری خواهد نمود.

رله بردهای رایان دارای تغذیه 24Vdc می‌باشند که ولتاژ رایج خروجی‌های رله‌ای و ترانزیستوری PLCها و کنترلرهای صنعتی می‌باشد. در ورودی این رله بردها از دیودهای هرزگرد دو طرفه جهت حفاظت راه‌اندازه‌های ترانزیستوری خروجی PLCها استفاده است. ورودی هر رله نیز به طور جداگانه دارای یک LED نشان‌گر جهت نمایش وضعیت وصل بودن ولتاژ ورودی هر رله است.

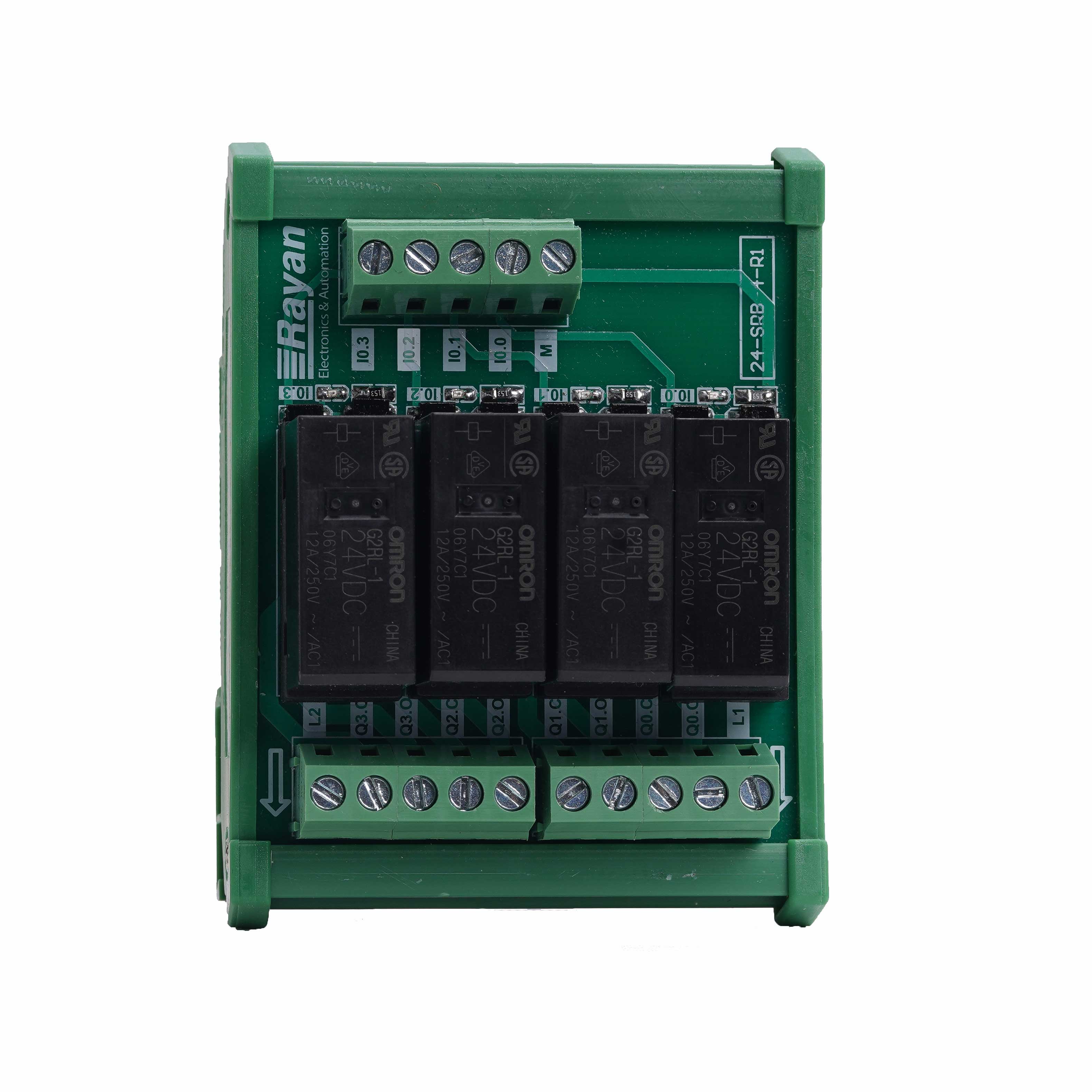

رله برد تک کنتاکت 12A رایان مدل 24SRB-4-R1، دارای 4 عدد رله 12A با 1 کنتاکت باز و 1 کنتاکت بسته و یک پایه مشترک می‌باشد. ترمینال‌های ورودی این رله برد دارای یک پایه مشترک و 4 عدد ورودی مجزا جهت هر رله می‌باشد و این نوع چیدمان باعث کاهش چشم‌گیر سیم‌کشی در ورودی‌ها خواهد شد. ترمینال‌های خروجی رله برد رایان مدل 24SRB-4-R1 به شکل یک پایه مشترک برای هر دو رله و پایه‌های باز و بسته جداگانه برای هر رله می‌باشد.

ویژگی های رله بردهای رایان

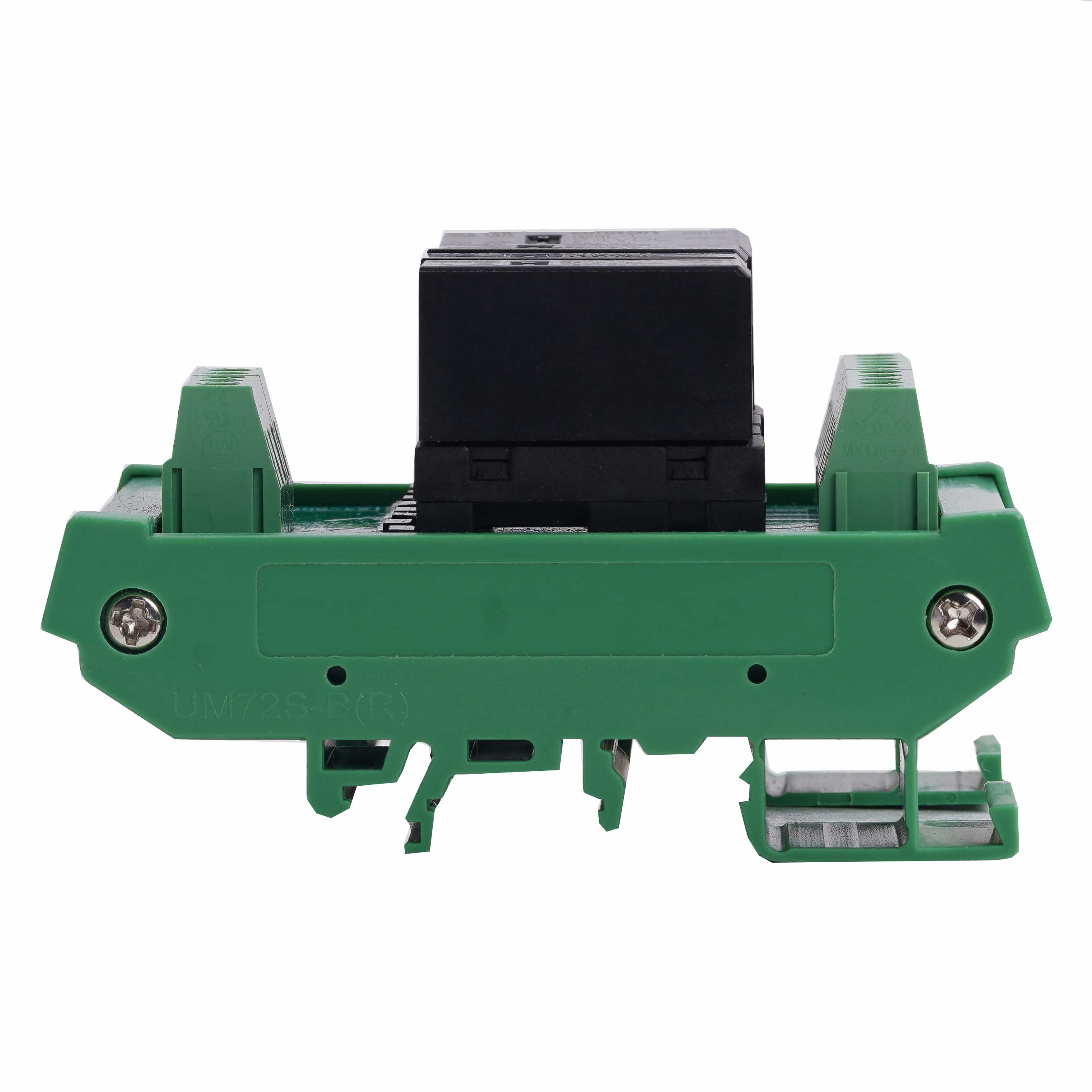

همه رله بردهای رایان دارای پوشش شفاف اسپری پلاستیک جهت حفاظت از قطعات در مقابل رطوبت می‌باشند و وجود رله‌ها بر روی سوکت باعث سهولت جایگزینی آن‌ها در صورت بروز مشکل خواهد شد. همچنین این رله‌بردها قابل نصب بر روی ریل‌های رایج تابلویی می‌باشند. حتما در بکارگیری این نوع رله بردها (بدون توجه به برند آن) به این نکته توجه داشته باشید که با وجود ظرفیت بالای جریانی رله‌ها و مسیرهای جریان بر روی PCBها، ظرفیت جریان ترمینال‌ها محدود به 10A می‌باشد و نباید انتظار جریان‌کشی بالا را از این رله بردها داشت. در ضمن لازم به یادآوری است که ظرفیت جریانی رله به شرط اهمی بودن بار آن است و وجود خاصیت القایی و خازنی در بار متصل شده به رله به علت بالا بودن جریان راه‌اندازی آن‌ها نسبت به جریان حالت کار نرمال، به شدت بر جریان قابل تحمل رله اثر منفی می‌گذارد.

کاربرد رله برد تک کنتاکت 12A رایان مدل 24SRB-4-R1

رله برد جهت استفاده در تابلوهای برق، کنترل و اتوماسیون جهت راه اندازی بارهای توان پایین و همچنین ایجاد واسطه بین کنترلرها و PLCها با تجهیزات الکتریکی و جلوگیری جهت افزایش ظرفیت جریان‌دهی و حفاظت در مقابل آسیب‌های احتمالی، بکار می رود.

اصالت رله برد تک کنتاکت 12A رایان مدل 24SRB-4-R1

شرکت دماتجهیز، اصالت و سلامت فیزیکی رله برد تک کنتاکت 12A مدل 24SRB-4-R1 را تأیید می نماید.
