رله اتمسفریک گازی شکوه مدل G100

کاربرد: کنترل مشعل های اتمسفریک گازسوز دارای قاب نسوز و نشکن پلی کربنات دارای دکمه RESET و LED راهنما ولتاژ ورودی: 220 ولت ساخت ایران
استعلامی
بدون مالیات

ارسال سریع ارسال فوری در تهران

ارسال به شهرستان 2 روز کاری

تعداد
ناموجود

اطلاعات وارد شده صحیح نمیباشد
استعلامی برای اطلاع از قیمت و موجودی کالا با شماره 88822550-021 داخلی 124 تماس حاصل فرمائید.
گارانتی

دارای 1 سال گارانتی

مجموعه تخصصی دماتجهیز دارای ۳ جواز کسب معتبر بوده و از سال 1383 فعالیت خود را آغاز نموده است. با ثبت سفارش خريد بصورت پرداخت در محل ، كارشناسان ما با شما تماس خواهند گرفت

پرداخت اقساطی

مجموعه دمـاتجهیــز امکان خرید اقساطی کالاهای سایت را فراهم نموده است. فرایند خرید اقساطی از این روش طی مدت ۱۰ الی ۱۵ روز انجام می شود و...
اطلاعات بیشتر و ثبت سفارش >
0
جدید
نمایش همه محصولات ازشکوه

راهنمای انتخاب و خرید رله اتمسفریک گازی شکوه مدل G100

شرکت شکوه الکترونیک یکی از تولید کنندگان موفق تجهیزات کنترل مانیتورینگ و اتوماسیون از جمله رله اتمسفریک بوده که با تکیه بر دانش فنی روز اروپا، متخصصین کارآزموده و همچنین ماشین آلات و تجهیزات پیشرفته محصولات با کیفیت و همگام با بالاترین استانداردهای تضمین کیفیت را تولید می نماید.
رله اتمسفریک گازی شکوه مدل G100 وسیله ای جهت کنترل مشعل های اتمسفریک گازسوز دارای قاب نسوز و نشکن پلی کربنات با ایمنی بالا می باشد. این کنترلر کاملاً الکترونیکی می باشد و دارای دکمه RESET و یک LED راهنما و پیچ بستن که در قسمت بالای رله قرار دارد است.

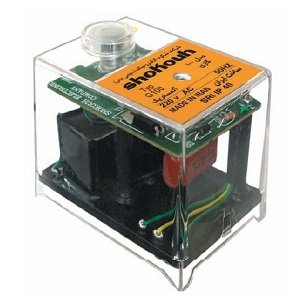

رله اتمسفریک گازی شکوه مدل G100

نکات مهم در بکارگیری رله اتمسفریک گازی شکوه مدل G100

  • قبل از به کارگیری، سیم بندی را چک کنید. وجود ایراد یا اشتباه در سیم کشی و سیم بندی می تواند مشکل ساز وخطرناک باشد و صدمات جبران ناپذیری به بار آورد. دقت شود که در صورتی که رله کنترلر G100 جایگزین رله دیگری (غیر از G100) می شود ممکن است لازم شود سیم بندی تغییر کند.
  • زمان به کار بردن کنترلر باید پیچ اتصال محکم شده باشد تا از اتصال کامل کنترلر G100 به پایه رله اطمینان حاصل شود.
  • وجود فیوز مناسب مطابق با مشخصات فنی کنترلر الزامی است. ضمنا فیوز(های) اصلی باید به گونه ای انتخاب شوند که قبل از رسیدن جریان به مقادیر نامی موجود در مشخصات فنی رله، عمل کنند و برق را قطع نمایند. در غیر اینصورت در زمان رخداد اتصال کوتاه در هر قسمت از تجهیزات مشعل، ممکن است صدمات بسیار شدیدی به کنترلر، قطعات مشعل یا کاربر وارد شود.
  • به دلایل ایمنی، هر کنترلر G100 باید حداقل یک بار در هر 24 ساعت خاموش شود.
  • برای نصب و/یا برداشتن رله کنترلر G100 باید حتما سوئیچ اصلی برق قطع باشد و مشعل از سیستم تغذیه جدا باشد.
  • رله کنترلر G100 یک وسیله الکترونیکی دقیق و با ایمنی بالاست و برای ایمنی مشعل و سیستم کاربری آن تحت نظر متخصصان شرکت شکوه الکترونیک تولید شده است. لطفا از بازکردن یا تعمیر آن اکیدا پرهیز نمایید.

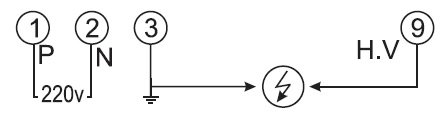

نحوه عملکرد رله اتمسفریک گازی شکوه مدل G100:4

پس از برقراری برق فرمان جرقه و شیرگاز همزمان داده می شود و پس از 7 ثانیه جرقه قطع می شود. سیستم مشعل مجهز به پیلوت بوده تا اگر بنا به هر علتی شعله قطع گردید از انتشار گاز جلوگیری شود.

رله اتمسفریک گازی شکوه

عیب یابی رله اتمسفریک گازی شکوه مدل G100:7

مشکل 1: راه اندازی نشدن مشعل
راه حل:

  • بررسی اتصال برق
  • بررسی وضعیت فیوزها
  • ترموستات در حالت OFF است
  • پرشر گاز در حالت OFF است
  • بررسی سیم بندی ها

مشکل 2: کنترلر پس از راه اندازی و طی زمان تخلیه، شیر سوخت را باز می کند اما شعله تشکیل نمی شود
راه حل:

  • بررسی اتصالات پین ها و سیم بندی

شرایط گارانتی رله اتمسفریک گازی شکوه مدل G100

تعویض ونصب و سرویس باید توسط افراد متخصص و مجاز انجام گیرد.
شرایطی که باعث لغو گارانتی رله می شود عبارتند از:

  • عدم وجود کارت ضمانت و برچسب کف
  • سوختگی، خرابی و تغییر فرم به دلیل مجاورت حرارت بیش از حد یا ولتاژ بیشتر از حد استاندارد
  • وارد شدن ضربات شدید مکانیکی
  • بازکردن قاب یا دستکاری و تعمیر مدار رله
  • هر گونه سیم بندی نامناسب یا اشتباه در مشعل که موجب سوختن بخشی از مدار داخلی رله شود
  • رله اتمسفریک گازی شکوه مدل G100 داری 1 سال گارانتی شرکت اصلی می باشد.

اصالت رله اتمسفریک گازی شکوه مدل G100

شرکت دماتجهیز، اصالت و سلامت فیزیکی  رله اتمسفریک گازی شکوه مدل G100 را تأیید می نماید.
در سایت مرجع و فروشگاهی دماتجهیز، انواع رله اتمسفریک، جهت ایجاد حس خوب خرید بهینه و هوشمند، برای شما مشتریان عزیز ارائه گردیده است.

مدل G100
کاربرد کنترل مشعل های اتمسفریک گازسوز
ولتاژ ورودی(ولت) 220
دکمه ی RESET دارد
LED راهنما دارد
قاب نسوز و نشکن پلی کربنات دارد
گارانتی 1 سال
ساخت ایران
