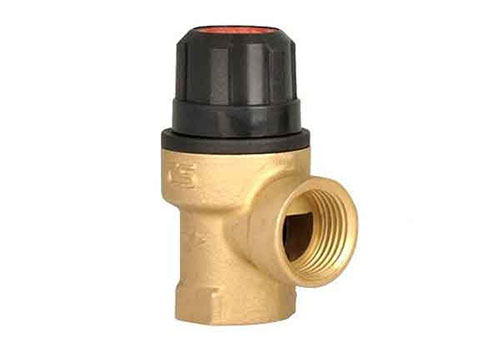

شیر اطمینان تق تقی CS CASE مدل 07151 سایز "1/2
- نوع سیال: آب و هوا
- نوع اتصال: دنده ای
- فشار اسمی: 10 بار
- فشار کاری غیر قابل تنظیم: 10 - 6 - 3 بار
- بازه دمایی: 5 تا 110 درجه سانتیگراد
ارسال فوری در تهران
ارسال به شهرستان 2 روز کاری
راهنمای انتخاب و خرید شیر اطمینان تق تقی CS CASE مدل 07151 سایز "1/2
شیر اطمینان تق تقی CS CASE مدل 07151 سایز "1/2 برای تخلیه بار فشار مازاد بر سیستم لوله کشی تولید و عرضه شده است؛ این شیر اطمینان cs case در دسته شیرهای ایمنی سیستم لوله کشی قرار می گیرند و وظیفه دارند سیال را با فشار متعادل، به طوری که به اجزای سیستم لوله کشی آسیب نرسد، دهند. ازدیاد فشار سیال در داخل سیستم لوله کشی باعث صدمه دیدن دستگاه هایی مثل مبدل های حرارتی و مخزن ها و حتی انفجار سیستم می شود. مدل 07151 تحت استاندارد EN1489 با سه فشار ثابت 10، 6 و 3 بار (بدون امکان تنظیم فشار خروجی) تولید شده است.
نکته مهم در استفاده از این شیر اطمینان در مقایسه با شیرهای فشار شکن بدنه بزرگ فنری، این است که مصرف کننده نمی تواند فشار کاری شیر را در محدوده خاصی تنظیم کند.
ویژگی های شیر اطمینان تق تقی CS CASE مدل 07151 سایز "1/2
- همانطور که گفته شد شیرهای فوق در سه طیف فشار مختلف، با مقادیر 10، 6 و 3 بار به بازار عرضه می گردد.
- مدل 07151 در سیستم های گرمایشی مدار بسته، دیگ های بخار، سیستم های انرژی خورشیدی، تأسیسات آبرسانی و همچنین تأسیسات آتش نشانی مورد استفاده قرار می گیرد.
- همچنین لازم به ذکر است این شیرها با DN 15 برای استفاده در بویلرهای با حداکثر 200 لیتری به کار می رود.
- از این شیرهای اطمینان می توان برای عبور دو سیال آب و هوا استفاده نمود.
- دمای کارکرد محصولات فوق، از 5 تا 110 درجه سانتیگراد می باشد.
- نکته جالب در مورد عبارت تق تقی (که در بازار تأسیسات کنترل و ایمنی مرسوم است) این است که شستی قرمز رنگ نصب شده در قسمت بالای شیر، در هنگام افزایش غیر مجاز فشار در شبکه آبرسانی واکنش نشان می دهد. در ادامه چگونگی کارکرد این محصول توضیح داده می شود.
- قابل استفاده در سیستم های لوله کشی
- ساخت کشور ترکیه

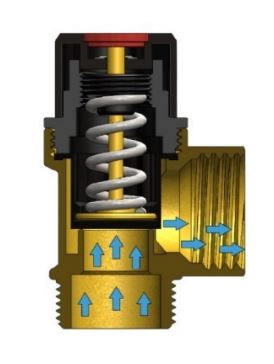

نحوه کارکرد شیر اطمینان تق تقی CS CASE مدل 07151 سایز "1/2
عملکرد شیرهای اطمینان تق تقی بر اساس برآیند دو نیرو در جهت مخالف هم شکل می گیرد؛
1 - نیروی فشار فنر به کار رفته در شیر اطمینان
2 - نیروی بخار آب
نیروی بخار آب و هوا در دیافراگم مدار بسته شیر تا زمانی که فشار داخل سیستم لوله کشی افزایش پیدا نکرده باعث حرکت فنر نمی گردد. پس از عبور سیال از دیافراگم به کف، تخلیه صورت می گیرد و شستی شیر تق تقی عمل می کند و در این حالت از افزایش فشار غیر مجاز جلوگیری می شود.

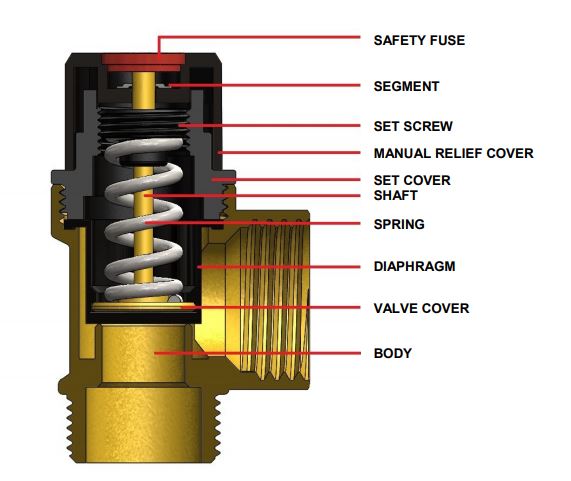

جنس اجزای تشکیل دهنده شیر اطمینان تق تقی CS CASE مدل 07151 سایز "1/2
- بدنه: برنج
- پوشش شیر: برنج
- دیافراگم: EPDM
- فنر: استیل
- شفت: برنج
- پوشش محفظه فنر: PA6
- پوشش تخلیه دستی: PA6
- پیچ قابل تنظیم: PA6
- Segment: استیل
- فیوز یا شستی ایمنی: پرو پلی اتیلن (PP)
اطلاعات کلی شیر اطمینان تق تقی CS CASE مدل 07151 سایز "1/2
- دمای کارکرد: 5 تا 110 درجه سانتیگراد
- فشار کار (غیر قابل تنظیم): 10، 6 و 3 بار
- نوع سیال مورد استفاده: آب و هوا

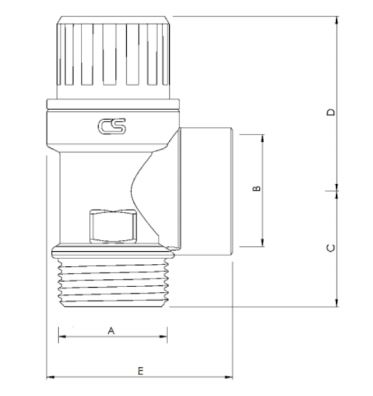

ابعاد شیر اطمینان تق تقی CS CASE مدل 07151 سایز "1/2
- سایز: "1/2
- C: معادل 24 mm
- D: معادل 42.5 mm
- E: معادل 35 mm

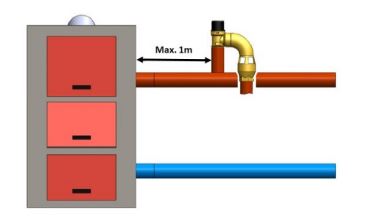

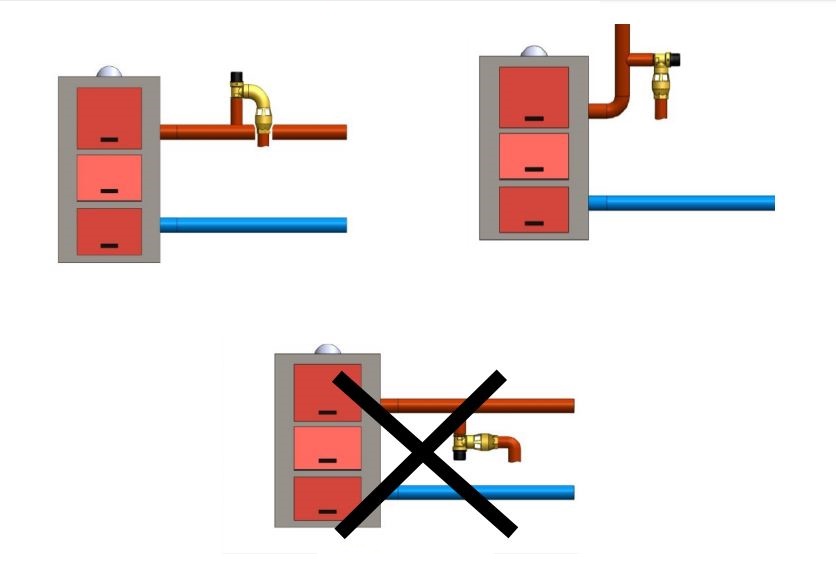

نحوه نصب و محل قرارگیری شیر اطمینان تق تقی CS CASE مدل 07151 سایز "1/2 در سیستم لوله کشی
در هنگام نصب فاصله مجاز شیر از دستگاه دارای شیر ایمنی را رعایت نمایید.
گارانتی و اصالت شیر اطمینان تق تقی CS CASE مدل 07151 سایز "1/2
شرکت دماتجهیز، سلامت فیزیکی شیر اطمینان تق تقی CS CASE مدل 07151 سایز "1/2 را تأیید و تضمین می نماید.
در سایت مرجع و تخصصی دماتجهیز، قیمت های تضمین شده انواع شیر اطمینان سی اس کیس، با گارانتی اصل، جهت ایجاد حس خوب خرید بهینه و هوشمند، برای شما عزیزان ارائه گردیده است.
| مدل |
شیر تق تقی CS CASE مدل 07151 |
| سایز - (inch) | "1/2 |
| جنس بدنه | برنج آبکاری شده با نیکل |
| حداکثر دمای کارکرد - (C°) | 110 |
| محدوده فشار ورودی - (bar) | 16~1 بار |
| محدوده فشار خروجی - (bar) | 10-6-3 بار |
| فشار اسمی - (bar) | 10 بار |
| طول - (mm) | 24 میلیمتر |
| عمق - (mm) | 42.5 میلیمتر |
| ارتفاع - (mm) | 35 میلیمتر |
| سیال قابل استفاده | آب و هوا |
| برند | سی اس کیس |
