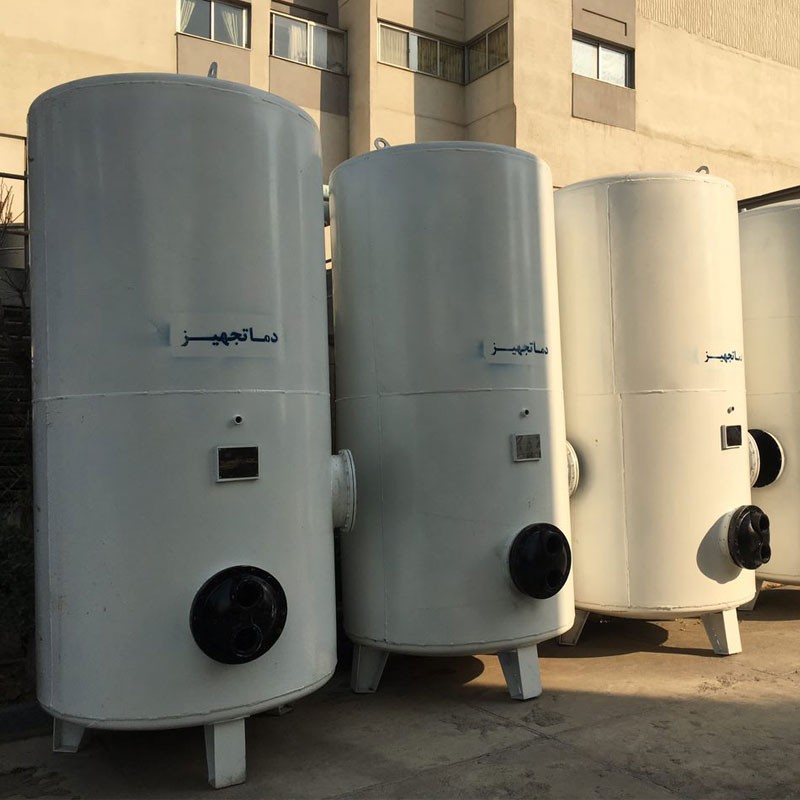

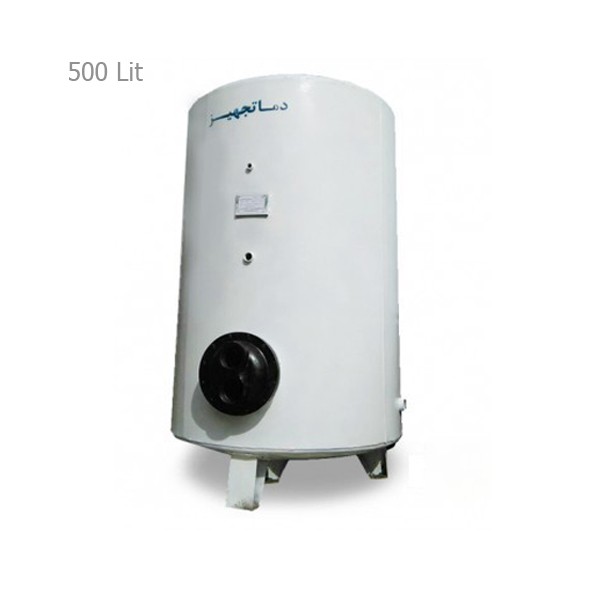

منبع کويلی ایستاده 500 لیتری دماتجهیز

رتبه5
3 نظرات
ظرفیت: 500 لیتر سطح کویل: 15 فوت مربع تولید شده در دو نوع مختلف با ضخامت ورق بدنه 4 و 5 میلیمتری ساخته شده از ورق گالوانیزه گرم ایرانی ST37 مخصوص منابع فشار قوی ابعاد (قطر عدسی* ارتفاع از جوش تا جوش): 70*120 cm

خدمات قبل از فروش:

مشاوره مهندسی + محاسبات و تعیین ظرفیت

شرایط پرداخت مناسب + خدمات نصب استاندارد

ارسال سریع تحویل 2 الی 4 روز كاری

‏222,200,000 ریال ‎
بدون مالیات تحویل بین 2 تا 4 روز کاری
انتخاب ضخامت ورق
تعداد
رتبه5
3 نظرات

اطلاعات وارد شده صحیح نمیباشد
گارانتی

15 ماه گارانتی طلایی دماتجهیز

10 سال خدمات پس از فروش

مجموعه تخصصی دماتجهیز دارای ۳ جواز کسب معتبر بوده و از سال 1383 فعالیت خود را آغاز نموده است. با ثبت سفارش خريد بصورت پرداخت در محل ، كارشناسان ما با شما تماس خواهند گرفت

پرداخت اقساطی پرداخت اقساطی

مجموعه دمـاتجهیــز امکان خرید اقساطی کالاهای سایت را فراهم نموده است. فرایند خرید اقساطی از این روش طی مدت ۱۰ الی ۱۵ روز انجام می شود و...
اطلاعات بیشتر و ثبت سفارش >
جدید
نمایش همه محصولات ازدماتجهیز

راهنمای انتخاب و خرید منبع کويلی ایستاده 500 لیتری دماتجهیز

اگر مایل به تهیه و تدارک منبع آب، منبع آبگرم کویلی، منبع ذخیره سوخت و منبع ذخیره آب، با مناسب‌ترین قیمت و مشخصات فنی، زمان تحویل به موقع و پاسخگویی شایسته کارشناسان هستید، به جای درستی مراجعه کرده‌اید و صمیمانه به شما تبریک می‌گوییم!
لطفا با مطالعه موارد ارائه شده زیر و تماس با کارشناسان فروش بخش تجهیزات گرمایشی و موتورخانه در مجموعه دماتجهیز، تجربه مناسب و رضایت‌بخش خرید از این مجموعه پویا را کسب نمایید.

منابع آب گرم کویلی ایستاده دماتجهیز از ورقهای گالوانیزه گرم ایرانی ST37 مخصوص منابع فشار قوی مطابق با استاندارد 17MN4 و DINI17155 تولید می گردد. ضخامت ورق بدنه منبع کويلی ایستاده 500 لیتری دماتجهیز با ضخامت 4 و 5 میلیمتر توسط شرکت دماتجهیز قابل ساخت و ارائه می باشد. مزیت استفاده از منابع آبگرم کویلی نسبت به منابع دوجداره، سرعت و قدرت بیشتر منابع کویلی برای تأمین آبگرم مصرفی است.

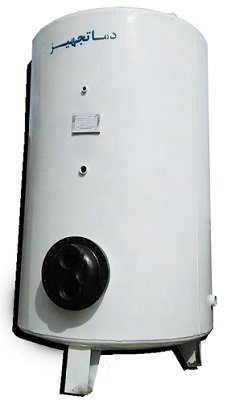

منبع آب گرم کویلی ایستاده دماتجهیز 500

ویژگی های منبع کويلی ایستاده 500 لیتری دماتجهیز

- عدسی های منبع کويلی ایستاده 500 لیتری دماتجهیز به صورت لبه دار میباشند.
- بدنه منابع کویل دار (منبع آب کویلی) تولیدی شرکت دماتجهیز دارای 7 عدد بوشن جهت نصب لوله های مربوطه به شرح زیر است:

  • بوشن ورودی آب سرد مصرفی
  • بوشن خروجی آبگرم مصرفی
  • بوشن برگشت آبگرم
  • بوشن نصب شیر اطمینان دما فشار

نکات مهم هنگام سفارش منبع آب گرم کویلی ایستاده دماتجهیز

  1. ارتفاع ارائه شده برای منبع کویلی دماتجهیز فوق بدون در نظر گرفتن پایه می باشد.
  2. حد اقل ارتفاع مورد نياز بين بالای منبع آبگرم تا سقف موتور خانه 30 سانتيمتر است.
  3. در هنگام خرید منابع کویلی آبگرم، علاوه بر ظرفیت منبع به جنس بدنه، ضخامت ورق، سطح حرارتی کویل و گارانتی آن نیز توجه فرمائید.
  4. کلیه منابع کویلی ایستاده دماتجهیز دارای پلاک مشخصات فنی ساخت (مدل، ظرفیت و سال تولید ) و 30 ماه گارانتی طلایی شرکت دما تجهیز و 10 سال خدمات بعد از فروش می باشند.
  5. منابع آبگرم کويلي ایستاده در ظرفيت های بالاتر از 1500 ليتر درصورت سفارش مشتری و با قید در فاکتور فروش دارای دريچه باز ديد آدم رو مي باشند.

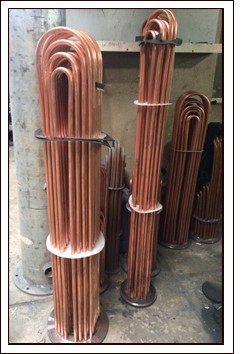

  6. کویل آبگرم یا بخار کلیه منابع کویل دار ایستاده دماتجهیز مطابق با استانداردهای معتبر و با ضخامت های مناسب تولید و عرضه میگردند. ضخامت کویل های آبگرم معمولاً 0.7 میلیمتر و ضخامت کویل های بخار معمولاً 0.9 میلیمتر میباشند.
  7. ضخامت ورق بدنه منابع دماتجهیز (منبع آب کویلی) بر اساس ظرفیت و فشار کاری تا ضخامت 16 میلیمتر نیز قابل ساخت و ارائه میباشند(بدیهی است در جوشکاری منابع با ضخامت بدنه بالا، از روشهای استاندارد جوشکاری مربوطه استفاده می گردد.)
  8. قبل از سفارش و انتخاب منبع آبگرم نسبت به امکان عبور از درب موتورخانه و فضای ابعادی مناسب جهت نصب و بهره برداری آن اطمینان حاصل نمایید و در صورتي که منبع با ابعاد ديگری مورد نياز باشد، ابعاد آنرا قبل از سفارش تعيين نمائيد.
  9. محاسبه حجم منبع کویلی آب گرم مورد نیاز، ضخامت و نوع ورق بدنه و عدسی ها، بررسی ابعادی منبع کویلی از نظر امکان ورود و نصب در موتورخانه ساختمان و همچنین تعیین نوع کویل و سطح تبادل حرارتی کویل مورد نیاز باید به دقت انجام گیرد.
    نکات مهم منبع آب گرم کویلی ایستاده دماتجهیز

محاسبه ظرفیت مورد نیاز منبع آب گرم کویلی ایستاده

به منظور برآورد ظرفیت منبع آبگرم کویلی مورد نیاز ساختمان با در نظر گرفتن تعداد واحدها، نوع کاربری ساختمان، ضریب تقاضا، ضریب همزمانی و ضریب مصرف بطور تقریبی برای هر واحد مسکونی بین 100 تا 200 لیتر ظرفیت منبع آبگرم کویلی یا دوجداره در نظر گرفته می شود.

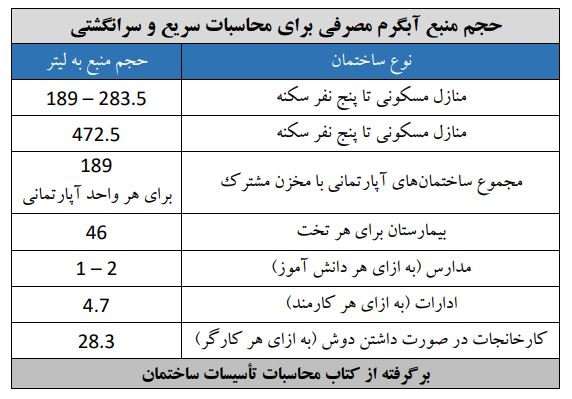

جدول حجم منبع آب گرم کویلی ایستاده دماتجهیز 500

  • استفاده از مبدلهای حرارتی صفحه ای برای تأمین آبگرم ساختمان فقط در صورتی مجاز است که موتورخانه ساختمان مجهز به سیستم سختی گیر آب باشد.
  • درصورت استفاده از منبع آبگرم کویلی ایستاده جهت تامین آبگرم مصرفی ساختمان، لازم است به منظور چرخش آب گرم دیگ موتورخانه در کویل منبع ایستاده از پمپ سیرکولاتور مناسب استفاده شود.
  • در مورد محاسبه سطح تبادل حرارتی کویل در منبع کویلی بعنوان یک قاعده کلی می توان گفت برای محاسبه مقدار سطح تبادل حرارتی کویل منبع، کل گرمای مورد نیاز منبع را (با توجه به حجم منبع و اختلاف دمای آب سرد ورودی و آب گرم خروجی از منبع) بر ضریب کلی انتقال حرارت (U جنس کویل منبع) ضرب در اختلاف دمای لگاریتمی آب ورودی و خروجی تقسیم می نمائیم.

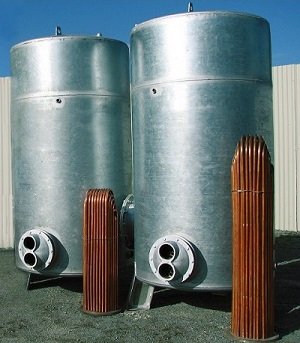

    ویژگی منبع آب گرم کویلی ایستاده دماتجهیز 500

مزایای منبع کویلی دار نسبت به منابع دوجداره:

  • منبع کویلی دار که در دو نوع ایستاده و افقی تولید می شوند برای تولید آب گرم مصرفی و بهداشتی (از آب سرد ورودی) در سیستم های گرمایش مرکزی ساختمان، مورد استفاده قرار میگیرند.

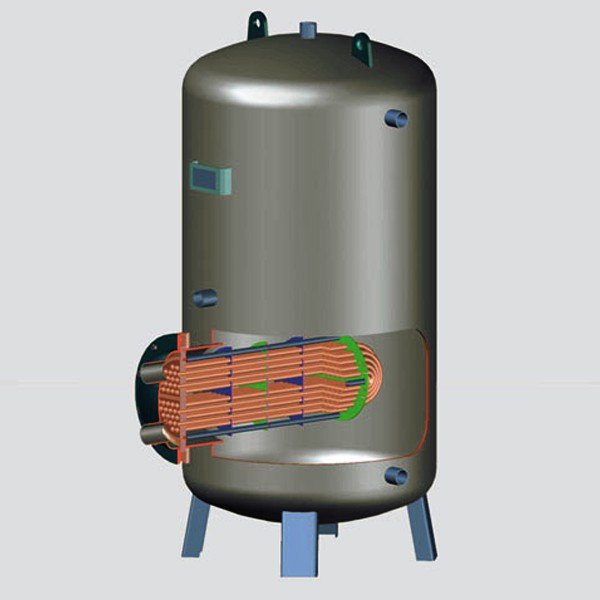

  • مکانیزم عمل گرمایشی منابع کویلی استفاده از انرژی گرمایی آب یا بخار ورودی از دیگ حرارت مرکزی ساختمان در کویل نصب شده درون منبع و انتقال این انرژی گرمایی به آب سرد ورودی به داخل منبع آب گرم کویلی (مانند مبدل حرارتی) جهت گرم نمودن آب سرد ورودی است.
  • جنس بدنه ی منابع کویلی معمولا از ورق گالوانیزه گرم می باشد، اما در صورت استفاده از ورق سیاه، جهت جلوگیری از فرسایش و اکسید شدن آن، سطح داخلی منابع را با رنگ اپوکسی کاملاً پوشش می دهند.
  • برتری منابع کویل دار نسبت به منابع دوجداره، آسودگی تعمیرات آن بدلیل تک جداره بودن (در صورت نشت)، سرعت بیشتر گرم کردن آب سرد منبع و همچنین راندمان بالاتر کاری بدلیل وجود کویل (یا مبدل حرارتی) در داخل آن می باشد.
  • منابع کویل دار آبگرم نیز مانند انواع منابع دیگر در مدل های عمودی و افقی و بر اساس محاسبه و سفارش کارشناس پروژه جهت نصب در موتورخانه ی هتل ها، بیمارستان ها، مجتمع های مسکونی و اداری، کارخانجات، استخرها و ... ساخته و با گارانتی معتبر ارائه میشوند.

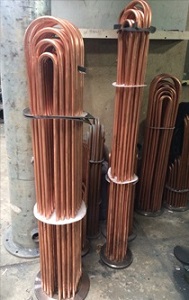

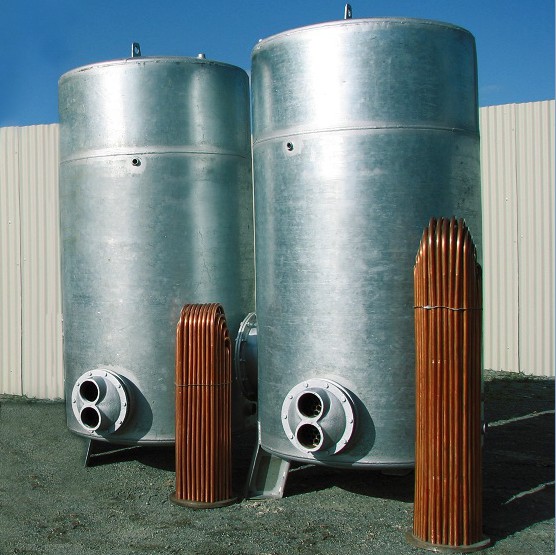

    جزئیات منبع آب کویلی دماتجهیز

نکات اجرایی نصب منبع آب کویلی

  • در نظر گرفتن فونداسیون بتنی با ابعاد مناسب و ارتفاع حداکثر 10 سانتیمتر جهت امکان استقرار و نصب تراز و پایدار منبع کویلی ایستاده در موتورخانه الزامی است.
  • نصب شير اطمينان (دما و فشار) برای کليه منابع توليد آب گرم مانند منابع کویلی الزامي است.

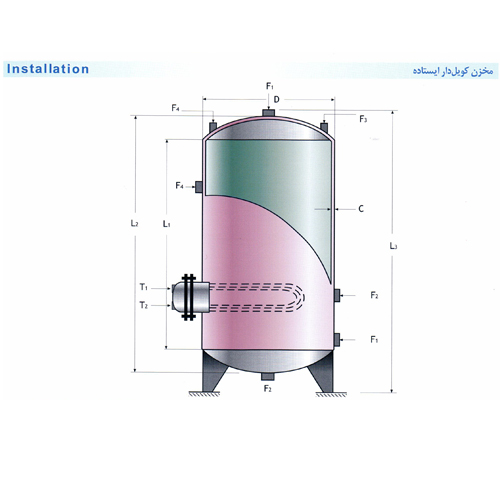

  • نمای لوله کشی شماتیک منبع آبگرم کویلی ایستاده

    500 نمای شماتیک لوله کشی منبع کویلی ایستاده

سفارش خرید و گارانتی منبع کويلی ایستاده 500 لیتری دماتجهیز

  • منبع کويلی ایستاده 500 لیتری دماتجهیز دارای 15 ماه گارانتی طلایی شرکت دما تجهیز و 10 سال خدمات پس از فروش می باشد.
  • شرکت مهندسی دماتجهیز اطلاعات فنی و قیمت های تضمین شده خرید انواع منبع کویلی دماتجهیز را با گارانتی طلایی جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند، ارائه نموده است.
  • شرکت مهندسی دماتجهیز ساخت منابع خود را با در نظر گرفتن کلیه اصول مهندسی و استانداردهای روز دنیا انجام داده و با اطمینان از کیفیت محصولات خود حس خوب خرید بهینه و هوشمند را برای مشتریان خود به ارمغان می آورد.
  • قیمت کلیه منابع آب گرم کویلی ایستاده دماتجهیز ارائه شده در سایت مجموعه مرجع و تخصصی دماتجهیز بروز بوده و تخفیف های مورد نظر کارفرمایان محترم در این قیمت ها لحاظ گردیده است، بطوریکه این قیمت ها نیز شامل بخش تضمین بهترین قیمت سایت مجموعه دماتجهیز می باشد.

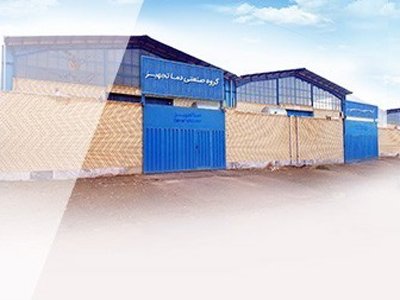

کارت گارانتی طلایی دماتجهیز کارخانه دماتجهیز
مدل 4 -DT.HW500CV 5 -DT.HW500CV
ظرفیت (Lit) 500 500
سطح کويل (Ft.²) 15 15
ضخامت ورق mm 4 5
وزن Kg 135 165
جنس ورق گالوانيزه گرم ایرانی
گالوانيزه گرم ایرانی
ابعاد(cm) ارتفاع(جوش تا جوش) 120 120
قطر عدسی 70 70
