مبدل حرارتی صفحه ای آلفالاوال مدل CBH16-35H
آلفالاوال- بدنه ای از جنس استینلس استیل S.S.316
- فشار کار :20 bar
- توان حرارتی :80.000 Kcal/Hr
- سایز لوله ورودی و خرو جی : طرف سرد 3/4
- سایز لوله ورودی و خرو جی : طرف گرم 3/4
- اطلاعات بیشتر
تحویل 2 تا 4 ساعت کاری در تهران
1 سال گارانتی
10 سال خدمات پس از فروش
مجموعه تخصصی دماتجهیز دارای ۳ جواز کسب معتبر بوده و از سال 1383 فعالیت خود را آغاز نموده است.
با ثبت سفارش خريد بصورت پرداخت در محل ، كارشناسان ما با شما تماس خواهند گرفت
راهنمای انتخاب و خرید مبدل حرارتی صفحه ای آلفالاوال مدل CBH16-35H
آلفالاول (Alfa Laval) شرکت خدمات فنی و مهندسی سوئدی می باشد، که توسط Oscar Lamm و Gustaf de Laval در سال 1883 تاسیس گردید. این شرکت، که در آغاز فعالیت در شاخه متفاوت از آنچه امروزه فعالیت می کند راه اندازی شده بود، در حال حاضر در زمینه تولید تجهیزات تخصصی-صنعتی و نیز تولید قطعات و لوازم مورد نیاز در صنایع سنگین و همچنین عرضه این محصولات، در بازار صنایع، فعالیت می نماید.
آقای de Laval با ساخت اولین سپراتور پیوسته با ظرفیت 130 لیتر بر دقیقه پروسه در سال 1879 تأسیس این شرکت را آغاز نمود که با فعالیت در زمینه تولید و فروش پمپ های سانتریفیوژ، پاستوریزاتورها، مبدل های حرارتی، سپراتورها، شیرهای انتقال جریان و... به شهرت جهانی دست پیدا کرد. آلفالاوال در سال 1890 اولین دستگاه پاستوریزاتور شیر را تولید نمود. این کمپانی اولین مبدل حرارتی خود را در سال 1931 به جهان معرفی کرد.
در سایت مرجع و فروشگاهی دماتجهیز ، اطلاعات و قیمت های تضمین شده انواع مبدل حرارتی صفحه ای آلفالاوال با گارانتی اصل جهت برخورداری شما عزیزان از حس خوب خرید بهینه و هوشمند ارائه گردیده است.
ویژگی های مبدل حرارتی صفحه ای آلفالاوال مدل CBH16-35H
راندمان کاری و فشار کار
مبدل حرارتی صفحه ای آلفالاوال مدل CBH16-35H با فشار کاری حداقل 15 بار و حداکثر 40 بار (در مدل های مختلف فشار کاری متفاوت می باشد) و با راندمان بسیار بالا، آبگرم مصرفی فوری و بهداشتی را با کمترین هزینه و بدون اتلاف انرژی تامین می نماید. در نظر داشته باشید در صورت استفاده از مبدل حرارتی برای تولید آبگرم بهداشتی واحد های مسکونی، به ازاء هر واحد معادل 300 تا 400 لیتر ظرفیت مبدل مورد نیاز می باشد.
- همچنین در صورت استفاده از مبدل حرارتی صفحه ای آلفالاوال مدل CBH16-35H در سیستم های گرمایش از کف به ازاء هر متر طول لوله PEX کار شده در کف، حدود 136 کیلو کالری ظرفیت گرمایش برای انتخاب مبدل حرارتی مورد نیاز در نظر گرفته شود.
- مبدل حرارتی صفحه ای آلفالاوال مدل CBH16-35H می تواند برای سیستم های مایع به مایع، بخار به مایع و گاز به مایع مورد استفاده قرار گرفته و نسبت به بازده عملیاتی بالایی که دارند بسیار کم حجم بوده و فضای کمی را اشغال می نماید.

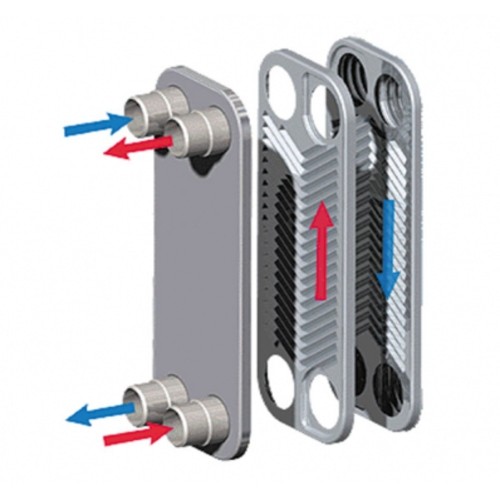

- نوع طراحی صفحات مبدل حرارتی صفحه ای آلفالاوال مدل CBH16-35H به گونه ای است که با ایجاد آشفتگی در سیال ها، انتقال حرارت را بهینه کرده و باعث خود تمیز کنندگی مبدل می شود.
- جوشکاری صفحات مبدل حرارتی صفحه ای آلفالاوال مدل CBH16-35H در شرایط خلاء انجام گرفته که باعث استحکام آن در فشار و دمای عملیاتی بالا شده و همچنین امکان ارتباط دو صفحه متوازن در هزاران نقطه و افزایش چشمگیر بازده عملکرد مبدل را فراهم می آورد.
- جنس کلیه صفحات مبدل حرارتی صفحه ای آلفالاوال از استنلس استیل (SS316) می باشد و در مبدل های آلفالاوال مدل هایی که با CB شروع می شوند بیانگر مبدل های حرارتی صفحه ای با جوش مس(Copper Brazed) هستند.
- کیفیت و کارآمدی مبدل های حرارتی صفحه ای آلفالاوال به حدی است که 65 درصد از سهم بازار مبدل های حرارتی صفحه ای دنیا در انحصار شرکت آلفالاوال می باشد.
- مدل مبدل حرارتی صفحه ای آلفالاوال مورد نیاز برای شرایط ویژه از روی نوع سیال های درگیر در فرآیند، فشار و دمای دو طرف و دبی سیال مصرفی، از طریق نرم افزار CAS کمپانی آلفالاوال محاسبه شده و در صورت نیاز مشخصات فنی فرآیند با سربرگ Alfa Laval در اختیار قرار می گیرد.
- شرکت آلفالاوال تولید کننده انحصاری مبدل های با جوش استیل (Alfa Nova) با علامت اختصاری (AN) بوده که برای مصارف خاص که دارای لزوم استفاده از مواد تماما" استیل در تجهیزات بکار رفته در فرایند تولید می باشد مورد استفاده قرار می گیرند.
نکات مهم در هنگام نصب مبدل حرارتی صفحه ای آلفالاوال مدل CBH16-35H
- استفاده از سختی گیر و صافی مناسب برای افزایش طول عمر مفید مبدل حرارتی صفحه ای آلفالاوال مدل CBH16-35H و سایر تجهیزات درگیر در فرآیند انتقال دما الزامی است.
- علاوه بر لزوم نصب سختی گیر در مسیر آب مبدل های حرارتی که قبلا به آن اشاره شده است، نصب مهره ماسوره و شیر فلکه روی کلیه لوله های آب ورودی و خروجی از مبدل های حرارتی جهت امکان انجام سرویس های دوره ای و اسید شویی الزامی است.
- با توجه به لزوم استفاده از یک عدد شیر یکطرفه + دو عدد صافی (فیلتر) و همچنین سختی گیر خطی (مغناطیسی، الکترونیکی و ...) در هنگام نصب و بهره برداری از انواع مبدل های حرارتی صفحه ای، در صورت عدم وجود ملزومات فوق در پروژه، همزمان با خرید مبدل حرارتی، نسبت به سفارش خرید این تجهیزات جانبی، متناسب با سایز لوله های ورودی و خروجی نیز اقدام نمائید.
نمای شماتیک نصب مبدل حرارتی
گارانتی مبدل حرارتی صفحه ای آلفالاوال مدل CBH16-35H
مبدل حرارتی صفحه ای آلفالاوال مدل CBH16-35H در سایت دما تجهیز ، دارای کارت گارانتی نماینده رسمی شرکت آلفالاوال با درج شماره سریال مبدل با 1 سال گارانتی و 10 سال خدمات بعد از فروش (در صورت عدم انجام اسید شویی غیر استاندارد مبدل ) می باشد.
شرکت آلفالاوال با 120 سال سابقه در زمینه تولید با کیفیت ترین و کارآمد ترین مبدل های حرارتی صفحه ای دارای 28 مرکز تولید در سراسر جهان می باشد و مبدل های حرارتی صفحه ای عرضه شده توسط نماینده رسمی شرکت آلفالاوال در ایران، بطور مستقیم از کمپانی آلفالاوال در سوئد تامین می گردند.
| براساس نوع | مبدل صفحه ای |
| دبی آب مصرفی Lit/hr | 1700 |
| حداقل توان حرارتی Kcal/hr | 80000 |
| فشار کار(bar) | 20 |
| ظرفیت حرارتی(Kcal/hr) | 80000 |
|
مدل |
CBH16-35H | |
|
ظرفیت حرارتی Kcal/Hr |
80,000 | |
|
دبی آب مصرفی (Lit/hr) در t=50°C∆ |
1700 | |
|
فشار کار bar |
20 | |
|
تعداد صفحات |
35 | |
|
سایز لوله ورودی و خروجی از دیگ (in) |
3/4" | |
|
سایز لوله ورودی و خروجی آب مصرفی (in) |
3/4" | |
| ابعاد mm |
ارتفاع |
210 |
|
عرض |
74 | |
|
عمق |
83.5 | |
|
وزن kg |
1.96 | |
|
جنس |
استنلس استیل 316 | |
