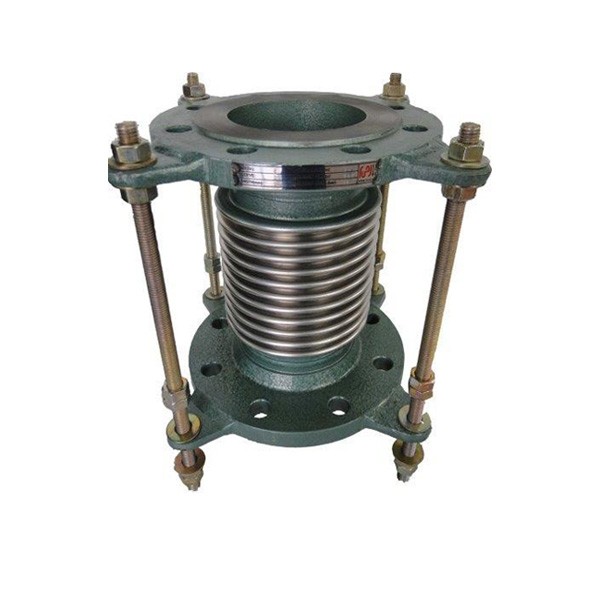

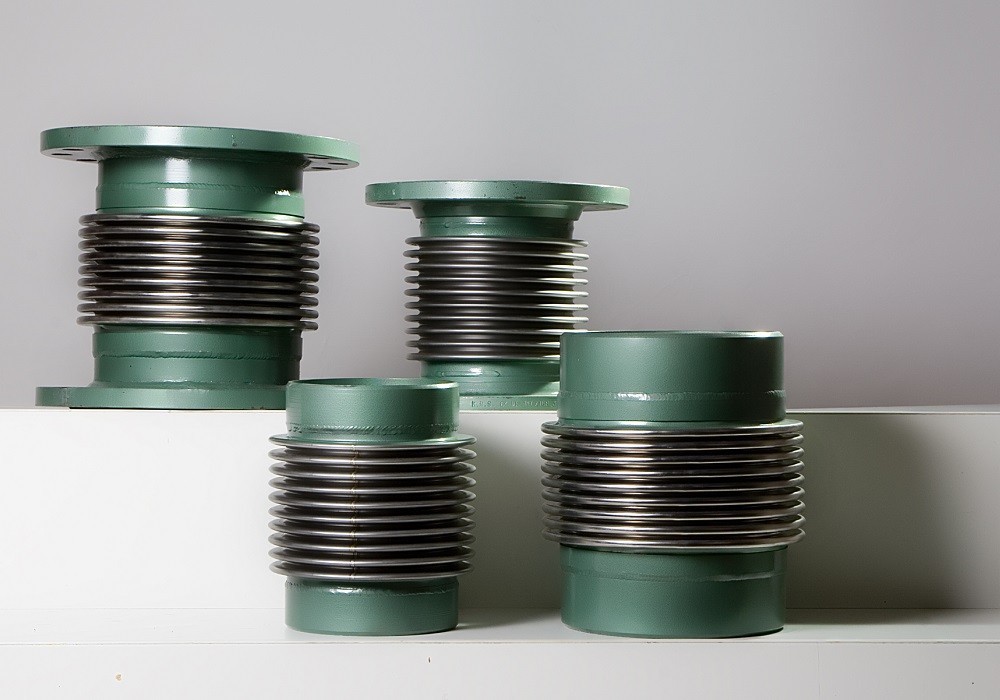

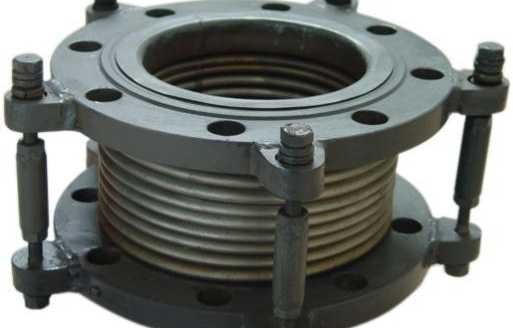

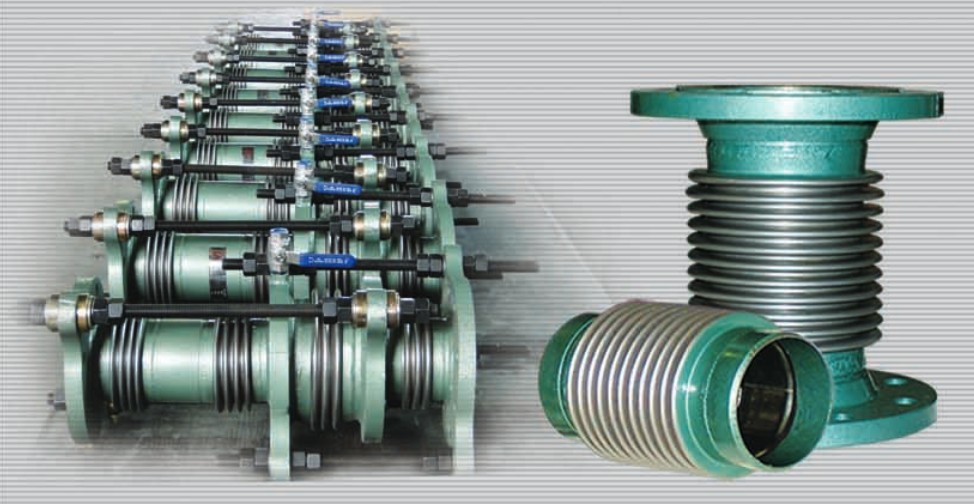

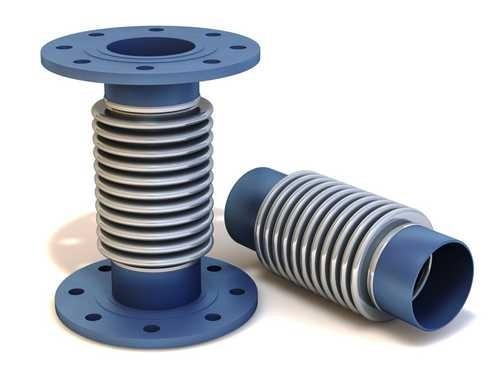

لرزه گیر آکاردئونی شرکت ارتعاشات صنعتی

بطور کلی لرزه گیر ها در سیستم های لوله کشی، جهت جذب تغییرات ابعادی و خصوصا افزایش یا کاهش طول لوله بدلیل تغییر دمای سیال و همچنین در محل لوله های عبوری از درز انقطاع ساختمانها، در سیستمها و صنایع مختلفی از جمله سیستمهای گرمایشی و تهویه مطبوع، نیروگاه ها، پالایشگاه های نفت و گاز، صنایع پتروشیمی، مبدلهای حرارتی و ... مورد استفاده قرار می گیرند.

لرزه گیر آکاردئونی شرکت ارتعاشات صنعتی ، برای جلوگیری از حرکت های ناخواسته ای استفاده می شود که انتقال سیال را در داخل لوله دچار اختلال می کند. منشأ این حرکت ها می تواند تغییرات دمایی ناشی از سیال یا محیط، لرزش دستگاه های موجود در سیستم مثل پمپ و کمپرسور و یا حرکت های ناشی از عوامل خارجی مثل باد، زلزله، نشست سازه و ... باشد.
تحمل درجه حرارت و فشار بالا و جذب حرکت های محوری، جانبی و زاویه ای با در نظر گرفتن آرایش مناسب، از جمله خصوصیات لرزه گیرهای آکاردئونی شرکت ارتعاشات صنعتی می باشد.

انواع اتصالات آکاردئونی:

• اتصالات آکاردئونی محوری
• اتصالات آکاردئونی جانبی
• اتصالات آکاردئونی زاویه ای
• اتصالات آکاردئونی چندمنظوره
• اتصالات آکاردئونی 4 گوش یا مستطیل

مشخصات کلی لرزه گیر شرکت ارتعاشات صنعتی:

• سایز لرزه گیر های تولیدی شرکت ارتعاشات صنعتی ایران از 3/4 اینچ تا 400 اینچ متغیر است، همانطور که گفته شد از این لرزه گیرها در صنایع مختلف استفاده می شود.
• حداکثر فشار کاری که برخی از این لرزه گیرها می توانند تحمل کنند، تا 16 bar است.
• اتصالات آکاردئونی ارتعاشات صنعتی می توانند در دمای خیلی پایین (80-) درجه سانتیگراد،و همچنین در دمای خیلی بالا، (800) درجه سانتیگراد وظیفه و نقش خود را به انجام برسانند.
• لرزه گیرهای آکاردئونی شرکت ارتعاشات صنعتی بر اساس استاندارد EJMA طراحی و ساخته می شود.
• گستره متنوع این لرزه گیر ها شامل لرزه گیرهایی با اتصال جوشی، رزوه دار و فلنجی می باشد.
• لرزه گیرهای آکاردئونی شرکت ارتعاشات صنعتی از ورق استنلس استیل تولید می شود و در ساخت آن از آلیاژهای پایه نیکل در ضخامتهای 0/4 تا 6 میلیمتر استفاده گردیده است.

لرزه گیر های آکاردئونی شرکت ارتعاشات صنعتی از قسمت های زیر تشکیل شده اند:

• بلوز: قسمت انعطاف پذیر اتصال آکاردئونی است که قابلیت انجام انعطاف مورد نظر را دارد.
• لوله: این قسمت هم از انعطاف بالایی برخوردا است.
• طوق: در اتصالات فلنجدار، طوق رابط بین فلنج و بلوز بوده و در اتصالات جوشی بصورت مستقیم به خط لوله متصل می شود.
• فلنج: وظیفه اتصال لرزه گیر آکاردئونی به فلنج متقابل را بر عهده دارد.
• غلاف داخلی: از حرکت سیال در درون پرچ ها جلوگیری و جریان را آرام می کند. در صورتی که سرعت سیال بالا باشد و از غلاف داخلی استفاده نشود، پدیده توربولانس جریان سیال در داخل لوله بوجود می آید، که موجب سر و صدا، افت فشار، سایش و افزایش دما می شود.
• پایه روپوش: نگهدارنده روپوش می باشد.
• روپوش: جهت ایمن نگه داشتن بلوز از آسیب های ناشی از عوامل خارجی و یا پیشگیری از پاشیده شدن سیال در صورت نشت احتمالی از بلوز مورد استفاده قرار میگرد.
• میل مهار: از قطعاتی که دارای حرکات جنبی یا زاویه ای هستند، محافظت می کند، همچنین از جنبش ناگهانی قطعاتی که دارای حرکت محوری هستند، جلوگیری می کند.
• پایه میل مهار: برای محافظت از میل مهار استفاده می شود.
• رینگ تنظیم کننده: در مواردی که فشار بالا باشد، برای تقویت بلوز از این رینگ ها استفاده می شود. این قطعات علاوه بر تقویت، میزان حرارت پره ها را نیز تنظیم می کنند.
• پایه رینگ: نگهدارنده رینگ های انتهایی می باشد.
• پایه لوله: نگدارنده صفحات لولا در قطعات لولایی و گاردانی می باشد.
• لوله: اجازه حرکت زاویه ای را در یک صفحه، به قطعات لولایی و در تمامی جهات گاردانی می دهد.
• لولا: صفحه ایست که قطعات گاردانی روی آن پین می شوند.
• پین: در قطعات لولایی و گاردانی، در محل اتصال لولاها قرار میگیرد.

شرکت دماتجهیز با داشتن سالها تجربه در زمینه فروش وسایل گرمایشی و سرمایشی، فروش لرزه گیرهای شرکت ارتعاشات صنعتی ایران را نیز، برای مشتریان خود با بهترین قیمت بر عهده دارد.
