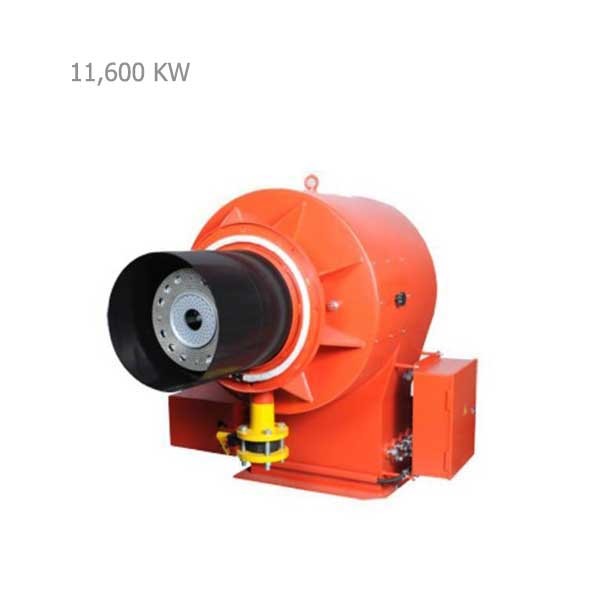

مشعل دوگانه سوز پارس مشعل PM-9 KLGM 313
پارس مشعل- حداکثر قدرت گرمایش: 11600kw
- سوخت مصرفی: گاز و گازوئیل
- نحوه احتراق: دو مرحله ای
- برق مصرفی: سه فاز
- نوع دمپر هوا: اتوماتیک
- اطلاعات بیشتر
1 سال گارانتی پارس مشعل
10 سال خدمات پس از فروش
مجموعه تخصصی دماتجهیز دارای ۳ جواز کسب معتبر بوده و از سال 1383 فعالیت خود را آغاز نموده است.
با ثبت سفارش خريد بصورت پرداخت در محل ، كارشناسان ما با شما تماس خواهند گرفت
راهنمای انتخاب و خرید مشعل دوگانه سوز پارس مشعل PM-9 KLGM 313

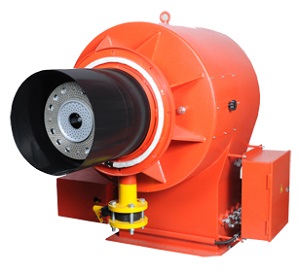

مشعل دوگانه سوز پارس مشعل PM-9 KLGM 313 از جمله مشعل‌های سری PM9 شرکت پارس مشعل می باشد که با عملکرد دو مرحله ای و سازگار با سوخت گاز و گازوئیل، قابل نصب بر روی انواع دیگ‌های آبگرم، بویلرهای بخار، کوره‌های هوای گرم، انواع مبدل و دیگ‌های روغن داغ می باشد.
مشعل‌های پارس مشعل سری PM9 بر اساس نوع کنترل احتراق، به صورت دو مرحله ای عمل می کند و امکان سفارش مشعل با عملکرد تدریجی نیز فراهم می باشد. همچنین در این سری از مشعل پارس مشعل، دبی هوای مورد نیاز احتراق توسط یک سرو موتور با دقت بالا کنترل می گردد.
آنچه مشعل‌های پارس مشعل سری PM9 را از سایر محصولات متمایز می کند اختلاط کامل سوخت و هوا و احتراق کامل بواسطه طراحی دقیق شعله پخش کن می باشد.
شرکت پارس مشعل از جمله شرکت‌های موفق و با سابقه در زمینه تولید انواع مشعل است که در سال 1361 در شهرک صنعتی محمودآباد اصفهان و تحت لیسانس شرکت OERTLI سوئیس به عنوان تنها شرکت مشعل سازی در ایران آغاز به کار نمود. پارس مشعل برای مدت سه دهه از نظر کیفیت و اعتبار فنی بدون شک خوش نام ترین برند تولید مشعل در کشور بوده که امروزه ضمن پاسخگویی به نیاز روز افزون صنایع داخلی توانسته صادرات گسترده ای به کشورهای اروپایی و منطقه داشته باشد.
این شرکت ارائه دهنده انواع مشعل‌های خانگی و صنعتی تک سوز، دوگانه سوز و سه گانه سوز، با توان حرارتی 12.5 کیلووات تا 20 مگاوات می باشد که در قالب بیش از 120 مدل مختلف با قابلیت کارکرد با انواع سوخت‌های رایج مانند گاز، گاز مایع، گازوئیل و مازوت تولید و عرضه می گردند.
ویژگی‌های مشعل گازوئيل سوز پارس مشعل PM-9 KLGM-313
- بهره گیری از برترین برندهای تجهیزات کنترلی نطیر Siemens و Honeywell
- مجهز به تجهیزات سیستم سوخت‌رسانی گاز از برندهای معتبر ساخت آلمان و ایتالیا
- در این مدل مشعل دوگانه سوز امکان تنظیم دقیق فرایند احتراق جهت افزایش راندمان دستگاه و کاهش مصرف سوخت وجود دارد.
- دارای ساختار مونوبلاک با ابعاد و وزن مناسب جهت نصب آسان
- دسترسی راحت به تمامی قطعات واحد احتراق بدون نیاز به باز نمودن مشعل از دیگ، سرویس و نگهداری از آنرا بسیار آسان نموده است.
- این دستگاه سازگار با محیط زیست طراحی گردیده و دارای کمترین میزان آلایندگی می باشد.
- نکات کلی در خصوص مشعل‌های دوگانه سوز پارس مشعل
- به طور کلی هنگام انتخاب مشعل، علاوه بر لزوم توجه به نوع سوخت مشعل، لازم است به دلایل مختلف ظرفیت مشعل حدود 20% بیشتر از ظرفیت دیگ یا محفظه احتراق هیتر در نظر گرفته شود.
- مشعل دوگانه سوز (گاز-گازوئیل) پارس مشعل با خط گاز ماداس می باشد.
- هنگام انتخاب مشعل، به قطر لوله شعله پوش مشعل جهت امکان ورود لوله فوق در دیگ و نصب مشعل کاملا توجه فرمائید.
- از تقسيم حداکثر کيلو کالری قدرت گرمايش مشعل‌های گازوئيل سوز برعدد 8,500 مقدار ليتر مصرف گازوئيل در ساعت بدست می آيد.
- از تقسيم حداکثر قدرت گرمايش مشعل‌های گازی بر عدد 9,500 حداکثر مقدار مصرف گاز مشعل بر حسب متر مکعب در ساعت بدست می آيد.
- در مسير سوخت گازوئيل تا مشعل، لازم است فيلتر گازوئيل و نازل یا نازل‌های گازوئیل براساس ظرفیت مشعل گازوئیلی با مشخصات فني مورد تاييد قرار داده شود. مراجعه به مقاله انتخاب نازل گازوئیل برای مشعل های گازوئیل سوز.
- چنانچه فشار خط گاز تامین سوخت مشعل 2 پوند باشد، استفاده از بالانسر (Balancer) جهت تنظیم و بالانس تغییرات اندک فشار گاز تغذیه مشعل گازی با سایز و دبی مورد نیاز گاز مشعل، در ابتدای خط گاز ضروری است.
- همچنین در صورتیکه فشار گاز تغذیه مشعل بالاتر از 2 پوند (15 یا 30 تا حداکثر 60 پوند باشد) نصب رگولاتور گاز با سایز، فشار کار و دبی گاز مناسب نیز در ابتدای خط گاز مشعل ضروری است.
عملکرد کلی مشعل‌ها :
در مشعل‌های فن دار شروع عملکرد بر اساس فرمان ترموستات دیگ یا هیتر و طبق برنامه زمانبندی رله مشعل می باشد، به این ترتیب که ابتدا طبق فرمان رله فن هوادهی مشعل به مدت حدود 30 تا 60 ثانیه روشن شده و بعد ترانس جرقه زن مشعل شروع به ایجاد جرقه نموده و سپس شیر برقی سوخت مشعل (گاز، گازوئیل یا مازوت) باز شده و سوخت از شیر برقی عبور کرده و وارد محفظه احتراق دیگ یا هیتر می شود. اکنون با وجود جرقه ترانس، شعله در جلوی شعله پخش کن مشعل تشکیل می گردد.
پس از تشکیل شعله، دیگر نیازی به جرقه یا قوس الکتریکی نیست و با فرمان فتوسل یا یون، عملکرد ترانس جرقه زن متوقف گردیده و مشعل به عمل احتراق خود تا زمان رسیدن فرمان خاموش شدن از طریق ترموستات ادامه می دهد.
اصولاً بدنه اغلب مشعل‌های گازوئیلی و گازی از نوع چدن ریخته گری است که قطعات مورد نیاز برای عملکرد مشعل بر روی آن نصب می گردند.
تنظیم سوخت و هوای مشعل دوگانه سوز
احتراق کامل سوخت حاصل تنظیم دقیق نسبت سوخت و هوا است. هرچه این نسبت با دقت بیشتری تنظیم شود راندمان احتراق بالاتر رفته و در نتیجه به سوخت کمتری احتیاج است. در مشعل‌های کوچک تنظیم هوای مورد نیاز احتراق مشعل توسط دمپر دستی انجام می شود ولی در مشعل‌های بزرگ این تنظیم به کمک دمپر اتوماتیک هوای مورد نیاز احتراق تامین می شود. البته با توجه به آنکه دمای هوای دیگ موتور‌خانه و رطوبت آن در طول سال متغیر است، در مشعل‌های بزرگ، باید در هر فصل دمپر هوا مورد تنظیم مجدد قرار گیرند. امروزه مشعل‌های مدرن مجهز به یک سیستم کنترل هوشمند PLC هستند که به صورت اتوماتیک نسبت بین سوخت و هوا را در تمام طول شبانه روز و تمام فصول سال تنظیم می‌نمایند.
گارانتی مشعل دوگانه سوز پارس مشعل PM-9 KLGM 313
مشعل دوگانه سوز پارس مشعل مدل PM-9 KLGM 313 دارای 1 سال گارانتی شرکت پارس مشعل می باشند.
در سایت مرجع و فروشگاهی دماتجهیز، امکان خرید مشعل دوگانه سوز پارس مشعل، جهت ایجاد حس خوب خرید بهینه و هوشمند، برای شما مشتریان عزیز، فراهم گردیده است.
| براساس نوع سوخت | دو گانه سوز |
| براساس نوع عملکرد | دو مرحله ای |
| برق مصرفی | سه فاز 380 ولت |
| نوع کالا | مشعل |
|
مدل |
PM9-KLGM-313 |
|
| قدرت گرمایش | KW | 11600 |
| Kcal/hr | ||
| نوع سوخت | گاز - گازوئیل | |
| نحوه احتراق | تدریجی | |
| دمپر هوا | اتوماتیک | |
| جریان الکتریکی | 380-3-50 | |
| قدرت موتور KW | 37 | |
| قدرت موتور پمپ KW | 2.2 | |
| نوع رله | برند هانیول یا زیمنس | |
| قطر شعله پوش mm | 600 | |
| فشار پمپ گاز mbar | 138 | |
