رله دوگانه سوز شکوه مدل G811

راهنمای انتخاب و خرید رله دوگانه سوز شکوه مدل G811

شرکت شکوه الکترونیک به‌عنوان یکی از تولیدکنندگان معتبر تجهیزات کنترل، مانیتورینگ و اتوماسیون از جمله رله مشعل، با بهره‌گیری از دانش فنی روز اروپا، نیروهای متخصص و ماشین‌آلات پیشرفته، محصولاتی با کیفیت بالا مطابق با استانداردهای بین‌المللی کیفیت عرضه می‌کند.

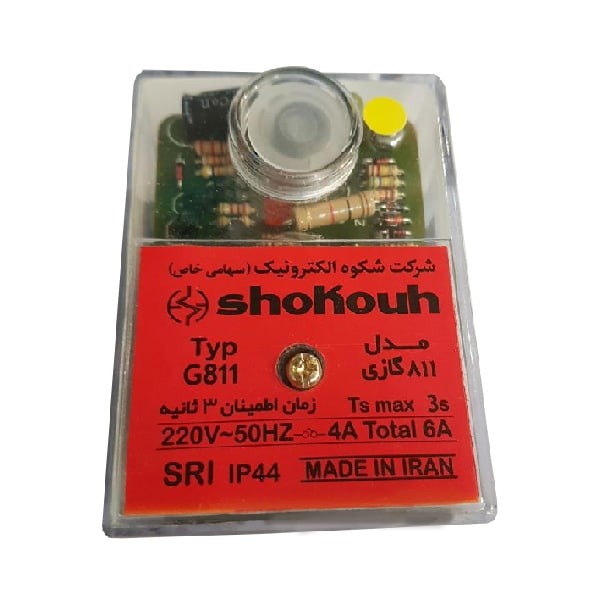

رله دوگانه‌سوز شکوه مدل G811 برای کنترل مشعل‌های دوگانه‌سوز طراحی‌ شده و دارای بدنه‌ای مقاوم از جنس پلی‌کربنات نسوز و نشکن است که ایمنی بالایی را فراهم می‌کند. این دستگاه از دو شیر سوخت پشتیبانی می‌کند و به‌صورت کاملاً الکترونیکی عمل می‌کند و مجهز به دکمه RESET، چراغ LED راهنما و پیچ نصب در بخش بالایی بدنه است.

دمـاتجهیــز؛ مرکز تخصصی انتخـاب و تـامین تجهیــزات تهویـه و تاسیسـات ( از سال 1383)

ویژگی های رله دوگانه سوز شکوه مدل G811

• دمای مجاز برای کار رله و چشم فتوسل: 20- تا 60+ درجه سانتی گراد
• یونیزاسیون: میله یون، (LANDIS ‏)QR(BRAHMA)UVZ2 & UVZ1
• حداکثر جریان خروجی از هر پایه: 4A (در مجموع 6A)
• چشم فتوسل: اختیاری (فقط در مدل چشمی)
• ولتاژ ورودی: 220 ولت (180 تا 250 ولت)
• جریان یونیزاسیون: 5 میکرو آمپر
• فیوز: سریع (10A) یا کند (6A)
• استاندارد عایق: IP44
• مدل نصب: اختیاری
• وزن: 180 گرم

نکات مهم قبل از بکارگیری رله دوگانه سوز شکوه مدل G811

قبل از به کارگیری، سیم بندی را حتماً چک کنیم. وجود اشتباه و نقص در سیم کشی و سیم بندی می تواند خطرناک باشد و صدمات جبران ناپذیری به بار آورد.

• از بازکردن یا تعمیر کنترلر اکیدا خودداری نمایید.
• هر کنترلر باید حداقل یک مرتبه در 24 ساعت خاموش گردد.
• برای نصب و جا بجایی رله کنترلر باید حتماً سوئیچ اصلی برق قطع باشد و مشعل از سیستم تغذیه جدا باشد.
• توجه داشته باشید هنگام استفاده از کنترلر پیچ اتصال محکم شده باشد تا از اتصال کامل کنترلر به پایه رله مطمئن شویم.
• دقت شود که در صورتی که رله کنترلر G811 جایگزین رله دیگری (غیر از G811) می شود ممکن است لازم شود که سیم کشی را تغییر داد.
• استفاده از فیوز مناسب مطابق با مشخصات فنی کنترلر ضروری است. و اینکه فیوزهای اصلی باید به گونه ای انتخاب شوند که قبل از رسیدن جریان به مقادیر نامی موجود در مشخصات فنی رله، عمل کنند و برق را قطع نمایند. در غیر اینصورت در زمان رخداد اتصال کوتاه در هر قسمت از تجهیزات مشعل، ممکن است صدمات بسیار شدیدی به کنترلر، قطعات مشعل یا کاربر وارد شود.

عیب یابی رله دوگانه سوز شکوه مدل G811

مشکل 1: راه اندازی نشدن مشعل راه حل:

• بررسی اتصال برق
• بررسی وضعیت فیوزها
• ترموستات در حالت OFF است.
• پرشر گاز در حالت OFF است.
• بررسی سیم بندی ها
• فن آسیب دیده یا اتصالات فن مثل خازن راه انداز آسیب دیده یا خارج از مدار است.
• سیم کشی پایه اشتباه است.
• آلودگی پین های 9 یا 8 یا 4 پایه

مشکل 2: کنترلر بلافاصله پس از راه اندازی مشعل، به فاز خطا می رود راه حل:

• ممکن است بین پین های 2 و 8 یا 2 و بدنه مشعل اتصال کوتاه ایجاد شده باشد.
• ممکن است سنسور UVZ آسیب دیده باشد یا اتصال کوتاه رخ داده باشد.
• قفل ریست را چک کنید ( دکمه ریست را فقط 1 مرتبه فشار دهید)
• ولتاژ تغذیه کمتر از 180 ولت است.

مشکل 3: کنترلر پس از راه اندازی و طی زمان تخلیه، شیر سوخت را باز می کند اما شعله تشکیل نمی شود راه حل:

• بررسی کابل های اتصال برق ورودی به ترانس جرقه
• پین 3 و 8 پایه از لحاظ سلامت و عدم آلودگی بررسی شود تا از اتصال مناسب اطمینان حاصل گردد.
• فرمان رله به ترانس جرقه در زمان تخلیه بررسی شود. (برقدار شدن پین شماره 3 پایه در زمان تخلیه چک شود.)
• کابلهای ولتاژ-قوی خروجی ترانس جرقه چک شود. بررسی کابلها باید از لحاظ سلامت و کیفیت و عایق بندی ، رعایت فاصله شعاعی 1 سانتی متر نسبت یکدیگر و فاصله بیش از یک سانتی متر از هرگونه فلز و دیواره مشعل چک شود.
• به هیچ عنوان نباید دوکابل ولتاژقوی جرقه در کنار یکدیگر باشند.
• طول کابل های ولتاژ قوی ترانس جرقه در مجموع نباید از یک متر بیشتر شود.
• فاصله نوک الکترود های جرقه بیش از حد استاندارد است (برای مشعل های گازی 3 میلی متر)
• عایق بندی و یا جنس الکترود های جرقه و یا کیفیت کابل های الکترود جرقه مناسب نیست.
• ترانس مشعل از لحاظ قدرت و سلامت در زمان تخلیه بررسی شود. (نورو صدا در زمان جرقه )
• نازل سوخت و جهت درست انتشار سوخت طبق کاتالوگ مشعل مربوطه بررسی شود
• تنظیم دریچه هوا
• بررسی خروجی دیگ و مشعل و تهویه و دودکش
• بررسی رگولاتور گاز
• بررسی وجود سوخت

مشکل 4: کنترلر پس از راه اندازی و طی زمان تخلیه، شیر سوخت را باز می کند، شعله تشکیل می شود اما پس از طی زمان اطمینان به فاز خطا می رود. راه حل:

• نازل سوخت و جهت درست انتشار سوخت با کاتالوگ مشعل مربوطه هماهنگ باشد.
• تنظیم دریچه هوا
• بررسی خروجی دیگ و مشعل و تهویه و دودکش
• احتمال آلودگی پین 2 پایه یا مسیر آن تا سنسور UVZ آلودگی
• ارت قطع است یا بدنه مشعل به ارت استاندارد متصل نشده است.
• سنسور UVZ آسیب دیده یا کابل آن قطع شده (مسیر پین 2 و 8 تا سنسور شعله چک شود)
• سنسور UVZ به گونه ای نا مناسب در مشعل قرار گرفته که شعله را نمی بیند و یا آلوده شده.
• بررسی کیفیت شعله
• بررسی دودکش

مشکل 5: پس از تشکیل شعله و طی مدت زمان خاصی کنترلر به فاز خطا می رود. در مشعل گازسوز گاهی به دلیل افت فشار ناگهانی گاز (مثلا ناشی از روشن شدن مشعل دیگری در فاصله نزدیک) این اتفاق می افتد. راه حل:

• چک نازل سوخت و جهت درست انتشار سوخت هماهنگ با کاتالوگ مشعل مربوطه
• تنظیم دریچه هوا
• خروجی دیگ و مشعل و تهویه و دودکش بررسی شود.
• پین 2 پایه یا مسیر آن تا سنسور UVZ آلودگی دارد.
• ارت قطع است یا بدنه مشعل به ارت استاندارد متصل نشده است.
• سنسور UVZ آسیب دیده یا کابل آن قطع شده (مسیر پین ۲و۸ تا سنسور شعله چک شود)
• سنسور UVZ به گونه ای نا مناسب در مشعل قرار گرفته که شعله را نمی بیند و یا آلوده شده.
• بررسی کیفیت شعله
• بررسی دودکش
• بررسی ولتاژ برق

شرایط گارانتی رله دوگانه سوز شکوه مدل G811

تعویض، نصب و سرویس رله دوگانه‌سوز شکوه مدل G811 تنها باید توسط افراد متخصص و دارای مجوز انجام گیرد. مواردی وجود دارند که در صورت بروز، گارانتی این محصول را باطل می‌کنند که شامل نداشتن کارت گارانتی و برچسب کف دستگاه، سوختگی یا تغییر شکل به دلیل قرارگیری در دمای بالا یا ولتاژ غیر‌استاندارد، وارد شدن ضربه‌های شدید مکانیکی، باز کردن قاب یا دستکاری مدار داخلی و تلاش برای تعمیر آن می‌شود.

همچنین سیم‌بندی غیر‌اصولی یا اشتباه در نصب، مانند جابه‌جایی پایه‌های 8 و 9 با 1 و 2 یا اتصال کوتاه پین‌های 4، 5 یا 6 به بدنه یا زمین، می‌تواند موجب سوختن بخشی از مدار داخلی رله شود. خرابی موتور مشعل نظیر تأخیر در راه‌اندازی، خرابی خازن یا گرفتگی شفت موتور که باعث افزایش جریان و فشار به رله شود نیز از دیگر دلایل لغو گارانتی است. رله مدل G811 دارای یک سال گارانتی از شرکت اصلی است که در صورت رعایت این شرایط معتبر خواهد بود.

اصالت رله دوگانه سوز شکوه مدل G811

شرکت دماتجهیز، اصالت و سلامت فیزیکی رله دوگانه سوز شکوه مدل G811 را تأیید می نماید. در مجموعه مرجع و فروشگاهی دماتجهیز، انواع رله دوگانه سوز شکوه، جهت ایجاد حس خوب خرید بهینه و هوشمند، برای شما مشتریان عزیز ارائه گردیده است.
