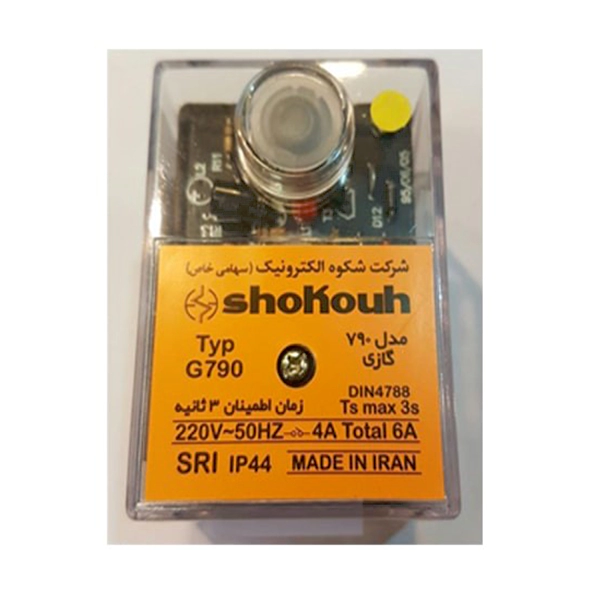

رله گازی شالیکوبی شکوه مدل G790-S

راهنمای انتخاب و خرید رله گازی شالیکوبی شکوه مدل G790-S

رله گازی شالیکوبی شکوه مدل G790-S یک انتخاب هوشمندانه و ایمن برای مدیریت سیستم‌های احتراق گازسوز، به‌ویژه در تجهیزاتی نظیر دستگاه‌های شالیکوبی است. این رله مشعل با بهره‌گیری از مدارات کاملاً الکترونیکی و بدنه مقاوم از جنس پلی‌کربنات نسوز و نشکن، پایداری بالایی در شرایط صنعتی دارد و فرآیند احتراق را از طریق سنسور یونیزاسیون با دقت رصد می‌کند.

از ویژگی‌های برجسته این مدل، هوشمندی در مدیریت خطا است؛ به‌طوری که اگر پس از تشکیل شعله و قطع جرقه، شعله به هر دلیلی ناپدید شود، دستگاه به‌صورت خودکار چرخه را مجدداً تکرار کرده و تنها در صورت عدم تشکیل مجدد شعله وارد فاز خطا (Lockout) می‌شود تا ایمنی کامل سیستم حفظ گردد. وجود دکمه ریست و چراغ LED راهنما بر روی بدنه، کاربری و عیب‌یابی این تجهیز را بسیار آسان کرده است.

ویژگی‌های رله گازی شالیکوبی شکوه مدل G790-S

این رله برای عملکرد دقیق و ایمن مشعل طراحی شده است و مشخصات فنی زیر آن را از دیگر مدل‌ها متمایز می‌کند:

• ولتاژ منبع تغذیه: ۲۲۰ ولت (قابل‌پذیرش از ۱۹۰ تا ۲۴۰ ولت): مناسب برای شبکه برق شهری در ایران و اکثر تجهیزات صنعتی.
• فیوز قابل‌استفاده:: قابلیت استفاده با فیوز سریع ۱۰A یا فیوز کند ۶A برای حفاظت بهتر در برابر اضافه‌بار.
• توان مصرفی: ۳ VA
• حداکثر جریان هر پایه: ۴A
• حداکثر مجموع جریان خروجی: ۶A
• زمان تخلیه اولیه: تقریبا ۵ تا ۷ ثانیه
• زمان جرقه‌زنی اولیه: ۳ تا ۵ ثانیه
• زمان تاخیر بازگشت به تنظیمات اولیه (پس از خاموشی): ۲ ثانیه (این زمان‌ها به تضمین تشکیل شعله و ایمنی شروع و توقف مشعل کمک می‌کنند.)
• استاندارد عایق الکتریکی: IP40
• دمای مجاز پیرامون: از ۰ تا ۶۰ درجه سانتی‌گراد (مناسب برای کاربردهای گرم‌خانه‌دار و فضای موتورخانه.)
• وزن خالص: ۱۸۰ گرم

قابلیت‌های کاربردی و ایمنی

• این رله نه‌فقط از نظر فنی دقیق، بلکه از نظر پایش و نمایش وضعیت نیز کامل است:
• مجهز به LED نمایشگر وضعیت شعله: برای دیدن سریع وضعیت تشکیل شعله در عملکرد.
• مجهز به LED نمایش وضعیت خطا: خطاها را به‌صورت واضح نشان می‌دهد تا سریع‌تر اقدام کنید.
• مجهز به خروجی آلارم: در صورت خطا یا شرایط غیرطبیعی، سیستم هشداردهنده خارجی را فعال می‌کند.
• دارای زمان تخلیه کوتاه: باعث کاهش زمان‌های غیرضروری و افزایش پاسخ‌دهی سیستم می‌شود.
• بدون قفل وضعیت خطا: به‌صورت خودکار در صورت رفع خطا به سیکل کاری بازمی‌گردد؛ نیاز به دخالت دستی ندارد مگر اینکه مشکل ادامه داشته باشد.

این رله برای مشعل‌هایی با ظرفیت ۵۰ تا ۵۰۰ هزار کیلوکالری طراحی شده است و در مشعل‌های با خروجی احتراق باز (بدون محفظه احتراق بسته) عملکرد قابل‌اعتماد دارد.

نکات مهم قبل از بکارگیری رله گازی شالیکوبی شکوه مدل G790-S

در این بخش، نکات ایمنی و دستورالعمل‌های مهم مربوط به استفاده از رله کنترلر G790-S به‌صورت شفاف و کاربردی ارائه می‌شود تا از بروز خطاهای احتمالی جلوگیری گردد و ایمنی مشعل در بالاترین سطح حفظ شود.

رعایت دقیق این موارد، نقش مستقیمی در افزایش طول عمر تجهیزات و حفظ امنیت کاربر ایفا می‌کند.

نکات مهم قبل و حین استفاده از رله گازی شالیکوبی شکوه مدل G790-S

• قبل از به‌کارگیری، سیم‌بندی باید با دقت کامل بررسی گردد و هرگونه اشتباه یا ایراد احتمالی برطرف گردد.
• در صورتی که رله کنترلر G790-S جایگزین رله‌ای غیر از این مدل می‌گردد، امکان نیاز به تغییر در سیم‌بندی وجود دارد.
• هنگام نصب کنترلر، پیچ اتصال باید کاملا محکم گردد تا اتصال صحیح رله به پایه تضمین گردد.
• استفاده از فیوز مناسب مطابق مشخصات فنی کنترلر الزامی است.
• فیوزهای اصلی باید به‌گونه‌ای انتخاب شوند که قبل از رسیدن جریان به مقادیر نامی رله، مدار را قطع نمایند.
• در صورت عدم انتخاب صحیح فیوز، خطر آسیب جدی به کنترلر تجهیزات مشعل یا کاربر وجود دارد.
• به دلایل ایمنی، هر رله کنترلر G790-S باید حداقل یک بار در هر ۲۴ ساعت خاموش گردد.
• برای نصب یا جداسازی کنترلر، قطع کامل برق اصلی و جدا بودن مشعل از سیستم تغذیه الزامی است.
• رله کنترلر G790-S یک تجهیز الکترونیکی دقیق با ایمنی بالا است و باز کردن یا تعمیر آن مجاز نمی‌باشد.

در ادامه، مراحل آزمایش عملکرد رله ارائه می‌شود تا پس از تعمیر یا نصب مجدد، از صحت عملکرد سیستم اطمینان حاصل گردد.

انجام این آزمون‌ها تنها باید توسط سرویسکار مجرب و با رعایت کامل اصول ایمنی انجام پذیرد.

آزمایش عملکرد رله کنترلر G790-S

قبل از شروع هر آزمون، تغذیه برق و سوخت مشعل باید وصل گردد و پس از پایان آزمون مجددا قطع شود.

همچنین ابتدا کلیه اتصالات از نظر نشتی سیم‌بندی استحکام و عدم لرزش بررسی گردد.

آزمون اول

با بستن شیر اصلی دستی سوخت انجام می‌گیرد. کنترلر پس از فاز تخلیه، شیر برقی و ترانس جرقه را فعال می‌کند و پس از پایان زمان اطمینان وارد فاز خطا می‌گردد. برای خروج از فاز خطا دکمه ریست فشار داده می‌شود.

آزمون دوم

شیر اصلی سوخت باز می‌گردد و مشعل راه‌اندازی می‌شود تا شعله برقرار گردد. پس از چند لحظه کار، شیر سوخت مجددا بسته می‌شود. کنترلر سیکل راه‌اندازی را تکرار می‌کند و در صورت عدم تشخیص شعله وارد فاز خطا می‌گردد. خروج از خطا با دکمه ریست انجام می‌گیرد.

آزمون سوم

در حالت کار عادی مشعل و وجود شعله، ورودی سیگنال پرشر هوا قطع می‌گردد. کنترلر بلافاصله وارد فاز خطا می‌شود و با فشردن دکمه ریست امکان بازگشت فراهم می‌گردد.

آزمون چهارم

ابتدا پین شماره ۲ به بدنه مشعل متصل می‌شود و سپس برق وصل می‌گردد. در این حالت کنترلر سریعا وارد فاز خطا می‌شود.

عیب یابی رله گازی شالیکوبی شکوه مدل G790-S

در این بخش، عیب‌یابی کامل و مرحله‌به‌مرحله رله کنترلر G790-S ارائه می‌شود تا در زمان بروز خطا، تشخیص مشکل سریع‌تر و ایمن‌تر انجام گیرد.

بررسی منظم این موارد، از توقف‌های ناگهانی مشعل جلوگیری می‌کند و پایداری عملکرد سیستم را افزایش می‌دهد.

مشکل 1: راه اندازی نشدن مشعل

راه حل:

• بررسی اتصال برق
• بررسی وضعیت فیوزها
• ترموستات در حالت OFF است.
• پرشر گاز در حالت OFF است.
• بررسی سیم بندی ها
• فن آسیب دیده یا اتصالات فن مثل خازن راه انداز آسیب دیده یا خارج از مدار است.
• سیم کشی پایه اشتباه است.
• آلودگی پین های 9 یا 8 یا 4 پایه

مشکل 2: کنترلر بلافاصله پس از راه اندازی مشعل، به فاز خطا می رود:

راه حل:

• ممکن است بین پین های 2 و 8 یا 2 و بدنه مشعل اتصال کوتاه ایجاد شده باشد.
• ممکن است سنسور UVZ آسیب دیده باشد یا اتصال کوتاه رخ داده باشد.
• قفل ریست را چک کنید ( دکمه ریست را فقط 1 مرتبه فشار دهید )
• ولتاژ تغذیه کمتر از 180 ولت است.

مشکل 3: کنترلر پس از راه اندازی و طی زمان تخلیه، شیر سوخت را باز می کند اما شعله تشکیل نمی شود

راه حل:

• بررسی کابل های اتصال برق ورودی به ترانس جرقه
• پین 3 و 8 پایه از لحاظ سلامت و عدم آلودگی بررسی شود تا از اتصال مناسب اطمینان حاصل گردد.
• فرمان رله به ترانس جرقه در زمان تخلیه بررسی شود. (برقدار شدن پین شماره 3 پایه در زمان تخلیه چک شود.)
• کابلهای ولتاژ-قوی خروجی ترانس جرقه چک شود. بررسی کابلها باید از لحاظ سلامت و کیفیت و عایق بندی، رعایت فاصله شعاعی 1 سانتی متر نسبت یکدیگر و فاصله بیش از یک سانتی متر از هرگونه فلز و دیواره مشعل چک شود.
• به هیچ عنوان نباید دوکابل ولتاژقوی جرقه در کنار یکدیگر باشند.
• طول کابل های ولتاژ قوی ترانس جرقه در مجموع نباید از یک متر بیشتر شود.
• فاصله نوک الکترود های جرقه بیش از حد استاندارد است (برای مشعل های گازی 3 میلی متر)
• عایق بندی و یا جنس الکترود های جرقه و یا کیفیت کابل های الکترود جرقه مناسب نیست.
• ترانس مشعل از لحاظ قدرت و سلامت در زمان تخلیه بررسی شود. (نورو صدا در زمان جرقه )
• نازل سوخت و جهت درست انتشار سوخت طبق کاتالوگ مشعل مربوطه بررسی شود
• تنظیم دریچه هوا
• بررسی خروجی دیگ و مشعل و تهویه و دودکش.
• بررسی رگولاتور گاز
• بررسی وجود سوخت

مشکل 4: کنترلر پس از راه اندازی و طی زمان تخلیه، شیر سوخت را باز می کند، شعله تشکیل می شود اما پس از طی زمان اطمینان به فاز خطا می رود.

راه حل:

• نازل سوخت و جهت درست انتشار سوخت با کاتالوگ مشعل مربوطه هماهنگ باشد.
• تنظیم دریچه هوا
• بررسی خروجی دیگ و مشعل و تهویه و دودکش
• احتمال آلودگی پین 2 پایه یا مسیر آن تا سنسور UVZ آلودگی
• ارت قطع است یا بدنه مشعل به ارت استاندارد متصل نشده است.
• سنسور UVZ آسیب دیده یا کابل آن قطع شده (مسیر پین 2 و 8 تا سنسور شعله چک شود)
• سنسور UVZ به گونه ای نا مناسب در مشعل قرار گرفته که شعله را نمی بیند و یا آلوده شده.
• بررسی کیفیت شعله
• بررسی دودکش

مشکل 5: پس از تشکیل شعله و طی مدت زمان خاصی کنترلر به فاز خطا می رود.

• در مشعل گازسوز گاهی به دلیل افت فشار ناگهانی گاز (مثلا ناشی از روشن شدن مشعل دیگری در فاصله نزدیک) این اتفاق می افتد.
• چک نازل سوخت و جهت درست انتشار سوخت هماهنگ با کاتالوگ مشعل مربوطه
• تنظیم دریچه هوا
• خروجی دیگ و مشعل و تهویه و دودکش بررسی شود.
• پین 2 پایه یا مسیر آن تا سنسور UVZ آلودگی دارد.
• ارت قطع است یا بدنه مشعل به ارت استاندارد متصل نشده است.
• سنسور UVZ آسیب دیده یا کابل آن قطع شده (مسیر پین ۲و۸ تا سنسور شعله چک شود)
• سنسور UVZ به گونه ای نا مناسب در مشعل قرار گرفته که شعله را نمی بیند و یا آلوده شده.
• بررسی کیفیت شعله
• بررسی دودکش
• بررسی ولتاژ برق

شرایط گارانتی رله گازی شالیکوبی شکوه مدل G790-S

تعویض ونصب و سرویس باید توسط افراد متخصص و مجاز انجام گیرد.

شرایطی که باعث لغو گارانتی رله می شود عبارتند از:

• عدم داشتن کارت گارانتی و برچسب کف
• سوختگی، خرابی و تغییر شکل به علت قرارگیری در حرارت بیش از حد یا ولتاژ بیشتر از حد استاندارد
• ضربه شدن ضربه های شدید مکانیکی
• دستکاری و تعمیر مدار رله و باز شدن قاب
• سیم بندی غیر اصولی یا اشتباه در مشعل که باعث سوختن قسمتی از مدار داخلی رله شود.( مثلا پایه 8 و 9 با 1 و 2 جابجا بسته شده باشد یا پین 4 یا 5 یا 6 به بدنه یا زمین اتصال کوتاه شده باشد.)
• خرابی موتور مشعل مثل تاخیر در راه اندازی یا خرابی خازن آن، یا آلوده بودن یا گیر داشتن شفت موتور که موجب افزایش جریان و فشار به رله و سوختن مدار داخلی رله شود.
• رله گازی شکوه مدل G790-S داری 1 سال گارانتی شرکت اصلی می باشد.

اصالت رله گازی شالیکوبی شکوه مدل G790-S

شرکت دماتجهیز، اصالت و سلامت فیزیکی رله گازی شالیکوبی شکوه مدل G790-S را تأیید می نماید.

در سایت مرجع و تخصصی دماتجهیز، انواع رله گازی شکوه، برای شما مشتریان عزیز ارائه گردیده است.
