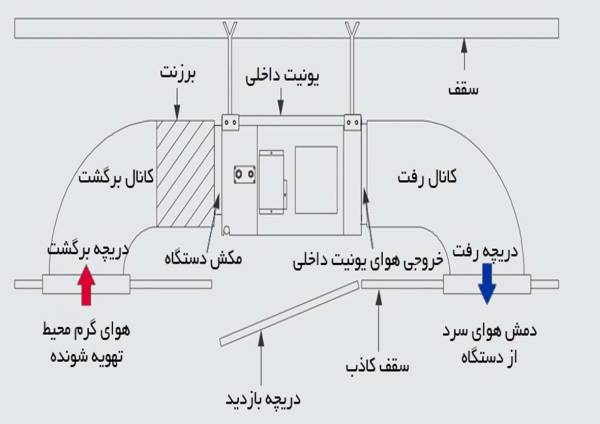

اجزا و قطعات داخلی داکت اسپلیت

داکت اسپلیت یکی از رایج‌ترین سیستم‌های تهویه مطبوع در ساختمان‌های مسکونی و تجاری است. این سیستم‌ها با ترکیب دو واحد داخلی و خارجی به صورت مستقل،  امکان سرمایش و گرمایش محیط را در هر واحد مسکونی، اداری یا تجاری فراهم می‌کنند. در این مقاله، به بررسی کامل اجزا و قطعات داخلی داکت اسپلیت و نقش هر یک از آنها در عملکرد دستگاه می‌پردازیم. لطفا با ما همراه باشیید.

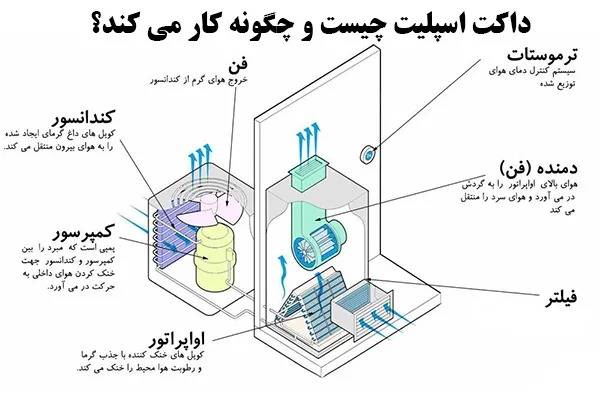

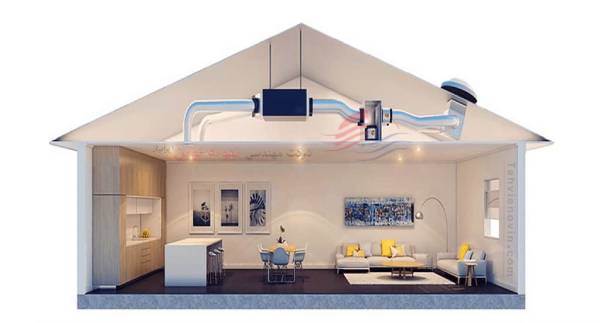

نحوه عملکرد داکت اسپلیت

داکت اسپلیت از یک چرخه سرمایش یا گرمایش برای تنظیم دمای فضا استفاده می‌کند. در حالت سرمایش، مبرد درون لوله‌های مسی بین واحد داخلی و خارجی جریان پیدا می‌کند. هوای گرم محیط داخل از طریق فن داخلی وارد دستگاه می‌شود و از روی لوله‌های حاوی مبرد سرد عبور می‌کند. این کار باعث می‌شود که گرمای هوا جذب شده و هوای خنک به فضا بازگردد. در حالت گرمایش نیز، چرخه برعکس می‌شود و هوای گرم از طریق دستگاه یا توسط کویل آبگرم پکیج به داخل منتقل می‌شود. در ادامه مطلب عملکرد اجزا و قطعات داخلی داکت اسپلیت را بررسی خواهیم کرد.

دماتـجهـیز، اولین مرجع تخصصی انتخـاب و قیــمت تـجهیــزات تـــهویه و تاســیســات (از سال 1383)

1. اواپراتور (Evaporator)

اواپراتور یکی از اصلی‌ترین اجزا و قطعات داخلی داکت اسپلیت است که وظیفه آن جذب گرمای موجود در محیط و تبدیل مایع مبرد به حالت بخارو جذب گرمای محیط در تابستان  است. این قطعه از لوله‌های مارپیچی و پره‌های فلزی (فین‌ها) تشکیل شده که به تبادل حرارت بیشت بین مبرد و هوای عبوری و ایجاد هوای خنک کمک می‌کنند.

• نحوه عملکرد: هوای گرم محیط از طریق فن به سمت اواپراتور مکیده  می‌شود. مبرد سرد که در لوله‌های اواپراتور جریان دارد، گرمای هوا را جذب کرده و باعث خنک شدن هوا می‌شود. سپس هوای سرد توسط کانال های اجرا شده در سقف کاذب  به فضای داخل هدایت می‌شود.

2. فن داخلی (Indoor Fan)

فن داخلی یا بلور فن وظیفه مکش هوای محیط و سپس انتقال هوای سرد تولید شده توسط اواپراتور به کانال ها و سپس داخل فضاهای هر واحد محیط را برعهده دارد. این فن با چرخش خود هوای گرم را از روی ففن های  اواپراتور عبور داده و هوای خنک را در فضای هر واحد پخش می‌کند.

•نحوه عملکرد: فن با سرعت‌های مختلف  از روی  ریموت کنترل قابل تنظیم است و جریان هوای سرد یا گرم  را ر تابستان یا زمستان  به طور یکنواخت در محیط توزیع می‌کند.

3. فیلتر هوا (Air Filter)

فیلتر هوا یکی از اجزا و قطعات داخلی داکت اسپلیت  برای تصفیه هوای ورودی به داکت اسپلیت است. فیلترها با جلوگیری از ورود ذرات گرد و غبار، آلودگی‌ها و مواد آلرژن به داخل دستگاه، به بهبود کیفیت هوای داخل در هر واحد کمک می‌کنند.

•نحوه عملکرد: هوای گرم داخل واحد قبل از عبور از اواپراتور یا پنل داخلی داکت اسپلیت ابتدا از فیلتر عبور می‌کند تا ذرات معلق و آلاینده‌های آن حذف شود. فیلترها باید به صورت دوره‌ای تمیز یا تعویض شوند تا دستگاه به طور بهینه کار کند.

4. ترموستات (Thermostat)

ترموستات وظیفه کنترل دمای محیط را بر عهده دارد. این قطعه حساس به دماست و به دستگاه کمک می‌کند تا دمای محیط را در حد مطلوب تنظیم کند.

• می‌کند که دستگاه چه زمانی باید روشن یا خاموش شود تا دمای دلخواه حفظ شود.

5. برد الکتریکی (Control Board)

برد الکتریکی یا کنترل‌کننده اصلی، مغز متفکر هر سیستم  داکت اسپلیت است که عملکرد  همه قطعات را مدیریت و هماهنگ می‌کند. این برد شامل قطعات الکترونیکی مختلفی است که عملکرد دستگاه را نظارت و کنترل می‌کند.

•نحوه عملکرد: برد الکتریکی دستورات ورودی از طریق ریموت یا ترموستات را دریافت کرده و بر اساس آن، کمپرسور، فن و سایر اجزا را کنترل می‌کند.

6. مبرد (Refrigerant)

مبرد نقش مهمی در چرخه سرمایش و گرمایش داکت اسپلیت دارد. این ماده که درون لوله‌های مسی بین واحد داخلی و خارجی جریان دارد، با تغییر حالت از مایع به گاز و بالعکس، حرارت را جذب یا دفع می‌کند.

نحوه عملکرد: مبرد در واحد داخلی گرمای محیط را جذب کرده و به واحد خارجی منتقل می‌کند. سپس در واحد خارجی گرمای جذب شده دفع می‌شود و مبرد مجدداً سرد شده و به واحد داخلی باز می‌گردد.

7. لوله‌های مسی (Copper Tubing)

لوله‌های مسی وظیفه انتقال مبرد بین واحد داخلی و خارجی را دارند. این لوله‌ها از جنس مس هستند تا مقاومت خوبی در برابر فشار و دما داشته باشند و از نشت مبرد جلوگیری شود.

• نحوه عملکرد: مبرد از طریق این لوله‌ها به صورت مایع یا گاز بین اواپراتور و کندانسور جریان پیدا می‌کند.

8. سینی تخلیه (Drain Pan)

در فرآیند سرمایش، رطوبت موجود در هوای محیط هنگام عبور از اواپراتور سرد و تبدیل به مایع می‌شود. سینی تخلیه مسئول جمع‌آوری این آب‌های تقطیر شده است.

•نحوه عملکرد: آب‌های حاصل از تقطیر رطوبت هوا در سینی جمع‌آوری شده و سپس از طریق لوله تخلیه به خارج از دستگاه هدایت می‌شوند تا از نشت آب به داخل محیط جلوگیری شود.

9. لوله تخلیه (Drain Pipe)

لوله تخلیه یکی دیگر از  اجزا و قطعات داخلی داکت اسپلیت است که آب‌های تقطیر شده را از سینی تخلیه به خارج از محیط منتقل می‌کند.

• نحوه عملکرد: آب تقطیر شده در واحد داخلی به وسیله لوله تخلیه به خارج از ساختمان هدایت می‌شود تا از مشکلاتی نظیر رطوبت و نشت آب جلوگیری شود.

10. دمپرها (Dampers)

دمپرها دریچه‌های قابل تنظیم هستند که برای کنترل جریان هوا در کانال‌های هوا به کار می‌روند. این دریچه‌ها به شما اجازه می‌دهند که جهت و میزان جریان هوا را به بخش‌های مختلف فضا کنترل کنید.

•نحوه عملکرد: دمپرها می‌توانند به صورت دستی یا اتوماتیک تنظیم شوند و امکان توزیع بهینه هوا در فضای داخلی را فراهم می‌کنند.

11. فوم‌های عایق (Insulation Foam)

فوم‌های عایق نقش مهمی در جلوگیری از اتلاف انرژی و افزایش کارایی دستگاه دارند. این فوم‌ها در لوله‌ها و بدنه داخلی دستگاه استفاده می‌شوند تا از انتقال حرارت ناخواسته جلوگیری کنند.

•نحوه عملکرد: این فوم‌ها کمک می‌کنند که هوای خنک تولید شده در دستگاه به طور موثر به داخل محیط منتقل شود و از اتلاف حرارت در مسیر لوله‌ها جلوگیری می‌شود.

نتیجه‌گیری

داکت اسپلیت‌ها سیستم‌های مستقلی هستند که از مجموعه‌ای از قطعات و اجزای مختلف تشکیل شده‌اند. هر یک از این قطعات نقش مهمی در فرآیند سرمایش و گرمایش دارند و کارکرد بهینه آنها به کیفیت عملکرد کل سیستم کمک می‌کند. نگهداری منظم و سرویس دوره‌ای این قطعات، به‌ویژه فیلتر‌ها و لوله‌های مسی، می‌تواند عمر مفید دستگاه را افزایش داده و مصرف انرژی را بهینه کند. با درک بهتر و شناخت اجزا و قطعات داخلی داکت اسپلیت از نحوه عملکرد این سیستم، می‌توانید از داکت اسپلیت خود به بهترین نحو ممکن استفاده کنید.
