فن کویل از تجهیزات تهویه مطبوع بسیار پر کاربرد است که اجزای اصلی آن شامل کویل، الکتروموتور و فن دمنده هوا میباشد. فنکویلها صرف نظر از ظرفیت و ابعاد، از نظر شکل ظاهری، محل نصب و نوع کاربری نیز با هم تفاوت دارند و در انواع مختلف سقفی، دیواری، زمینی، کاستی و کانالی عرضه میشوند. بنابراین توصیه می شود قبل از خرید فن کویل در مورد آن ها تحقیقات لازم را انجام دهید تا انتخاب مناسبی داشته باشید.
همچنین علیرغم اینکه فنکوئلها ساختار پیچیده ای ندارند، نکات بسیار مهمی در مورد آنها وجود دارد که باید حتما در هنگام انتخاب و خرید به آن توجه نمایید. با ما همراه باشید تا این نکات مهم برای خرید فن کویل را با هم بررسی کنیم.
نکات مهم برای خرید فن کویل
در این مقاله راهنمای خرید فن کویل، 7 نکته مهم شرح داده شده است که پیش از خرید فنکویل باید به دقت بررسی نمایید:
1. نوع فن کویل انتخابی
اولین قدم در انتخاب فن کویل ها تعیین نوع آن ها است که باید متناسب با مکان مورد استفاده باشد. فن کویلها در انواع کانالی، کاستی، سقفی (در دو نوع رو کار و توکار)، زمینی و دیواری تولید و عرضه می شوند. همچنین مورد دیگری که در انتخاب نوع فن کویل دارای اهمیت است، مکان نصب فن کویل هاست تا با توجه به آن نوع دستگاه تعیین شود. در این صورت مشخص می شود که فن کویل مدل زمینی باشد یا دیواری و یا مانند فن کویل کاستی به صورت سقفی روکار نصب شود.

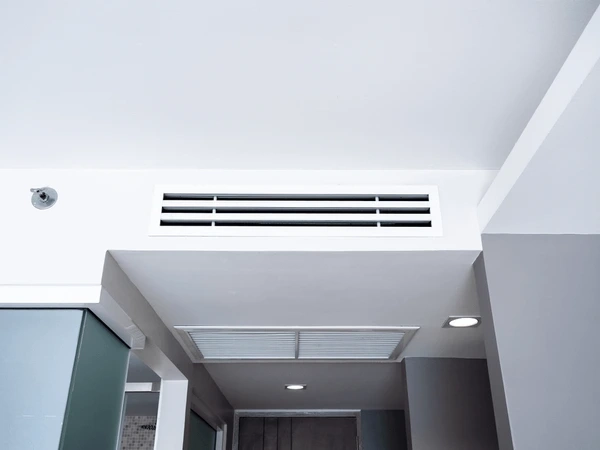

- در صورت انتخاب فن کویل سقفی باید روکار یا توکار بودن آن تعیین شود. فن کویل توکار در فضایی مانند داخل سقف کاذب نصب می گردد و تنها بخش قابل رویت دریچه خروجی هوا و دریچه برگشت هوای آن است. فن کویل های سقفی توکار صرف نظر از ظرفیت، فشار کار و برند به دو نوع فن کویل سقفی توکار مکش از زیر و فن کویل سقفی توکاری مکش از پشت تقسیم می گردند که در زمان انتخاب و سفارش خرید باید به این موضوع نیز توجه فرمائید.
- در صورت نیاز به انتخاب فن کویل کانالی، باید امکان کانال کشی در ساختمان بررسی شود. زیرا بدیهی است در صورتی که فنکویل کانالی انتخاب شود وجود امکان اجرای کانال ضروری است. (فنکویلهای کانالی از ظرفیت 600cfm تا 2000cfm تولید و عرضه میشوند)
- در صورت انتخاب فن کویل زمینی، باید به فضای آزاد جلوی دستگاه توجه شود. فن کویل زمینی برای پرتاب هوای مستقیم طراحی شده و اگر مانعی مانند مبلمان یا پرده در مسیر جریان هوا قرار گیرد، هم کارایی دستگاه کاهش مییابد و هم مصرف انرژی بالا میرود.
- در انتخاب فن کویل دیواری، استحکام دیوار و محل عبور لولههای آب بسیار مهم است. دیواری که دستگاه روی آن نصب میشود باید تحمل وزن فن کویل را داشته باشد و مسیر لولههای رفت و برگشت نیز بدون پیچوخم غیرضروری اجرا شود تا افت فشار آب ایجاد نگردد.
- فن کویل کاستی نیز به دلیل نصب درون سقف کاذب، نیازمند بررسی دقیق ارتفاع سقف و فضای آزاد اطراف دستگاه است. مدلهای چهارطرفه و یکطرفه هرکدام الگوی پرتاب باد متفاوتی دارند و باید مطابق نیاز محیط انتخاب شوند. همچنین وجود مسیر مناسب برای تخلیه آب تقطیر و دسترسی آسان به پنل سرویس از نکات مهمی است که در زمان انتخاب و نصب این نوع فن کویل باید مدنظر قرار گیرد.
دمـاتجهیـز؛ راهنمای تخصصی انتخاب و قیمت تجهیزات تهویه و تاسیسـات (از سال ۱۳۸۳)
2. ظرفیت فن کویل
ظرفیت فن کویل اغلب با CFM مشخص می شود که میزان هوادهی فن کویل را نشان می دهد. مقدار CFM در فن کویل منطبق با فضای مورد نظر و با در نظر گرفتن عواملی همچون آب و هوا، متراژ فضای مورد نظر و ارتفاع سقف آن، جهت تابش نور خورشید، تعداد در و پنجره، تعداد نفرات و... محاسبه و تعیین می گردد. به طور معمول این محاسبات توسط مهندسین تأسیسات و با نرم افزار انجام می شود اما معمولا به صورت تقریبی هم می توان این مقدار را برآورد نمود.

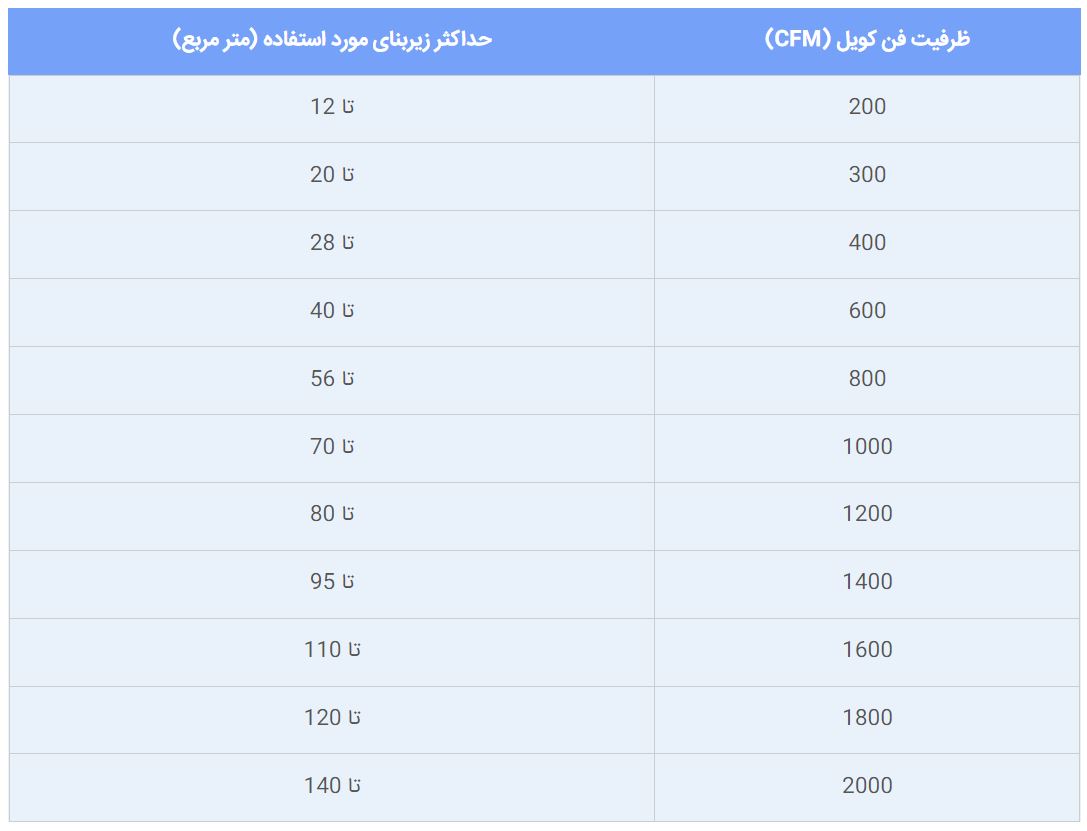

ظرفیت فن کویل مورد نیاز برای هر یک از متراژهای ارائه شده در جدول زیر به صورت تقریبی و در دور حداکثر فن در نظر گرفته شده است.
در دور متوسط ضريب تصحيح حجم هوادهی فن کویل ها نسبت به دور تند حدود 0.8 و در مورد قدرت سرمايش و گرمايش تقریباً حدود 0.85 است.
در صورت تمایل می توانید جهت کسب اطلاعات بیش تر و دریافت مشاوره با کارشناسان واحد تهویه مطبوع شرکت دماتجهیز تماس حاصل فرمایید.
در جدول زیر برآورد تقریبی فن کویل مورد نیاز برای شرایط آب و هوایی تهران ارائه شده است.
CFM*1.7=M^3⁄hr
همچنین متناسب با ظرفیت به دست آمده، ظرفیت دیگ آب گرم موتورخانه و چیلر برای تامین آب گرم یا سرد مورد نیاز در کویل های گرمایشی و سرمایشی فنکویلهای پروژه تعیین میشود.
3. سایزینگ لوله کشی فن کویل
قبل از تصمیم گیری در خصوص برند فن کویل، ابتدا باید از سایزینگ لوله کشی و انشعابات سیستم گرمایش و سرمایش ساختمان، و مناسب بودن قطر لوله های انشعاب به هر فن کویل جهت تامین دبی کافی آب سرمایش و گرمایش فنکویلهای پروژه مطمئن شوید.
منظور از سایزینگ، تعیین قطر مناسب لولهها و انشعاباتی است که آب سرد و گرم را به هر فن کویل منتقل میکنند. اگر لولهها قطر استاندارد نداشته باشند یا طول مسیر و تعداد زانوییها بیش از حد باشد، افت فشار ایجاد میشود و فن کویل نمیتواند دبی موردنیاز را دریافت کند. نتیجه این مشکل کاهش شدید راندمان سرمایش و گرمایش، افزایش مصرف انرژی و حتی ایجاد نوسان دمایی در اتاقهاست.
هماهنگی بین ظرفیت فن کویل، نوع سیستم مرکزی (چیلر یا موتورخانه)، متراژ واحد و سایز لولهها اهمیت زیادی دارد. مهندسان تأسیسات باید پیش از انتخاب دستگاه بررسی کنند که آیا لولهکشی ساختمان توانایی تأمین دبی مناسب برای فن کویلها را دارد یا خیر. در بسیاری از پروژهها لازم است پیش از خرید فن کویل، نقشه لولهکشی بازبینی و اصلاح شود تا جریان آب بدون افت فشار و با سرعت مناسب در مدار حرکت کند. این هماهنگی کوچک، اما تعیینکننده، عمر دستگاه را افزایش میدهد و کارکردی آرام و پایدار برای ساکنان فراهم میکند.
4. برند فن کویل
شرکت های تولید کننده داخلی و خارجی متعددی همانند گرین، یکتا تهویه اروند، میدیا، دماتجهیز، ساران، ساراول، تهویه، سرما آفرین و ... وجود دارند که فنکویلهای هر یک دارای ویژگی ها و مزایای گوناگونی هستند. برای آشنایی با این برندها به شما پیشنهاد می کنیم مقاله بهترین برندهای فن کویل ایرانی و خارجی را در سایت تخصصی دماتجهیز مطالعه نمایید.
6. میزان صدای تولیدی فن کویل
یکی از موارد بسیار مهم که باید قبل از انتخاب و خرید فن کویل مورد توجه قرار گیرد میزان صدای تولیدی آن در دور متوسط است، زیرا بلند بودن صدای دستگاه موجب سلب آسایش ساکنین می شود. سطح صدای فن کویل (دسیبل) را می توان از کاتالوگ محصول دریافت نمود اما با این وجود پیشنهاد می شود برای اطمینان بیش تر در خصوص پروژه ها، یک نمونه از فن کویل تحویل گردد و کارکرد، هوادهی (CFM)، صدا، بدنه و کویل آن قبل از سفارش خرید عمده توسط کارشناسان در محل پروژه بررسی شود.
به طور کلی می توان گفت فن کویل های سقفی توکار به دلیل نصب در سقف کاذب صدای کمتری نسبت به سایر انواع فن کویل دارند. صدای تولیدی فن کویل های کاستی و دیواری در سطح نرمال و فن کویل های کانالی به دلیل قدرت موتور و هوادهی بالاتر در مقدار بالایی هستند.
نکته: در صورتی که در پروژه های مسکونی از فن کویل سقفی توکار استفاده شود، فن کویل های مورد استفاده در اتاق خواب ها با یک ظرفیت بالاتر انتخاب می شوند تا نیازی به کارکرد دور تند نباشد و با کارکرد روی دور کند صدای کمتری ایجاد نمایند.
عوامل موثر بر سطح صدای فن کوئل
از عواملی که بر میزان صدای تولیدی فن کویل ها تاثیر گذارند می توان به موارد زیر اشاره نمود:
- فن: جنس فن در میزان صدای تولیدی فن کویل تاثیر گذار است. به طور مثال فنکویلهای با فن پلاستیکی (ABS) صدای کم تری تولید می کنند.
- جنس بدنه: در صورتی که جنس بدنه فن کویل به صورت یکنواخت و یکپارچه باشد میزان صدای تولیدی کمتر خواهد بود.
- اندازه فن کویل: با بزرگ تر شدن فن کویل تعداد فن بیشتری در آن جای می گیرد و با افزایش تعداد می توانند با سرعت کمتری فعالیت کنند، بنابراین صدای کمتری تولید می نمایند.
- محل نصب دستگاه: مثلا در صورت نصب فن کویل در سقف کاذب سطح صدای کمتری دارند.
- نصب نادرست دستگاه: (مانند شل شدگی پیچ های دستگاه یا عدم نصب تراز و کاملا افقی) باعث افزایش صدای موتور و فنهوادهی در فن کویل می گردد.
7. قیمت فن کویل
یکی دیگر از نکات موردتوجه هنگام خرید فن کویل، قیمت آنهاست. قیمت فن کویل ها با توجه به نوع آن ها متفاوت هستند زیرا قطعات به کار رفته در آن ها با یک یکدیگر متفاوت است:
- فن کویل های سقفی توکار به دلیل عدم وجود بدنه و پمپ تخلیه جزو ارزان قیمت ترین فن کویل های موجود در بازار می باشند.
- فن کویل های کاستی دارای ریموت کنترل و پمپ تخلیه هستند و با تکنولوژی ساخت بالاتری تولید می شوند، و قیمت آن ها حدودا دو برابر مدل سقفی توکار در ظرفیت مشابه میباشند.
- فن کویل های دیواری نیز در میان سایر انواع فن کویل جزو گزینههای نسبتا گران به شمار می روند و البته تنوع ظرفیتی آنها محدود است.
- فن کویل های کانالی نیز به دلیل ظرفیت بالا و به کارگیری موتور فن پر قدرت جهت پرتاب باد قوی تر، از فن کویل های گران قیمت به شمار می روند.
- فن کویلهای زمینی از نظر قیمت در بازه میانی قرار دارند. قیمت فن کویل زمینی به دلیل ساختار ساده و نصب آسان، از کاستی و دیواری ارزانتر است، اما معمولاً قیمت بیشتری نسبت به مدلهای سقفی توکار دارد.

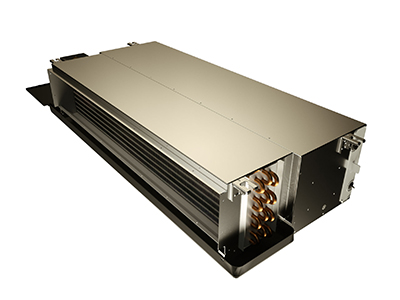

قطعات تشکیل دهنده فن کویل
فن کویلها از تجهیزات مهم در سیستمهای تهویه مطبوع و گرمایش هستند. قطعات اصلی تشکیل دهنده یک فن کویل شامل موارد زیر است:
- فن هوادهی: فن هوادهی فنکویل در جنسهای فلزی (گالوانیزه)، پلاستیک فشرده (ABS) و یا پُلی آمید (با استفاده از الیاف کربن) تولید میشود. نوع پلاستیکی نسبت به انواع دیگر از قیمت پایینتری برخوردار بوده و صدای آن در حین کار کمتر است؛ اما در صورت استفاده از حالت گرمایشی فن کویل، در مقابل گرما مقاومت کمتری داشته و ممکن است در طولانی مدت تغییر شکل دهد. فن هوادهی فلزی دارای طول عمر بالاتری نسبت به نوع پلاستیکی است؛ اما صدای بیشتر و میزان هوادهی مناسبی دارد. فنهای پُلی آمید نسبت به انواع دیگر بهتر هستند؛ چرا که سبکتر، دارای کمترین صدای تولیدی و بیشترین میزان هوادهی بوده و همچنین، در مقابل گرما مقاوم هستند و تغییر شکل نمیدهند؛ اما از قیمت بالاتری نیز برخوردارند.
- کویل: کویل ها باید توانایی تامین بار سرمایش و گرمایش فضای مورد نظر را داشته باشند و این توانایی به پارامترهایی مانند سایز کویل و تعداد ردیف های آن، تعداد فین های کویل و پوشش روی فین ها (بلوفین و گلد فین) بستگی دارد.
معمولاً در فن کویل ها از کویل های 3/8 اینچ سه ردیفه استفاده می شود، ولی در صورتی که از کویل دو ردیفه 2/1 اینچ استفاده شود، علاوه بر افزایش راندمان حرارتی فن کویل، کاهش افت فشار جریان سیال را نیز در پی خواهد داشت.
نکته: در صورتی که بخواهیم فن کویلهای ساختمان امکان تأمین همزمان هوای خنک و هوای گرم در فضاهای مختلف یک ساختمان را داشته باشد، باید فن کویل های چهار لوله ای را انتخاب نماییم. فن کویل های دو لوله ای فقط دارای یک کویل و یک لوله آب رفت و یک لوله آب برگشت هستند، ولی فن کویل های چهار لوله ای دارای دو کویل، و دو لوله برای آب رفت و برگشت به کویل آب گرم و نیز دو لوله برای اتصال به لوله رفت و برگشت آب سرد چیلر هستند. بدین صورت با استفاده از فن کویل های چهار لوله ای می توان همزمان بخشی از یک ساختمان را سرد و بخشی دیگر را گرم کرد. علاوه بر آن می توان در ساعات مختلف شبانه روز، هوای خنک و یا هوای گرم را حتی در یک فضای واحد نیز تأمین نمود.
همچنین لازم به ذکر است در صورتی که فن کویل چهار لوله ای بود، دستگاه حتما باید به شیر برقی مجهز باشد تا با فرمان ترموستات، آب سرد یا آب گرم در یکی از کویل ها (سرمایشی یا گرمایشی) جریان یابد. - فیلتر: در هنگام خرید فن کویل باید به امکان دسترسی و شستشوی آسان فیلتر دستگاه توجه داشت.
- تشتک تخلیه: در فن کویل های سقفی توکار جهت جمع آوری و هدایت به بیرون آب تقطیر شده در زیر کویل ها، تشتک یا سینی تخلیه تعبیه می شود. باید دقت شود که سینی فاقد درز و به صورت عایق بندی شده باشد تا از نفوذ رطوبت به داخل سقف کاذب جلوگیری شود.
دمـاتجهیــز؛ بهترین قیمت ها و برند های تجهیزات تأسیسات ساختمان
سخن پایانی
در هنگام خرید فن کویل موارد و نکات مهمی وجود دارند که توجه به آن ها ضروری است. ما در این مقاله سعی نمودیم به شرح مهم ترین نکات برای انتخاب و خرید فن کویل بپردازیم و امیدواریم با مطالعه آن انتخاب مناسبی در این خصوص داشته باشید.
شما می توانید برای مشاهده و مقایسه انواع فن کویل ها با برندها و ظرفیت های مختلف، و همچنین اطلاع از قیمت به روز محصولات، به سایت مجموعه تخصصی دماتجهیز (اولین و معتبرترین مجموعه تخصصی در حوزه تجهیزات تأسیسات ساختمان و کلیه دستگاه های تهویه مطبوع از سال 1383 و دارا بودن 3 جواز کسب معتبر) مراجعه نمایید یا در ساعات اداری با کارشناسان مجموعه دماتجهیز تماس حاصل فرمایید.
