داکت اسپلیت (Ducted Split AC) بر اساس چرخه تبرید تراکمی و زنت (Zent) بر اساس اصل سرمایش تبخیری مستقیم عمل میکنند. انتخاب بین این دو سیستم کانالی، علاوه بر ملاحظات اقتصادی و فنی، قویاً به شرایط اقلیمی و نیازهای کنترل رطوبت بستگی دارد. در مناطق گرم و خشک، زنت به دلیل مصرف برق پایینتر و افزایش رطوبت، گزینه ارجح از منظر بهرهوری انرژی است، در حالی که در مناطق گرم و مرطوب، داکت اسپلیت با قابلیت رطوبتزدایی و کنترل دقیق دما، عملکرد بهتری ارائه میدهد.
فهرست مطالب
دمـاتجهیـز؛ راهنمای تخصصی انتخاب و قیمت تجهیزات تهویه و تاسیسات (از سال ۱۳۸۳)

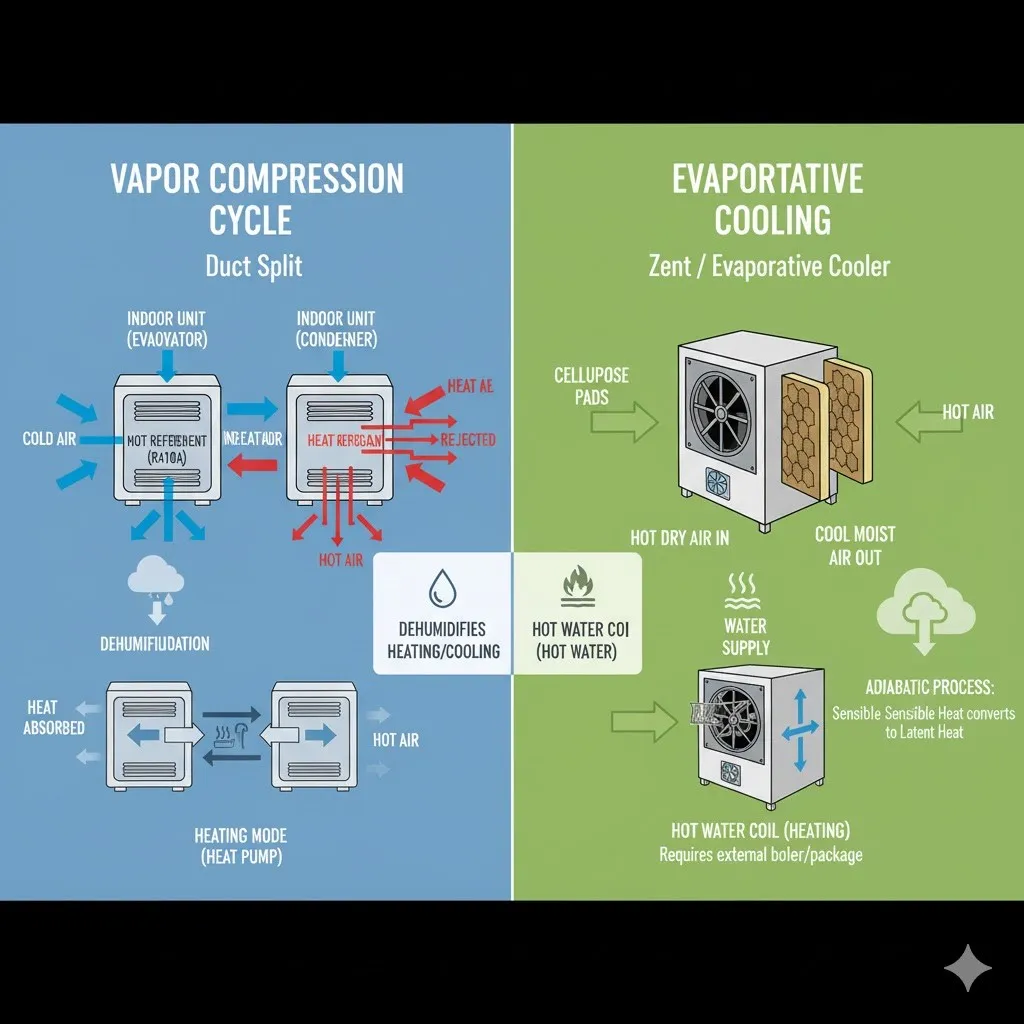

مبانی ترمودینامیکی و عملکردی داکت اسپلیت و زنت

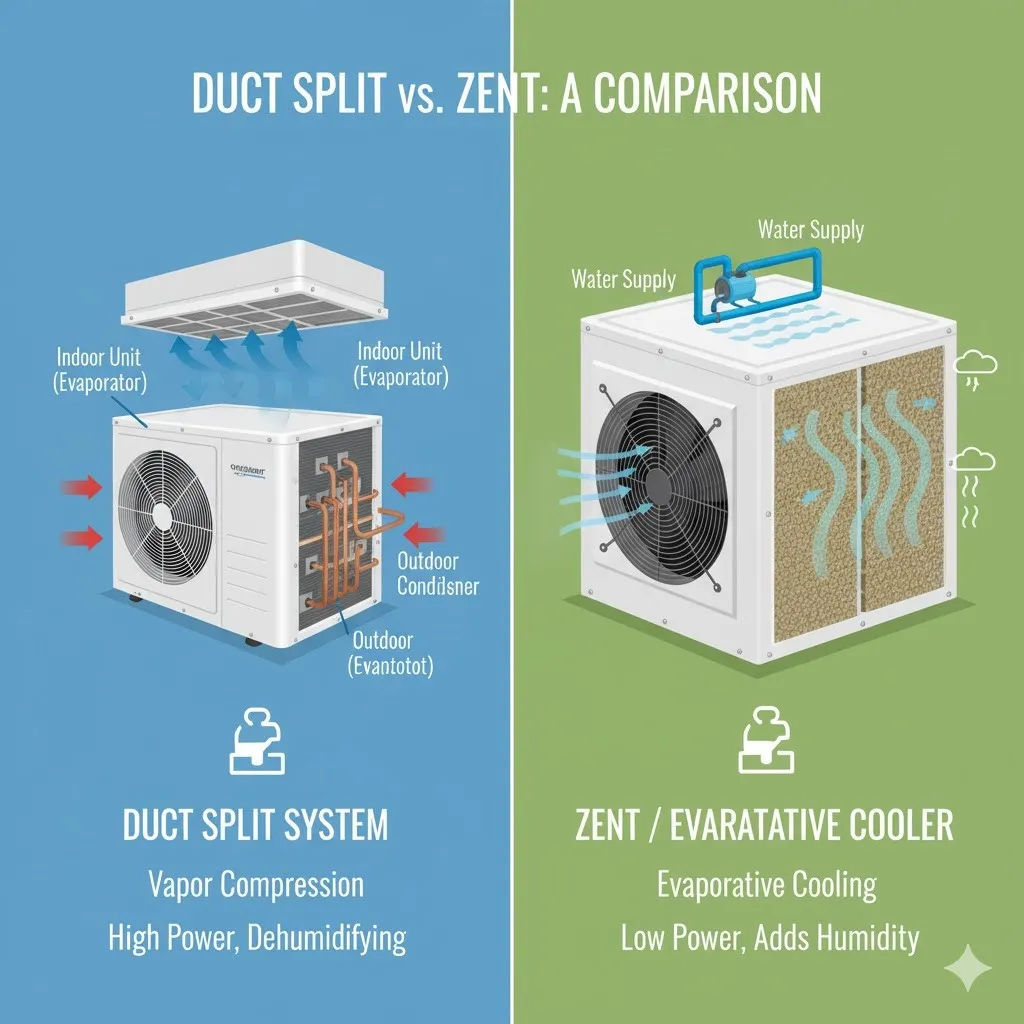

تفاوت اساسی بین داکت اسپلیت و زنت در فرآیند تولید سرمای آنها می باشد که بر مبنای دو اصل کاملاً مجزای ترمودینامیکی عمل میکنند. داکت اسپلیت بر اساس چرخه تبرید تراکمی (Vapor Compression Cycle) کار میکند؛ در این فرآیند، یک سیال عامل یا مبرد مانند (R410A) در یونیت داخلی (اواپراتور) با جذب حرارت نهان از هوای محیط، از حالت مایع به گاز تبدیل میشود که این تغییر فاز منجر به سرد شدن هوا میگردد. انرژی حرارتی جذبشده سپس به یونیت خارجی (کندانسور) منتقل شده و به محیط بیرون دفع میگردد. مهمترین پیامد این چرخه، رطوبتزدایی از هوا است، زیرا دمای کویل اواپراتور از نقطه شبنم هوا پایینتر بوده و باعث تقطیر رطوبت هوا میشود.
در مقابل، زنت بر اساس اصل سرمایش تبخیری مستقیم (Direct Evaporative Cooling) عمل میکند. در این سیستم، آب با جذب حرارت محسوس هوا در سطح پدهای سلولزی یا پوشالها، تبخیر شده و به بخار آب تبدیل میگردد. بر اساس قوانین ترمودینامیک، این فرآیند تبخیر یک فرآیند آدیاباتیک (بدون تبادل حرارتی با محیط اطراف) است که در آن، آنتالپی (محتوای حرارتی کل) هوا ثابت میماند؛ در واقع، صرفاً انرژی گرمای محسوس هوا به گرمای نهان (بخار آب) تبدیل میشود که منجر به کاهش دمای خشک هوا میگردد. اثر جانبی این فرآیند، افزایش رطوبت نسبی هوا است.
از نظر عملکرد گرمایشی نیز این دو سیستم تفاوت دارند: داکت اسپلیت میتواند از طریق معکوس کردن سیکل تبرید به عنوان یک پمپ حرارتی عمل کند (در صورت طراحی دوگانه) یا از یک کویل آبگرم استفاده نماید. اما زنت، به طور انحصاری از یک کویل آبگرم استفاده میکند که گرمای مورد نیاز آن باید از یک منبع خارجی مانند پکیج یا بویلر موتورخانه تأمین شود.
دمـاتجهیـز؛ اولین مرجع تخصصی انتخاب و قیمت تجهیزات تهویه و تاسیسات (از سال ۱۳۸۳)
مقایسه عملکردی و اقتصادی داکت اسپلیت و زنت
مقایسه این دو سیستم از نظر شاخصهای کلیدی، تصمیمگیری کاربردی را تسهیل میکند:

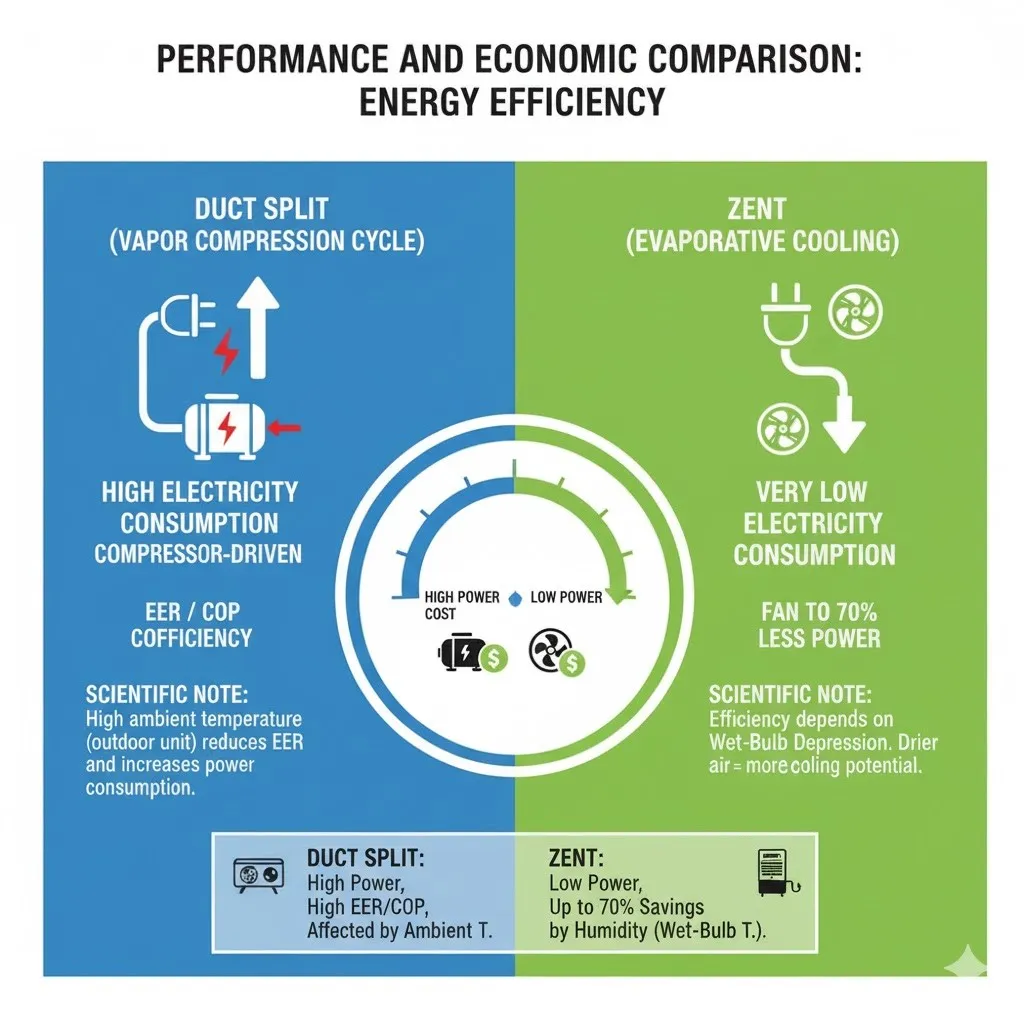

الف. بهرهوری و مصرف انرژی
در زمینه مصرف انرژی، تفاوتهای اساسی بین داکت اسپلیت و زنت، مستقیماً ناشی از مکانیزم و عملکرد ترمودینامیکی آنهاست:
•داکت اسپلیت (تراکمی):
oمصرف برق این سیستم بالا است؛ زیرا المان اصلی آن، کمپرسور است که برای فشردهسازی گاز مبرد و انجام چرخه تبرید، به انرژی الکتریکی قابل توجهی نیاز دارد.
oراندمان این سیستم با شاخصهایی مانند EER ( نسبت بازده انرژی) یا COP (ضریب عملکرد) سنجیده میشود.
oنکته علمی: در مناطق گرم، افزایش دمای هوای محیط اطراف کندانسور (یونیت خارجی)، باعث افزایش فشار و دمای مورد نیاز برای چگالش مبرد میشود. این امر، فشار کاری کمپرسور را به طور فزایندهای بالا برده و به طور قابل توجهی EER (بهرهوری انرژی) سیستم را کاهش میدهد و نتیجتا مصرف برق را نیز افزایش میدهد.
•زنت (تبخیری):
oمصرف برق این دستگاه بسیار پایین است؛ زیرا تنها اجزای الکتریکی مورد نیاز آن، فن برای جابهجایی هوا و پمپ آب برای مرطوبسازی پدها هستند.
oبر اساس مطالعات، زنت معمولاً میتواند تا ۷۰٪ کاهش مصرف برق نسبت به سیستمهای تراکمی مشابه در اقلیمهای مناسب داشته باشد.
oنکته علمی: عملکرد سرمایشی زنت به شدت به اختلاف دمای مرطوب و خشک (Wet-Bulb Depression) وابسته است. هرچه هوا خشکتر باشد (رطوبت نسبی کمتر)، اختلاف دمای مرطوب و خشک بیشتر بوده و در نتیجه پتانسیل تبخیر آب و سرمایش هوا بالاتر است. این سیستم تنها میتواند دما را تا حد دمای حباب مرطوب محیط کاهش دهد و نه پایینتر.
ب. کیفیت هوای داخلی (IAQ)
| معیار | داکت اسپلیت | زنت |
|---|---|---|
| هوای تازه | معمولاً با گردش مجدد هوای داخلی کار میکند و تنها درصد کمی هوای تازه دارد. | در فصل تابستان بهطور مداوم هوای ۱۰۰٪ تازه از بیرون وارد کرده و هوای داخل را تخلیه میکند. |
| فیلتراسیون | دارای فیلترهای استاندارد (قابل ارتقا به فیلترهای با راندمان بالاتر). | پدهای سلولزی تا حدودی ذرات معلق و گرد و غبار را جذب میکنند. |
| نگرانیها | عدم تأمین هوای تازه کافی در فضاهای بسته میتواند باعث تجمع آلایندههای داخلی شود. | در صورت نگهداری نامناسب پدها و تشتک آب، احتمال رشد قارچ و باکتری (پاتوژن) وجود دارد. |
ج. هزینهها و نگهداری
| معیار | داکت اسپلیت | زنت |
|---|---|---|
| هزینه اولیه نصب | بالا (شامل یونیت داخلی و خارجی، لولهکشی مسی مبرد و کانالکشی). | پایین (شامل یونیت و کانالکشی هوا). |
| هزینه جاری (ماهیانه) | بالا (مصرف برق کمپرسور) | بسیار پایین (مصرف برق فن و پمپ آب + مصرف آب) |
| نگهداری | نیاز به سرویس مبرد، تمیز کردن فیلتر و کویلها (معمولاً سالیانه). | نیاز به تعویض و تمیز کردن پدها و تشتک آب (معمولاً دورهای و منظمتر برای جلوگیری از آلودگی). |
ملاحظات اقلیمی و نتیجهگیری کاربردی داکت اسپلیت و زنت
انتخاب بهینه میان داکت اسپلیت و زنت، تصمیمی فنی است که باید مستقیماً بر اساس منحنیهای رطوبت-دمای هر منطقه جغرافیایی صورت گیرد. این دو سیستم برای محیطهای اقلیمی متفاوتی طراحی شدهاند:
۱. مناطق گرم و خشک (مانند مرکز و فلات ایران)
در این مناطق که با رطوبت نسبی پایین مشخص میشوند، سیستم زنت (Evaporative Cooling) به عنوان راهحل بهینه پیشنهاد میگردد. توجیه علمی این انتخاب این است که در هوای خشک، پتانسیل تبخیر آب و در نتیجه راندمان سرمایش تبخیری (Evaporative Efficiency) در بالاترین سطح خود قرار دارد. زنت با انجام این فرآیند، دمای هوا را به طور موثر کاهش میدهد و همزمان با افزودن رطوبت به هوای خشک محیط، شرایط آسایش حرارتی (Thermal Comfort) را که در این اقلیمها به دلیل خشکی زیاد هوا پایین است، بهبود میبخشد. علاوه بر این، مزیت اقتصادی بزرگی در مصرف برق بسیار پایین دارد.
۲. مناطق گرم و مرطوب (مانند شمال و جنوب ایران)
در مقابل، در این مناطق که با رطوبت نسبی بالا و شرجی مشخص میشوند، استفاده از داکت اسپلیت (Ducted Split AC) توصیه میشود . توجیه علمی این امر این است که در هوای مرطوب، اختلاف دمای مرطوب و خشک (Wet-Bulb Depression) بسیار کم است؛ در نتیجه، راندمان سرمایش تبخیری زنت به شدت کاهش یافته و عملاً قادر به تأمین سرمایش کافی نیست. داکت اسپلیت با اتکا به چرخه تبرید تراکمی، قابلیت رطوبتزدایی فعال از هوا را دارد و با کاهش رطوبت مازاد، که عامل اصلی احساس گرمای آزار دهنده شرجی هوای محیط در این اقلیمهاست، شرایط آسایش را فراهم میکند و این در محیطهای مرطوب یک ضرورت مهندسی محسوب میشود.
شاخصهای کمی و ملاحظات طراحی مهندسی
انتخاب یک سیستم تهویه مطبوع، تصمیمی فراتر از مقایسه اولیه قیمت است و مستلزم بررسی پارامترهای کمی مهندسی و تأثیر آنها بر آسایش حرارتی است. مهندسان از شاخصهای زیر برای ارزیابی راندمان سیستمها استفاده میکنند:
شاخصهای راندمان (Efficiency Metrics)
• داکت اسپلیت (تراکمی): راندمان این سیستمها با دو شاخص کلیدی EER (نسبت بازده انرژی) و COP (ضریب عملکرد) اندازهگیری میشود که هر دو نسبت توان سرمایشی/گرمایشی خروجی به توان الکتریکی ورودی را نشان میدهند. مقادیر بالاتر این شاخصها، نشاندهنده مصرف برق کمتر به ازای تولید یکسان سرما یا گرما است. این شاخصها برای مقایسه مستقیم مدلهای مختلف تراکمی استفاده میشوند.
• زنت (تبخیری): از آنجا که زنت برق کمتری مصرف میکند، راندمان آن با مفاهیم دیگری سنجیده میشود. شاخص اصلی(ηev) راندمان تبخیری است که نسبت افت دمای هوا به حداکثر افت دمای ممکن (اختلاف دمای حباب مرطوب و خشک) را بیان میکند. در زنتهای با پد سلولزی، این راندمان معمولاً بین ۷۰ تا ۹۵ درصد است. علاوه بر این، در کشورهایی با چالش کمبود آب، شاخص WCC )مصرف آب به ازای بار سرمایشی( که میزان مصرف آب به ازای هر واحد ظرفیت سرمایشی را مشخص میکند به یک پارامتر حیاتی در انتخاب تبدیل میشود.
دمـاتجهیـز؛ بهترین قیمت ها و برندهای معتبر تجهیزات تهویه و تاسیسات (از سال ۱۳۸۳)
ملاحظات اجرایی و مهندسی
علاوه بر عملکرد حرارتی، مهندسان تأسیسات باید زیرساختهای لازم برای نصب و بهرهبرداری هر سیستم را در نظر بگیرند:
الف. نیاز به زیرساختهای جانبی
داکت اسپلیت برای تأمین گرمایش یا از سیکل پمپ حرارتی (که در زمستان مصرف برق را افزایش میدهد) یا از یک کویل آبگرم متصل به پکیج یا بویلر مرکزی ساختمان استفاده میکند. مهمترین زیرساخت مورد نیاز آن نیز شامل لولهکشی مسی برای انتقال مبرد بین یونیت داخلی و خارجی و همچنین خطوط تخلیه آب کندانس شده است.
در مقابل، زنت در حالت گرمایش منحصراً از کویل آبگرم استفاده میکند که نیازمند تأمین آب گرم از پکیج یا موتورخانه مرکزی است. اما مهمترین زیرساختهای جانبی آن امکان نصب زنت در فضای داخلی آپارتمان (جهت برگشت هوای داخلی در زمستان) که دارای پنجره باز شو به فضای بیرون (جهت تامین هوای تازه در تابستان) باشد و نیز تأمین آب دائمی با فشار مناسب برای مرطوبسازی پدها و خطوط تخلیه آب تشتک برای دفع رسوبات و جلوگیری از تجمع آلودگی و رشد میکروارگانیسمها خصوصا در فصل تابستان است.
ب. نصب و فضای اشغالی
هر دو سیستم تهویه کانالی هستند و به فضای سقف کاذب برای نصب یونیت داخلی (هواساز) و توزیع کانالها نیاز دارند، اما در ابعاد یونیتها متفاوتاند:
• داکت اسپلیت: یونیت داخلی (هواساز) نسبتاً کمحجم است و بهطور توکار در فضای محدودی از سقف کاذب نصب میشود. یونیت خارجی (کندانسور) نیز نسبتاً کمحجم بوده و در فضای باز (پشتبام یا بالکن) نصب میشود.
• زنت: یونیت زنت، به دلیل وجود پدهای سلولزی، فنهای بزرگ و تشتک آب، اغلب بهطور قابل توجهی بزرگتر و سنگینتر از یونیت داخلی داکت اسپلیت با ظرفیت مشابه است و معمولاً به فضای بیشتری در فضای داخلی واحد نیاز دارد. این ابعاد بزرگتر زنت نیازمند ملاحظات دقیق در طراحی معماری و جانمایی تأسیساتی آن است.
نتیجهگیری نهایی و استراتژی انتخاب
انتخاب بین داکت اسپلیت (تراکمی) و زنت (تبخیری)، در نهایت یک تصمیم استراتژیک مهندسی-اقتصادی است که قویاً تحت تأثیر اقلیم غالب و اولویتهای عملکردی و اقتصادی پروژه قرار دارد. داکت اسپلیت به دلیل اتکا به سیکل تبرید تراکمی و توانایی رطوبتزدایی فعال، به عنوان راهحل برتر برای مناطق گرم و مرطوب (مانند سواحل شمال و جنوب ایران) شناخته میشود، زیرا میتواند کنترل دقیق دما و رطوبت را، که عوامل کلیدی آسایش حرارتی هستند، بدون وابستگی به شرایط بیرونی حفظ کند.
در مقابل، زنت به واسطه استفاده از اصل سرمایش تبخیری، با مصرف برق فوقالعاده پایین (تا ۷۰٪ صرفهجویی نسبت به داکت اسپلیت) و توانایی تأمین ۱۰۰٪ هوای تازه در صورت در نظر گرفتن فضای داخلی مناسب در پلان معماری برای نصب آن، گزینه بلامنازع برای مناطق گرم و خشک (مانند فلات مرکزی ایران) است. در این مناطق، زنت با افزودن رطوبت، به طور مؤثری آسایش حرارتی را بهبود بخشیده و مزیت اقتصادی برجستهای دارد، هرچند که کنترل دمایی آن محدود و مصرف آب آن بالاست.
بنابراین، برای تصمیمگیری کاربردی، باید یک تحلیل هزینههای چرخه عمر (LCC) انجام شود: اگر هدف اصلی کاهش حداکثری هزینههای جاری برق و بهبود کیفیت هوا در اقلیمهای خشک باشد، زنت اولویت دارد. اما اگر هدف، تأمین بالاترین سطح آسایش با کنترل دقیق دما و رطوبت و عملکرد ثابت در تمام فصول و اقلیمها باشد، داکت اسپلیت برتری دارد. در نهایت، با توجه به نیاز روزافزون به بهرهوری انرژی، راهحلهای هیبریدی (ترکیب پیشسرمایش تبخیری با داکت اسپلیت) به عنوان یک استراتژی نوین، میتوانند بهترین عملکرد ممکن را با بهینهسازی مصرف انرژی در شرایط متغیر آب و هوایی فراهم آورند.
