تله بخار

تله بخار با تخلیه کندانس و جلوگیری از هدررفت انرژی، نقش مهمی در بهبود راندمان سیستم‌های بخار دارد. در این بخش با انواع تله بخار مکانیکی، ترمودینامیکی و ترموستاتیکی آشنا می‌شوید و کاربرد هرکدام را بررسی می‌کنیم.

راهنمای تخصصی انتخاب و قیمت خرید تله بخار

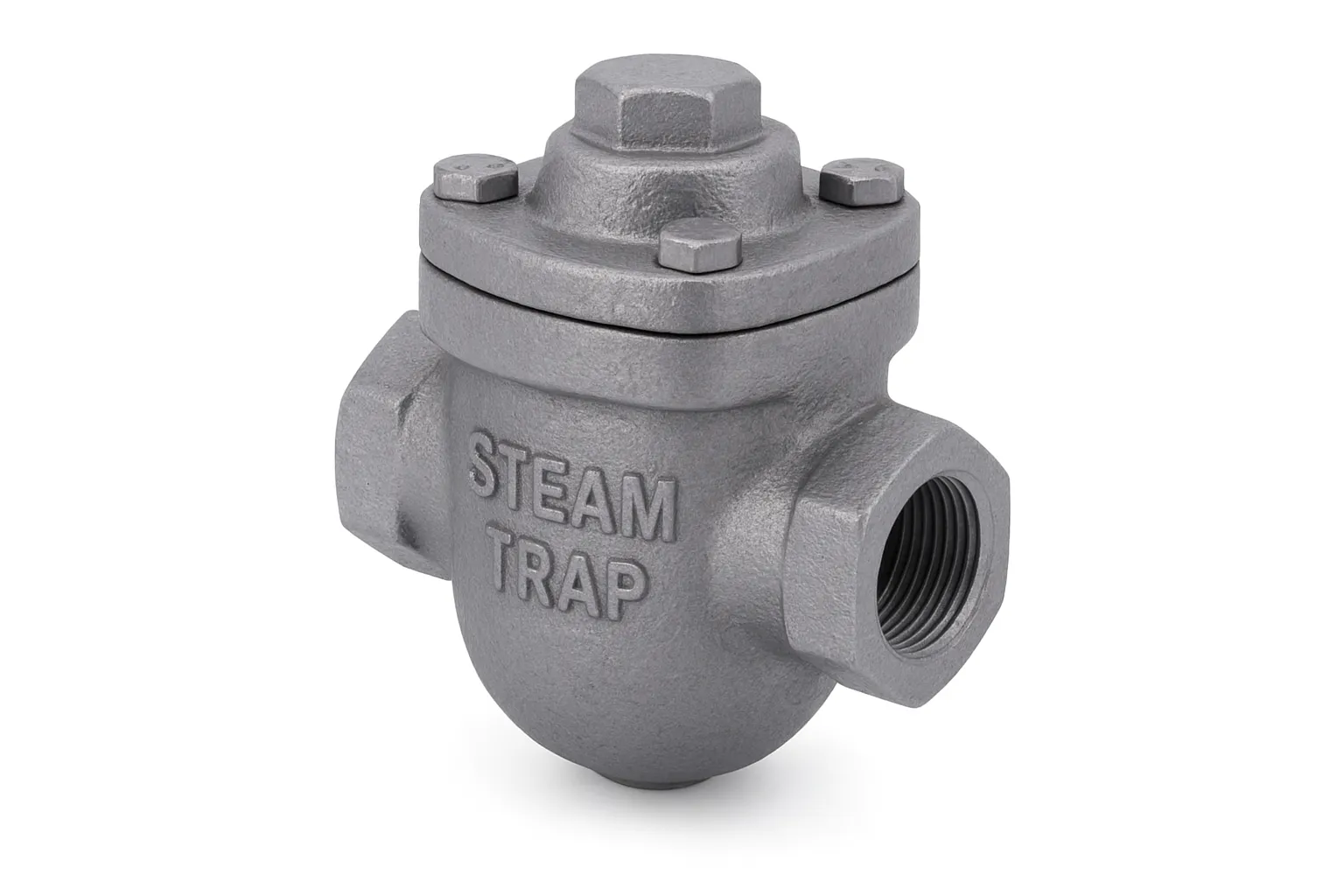

تله بخار (Steam Trap) نوعی شیر کنترلی در سیستم‌های بخار است که برای جداسازی کندانس (آب حاصل از چگالش بخار)، هوا و سایر گازهای غیرقابل کندانس از سیستم طراحی شده است. وظیفه اصلی آن، جلوگیری از خروج بخار زنده از سیستم و در نتیجه، حفظ راندمان و ایمنی تجهیزات است. به عبارت دیگر، تله بخار آخرین نقطه حضور بخار زنده در یک سیستم است و به این ترتیب، انرژی حرارتی بخار به طور کامل در فرآیند مورد نظر استفاده می‌شود.

انواع تله بخار

تله‌های بخار بر اساس مکانیزم عملکردی خود به سه دسته اصلی تقسیم می‌شوند:

۱. تله‌های مکانیکی

این نوع تله‌ها بر اساس اختلاف چگالی بین بخار (با چگالی کمتر) و کندانس (با چگالی بیشتر) عمل می‌کنند. دو نوع رایج از این دسته عبارتند از:

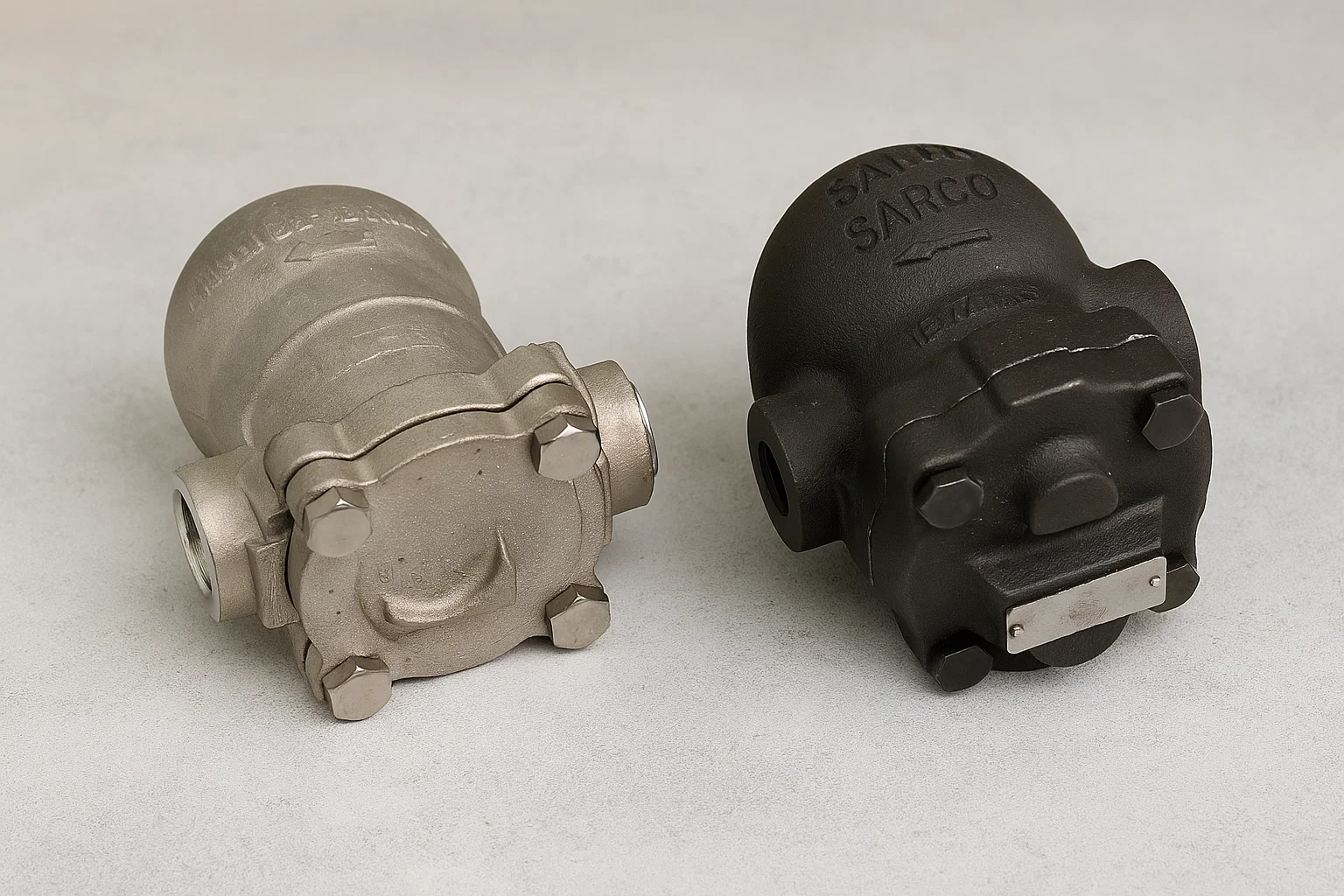

تله فلوتری: با ورود کندانس، شناور داخل تله بالا می‌رود و شیر خروجی را باز می‌کند.

تله سطلی معکوس: یک سطل واژگون با ورود بخار بالا می‌رود و شیر را می‌بندد؛ اما با تبدیل بخار به کندانس و پر شدن سطل از آب، سطل پایین آمده و مسیر خروجی باز می‌شود.

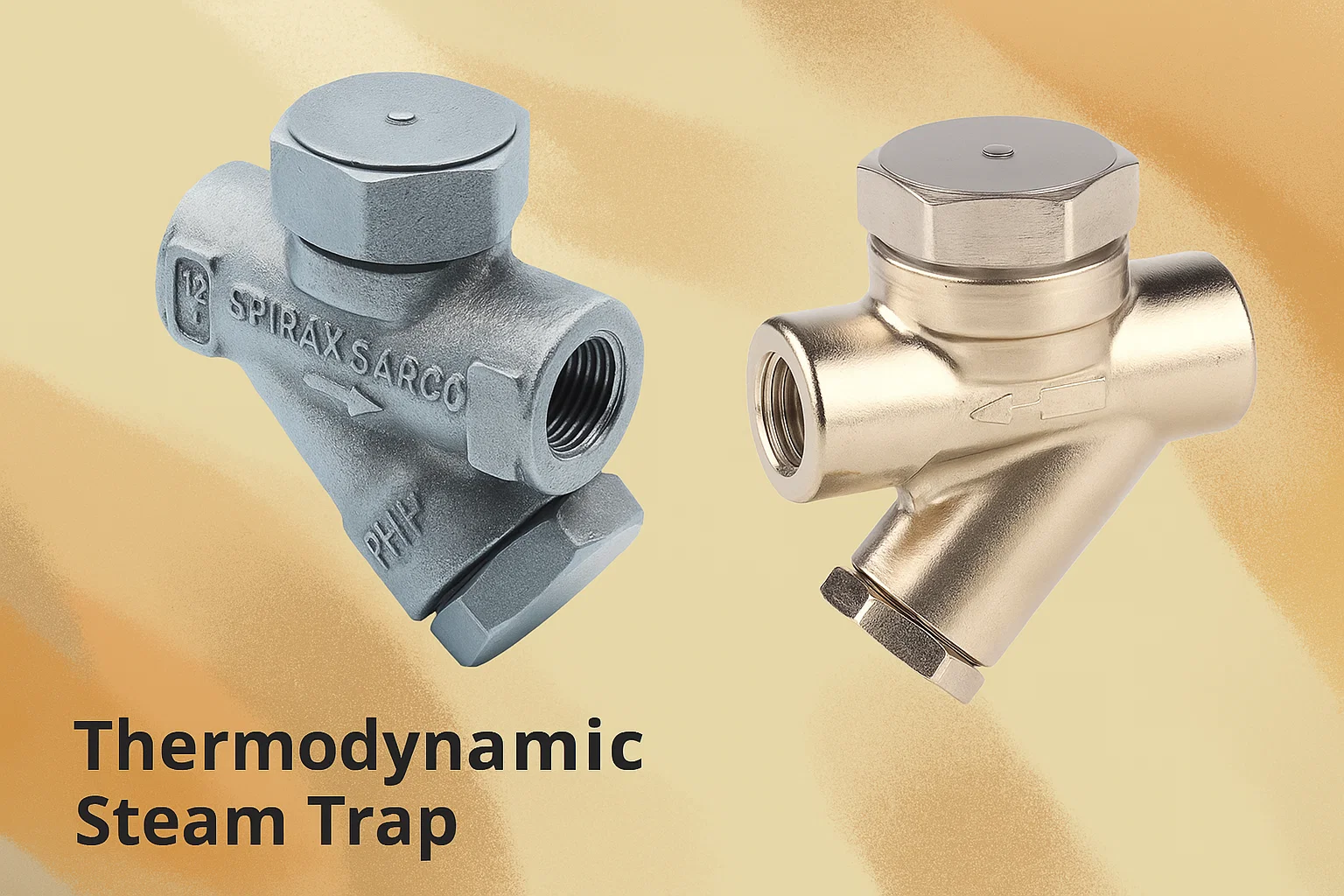

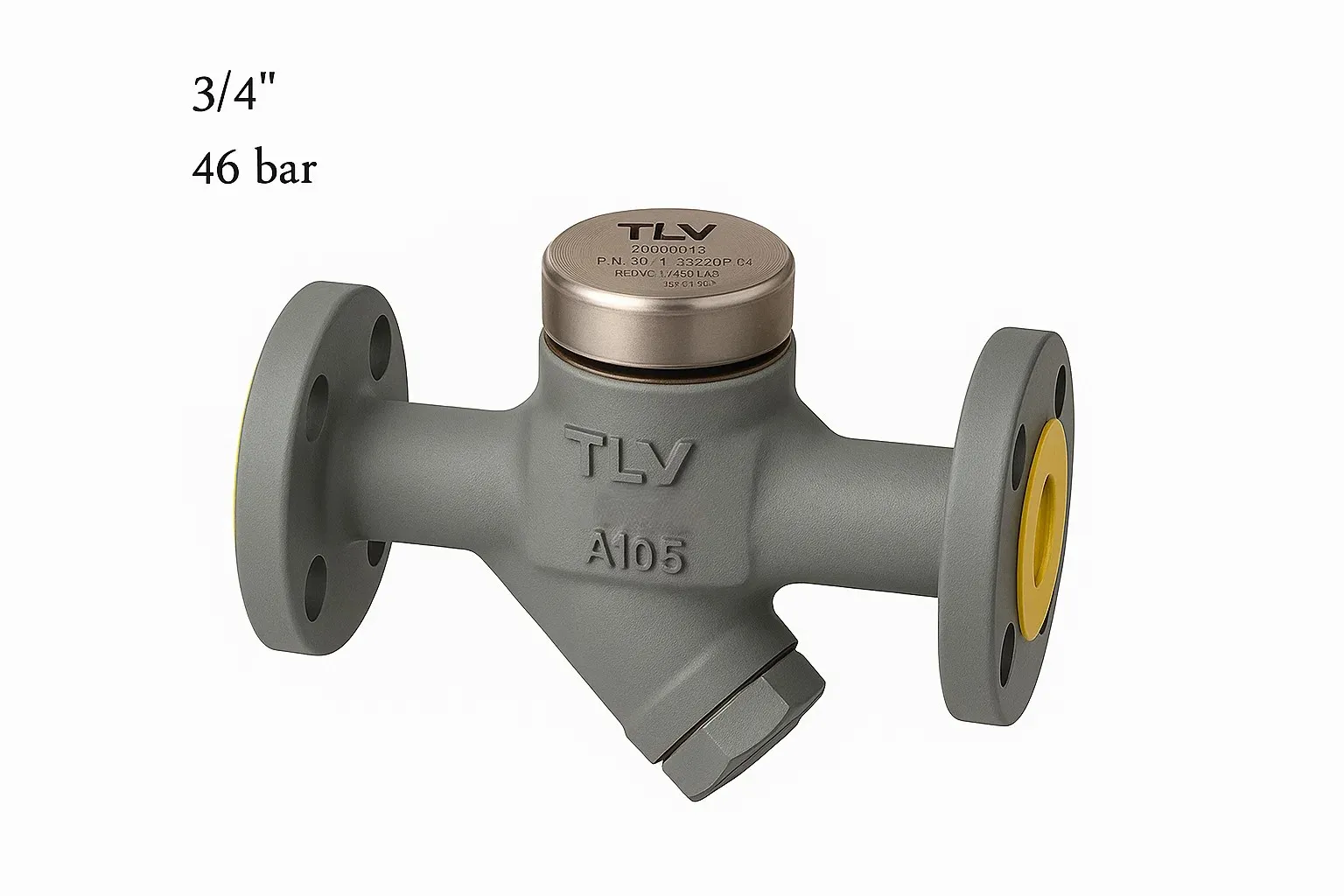

۲. تله‌های ترمودینامیک

این تله‌ها بر پایه اختلاف سرعت جریان بین بخار و کندانس کار می‌کنند. تله بخار دیسکی نمونه بارز این دسته است. با ورود کندانس سرد، فشار آن از زیر دیسک باعث بالا رفتن آن و خروج کندانس می‌شود. اما با ورود بخار، سرعت بالای آن باعث افت فشار در زیر دیسک شده و فشار بالای بخار از روی دیسک آن را به سمت پایین فشار داده و مسیر را می‌بندد.

 مزایای این نوع تله بخار:

• عملکرد مناسب در طیفی گسترده از فشار و دما

• مقاومت بالا در برابر ضربه قوچ

• عدم باقی‌ماندن آب (مقاومت در برابر یخ‌زدگی)

• هزینه تعمیر و نگهداری پایین

• ساختار ساده با نصب و حفظ آسان

• ظرفیت تخلیه بالا

۳. تله‌های ترموستاتیکی

این تله‌ها بر اساس اختلاف دمای بخار و کندانس عمل می‌کنند. در این نوع، یک المان حساس به دما وجود دارد که با رسیدن به دمای بخار منبسط شده و مسیر را می‌بندد و با سرد شدن کندانس، منقبض شده و مسیر را باز می‌کند. نمونه‌های این دسته شامل تله‌های ویفری و بیمتالیک هستند.

کاربردهای تله بخار

تله‌های بخار نقش حیاتی در صنایع مختلف از جمله تولید برق، پتروشیمی، داروسازی و صنایع غذایی دارند. استفاده صحیح از این تجهیزات باعث:

• افزایش راندمان حرارتی سیستم

• کاهش مصرف انرژی و هزینه‌ها

• جلوگیری از ضربه و آسیب به تجهیزات

• افزایش ایمنی عملیات

می‌شود. انتخاب نوع مناسب تله بخار به عواملی مانند فشار کاری، ظرفیت کندانس، و دمای عملیاتی بستگی دارد.

انتخاب تله بخار مناسب

برای انتخاب صحیح، باید نوع تله بخار براساس میزان کندانس مصرف‌کننده و شرایط کاری انتخاب شود. سپس با در نظر گرفتن ضریب اطمینان، حداکثر فشار مجاز و اختلاف فشار دو طرف تله، سایز مناسب تعیین گردد.
