فان كويل قنالي

إذا كنتم ترغبون في اختيار وشراء فان كويل قنالي (داكت فان كويل) لتأمين نظام التبريد والتدفئة لمشروعكم أو لمبناكم، مع جودة مناسبة وأسعار منافسة، ندعوكم لمتابعة هذا المحتوى للتعرّف بشكل أدق على المواصفات الفنية، والسعات المختلفة، وطريقة اختيار الفان كويل القَنَالي.

دليل متخصص لاختيار وسعر شراء فان كويل قنالي

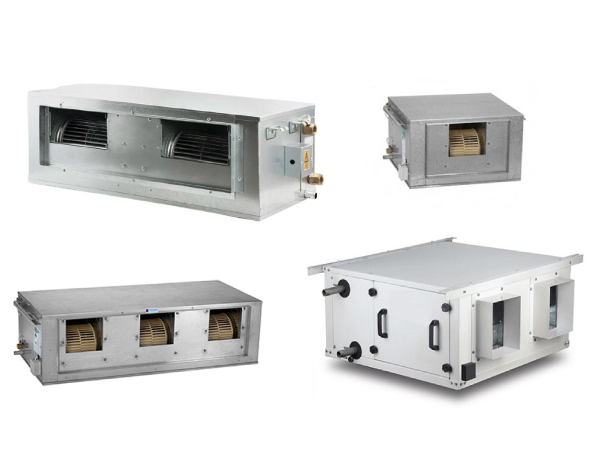

تُعد وحدات الفان كويل قنالية، والتي تُعرف أيضًا باسم فان كويل دكت أو داكت فان كويل (Ducted Fan Coil Unit)، نوعًا من وحدات الفان كويل التي يتم تركيبها عادةً في السقف المستعار أو أماكن مخفية في المباني، حيث تقوم بتوزيع الهواء المكيف إلى المساحات المطلوبة عبر شبكة من القنوات.

بشكل عام، تتوفر وحدات فان كويل قنالية بسعات هوائية مختلفة تتراوح من 600 إلى 3000 CFM، وبنوعين: عودة الهواء من الخلف أو عودة الهواء من الأسفل (أفقي أو رأسي). كما أنها تتيح إدخال الهواء النقي، ويتم تصنيعها وتوفيرها تحت علامات تجارية محلية وعالمية متنوعة.

وبفضل قدرتها العالية على ضخ الهواء، تُستخدم هذه الأجهزة عادةً في المساحات الواسعة مثل الصالات الرياضية، بهو الفنادق، بهو المراكز الطبية، دور السينما، بهو المباني وغيرها، وذلك لتأمين درجة حرارة مناسبة كجزء من نظام التكييف المتكامل.

مزايا فان كويل قنالي

• توزيع هواء موحد: فان كويل القنالية تقوم بتوزيع الهواء البارد أو الساخن بشكل متساوٍ في جميع أنحاء المساحات بفضل استخدام القنوات، مما يمنع تكوّن مناطق حارة أو باردة في البيئة.
• إمكانية التركيب المخفي والحفاظ على جمال الفضاء: عادة ما يتم تركيب هذه الأنظمة في الأسقف المعلقة أو المساحات المخفية، وبالتالي لا تؤثر على ديكور المكان وتظل جمالية البيئة كما هي.
• تقليل الضوضاء والصوت الناتج عن التشغيل: بفضل تركيبها في المساحات السقفية واستخدام القنوات، يتم تقليل الصوت الناتج عن عمل فن الكويل، مما يخلق بيئة هادئة للسكان أو العاملين.
• المرونة في التصميم والتنفيذ: يمكن تركيب فان كويلات القنالية في مختلف المباني مع تصاميم متعددة. يمكن اختيار السعة المناسبة لكل مساحة وكذلك ضبط درجة الحرارة للمناطق المختلفة.
• تحسين جودة الهواء الداخلي: توفر فان كويل قنالي إمكانية تركيب مرشحات هواء مختلفة لتحسين جودة الهواء الداخل، وتقليل الغبار، ومنع دخول الملوثات إلى البيئة الداخلية.
• إمكانية الاتصال بالأنظمة الذكية: بعض الطرازات المتقدمة من فان كويل قنالي تدعم الاتصال بأنظمة إدارة المباني الذكية (BMS)، مما يساعد في التحكم الأفضل في درجة الحرارة وتقليل استهلاك الطاقة.

أنواع فان كويل قنالي حسب الضغط الاستاتيكي لمروحة التهوية

تُصنف وحدات فان كويل قنالي إلى ثلاث فئات رئيسية من حيث الضغط الاستاتيكي:

• ضغط منخفض
• ضغط متوسط
• ضغط عالٍ

الضغط الاستاتيكي هو القوة التي تولدها مروحة التهوية داخل الجهاز للتغلب على مقاومة نظام مجاري الهواء (الدكتات) وضمان توزيع الهواء بشكل مناسب. وكلما كان مسار مجاري الهواء أطول وأكثر تعقيدًا، كلما احتجنا إلى مروحة أقوى بضغط استاتيكي أعلى.
فيما يلي سنقوم بشرح كل فئة من هذه الفئات بالتفصيل.

1-مكيّف هواء قنالي منخفض الضغط (Low Static Pressure - LSP)

تم تصميم مكيّف هواء قنالي منخفض الضغط للمساحات الصغيرة والمتوسطة التي تحتاج إلى تركيب قنوات قصيرة. يُستخدم هذا النوع من فان كويل قنالي نظرًا لانخفاض الضغط الاستاتيكي في المباني السكنية، المكاتب الصغيرة، والمساحات التي تحتاج إلى توزيع هواء بسيط. بما أن قوة المروحة في مكيّف فان كويل قنالي منخفض الضغط أقل من النماذج الأخرى، فإن هذه المكيّفات تستهلك طاقة منخفضة وتنتج صوتًا منخفضًا، ولكنها ليست مناسبة للمساحات الكبيرة أو الأنابيب الطويلة.

ميزات مكيّف الهواء القناتي منخفض الضغط:

• الضغط الاستاتيكي للمروحة بين 10 إلى 50 باسكال
• مناسب للمساحات الصغيرة والمتوسطة
• يتطلب قنوات قصيرة وبسيطة
• مستوى صوت منخفض

مزايا و عيوب مكيّف الهواء القناتي منخفض الضغط:

المزايا:

• استهلاك منخفض للطاقة
• تركيب سهل وتكلفة أقل
• صوت منخفض وأداء هادئ

العيوب:

• محدودية في طول القنوات
• عدم القدرة على توفير هواء كافٍ للمساحات الكبيرة

2-مكيّف الهواء القناتي ذو الضغط المتوسط (Medium Static Pressure - MSP)

يعد مكيّف الهواء القناتي ذو الضغط المتوسط أكثر ملاءمة للمباني الإدارية، التجارية، الفنادق، والمتاجر التي تحتاج إلى تركيب قنوات متوسطة. يوفر الضغط الاستاتيكي المرتفع لهذا النوع من مكيّفات الهواء القناتية مقارنةً بالنموذج منخفض الضغط، توزيعًا أفضل وأكثر اتساقًا للهواء داخل الفضاء. يحقق مكيّف الهواء القناتي ذو الضغط المتوسط توازنًا جيدًا بين استهلاك الطاقة، قدرة توزيع الهواء، ومستوى الضوضاء، مما يجعله خيارًا عمليًا للمساحات ذات المساحة المتوسطة.

ميزات مكيّف الهواء القناتي ذو الضغط العالي

• الضغط الاستاتيكي يزيد عن 150 باسكال (عادة بين 150 إلى 300 باسكال)
• مناسب للمباني الكبيرة والمساحات العامة
• إمكانية استخدام قنوات طويلة ومعقدة
• محرك ومروحة أقوى لتوزيع هواء أكثر

مزايا و عيوب مكيّف الهواء القناتي ذو الضغط العالي

المزايا:

• إمكانية توزيع الهواء في المساحات الكبيرة
• قابلية الاتصال بعدة فتحات لتوزيع الهواء
• قوة أداء عالية

العيوب:

• استهلاك طاقة عالي
• إنتاج صوت أكثر
• تكلفة تركيب وصيانة أعلى

الفرق بين الفان كويل قنالي والمكيف الهوائي السقفي المدمج

الفرق بين الفان كويل قنالي والمكيف الهوائي السقفي يتمثل في طريقة توزيع الهواء، السعة، وتركيبهما:

السعة:

يتم استخدام المكيف الهوائي السقفي المدمج عادة في السعات الأقل (من 200 إلى 1,200 CFM) للمساحات الصغيرة مثل الوحدات السكنية، غرف الفنادق والمكاتب. بالمقابل، الفان كويل قنالي بسعة أعلى (من 600 إلى 3,000 CFM) يقوم بنقل الهواء المعالج إلى عدة أماكن عبر القنوات، ويستخدم بشكل رئيسي في المباني الكبيرة، لوبي الفنادق، المراكز التجارية والمستشفيات.

التركيب وتوزيع الهواء:

عادةً لا يحتاج المكيف الهوائي السقفي المدمج إلى قنوات، ولكن في بعض الحالات يمكن توصيله بقنوات قصيرة ومحدودة. يتم تركيب هذا النوع من المكيفات مباشرة داخل السقف المعلق، ومن خلال فتحة أو فتحتين، يتم نقل الهواء مباشرة إلى داخل المكان. على الرغم من أنه لا يحتاج إلى نظام قنوات واسع كما هو الحال في الفان كويل قنالي، إلا أنه قد يتم استخدام قناة قصيرة لعدة فتحات لتوزيع الهواء بشكل أفضل في بعض التطبيقات. أما المكيف الهوائي القناتي، فيحتاج بالضرورة إلى نظام قنوات لنقل الهواء المعالج إلى عدة نقاط مختلفة داخل المبنى.

في الجدول أدناه، يمكنكم الاطلاع على ملخص للفروقات بين وحدات الفان كويل السقفية المخفية ووحدات الفان كويل القَنَالية ومقارنتها:

الميزة / نوع وحدة الفان كويل	فان كويل سقفي مخفي	فان كويل قَنَالي
السعة	من 200 إلى 1,200 CFM، مناسب للمساحات الصغيرة إلى المتوسطة، مثل الوحدات السكنية والمكاتب	من 600 إلى 2,200 CFM، مناسب للمباني الكبيرة والمساحات متعددة الاستخدام
التركيب	داخل السقف المستعار، مع تمديدات قنوات هواء محدودة أو قصيرة لعدد قليل من مخارج الهواء	داخل السقف المستعار، ويتطلب تمديد قنوات هواء كاملة لتوزيع الهواء على عدة مساحات
توزيع الهواء	من خلال مخرج أو مخرجين للهواء بشكل مباشر، وفي بعض الحالات باستخدام قناة قصيرة	يتم نقل الهواء عبر القنوات إلى عدة مساحات، مع توزيع أوسع وأكثر تجانسًا
الأبعاد	متوسطة، مناسبة للأسقف منخفضة الارتفاع	أكبر حجمًا، وتتطلب مساحة أكبر داخل السقف المستعار
نطاق السعر (حسب السعة والعلامة التجارية)	اقتصادي ومناسب للمساحات الصغيرة	أعلى سعرًا، ويتناسب مع السعة ومتطلبات القنوات
العلامات التجارية الأكثر شيوعًا	ساراول، ميديا، دماتجهیز	ميديا، جرين



طريقة حساب سعة فان كويل قنالي

كما تم الإشارة إليه، تتمتع المكيفات فان كويل قنالي بأكبر تنوع من حيث سعة تدفق الهواء. تساعد الجدول التالي لتحديد السعة التقريبية في إجراء تقدير أولي للمساحة المطلوبة في ظروف مناخية مثل مدن طهران، كرج، مشهد، همدان، أصفهان، سليمانية، كركوك، الموصل، أربيل وغيرها.



سعة المكيف الهوائي (CFM)	أقصى مساحة قابلة للاستخدام (متر مربع)
200	حتی 12
300	حتی 20
400	حتی 28
600	حتی 40
800	حتی  56
1000	حتی 70
1200	حتی 80
1400	حتی  95
1600	حتی 110
1800	حتی 120
2000	حتی 140



النقاط الهامة عند شراء فان كويل قنالي

من النقاط الهامة عند اختيار وشراء فن كويل قنواتي يمكن الإشارة إلى ما يلي:

• ضغط عمل ملف المياه في فن كويل القنواتي يعتمد على ضغط العمل (8 بار)، وهو مناسب للمباني حتى 20 طابقًا.
• نظرًا لإمكانية تصنيع فن كويل قنواتي بضغط عمل أكبر، يمكن طلب تصنيع ملف مخصص للمباني التي تتجاوز 20 طابقًا. إذا كان ارتفاع مبناك أكثر من ذلك، يجب عليك مناقشة الموضوع مع خبراء المبيعات في دما تجهيز.
• ضغط العمل الاستاتيكي لتهوية فن كويل قنواتي (منخفض، متوسط، عالي).
• نوع سحب الهواء في فن كويل قنواتي (من الأسفل أو من الخلف).
• قبل شراء وطلب تصنيع أنواع فن كويل قنواتي، تأكد من معرفة اتجاه دخول وخروج المياه الباردة والساخنة إلى الملف (من اليسار أو اليمين)، نوع الجهاز، طريقة رجوع الهواء سواء كان "سحب من الأسفل" أو "سحب من الخلف"، وإمكانية إدخال الهواء النقي.

شراء فان كويل قنالي

الخطوة الأولى لاختيار وشراء فن كويل قنواتي هي الانتباه إلى سعة الحمل التبريدي والحراري المطلوبة للجهاز وأبعاد مكان التثبيت. لأن فن كويل القنواتي يتم عرضه وتصنيعه بأنواع مختلفة (رجوع الهواء من الأسفل أو رجوع الهواء من الخلف) وبسعات تدفق هواء متنوعة، وقبل اتخاذ قرار شراء فن كويل قنواتي، يجب أن تكون لديك معلومات كافية عن المساحة الدقيقة واستخدام البيئة الخاصة بك لكي تتمكن من اختيار النموذج الصحيح وسعة تدفق الهواء لفن كويل القنواتي، وفي النهاية يجب التأكد من مراجعة أمور مثل نوع تدفق الهواء، مواصفات الملف، ضغط العمل للملف وتدفق الهواء لفن كويل وغيرها من التفاصيل.

خبراؤنا في مجموعة دما تجهيز المتخصصة جاهزون دائمًا للرد بشكل مناسب على استفساراتكم حول كيفية اختيار النموذج والسعة الصحيحة لفن كويل قنواتي.

سعر فان كويل قنالي

يتم تحديد السعر النهائي لجهاز فن كويل قنواتي بناءً على السعة، المواصفات الفنية وجودة الصنع، وطريقة تقديم الضمان وخدمات ما بعد البيع من قبل البائعين، ومن الضروري أن تأخذ في اعتبارك جميع هذه العوامل عند اختيار وشراء فن كويل قنواتي بالإضافة إلى معرفة السعة المطلوبة.

في مجموعة دما تجهيز المتخصصة، تم تقديم المعلومات الفنية والأسعار المضمونة لأنواع فن كويل قنواتي عالية الجودة من أفضل العلامات التجارية المتوفرة، بما في ذلك فن كويل قنواتي من علامة دما تجهيز، لتتمكنوا من الحصول على تجربة شراء مثالية وذكية.

من الجدير بالذكر أن جميع فن كويل المقدمة في مجموعة دما تجهيز المتخصصة، بما في ذلك فن كويل سقفي، قنواتي، كاستي، حائطي وأرضي، تأتي بأسعار مناسبة وقد تم تضمين أعلى الخصومات المطلوبة من قبل المستهلكين ضمن هذه الأسعار.

النقاط الفنية لتركيب وتنفيذ فان كويل قنالي

النقاط الفنية لتركيب وتنفيذ أنواع فن كويل قنواتي هي كالتالي:

1. أحد المعايير والنقاط المهمة للحصول على تبريد وتسخين مثالي في فن كويل هو اختيار حجم الأنابيب المناسبة للذهاب والعودة للجهاز، ويجب أن يتم هذا الاختيار من قبل مستشاري ومهندسي التدفئة والتهوية وتكييف الهواء باستخدام الحسابات الهندسية.
2. نظرًا لأهمية التوازن الديناميكي والإستاتيكي في أداء فن كويل، وعلاقته المباشرة مع عمر محامل المحرك، ومن أجل الحفاظ على التوازن على المدى الطويل، يُوصى بتركيب فن كويل قنواتي بشكل أفقي تمامًا وفي حالة توازن أثناء التركيب.
3. بناءً على المتطلبات التصميمية في مشروعك، يُرجى الانتباه إلى المعايير مثل المساحة المفيدة، نوع الاستخدام، حجم الهواء المطلوب، طول مسار التوصيل بالأنابيب، القيود في الارتفاع، نوع الجهاز (إمكانية رجوع الهواء من الأسفل أو من الخلف) وإمكانية إدخال الهواء النقي، وتأكّد من اتخاذ القرار النهائي بناءً على جميع المعايير المذكورة أعلاه.
4. نظرًا لأهمية الصيانة في أنظمة التكييف بما في ذلك فن كويل قنواتي، فإنه من الضروري تركيب صمام إيقاف وتوصيل في تدفق المياه الداخلة والخارجة من فن كويل قنواتي مع صواميل التوصيل المناسبة (بحجم يتوافق مع قطر الأنبوب الفرعي).
5. من أجل جمع المياه الناتجة عن تكثيف الرطوبة من الهواء على ملف فن كويل في فصل الصيف، من الضروري تركيب أنبوب تصريف ½ بوصة من الصينية أسفل الملف إلى موقع تصريف المياه لهذه الوحدات.
6. لضمان أداء أفضل للجهاز وزيادة عمره، يُفضل أن يكون مروحة التهوية في فن كويل قنواتي عالية الجودة، مع أقصى توازن ديناميكي واستاتيكي ومن النوع المعدني.
7. تركيب مفتاح التدفق في مسار المياه الباردة المتجهة إلى ملف المياه الباردة لمعدات التكييف (مثل فن كويل والوحدات المنفصلة) لإعطاء إشارة إيقاف للثلاجة في حالة إيقاف مفاجئ لمضخات الدائرة الباردة هو أمر إلزامي.
