وحدة فان كويل السقفي

يُستخدم الفان كويل السقفي لتأمين التبريد والتدفئة في المجمعات السكنية والإدارية، والمراكز التجارية، وجميع الأماكن التي تتطلب التحكم بدرجة حرارة كل فراغ بشكل مستقل. ولمزيد من التعرّف على المواصفات الفنية، والسعات المختلفة، والأسعار، وطريقة الاختيار والشراء لمختلف أنواع الفان كويلات السقفية، ندعوكم لمتابعة هذا المحتوى.

دليل تخصصي لاختيار وسعر شراء وحدة فان كويل السقفي

تُعدّ وحدات الفان كويل السقفية الأكثر تنوعاً من حيث الشكل الظاهري، والسعة، وجودة التصنيع (مستوى الضجيج وحجم الهواء المتولد). وتتوافر الفان كويلات السقفية بأنواع متعددة، وجميعها ــ باستثناء النوع المخفي (التوكار) ــ تندرج ضمن هذه الفئة نظراً لتركيبها فوق الأسقف المستعارة لوحدات المباني.

تشمل أنواع الفان كويل السقفي: الفان كويل السقفي المخفي (حسب الهواء من الأسفل أو من الخلف)، والفان كويل السقفي الظاهر، والفان كويل المزود ببلينوم مع فلتر، والفان كويل بدون بلينوم فلتر. وتُطرح هذه الوحدات للاستخدام الواسع في المشاريع الإنشائية بسعات تدفق هواء تتراوح بين 200 إلى 1200 قدم مكعب في الدقيقة (CFM)، وذلك حسب نوع الفان كويل السقفي.

وفي هذا السياق، تُصنّف فن كويلات الكاسيت السقفية ضمن فئة مستقلة، نظراً لتنوعها الكبير وبنيتها المختلفة مقارنةً ببقية أنواع الفان كويل السقفية.

طريقة حساب سعة وحدة فن كويل سقفي

كما تم الإشارة إليه، تتمتع وحدات فن كويل السقفية بأكبر تنوع من حيث سعة تدفق الهواء، ويتم تقديمها بناءً على نوع الوحدة في سعات تتراوح من 200 إلى 1200 (CFM) لوحدات فن كويل السقفي المدمج (الامتصاص من الأسفل - الامتصاص من الخلف)، ومن سعة 600 إلى 3000 (CFM) لوحدات فن كويل القنوية. تساعدك الجدول التالي لتحديد السعة التقريبية في إجراء التقييم الأولي للمساحة التي ترغب في استخدامه

سعة مروحة الفان كويل (CFM)	الحد الأقصى للمساحة المبنية المستخدمة (بالمتر المربع)
200	حتی 12
300	حتی20
400	حتی28
600	حتی 40
800	حتی 56
1000	حتی70
1200	حتی80
1400	حتی95
1600	حتی110
1800	حتی 120
2000	حتی140

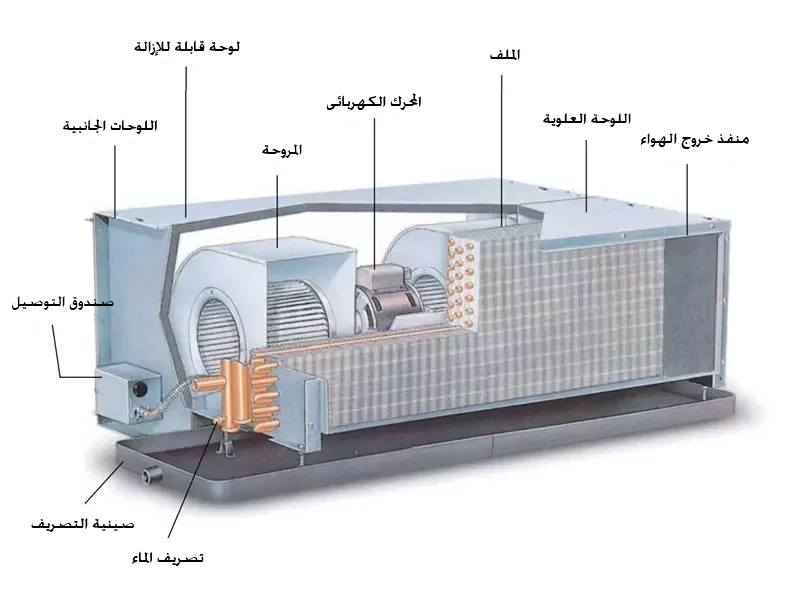

أجزاء فن كويل سقفي

بشكل عام، تمتلك جميع أنواع الفن كويلات السقفية مكونات وآلية تشغيل متشابهة. تتكون الأجزاء الرئيسية للفن كويل السقفي من الملف الحراري، المروحة، المحرك الكهربائي، حوض تصريف المياه (درين)، الفلتر، صمام تنفيس الهواء، بالإضافة إلى الوصلات والمعدات الأخرى، حيث يتم تجميعها داخل هيكل مصنوع من صفائح الحديد المجلفن.

في هذا النظام، يتم تمرير الهواء عبر المروحة ليمر عبر الملف النحاسي الذي يحتوي على ماء بارد في فصل الصيف أو ماء ساخن في فصل الشتاء، مما يؤدي إلى توفير الهواء البارد أو الدافئ حسب الموسم. تجدر الإشارة إلى أن الماء المتدفق داخل هذه الفن كويلات يتم تبريده صيفًا عبر أنظمة الشيلر أو الميني شيلر، بينما يتم تسخينه شتاءً بواسطة غلاية الماكينات المركزية (البويلر) أو أنظمة التدفئة مثل الباكج.

طريقة عمل فن كويل سقفي

تشبه طريقة عمل فن كويل السقفي طريقة عمل باقي أنواع وحدات الفان كويل؛ حيث يتم سحب الهواء بواسطة دوران المروحة الداخلية للجهاز، ويمر الهواء عبر ملف نحاسي يحتوي على ماء بارد في فصل الصيف، وعبر ملف يحتوي على ماء ساخن في فصل الشتاء، مما يؤدي إلى خفض أو رفع درجة حرارة الهواء، ثم يتم نقل الهواء المكيف عبر فتحات التهوية إلى المساحة الداخلية. وبهذه الطريقة يتم تأمين الهواء البارد والهواء الدافئ في مختلف فصول السنة.
تتكرر هذه العملية بشكل مستمر إلى أن تصل درجة حرارة المكان إلى القيمة المضبوطة، ويتم توفير ظروف حرارية متجانسة ومريحة. وتجدر الإشارة إلى أن الماء الجاري في هذه وحدات الفان كويل يتم تبريده في فصل الصيف عن طريق أنظمة مركزية مثل التشيلر أو الميني تشيلر، ويتم تسخينه في فصل الشتاء بواسطة غلاية غرفة المحركات أو جهاز الباكيج.

أنواع وحدات فن كويل السقفية

تختلف هذه الوحدات من حيث الشكل الخارجي، موقع التثبيت، وجودة التصنيع (مستوى الضوضاء وحجم الهواء المنتج)، وهي متوفرة بالأنواع التالية:

فن كويل سقفي مخفي (سحب من الأسفل - سحب من الخلف)

فن كويل سقفي مخفي (سحب من الأسفل - سحب من الخلف) أو بدون كابينة، هو الأكثر مبيعًا بين وحدات فن كويل السقفية، حيث تقوم العديد من الشركات المصنعة الإيرانية والعالمية، مثل يكتا تهویه أروند، دماتجهیز، وجرين، بإنتاجه وتقديمه. يتم تركيب هذا النوع من وحدات فن كويل داخل السقف المعلق بحيث يكون مخرج الهواء فقط ظاهرًا. وهو متوفر بسعات تدفق هواء تتراوح بين 200 إلى 1200 (CFM) لتلبية احتياجات التبريد والتدفئة لمختلف المساحات السكنية والتجارية.

فن كويل سقفي ظاهري

في الوقت الحاضر، يحظى فن كويل سقفي ظاهري باهتمام أقل من قبل المصنعين والمستهلكين مقارنة بأنواع فن الكويل الأخرى. يُعرف هذا النوع أيضًا باسم فن كويل بكابينة، وهو مصمم للتركيب الظاهري على السقف. تجدر الإشارة إلى أن بعض العلامات التجارية، مثل جرين، تقدم هذا النوع من الوحدات بميزة التركيب على السقف أو الأرض، وتسوقه تحت اسم فن كويل سقفي-أرضي. بالإضافة إلى ذلك، يتم تصنيع هذا النوع من فن الكويل بسعات تدفق هواء متنوعة لتلبية الاحتياجات المختلفة في التدفئة والتبريد.

- انتبه إلى الفيديو أدناه:

3. فن كويل سقفي-أرضي

يُعد فن كويل السقفي-الأرضي أحد الأنواع المرنة من وحدات الفان كويل، حيث يتمتع بإمكانية التركيب إما بشكل أفقي أسفل السقف أو بشكل عمودي قائم على الأرض. وبفضل التصميم الخاص لهيكل الجهاز، يتيح هذا النوع إمكانية الاستخدام في المساحات التي تعاني من قيود في التركيب، ولذلك يُعتبر خيارًا مناسبًا للأماكن التي لا يمكن فيها تركيب فن كويل سقفي مخفي أو فن كويل أرضي تقليدي.

يكون فن كويل السقفي-الأرضي عادةً مزودًا بهيكل معدني، وفلتر هواء قابل للغسل، وفتحات لتوجيه الهواء، ومروحة متعددة السرعات. ويتم تصنيع هذا الطراز عادةً بسعات مختلفة تتراوح تقريبًا بين 400 إلى 1000 CFM، وبفضل مرونته في أسلوب التركيب، يُعد خيارًا مناسبًا للوحدات السكنية، والمكاتب، والمحلات التجارية، والمستشفيات، وبشكل خاص مشاريع التجديد؛ أي في الأماكن التي لا تتوفر فيها مساحة كافية لتركيب فن كويل أرضي أو لا يوجد سقف مستعار لتركيب فن كويل مخفي.
يُعد استخدام وحدات الفان كويل السقفية-الأرضية في إيران أقل شيوعًا مقارنةً بالطرازات المخفية أو الكاسيت، ولكن في الحالات التي توجد فيها قيود معمارية أو فراغية، وخاصة في المباني ذات الأسقف المنخفضة أو الجدران المليئة بالنوافذ، يُنظر إليها كحل ذكي وعملي.

ما الفرق بين فن كويل سقفي ظاهر (مع كابين) وفن كويل سقفي-أرضي؟

يكمن الاختلاف الرئيسي بين هذين النوعين من وحدات الفان كويل في طريقة التركيب، وتصميم الهيكل، ومستوى المرونة في موضع التثبيت. حيث يتم تركيب فن كويل السقفي الظاهر فقط بشكل أفقي أسفل السقف، ويحتوي على كابين خارجي يجعله مناسبًا للمساحات التي لا تحتوي على سقف مستعار. أما فن كويل السقفي-الأرضي، فقد تم تصميمه بحيث يمكن تركيبه إما بشكل أفقي على السقف أو بشكل عمودي قائم على الأرض. وغالبًا ما تُعرض هذه الطرازات مع كابين مزود بقاعدة أو بتصميم هيكل مزدوج الاتجاه، وتُعد خيارًا أكثر عملية في المشاريع التي تعاني من قيود معمارية. يوضح الجدول التالي الفروق بين هذين الطرازين بشكل مختصر:

الخصائص	سقفي ظاهر	سقفي-أرضي
طريقة التركيب	أفقي فقط أسفل السقف	أفقي على السقف أو قائم على الأرض
الحاجة إلى سقف مستعار	لا يحتاج	لا يحتاج
الاستخدام المقترح	المساحات بدون سقف مستعار مع أسقف مرتفعة	المساحات ذات القيود في التركيب
قاعدة التركيب	لا يوجد	عادةً مزود بقاعدة قابلة للتعديل
مدى الشيوع	شائع نسبيًا	أقل شيوعًا لكنه عملي

فن کويل قنالي

يُعَدّ فن كوِيل قنالي أحد الأنواع شديدة الأهمية من فن كوِيل السقفي، حيث يُقدَّم عادةً بسعات هوائية عالية (600 إلى 3000 CFM) من قِبَل شركات تصنيع وتوريد بارزة مثل تهوية، دماتجهيز، وجرين. يتم تركيب هذا النوع من الفن كوِيل فوق السقف المُعلَّق، ويتم توزيع الهواء المُنتَج عبر تمديدات قنوات التهوية إلى الغرف الأخرى داخل الوحدة السكنية. ولهذا الغرض، فإن الضغط الساكن لفن كوِيل القنالي أعلى من نظيره في فن كوِيل السقفي المخفي.

يمتاز فن كوِيل القنالي بضغط استاتيكي أعلى مقارنةً بالفن كوِيل السقفي المخفي، مما يؤدي إلى زيادة سرعة تدفق الهواء، وبالتالي زيادة مستوى الضجيج الناتج عن الجهاز. لذلك، يُستخدم هذا النوع من الفن كوِيل بشكل أكبر في المباني التجارية ذات المساحات الكبيرة، لوبيات المباني، والأماكن التي تتميز بارتفاع سقف نسبيًا كبير.



فن كويل سقفي كاستي

فن كويل كاستي سقفي هو نوع آخر من أنواع الفن كويلات السقفية، ويتميز بتصميم فريد مقارنة بالموديلات الأخرى. يتم إنتاج فن كويلات سقفية كاستي بسعات تتراوح بين 300 إلى 1,500 CFM، وعادةً ما تأتي بنوعين: كاستي أحادي الاتجاه وكاستي رباعي الاتجاه، حيث يوفر النوع الرباعي توزيعًا أكثر تجانسًا للهواء.

يتطلب تركيب نظام فن كويل سقفي كاستي وجود سقف مستعار مناسب لاستيعاب الوحدة، بالإضافة إلى تجهيز تمديدات المياه والكهرباء. وبفضل تصميمه الهادئ وقدرته على توزيع الهواء بشكل متساوٍ، يُستخدم هذا النوع من الفن كويل على نطاق واسع في المباني الإدارية، والفنادق، والمراكز التجارية، والمجمعات السكنية الحديثة.

شراء فن كويل سقفي

كما ذكرنا سابقًا، يتميز هذا النوع من الفن كويل بأكبر تنوع، لذلك من الضروري استشارة مهندسي التكييف والتبريد قبل شراء فن كويل سقفي لاختيار النوع الأنسب لمشروعك الإنشائي.

بشكل عام، عند شراء فن كويل سقفي، يجب مراعاة عدة عوامل، من بينها: نوع الفن كويل السقفي، السعة الهوائية، مستوى الضوضاء، الأبعاد، نوع المروحة والمحرك الكهربائي، عدد صفوف الملف الحراري، ونظام الأنابيب (ثنائي أو رباعي الأنابيب)، لضمان الحصول على الأداء الأمثل.

سعر فن كويل سقفي

يختلف سعر فن كويل السقفي حسب النوع، العلامة التجارية، السعة وجودة التصنيع، ويمكنكم اختيار أفضل نموذج من بين مئات الأنواع المتاحة في مجموعة دماتجهز المتخصصة، وفقًا لميزانيتكم.

ومن الجدير بالذكر أن أسعار جميع فن كويلات السقف المقدمة في مجموعة دماتجهز محدثة، ويتم تضمين الخصومات المطلوبة من قبل المستهلكين في هذه الأسعار؛ بحيث تشمل هذه الأسعار ضمان أفضل الأسعار في مجموعة دماتجهز.

العوامل المؤثرة على سعر وحدات الفان كويل السقفية

بشكل عام، تشمل العوامل التي تؤثر في تحديد سعر وحدات الفان كويل السقفية ما يلي:

• نوع وحدة الفان كويل السقفية: كون الوحدة مخفية، ظاهرة، كاسيت، أو سقفية-أرضية يؤثر بشكل مباشر على السعر؛ حيث تكون موديلات الكاسيت والوحدات المزودة بهيكل (كابين) عادة أعلى سعرًا من الوحدات بدون كابين.
• سعة تدفق الهواء (CFM): كلما زادت سعة الوحدة، ارتفع سعرها.
• العلامة التجارية المصنعة: تختلف أسعار العلامات التجارية الإيرانية أو الأجنبية الموثوقة (مثل ساراول، تهوية، جرين، ساران أو ميديا) تبعًا لجودة التصنيع ومستوى خدمات ما بعد البيع.
• جودة التصنيع والمكونات: إن استخدام مراوح منخفضة الضوضاء، وكويلات نحاسية عالية الكثافة، وهيكل متين، وعزل دقيق، جميعها تؤدي إلى تحسين الجودة وبالتالي زيادة سعر وحدة الفان كويل السقفية.
• نوع فلتر الهواء وإمكانية الغسل: تكون وحدات الفان كويل المزودة بفلاتر قابلة للغسل أو متعددة المراحل عادة ذات سعر أعلى.
• إمكانيات التحكم: وجود ترموستات رقمي، وجهاز تحكم عن بُعد، وإمكانية الاتصال بنظام إدارة المباني الذكي (BMS)، بالإضافة إلى خيارات متعددة لسرعات المروحة، يمكن أن يؤدي إلى زيادة سعر وحدة الفان كويل.
• مستوى استهلاك الطاقة ومستوى الضوضاء: وحدات الفان كويل ذات الاستهلاك المنخفض للطاقة ومستوى الضجيج المنخفض أثناء التشغيل، غالبًا ما تعتمد تقنيات متقدمة، وبالتالي تكون أعلى تكلفة.
