حساب قدرة وحدة مناولة الهواء (AHU) | مجموعة دماتجهیز للتكييف والتبريد

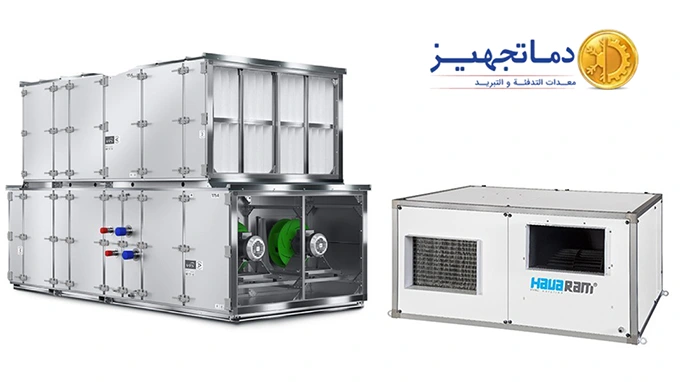

وحدة مناولة الهواء (AHU) هي إحدى معدات تكييف الهواء الشائعة المستخدمة للتحكم في درجة الحرارة والرطوبة وإزالة أو تقليل الملوثات المحمولة جواً في المواسم الحارة والباردة من العام. الاستخدام الرئيسي لمكيفات الهواء هو في المجالات الصناعية والتجارية والسكنية والمستشفيات وقاعات الاجتماعات والفنادق والقاعات ودور السينما والمحطات الطرفية، وحسب احتياجات المشروع يتم تصنيعها وتوريدها بقدرات مختلفة.

تعبر سعة جهاز التهوية عن حجم تهوية الوحدة ويتم التعبير عنها بـ Cfm، والتي تمثل قدم مكعب في الدقيقة أو قدم مكعب في الدقيقة؛ على سبيل المثال، إذا كانت وحدة مناولة الهواء بسعة 4000 قدم مكعب في الدقيقة، فهذا يعني أن الوحدة قادرة على نقل تدفق هواء قدره 4000 قدم مكعب في الدقيقة.

يتطلب الحساب الصحيح لقدرة وحدة مناولة الهواء المعرفة والخبرة والدقة العالية؛ لأن اختيار السعة الخاطئة لوحدة مناولة الهواء، بالإضافة إلى التبريد والتسخين غير المناسبين للوحدة، سيتطلب إنفاق الكثير من المال. ابقوا معنا لتتعلموا كيفية حساب سعة التكييف.

المعلمات المستخدمة لحساب قدرة التبريد

اعتمادًا على عدة معايير، يتم حساب سعة وحدة مناولة الهواء وفقًا لحمولة التبريد والحرارة للغرفة المطلوبة. وتشمل هذه المعلمات، التي لها تأثير مباشر وغير مباشر على حساب سعة وحدة مناولة الهواء، ما يلي

حجم وأبعاد الغرفة
الظروف الجغرافية للمنطقة
زاوية ضوء الشمس على الجدران المكشوفة
عدد ومساحة النوافذ التي تواجه الغرب والجنوب والشرق
وجود الزجاج في واجهة المبنى
وجود التدفئة والإضاءة
كم عدد الأشخاص الذين يعيشون في المساحة المطلوبة وكيف يتحركون
المواد والعوازل المستخدمة في المبنى
الرطوبة النسبية للبيئة
الارتفاع عن سطح البحر
درجة حرارة الهواء الوارد
عودة درجة حرارة الهواء
نوع الاستخدام (صناعي، سكني، مكتبي، تجاري، إلخ)
سرعة نقل الهواء من سطح ملف التبريد والتدفئة
انخفاض ضغط مروحة المكيف
انخفاض ضغط ملفات التكييف

الحساب الدقيق والأمثل لسعة وحدة مناولة الهواء

الخطوة الأولى في حساب سعة وحدة مناولة الهواء هي حساب الحمل التبريدي والحراري للمساحة المطلوبة، وهو ما يتم عادةً بواسطة مهندسي التثبيت بمساعدة البرامج. يمكنك الاتصال بخبراء مرافق المشروع أو وحدة تكييف الهواء التابعة لمجموعة DamaTajhiz HVAC لحساب حمل التبريد والتدفئة للمساحة المطلوبة بدقة والحصول على المشورة.

Q هو حمل التبريد للمبنى من حيث Btu/min، m هو معدل تدفق الهواء لملف المروحة من حيث متر مكعب في الدقيقة (cfm)، cp هي الحرارة النوعية للهواء عند ضغط ثابت (وهو رقم أي ما يعادل 0.24 وحدة حرارية بريطانية/رطل.ف)، وΔT هو الفرق في درجة الحرارة بين الهواء الداخل والخارج لملف المروحة بالدرجات فهرنهايت.

لحساب تدفق الهواء بوحدة قدم مكعب في الدقيقة، يجب ضرب الحرارة النوعية للهواء في كثافة الهواء (ما يعادل 0.075 رطل/قدم3)، وحاصل ضربها هو وحدة حرارية بريطانية/قدم3. ᵒF يصبح 0.018.

وفقًا للتقارير التي تم الحصول عليها من حسابات البرنامج، من الممكن تقدير حمل التبريد للمساحة المطلوبة تقريبًا. بشكل تقريبي، يتراوح حمل التبريد لكل متر مربع من 300 إلى 900 وحدة حرارية بريطانية في الساعة ويختلف وفقًا للمناخ المطلوب؛ تم إعداد الجدول التالي لتسهيل حساب حمل التبريد التقريبي لكل متر مربع:

المناخ	المدن	سكني	رسمي	تجاري
دافئة ورطبة	بندر عباس، بوشهر، تشابهار، مسجد سليمان، الأهواز، عبادان، كيش، البصرة، دبي، الدوحة، الكويت، جدة، مسقط، أبو ظبي، كراتشي، الشارقة، الرياض، دمشق، مكة، صنعاء، عدن و.	450-550	600-700	700-900
معتدل	Tehran, Karaj, Semnan, Shiraz, Mashhad, Isfahan, Gilan, Gorgan, Rasht, Ramsar, Sari, Urmia, Baku, Antalya, Beirut, Erbil, Mosul, Aleppo, Mazar-e-Sharif, Latakia, Kirkuk and...	300-400	350-450	500-600
دافئ و جاف	يزد، قم، كاشان، زابل، كرمان، زاهدان، بغداد، المدينة المنورة، كربلاء، النجف، إسلام أباد و...	350-450	450-550	550-700

إذا كان حمل التبريد للغرفة يقدر بـ 45,000 وحدة حرارية بريطانية/ساعة، يتم حساب CFMs أو سعة التهوية لوحدة مناولة الهواء بالطريقة التالية: Formula for calculating Air Handling Unit capacity

لذا فإن مكيف الهواء بسعة 4000 قدم مكعب سيكون مناسبًا لهذه الغرفة. ومع ذلك، تتأثر قدرة وحدة التكييف بعوامل أخرى مهمة، بما في ذلك سرعة تدفق الهواء من سطح ملف الوحدة، وانخفاض ضغط ملف الوحدة، وانخفاض ضغط مروحة التكييف، ارتفاع الوحدة عن سطح البحر ونوع وعدد الزعانف المستخدمة في مكثف الوحدة.

تأثير الزعانف على حساب سعة وحدة مناولة الهواء

كما ذكرنا أعلاه فإن أحد العوامل المؤثرة في تصميم مكيفات هواء و سبلیت وحساب سعة وحدة مناولة الهواء هو نوع الزعنفة أو الشفرة وعددها في البوصة (FPIs) على ملف التكثيف الخاص بالوحدة. الزعانف عبارة عن أضلاع رفيعة تعمل على زيادة معدل نقل الحرارة لملفات التبريد والتدفئة من خلال تثبيتها على سطحها بأشكال مسطحة ومموجة. غالبًا ما تكون الزعانف مصنوعة من الألومنيوم والنحاس ويتم تصنيعها وتزويدها في ظروف رطبة ومسببة للتآكل مع طلاءات Bluefin وGoldfin.

تشير الزعانف لكل بوصة (FPI) إلى عدد الزعانف لكل بوصة على ملف المكثف؛ 12 إلى 14 زعانف لكل بوصة لملفات التبريد و 8 لملفات التسخين.

مروحة وحدة مناولة الهواء وتأثيرها على حساب سعة وحدة مناولة الهواء

تعتبر المروحة الموجودة في مكيف الهواء العامل الأكثر أهمية في إيصال الكمية المطلوبة من الهواء البارد أو الدافئ إلى الغرفة وإذا لم يتم اختيارها بشكل صحيح ينخفض أداء مكيف الهواء. يعتمد انخفاض ضغط المروحة وسرعة مرور الهواء فوق سطح ملفات التبريد والتدفئة على نوع المروحة المستخدمة في مكيف الهواء.

يعد حساب انخفاض الضغط في مروحة AHU أيضًا أمرًا مهمًا للغاية، وغالبًا ما يتم إجراء هذه الحسابات للتوافق مع مبادئ مجاري الهواء الخاصة بـ AHU؛ لهذا السبب، يتم حساب انخفاض الضغط في مروحة AHU بعد مجرى الهواء ومع وجود خطة مجرى الهواء في متناول اليد.

مجموعة DamaTajhiz HVAC؛ أفضل الأسعار وأفضل العلامات التجارية لمعدات البناء

Final Speech

كما رأيت، يعد حساب سعة وحدة مناولة الهواء مهمة معقدة وصعبة نسبيًا وتعتمد على العديد من العوامل؛ ولذلك ينبغي أن يتم حسابها بعناية.

حاولت هذه المقالة حساب أو تقدير قدرة وحدة مناولة الهواء، على أمل أن تكون المعلومات المقدمة مفيدة وعملية.

لعرض ومقارنة أنواع مختلفة من مكيفات الهواء بمختلف الماركات والسعات وكذلك معرفة السعر الحالي للمنتجات يرجى الرجوع إلى الموقع العالمي لمجموعة DamaTajhiz HVAC (المجموعة المتخصصة الأولى والأكثر موثوقية في مجال المعدات) لمرافق البناء وجميع أجهزة وحدة مناولة الهواء منذ عام 2013 ولديها 3 تراخيص تجارية سارية المفعول)؛ لحساب قدرة مكيف الهواء الخاص بك بدقة وكذلك للحصول على معلومات إضافية خلال ساعات العمل، يرجى الاتصال برقم الهاتف +98 21 88822550 والحصول على المشورة من خبراء تكييف الهواء في مجموعة DamaTajhiz HVAC.
