مضخة الضغط دماتجهیز طراز B.W.S.I.D.T PUMPIRAN

دليل اختيار وشراء مضخة الضغط دماتجهیز طراز B.W.S.I.D.T PUMPIRAN

يتم تصنيع بوسترات المضخات بشكل عام بنوعين: ثابت السرعة ومتغير السرعة، بغض النظر عن نوع الاستخدام، ضغط التشغيل، وعدد المضخات.
في بوسترات مضخات المياه، يتم عادةً استخدام العاكس (Inverter) لتقليل الصدمات الكهربائية والميكانيكية عند بدء تشغيل المضخة، حيث يقوم بتشغيل المحرك الكهربائي بسلاسة من سرعة منخفضة ويزيدها تدريجياً. وإذا لم تكن كمية المياه أو ضغط الماء كافياً عند السرعة القصوى للمضخة، يتم تشغيل المضخة الثانية تلقائياً.
أيضًا، في بوسترات مضخات المياه التي تعمل بشكل دائم، أو المستخدمة في الصناعة والزراعة، يتم استخدام نظام PLC لتناوب بدء تشغيل المضخات تلقائياً، ويُعرف هذا النظام باسم "تغيير الدور" (Change Over).

بشكل عام، تعني كلمة بوستر المعزز، وتشير بوستر المضخة إلى مضخة الضغط واحدة أو مجموعة من المضخات الكهربائية التي تُربط بالتوازي عبر أنابيب ومعدات مناسبة على قاعدة معدنية موحدة، لتأمين كمية وضغط الماء المطلوب لنظام التوزيع أو مكافحة الحريق، خاصة في المباني المرتفعة والاستخدامات السكنية والصناعية والزراعية وحمامات السباحة. إذا كنت ترغب في شراء بوستر مضخة دماتجهیز طراز B.W.S.I.D.T PENTAX (لمياه الشرب أو الحريق) بدون دفع تكاليف عالية أو انتظار طويل، نرجو قراءة المعلومات أدناه والتواصل مع خبرائنا في قسم معدات التدفئة وغرف المحركات للحصول على تجربة شراء مريحة ومرضية.

دمـاتجهیـز – آلاف المنتجات لآلاف المشاريع (منذ عام 2004)

مميزات بمضخة الضغط دماتجهیز طراز B.W.S.I.D.T PUMPIRAN

• يعمل على كهرباء أحادية أو ثلاثية الطور حسب قدرة المحرك الكهربائي
• جميع البراغي والصواميل في بوسترات مضخات المياه والحريق من نوع مجلفن ومطلي

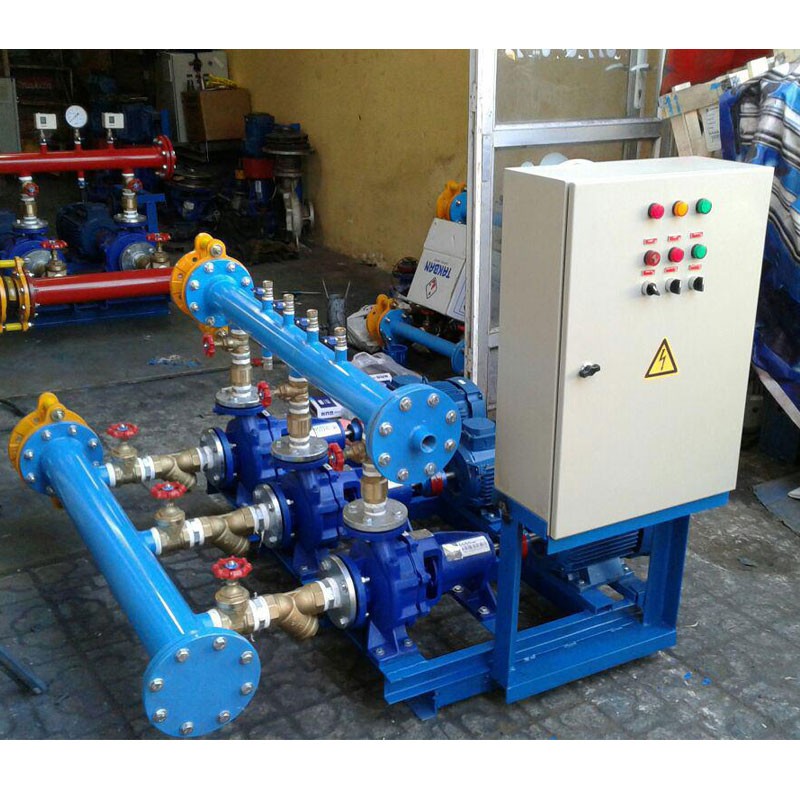

• في طراز B.W.S.I.D.T PUMPIRAN، يتم تثبيت المضخات على قاعدة معدنية، وتُركب القاعدة على الإطار الرئيسي
• يأتي هذا الطراز بمحركات كهربائية بسرعة 2900 دورة/دقيقة أو 1450 دورة/دقيقة
• جميع الطرازات مزودة بصمامات أصلية من CIM أو Giacomini الإيطالية أو Pex البريطانية، وصمامات عدم رجوع من York الأصلية أو ما يعادلها، بعدد مناسب حسب عدد المضخات
• مزودة بمفاتيح ضغط KP1 من دانفوس أو حساس ضغط BD ألماني أو دانفوس، مع مقياس ضغط دائري بقطر 10 سم، ولوحة تحكم أصلية من هيونداي (كوريا) أو تلي ميكانيك (شنايدر) مع ضمان لمدة سنتين
• تصنع جميع مجمعات بوسترات المضخات من أنابيب مجلفنة مناسبة القطر، وتُطلى مجمعات بوسترات مياه الشرب بثلاث طبقات من طلاء الإيبوكسي الصحي باستخدام ضاغط هواء لضمان أعلى معايير النظافة
• بوستر مضخة طراز B.W.S.I.D.T PUMPIRAN والطرازات الأخرى مزودة بخزانات ضغط متناسبة من أفضل الماركات وبضمان موثوق

مزايا مضخات الضغط ذات السرعة المتغيرة

• ثبات ضغط المياه الخارج حتى مع تغيّر معدل الاستهلاك
• عدم الحاجة إلى مضخة جوكي (احتياطية)
• إلغاء ظاهرة المطرقة المائية نتيجة التشغيل والإيقاف التدريجي للمضخات
• توافق كمية المياه المضخوخة مع حجم الاستهلاك الفعلي
• تقليل تآكل الكوبلنج والأجزاء المتحركة، مما يطيل عمر النظام
• خفض تكاليف الصيانة والخدمة الدورية
• توفير يصل إلى 30٪ من استهلاك الكهرباء بفضل نظام تغيير السرعة التدريجي (الإنفرتر)
• بشكل عام، يتم إنتاج جميع أنواع مضخات البوستر (للمياه، الحريق، الصناعية وغيرها) من شركة دماتجهیز بعد تحديد عدد ونوع وطراز المضخات (مثل لوارا، بنتاكس، إيبارا، جراندفوس، پمپيران، وغيرها) من قبل صاحب المشروع، وبموافقة المكتب الفني أو المهندس الاستشاري، وبالاعتماد على خبرة مهندسي دماتجهیز الفنية.
• عند مقارنة أسعار مضخات البوستر للمياه والحريق، يجب الانتباه إلى جودة الصمامات والوصلات، نوع العلامة التجارية، قدرة المضخة، مكونات لوحة التحكم، جودة التركيب، تصنيع المجمع (الكلكتور)، وأداء النظام ككل.

أنواع مضخات الضغط الحريق من دماتجهیز

مضخات بوستر الحريق من دماتجهیز تُستخدم على نطاق واسع في المشاريع السكنية والإدارية، وتشمل:

1. بوستر حريق خطين من دماتجهیز بمضخة بنتاكس CBT 310
   مع خزان 24 لتر من Zilmet – لمبنى مكون من 5 طوابق و5 صناديق حريق
2. بوستر حريق خطين من دماتجهیز بمضخة بنتاكس CBT 600
   مع خزان 24 لتر من Zilmet – لمبنى مكون من 8 طوابق و8 صناديق حريق

أنواع مضخات الضغط المياه من دماتجهیز

تُستخدم مضخات الضغط المياه من دماتجهیز في المباني السكنية والتجارية، بالإضافة إلى الإدارات، الفنادق، المستشفيات، والمنشآت العسكرية والأمنية، وتشمل:

1. مضخة الضغط مياه من دماتجهیز بمضخة بنتاكس CBT 210
   للمباني حتى 6 طوابق، 2 شقة لكل طابق، مع حمامين، ومساحة بين 120 إلى 150 متر مربع
2. مضخة الضغط مياه من دماتجهیز بمضخة بنتاكس CBT 310
   مناسب لمباني حتى 8 طوابق، 2 شقة لكل طابق، بمتوسط مساحة 140 متر مربع وحمامين
   وأيضاً مناسب لمباني حتى 10 طوابق، 2 شقة لكل طابق، بمتوسط مساحة 90 متر مربع وحمامين
3. مضخة الضغط من دماتجهیز بمضخة بنتاكس CBT 600
   مناسب لمباني حتى 8 طوابق، 4 شقق في كل طابق، بمساحة 120–140 متر مربع، وحمامين
4. مضخة الضغط من دماتجهیز بمضخة بنتاكس CBT 800
   مناسب لمباني حتى 8 طوابق، 2 شقة في كل طابق بمساحة 120 متر مربع وحمامين
5. مضخة الضغط من دماتجهیز بمضخة بنتاكس CBT 1000
   مناسب لمباني حتى 15 طابق، 60 وحدة سكنية، بمساحة 70 إلى 140 متر مربع، وحمامين
6. مضخة الضغط مياه من دماتجهیز بمضخة بنتاكس CBT 160

جداول عامة لحساب ضغط التدفق وكمية التدفق في بوستر المضخات

1. جدول حساب الضغط أو الارتفاع في بوستر مضخات المياه (مقتبس من دليل شركة جراندفوس)

   • لتحديد ضغط مضخة الماء، أولاً ابحث عن ارتفاع المبنى في العمود الأيسر، ثم تحرك أفقيًا للعثور على الحد الأدنى للضغط المطلوب عند نقطة تقاطع المساحة المبنية لكل طابق.
   • مثال: الحد الأدنى للضغط لمبنى ارتفاعه 50 مترًا بمساحة 400 متر مربع لكل طابق هو 7.44 ضغط جوي. أما بالنسبة لمعيار مكافحة الحرائق، فهو يتطلب ضغط 1.5 ضغط جوي باستخدام خرطوم 3/4 بوصة مزود بفوهة 1/4 بوصة، ومعدل تدفق 8 GPM (حوالي 30 لتر/دقيقة).
     أما استخدام صناديق الحريق 1.1/2 بوصة من قبل السكان فيتطلب ضغط 4.5 بار ومعدل تدفق 50 GPM (حوالي 190 لتر/دقيقة).
     بينما صناديق الحريق 2.1/2 بوصة التي يستخدمها رجال الإطفاء تتطلب ضغط 6.8 بار ومعدل تدفق 250 GPM (حوالي 950 لتر/دقيقة).
2. جدول حساب كمية التدفق في بوستر مضخات المياه (مقتبس من دليل شركة جراندفوس)



   جدول تدفق مضخة الضغط



   جدول تدفق مضخة التعزيز

   عدد الوحدات	حمام مفرد لتر/دقيقة	حمام مفرد م³/ساعة	حمام مزدوج لتر/دقيقة	حمام مزدوج م³/ساعة	مبنى إداري لتر/دقيقة	مبنى إداري م³/ساعة	فندق لتر/دقيقة	فندق م³/ساعة	مستشفى لتر/دقيقة	مستشفى م³/ساعة	عدد الأسرّة
   6	84	5	100	6	67	4	234	14	134	8	60
   9	100	6	134	8	84	5	284	17	184	11	90
   12	117	7	167	10	100	6	351	21	234	14	120
   15	117	7	167	10	100	6	434	26	250	15	150
   18	134	8	200	12	117	7	501	30	284	17	180
   21	134	8	200	12	117	7	551	33	301	18	210
   24	150	9	217	13	134	8	651	39	351	21	240
   30	167	10	234	14	150	9	735	44	401	24	300
   36	184	11	250	15	167	10	801	48	434	26	360
   42	200	12	267	16	184	11	902	54	468	28	420
   48	217	13	284	17	200	12	1052	63	501	30	480
   60	234	14	300	18	234	14	1202	72	568	34	600
   72	250	15	317	19	250	15	1302	78	601	36	720
   80	267	16	351	21	267	16	1603	96	952	57	800
   90	284	17	367	22	284	17	1703	102	1002	60	900
   100	300	18	384	23	284	17	1804	108	1069	64	1000
   120	334	20	418	25	317	19	2104	126	1186	71	1200
   150	384	23	468	28	367	22	2555	153	1352	81	1500
   180	418	25	501	30	384	23	2855	171	1519	91	1800
   210	451	27	534	32	418	25	3155	189	1686	101	2100
   240	501	30	601	36	451	27	3606	216	1852	111	2400
   300	601	36	785	47	552	33	4680	280	2254	135	3000


   ملاحظات:

   • (m3/h) = 4.4 (U.S. gpm)
   • لتحديد الحد الأقصى للتدفق في المباني السكنية، ابحث أولاً عن عدد الوحدات في العمود الأيسر، ثم تحرك أفقيًا لتحديد كمية التدفق في حالة وجود حمام واحد أو حمامين.
   • مثال: تدفق الماء في مبنى يحتوي على وحدات ذات حمامين هو 18 متر مكعب/ساعة (حوالي 300 لتر/دقيقة).
   • لتحديد التدفق في مبانٍ إدارية، فنادق أو مستشفيات، ابحث عن عدد الموظفين أو النزلاء أو الأسرة في العمود الأيمن، وتحرك أفقيًا لتحديد كمية التدفق المطلوبة.
   • مثال: مستشفى يحتوي على 1000 سرير يتطلب بوستر مضخة بتدفق 64 متر مكعب/ساعة (1069 لتر/دقيقة).
   • أشهر أنواع بوستر المضخات التي تطلبها المشاريع من دماتجهیز تشمل لوارا، بنتاکس، جراندفوس، إبارا، وبمپ إيران.

تصنيف المضخات حسب وظيفتها في أنظمة مضخة الضغط

1. المضخة الرئيسية (Main Pump)
   هي المضخة التي توفر الضغط وكمية التدفق المطلوبة للنظام بالكامل، سواء لتوزيع المياه أو مكافحة الحريق.
2. مضخة جوكي (Jockey Pump)
   تُستخدم في الأنظمة التي تتطلب تدفقاً كبيراً وتحتوي على مضخات كبيرة تستهلك الكثير من الطاقة. في أوقات الطلب المنخفض، يتم استخدام مضخة صغيرة لتوفير الطاقة وتقليل استهلاك المضخات الرئيسية. تُستخدم أيضًا للتعويض عن التسريبات أو انخفاض الضغط في النظام. (لا حاجة لاستخدام جوكي في أنظمة البوستر ذات السرعة المتغيرة.)
3. المضخة الاحتياطية (Standby Pump)
   تُستخدم في المباني الحيوية مثل الفنادق والمستشفيات والمصانع لضمان استمرار تدفق المياه دون انقطاع عند تعطل إحدى المضخات الرئيسية.
   ملاحظة: من الضروري وجود مضخة احتياطية في أنظمة بوستر مكافحة الحرائق.

دماتجهیز - آلاف المنتجات لآلاف المشاريع (منذ عام 2004)

المكونات الرئيسية لضغط المضخات الثابتة والمتغيرة السرعة

تشمل المكونات الرئيسية: مضخات كهربائية، قاعدة رئيسية، خزان غشائي أو أنبوبي، مفاتيح ضغط للحد الأدنى والأقصى، أنابيب، مجمعات الشفط والطرد، الوصلات، والصمامات. في أنظمة السرعة الثابتة يتم استخدام لوحة تحكم عادية، أما في أنظمة السرعة المتغيرة فيجب استخدام لوحة تحكم متغيرة، إنفرتر ومستشعر ضغط.

ملاحظات إضافية حول مضخة الضغط

• نظرًا لأن استهلاك المياه يتغير باستمرار، فإن عدم تنظيم ضغط المياه يمكن أن يسبب مشكلات كبيرة في الأنظمة.
• في أنظمة السرعة الثابتة، تقوم المضخات بضخ كميات ثابتة من الماء مما يؤدي إلى تغيرات مستمرة في الضغط داخل الأنابيب، مما يسبب أعطالًا محتملة.
• تشغيل أو إيقاف مضخة بشكل مفاجئ يمكن أن يتسبب في ارتفاع أو انخفاض مفاجئ في الضغط، مما يؤدي إلى تلف الأنابيب أو انقطاع تدفق المياه.

بشكل عام، يجب أن يكون مضخة التعزيز الخاصة بالحريق متصلة بنظام الكهرباء الطارئ في المبنى لتكون قادرة على إطفاء الحريق. ووفقًا للمعايير الفنية والسلامة، إذا لم يكن هناك نظام كهرباء طارئ وانقطع التيار الكهربائي، يجب أن يكون أحد مضخات التعزيز من نوع مضخة ديزل.

تصنيف مضخات التعزيز ذات السرعة الثابتة حسب عدد المضخات

• مضخات التعزيز ذات المضخة الواحدة:
  تُستخدم هذه الأنظمة لمياه الاستخدام الصحي ذات الاستهلاك المنخفض إلى المتوسط. في هذا النظام المتكامل بالكامل، يكون مجمع المدخل متصلًا بمصدر المياه ومجمع المخرج متصلًا بشبكة التوزيع، وتقوم مضخة واحدة فقط بتدوير الماء في النظام.
• مضخة التعزيز مع مضخة جوكي (أو المضخة الرئيسية):
  في هذه الأنظمة يُستخدم مضخة أو أكثر كمضخات رئيسية، بالإضافة إلى مضخة كهربائية بسعة أقل ولكن بنفس الضغط تُسمى مضخة جوكي للحفاظ على ضغط النظام.
• مضخة التعزيز بدون مضخة جوكي (أو المضخة الرئيسية):
  في هذه الأنظمة يُستخدم أكثر من مضخة رئيسية فقط.
  ملاحظة: في مضخات التعزيز ذات السرعة المتغيرة، لا حاجة لاستخدام مضخة جوكي كمضخة احتياطية.

المكونات الرئيسية في تصميم مضخات التعزيز

• أقصى استهلاك للمياه
• أدنى ضغط
• تقلبات استهلاك المياه الساعية

شرح موجز عن مكونات مضخات التعزيز

• المحرك الكهربائي: يُستخدم المحرك الكهربائي كمحرّك في مضخات التعزيز. في مضخات التعزيز متعددة المضخات، توضع مضختان أو أكثر بشكل متوازي على قاعدة واحدة.
  عند اختيار المحرك الكهربائي يجب مراعاة مؤشر الحماية IP (مستوى الحماية ضد الأجسام الخارجية مثل الغبار والماء).

• قسم السحب: يتكون هذا القسم من مجمع أنابيب متصل بمضخة الشفط ومخرج خزان التخزين من خلال وصلات وصمامات.
• صمام الفتح والإغلاق: يستخدم صمام الكرة لقطع تدفق المياه عند الحاجة لفصل مضخة من النظام، وعادة ما تُستخدم الصمامات الحديدية في مضخات التعزيز الكبيرة والنحاسية في الصغيرة.
• المرشح: لمنع دخول الجسيمات والأجسام الغريبة التي قد تؤذي مروحة المضخة.
• ممتص الاهتزاز: لمنع انتقال الاهتزازات من المضخة إلى شبكة الأنابيب.
• الفلانش: لربط أجزاء مضخة التعزيز ويستخدم نوع اللحام أو الخيط حسب الحجم والنوع.
• قسم الدفع: مماثل لقسم السحب وهو مجمع أنابيب يربط مخرج المضخة بشبكة التوزيع عبر وصلات وصمامات.
• الصمام أحادي الاتجاه: لمنع رجوع المياه والأضرار الناتجة عن ضربة المياه العنيفة.
• لوحة التحكم والكهرباء: تتحكم هذه اللوحة بالتنسيق بين الأجزاء الميكانيكية والكهربائية وتلعب دورًا هامًا في عمل النظام بشكل صحيح.
  يجب أن تكون لوحة التحكم معتمدة أمنيًا لتحمي المحركات والمضخات من مشاكل مثل تقلبات التيار، تغير السرعة، تبديل التشغيل، والجفاف.
  للمزيد من المعلومات، يرجى مراجعة مقال نظام التحكم في مضخة التعزيز المتوفر في قسم المقالات على موقع دماتجهیز.
• مقياس الضغط (المانومتر): يقيس ضغط الدخول والخروج ويظهر ضغط كل مضخة.
• مفتاح ضغط (Pressure Switch): يتحكم في الحد الأدنى والأقصى للضغط ويحدد نطاق الضغط المسموح به في النظام.


• جهاز إرسال الضغط (Pressure Transmitter): يُستخدم في مضخات التعزيز ذات السرعة المتغيرة للتحكم في ضغط الماء بشكل دقيق وثابت.
• الوصل (Coupling): إذا لم تكن المضخة والمحرك متصلين بشكل مباشر، يتم استخدام الوصل لربطهما، ويجب أن يكون حجم الوصل متناسبًا مع قطر عمود المحرك والمضخة.




• القاعدة (الشاسية): يجب تركيب جميع أجزاء مضخة التعزيز بما في ذلك المضخة، المحرك، لوحة التحكم، قسم السحب والدفع على قاعدة واحدة مناسبة لدمج النظام ومنع الاهتزاز.




• خزان الضغط (خزان غشاء): بسبب خاصية عدم انضغاط الماء، يجب أن يكون ضغط الماء ثابتًا في النظام ويوفره المضخة. يمكن لهذا الخزان تخزين الماء بضغط معين لمنع التشغيل المتكرر للمضخات وحماية النظام من ضربة الماء.
  في الأنظمة التي لا تستخدم العاكس، يمكن استخدام مضخة جوكي لتقليل الحاجة للخزان، ولكن استخدامهما معًا يمنع التشغيل المتكرر للمضخات الرئيسية.


• الفلانش وصمولة التوصيل
• المحاور والتحويلات
• ممتص الاهتزاز
• صمام الفتح والإغلاق

طلب الشراء وضمان مضخة الضغط للمياه ومكافحة الحرائق دماتجهیز

• جميع موديلات مضخات التعزيز للمياه ومكافحة الحرائق دما تجهیز تتمتع بضمان ذهبي لمدة 15 شهر وخدمة ما بعد البيع لمدة 10 سنوات.
• للاطلاع على الأسعار والمواصفات الفنية لمضخات التعزيز، يُرجى زيارة شراء مضخة التعزيز من دماتجهیز ولمزيد من المعلومات عن موديلات مكافحة الحرائق، اضغط على "المواصفات الفنية" في أعلى الصفحة.
• في مجموعة دماتجهیز المرجعية والتخصصية، نقدم المواصفات الفنية، طرق التقدير والحساب، وأسعار مضمونة لمضخات التعزيز للمياه ومكافحة الحرائق مع ضمان ذهبي ودعم فني لضمان تجربة شراء ذكية ومريحة للخبراء والعملاء الكرام.
• نؤكد هنا أنه عند طلب تصنيع وشراء مضخة التعزيز المطلوبة للمشروع، وبمراجعة هذه النقاط، يمكنكم اختيار الأنسب فنيًا وسعريًا بسهولة دون دفع مبالغ زائدة من شركات متعددة بأسماء وأسباب مختلفة.
