مجموعة نظام تدفئة مركزية ارضية شوفاجکار موديل رعد 6

دليل لاختيار وشراء نظام تدفئة مركزية ارضية شوفاجکار موديل رعد 6

حزمة غلايات رعد 6 أرضية مع غلاية من الحديد الزهر سوبر 400 ، مثل غرفة محرك كاملة وآمنة ، جاهزة بتركيبات مجلفنة بالأنابيب وقادرة على التسخين وتوفير منتجع صحي للمبنى. اعتمادًا على ترتيب المشروع ونوعه ، فإن هذه الحزمة قادرة على توفير سعات حرارية مختلفة لتوفير التدفئة والماء الساخن. من خلال زيادة عدد ريش الغلاية ، يتم زيادة السعة الحرارية الناتجة وأيضًا عن طريق زيادة عدد المبادلات الحرارية أو المبادلات الحرارية ذات السعة الحرارية العالية من خلال عدد الألواح الحرارية والمزيد من الحجم ، فهي قادرة على توفير الماء الساخن المطلوب لـ كل مشروع. بالطبع ، تجدر الإشارة إلى أن حزمة رعد الأرضية تتطلب تركيب مصدر توسع مفتوح أو مغلق.

يجب أن تكون الحزمة الأرضية رعد 6 موجودة في المساحات السفلية للمبنى وبالقرب من الأجزاء الأكثر استخدامًا في المبنى بحيث يمكنك أيضًا استخدام مرافق الدوران الطبيعي وتجميع الأنابيب على المجمعات بمنحدر قياسي من تحت السطح. يجب أن يحتوي موقع العبوة على نوافذ كافية للتهوية وتزويد هواء الاحتراق. أيضًا في الأماكن الباردة ، يجب عمل التوقعات اللازمة لمنع المرجل والنظام من التجمد في حالة إيقاف التشغيل. بالنسبة لهذه الحزمة ، يتم توفير مساحة كافية للمجمعات وخزان الماء الساخن ولا تضع مواد حارقة وخزانات وقود في غرفة المحرك.
الحد الأدنى للمسافات الموصى بها لتركيب المرجل على الجدران المجاورة كما يلي:

واجهة المرجل = طول المرجل + 100 سم
المرجل الخلفي = نصف طول المرجل + 50 سم
الجزء العلوي من المرجل = مساحة فارغة لا تقل عن 50 سم

اختر المدخنة المناسبة

بالنسبة لهذه الحزمة ، قم بتثبيت مدخنة منفصلة مع مثبط قابل للتعديل على السطح وحساب مساحة المقطع العرضي للمدخنة وتنفيذها بناءً على الصيغة التالية. إذا كان المقطع العرضي أكثر أو أقل من المستوى المحسوب ، فإنه يؤثر على جودة الاحتراق ويزيد من استهلاك الوقود.
بعد ذلك ، توقع المدخنة الرأسية المحلية لخروج سوائل الاحتراق. يتسبب انتقال الحرارة من المدخنة إلى البيئة في تكوين الماء في الدخان ، لذلك اعزل المدخنة بشكل صحيح.
على السطح ، قم بتركيب غطاء على شكل حرف H على المدخنة ويجب أن تكون نهايته أعلى بمقدار متر واحد على الأقل من أرضية السطح بحيث لا يكون محميًا بمبنى آخر ، ويجب أن يكون على بعد 3 أمتار على الأقل من الجدران الجانبية.
تأكد دائمًا من عدم انسداد المدخنة أثناء بدء التشغيل وقم بزيارتها بشكل دوري.
يمكن حساب المقطع العرضي التقريبي للمدخنة من الصيغة التالية:

في هذه الصيغة ، A هو المقطع العرضي للمدخنة من حيث السنتيمتر المربع ، Q هو السعة الحرارية للغلاية من حيث السعرات الحرارية لكل ساعة ، و H هو ارتفاع المدخنة من حيث الأمتار.

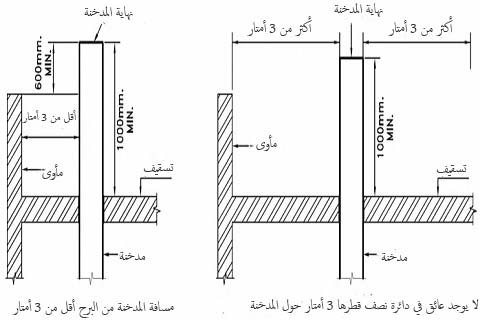

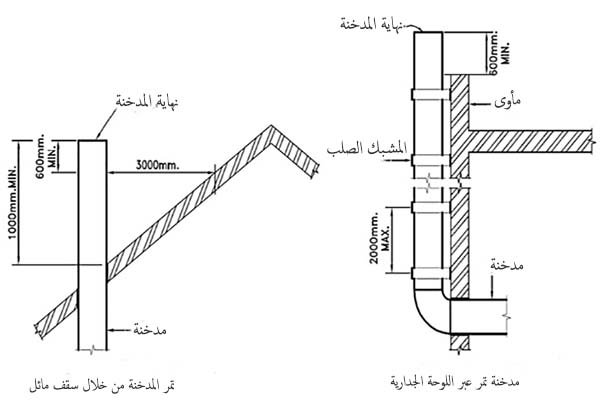

مسافات المداخن المسموح بها خارج المبنى:

كيفية اختيار الشعلة

عند اختيار الحارق للمجموعة الأرضية لمراجل رعد ، من الضروري مراعاة النقاط التالية:

• كن حذرًا في اختيار نوع الموقد لأن ظروف تشغيل غلايات الماء الساخن وكذلك نوع التشغيل المستهلك ومواصفات الفرن أو ممر غلاية الماء الساخن يجب أن تكون الشروط المتعلقة باللهب لاحظ.
• يجب أن يكون الموقد قابلاً للتعديل من حيث نسبة اللهب والهواء إلى الوقود.
• في مواقد الديزل ، يجب الاستعلام عن قطر فوهة الديزل من الشركة المصنعة للموقد أو الخدمة الفنية. تعتمد زاوية الفوهة كثيرًا على طول المرجل واستخدام فوهة 60 درجة سيتطلب موافقة الشركة المصنعة للغلاية. لذلك ، لا تستخدم فوهة 60 درجة بأي شكل من الأشكال قبل موافقة الشركة المصنعة.
• يجب ألا يصطدم اللهب بأي نقطة في الغلاية من حيث الطول والقطر. يجب ألا يزيد طول اللهب عن 70٪ من طول الفرن. تعتبر نسبة الهواء إلى الوقود في الغلايات مهمة جدًا للحفاظ على الكفاءة ، ويجب ألا يتجاوز أكسجين الاحتراق الزائد 3٪.
• يعتمد اختيار سعة أعلى من سعة لوح الغلاية على عاملين: الارتفاع وكفاءة الموقد ، لذلك لا تقبل توصيات بعض الأشخاص في اختيار 20٪ أقل أو أكثر من السعة بغض النظر عن العوامل المذكورة أعلاه.
• في مواقد الغاز ، يجب أن تكون أنظمة الوقود كاملة وتتضمن صمام غاز مرشح ، وحاكم ، وصمامان بملف لولبي ، وخرطوم آمن وغير مطوي ، وموقد مستوي.

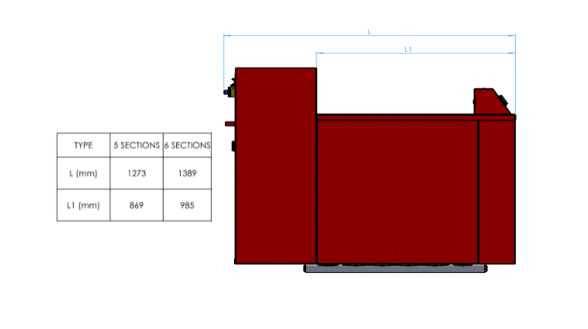

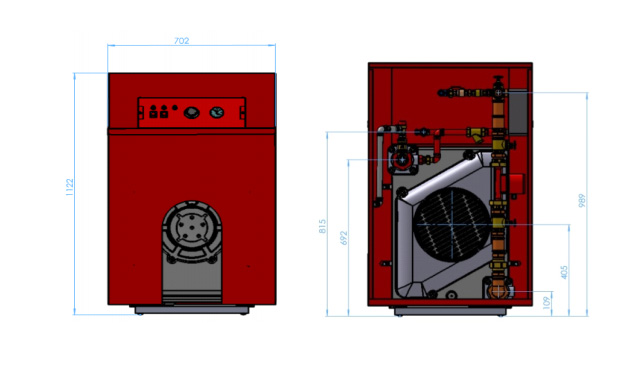

أبعاد نظام تدفئة مركزية ارضية شوفاجکار موديل رعد 6

ملامح نظام تدفئة مركزية ارضية شوفاجکار موديل رعد 6

تحتوي حزمة الرعد الأرضي على توصيلات ترددية للغلاية ووصلة مخرج الماء الساخن ، بالإضافة إلى حزمة الرعد ، يتم أيضًا توفير العناصر التالية:

• توصيلات الغلاية ذهابًا وإيابًا وتوصيل مخرج الماء الساخن
• مضخة
• صفيحة تبادل حرارة
• مصفاة
• وصلات الصرف
• صمام الطمأنينة
• الترسيب الكهرومغناطيسي
• لوحة تحكم كهربائية وصمام تهوية

الغلاية المستخدمة في حزمة رعد متعددة الممرات أفقياً وهي مصنوعة من سبيكة خاصة من الحديد الزهر مقاومة للحرارة والأكسدة ولديها أقصى مقاومة للأحماض المسببة للتآكل الناتجة عن مزيج وقود الكبريت.
يحتوي هذا المرجل على ثلاثة ممرات منفصلة لحركة الدخان واللهب ، حيث يتم تصميم قنوات اللهب والمياه بشكل متعامد مع بعضها البعض. يتوافق هذا التصميم مع أحدث التقنيات في العالم وهو فعال للغاية في كفاءة عالية للغاية ، مما يقلل من استهلاك الوقود وعمر الغلاية.
إن ريش الغلاية في هذه العبوة مصنوعة من سبيكة خاصة من الحديد الزهر مع نسبة منخفضة من الفوسفور ، وهو مقاوم للتآكل والضغط الحراري. يتم عزل الغلاية أيضًا بألياف السيراميك ولديها أقل فقد للطاقة في هذا المجال.
نظرًا للتصميم الخاص للجناح الخلفي والشكل الأمثل لدوران المياه في هذا الجزء ، فقد امتص قدرًا أكبر من الطاقة الحرارية وبالتالي زاد من الكفاءة الحرارية للحزمة. ميزة أخرى لهذه الحزمة هي القدرة على فتح الغطاء الأمامي والباب والشعلة بسرعة وسهولة للتنظيف والخدمة الدورية. انقر على الرابط لشراء مجموعة التدفئة المركزية بسعات أو موديلات مختلفة.

دليل التثبيت لنظام تدفئة مركزية ارضية شوفاجکار موديل رعد 6

يرجى التحقق مما يلي قبل بدء عملية التثبيت:

• يجب اختيار الموقد وتركيبه بواسطة متخصص في تركيب التدفئة.
• يجب أن تكون المدخنة نظيفة ومباشرة بعد مدخنة الغلاية ، يجب أن لا يقل ارتفاعها عن متر واحد عموديًا وأن يكون لها مسار عمودي 3 أمتار لكل متر من المسار الأفقي. يجب أن يكون هناك أيضًا تدفق هواء هادئ وتهوية مناسبة في بيئة التركيب.
• يجب تثبيت حزمة الرعد في غرفة المحرك بالمبنى. وفقًا للوائح البناء الوطنية ، يحظر تركيب هذه الحزمة داخل البيئة السكنية.
• لا تتجنب تركيب حزمة أرض الرعد على ارتفاع أعلى من دائرة أنابيب الغلاية الرئيسية.

كل الأنابيب الموجودة خلف منزل محرك الرعد لها لونها القياسي الخاص:

تعليمات السلامة وصيانة النظام تدفئة مركزية ارضية شوفاجکار موديل رعد 6

• تأكد من أن غطاء الغلاية مغلق تمامًا في مكانه وأن جميع أنابيب الماء الساخن معزولة من أجل تحسين استهلاك الوقود.
• من الأفضل ضبط الموقد بواسطة متخصصي الشركة المصنعة.
• انتبه إلى الإغلاق الكامل للصمامات وأنابيب الغاز ، ويجب إجراء التحكم المناسب وفحصه مرة واحدة في السنة.
• تأكد دائمًا من أن دورة التسخين مليئة بالماء وستتعرض لأضرار بالغة بسرعة عندما تكون دورة الغلاية فارغة.
• لا تشغل الغلاية أبدًا بدون ماء ، وكلما لاحظت تشغيل الغلاية بدون ماء ، حاول تبريد الغلاية إلى درجة الحرارة المحيطة فقط باستخدام مروحة مدخل الهواء للموقد ، وافتح الماء البارد داخل الغلاية بدون ماء و افتح الغلاية بالشعلة وهي تعاني من ضغوط حرارية شديدة وتتسبب في أضرار جسيمة.
• إذا كان المرجل موجودًا في الخارج ، فيجب توخي الحذر لمنع المرجل من التجمد والانفجار.
• حدد قطر المدخنة وارتفاعها بما يتناسب مع سعة الشعلة.
• لاحظ أنه وفقًا للوائح الحالية ، يجب أن تكون نهاية المدخنة في الفضاء المفتوح مجهزة بأغطية مدخنة قياسية للتخلص من تأثير الرياح.
• يجب فحص منظم الحرارة المغمور في الغلاية بشكل متكرر لضمان التشغيل السليم.
• نوافذ في الهواء الطلق والتهوية اللازمة في غرفة المحرك من أجل الاحتراق والتهوية المناسبة لغرفة المحرك.
• تأكد من صحة جميع أوامر الموقد دون تأخير في الوقت المناسب ، وتحقق من ذلك عن طريق تشغيل وإيقاف تشغيل الموقد عدة مرات.
• يجب فحص أبخرة العادم في الممررين 2 و 3 بحثًا عن أجسام غريبة أو نفايات احتراق.
• تحقق مرة واحدة على الأقل في السنة من جميع أنظمة التحكم في غرفة المحرك مثل مقياس الحرارة ومقياس الضغط وأوغوستات والمروحة وضوء ومرحل الموقد حتى لا يكون هناك تسرب.
• حاول دائمًا عدم زيادة درجة حرارة رجوع الغلاية لأكثر من 20 درجة مئوية أثناء بدء التشغيل.
• إذا كان الموقد أو المضخة لا يعملان بشكل صحيح أو بهما صوت غير طبيعي ، فقم بإيقاف تشغيل النظام وإبلاغ الاختصاصي.
• تستخدم الشعلات الهواء للاحتراق. من الأفضل رؤية مروحة التهوية الخاصة بغرفة المحرك وإغلاق باب مدخل غرفة المحرك حتى لا تكون هناك مشكلة في تهوية الموقد.
• افحص ترموستات الغلاية وميزان الحرارة بانتظام لمعرفة درجة الحرارة.
• تأكد من استخدام مصفاة (مرشح غاز) على خط أنابيب الغاز إلى الموقد.

ضمان وأصالة نظام تدفئة مركزية ارضية شوفاجکار موديل رعد 6

نظام تدفئة مركزية ارضية شوفاجکار موديل رعد 6 لأرضية الرادياتير لها ضمان لمدة سنة ، 5 سنوات خدمة ما بعد البيع.
