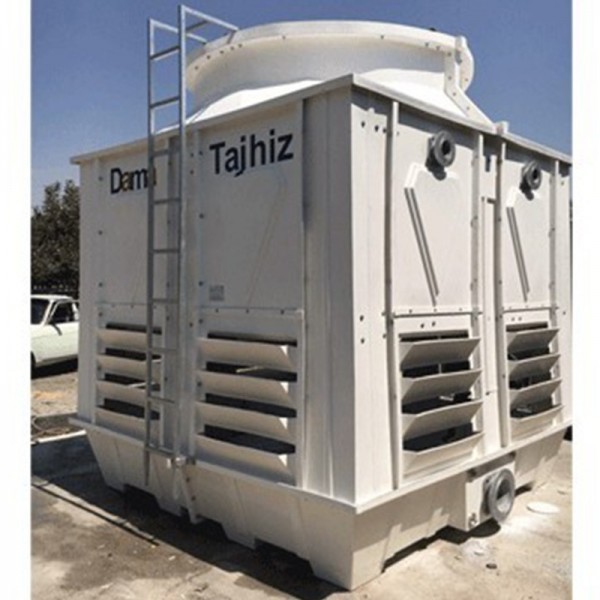

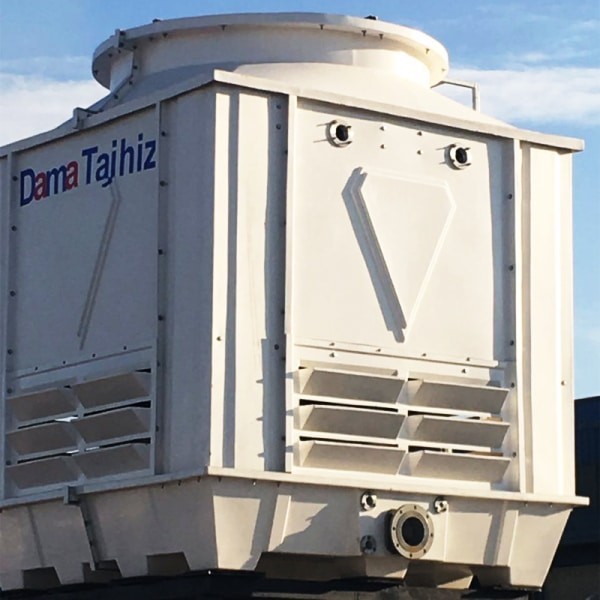

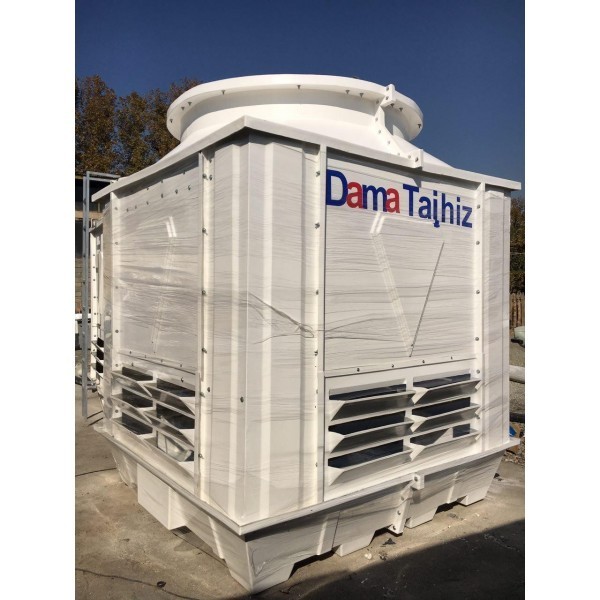

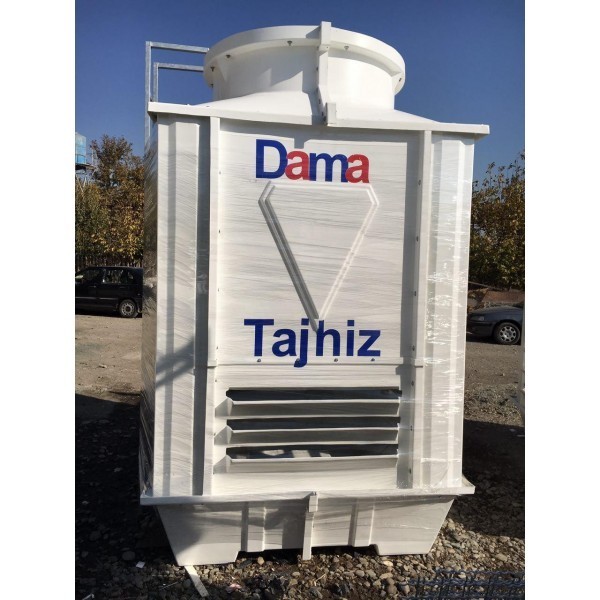

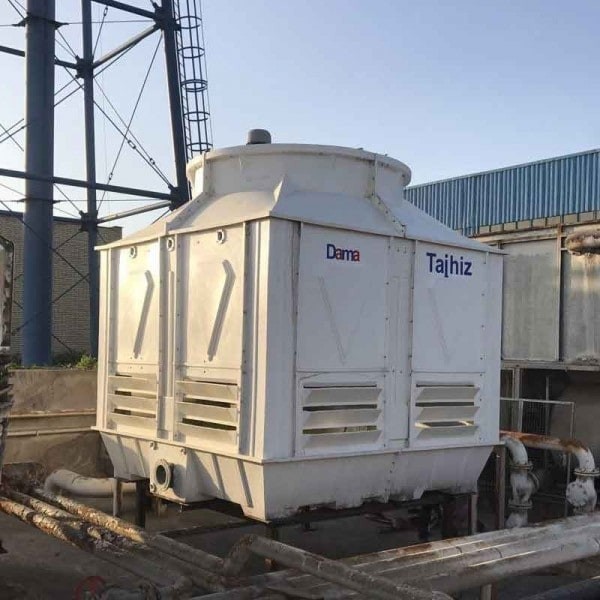

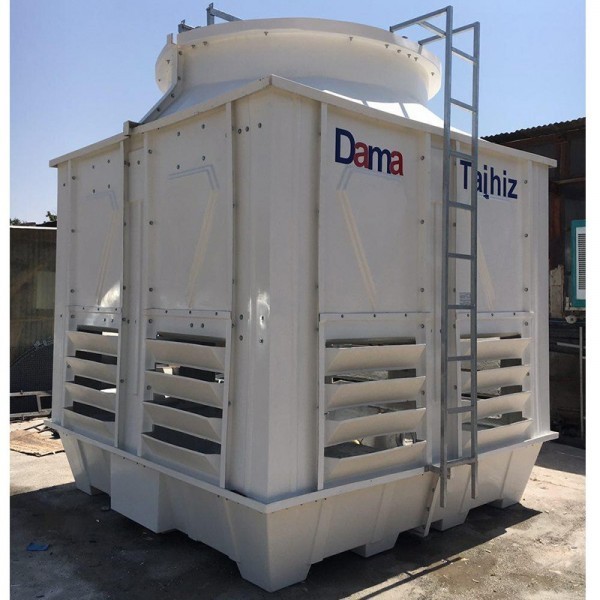

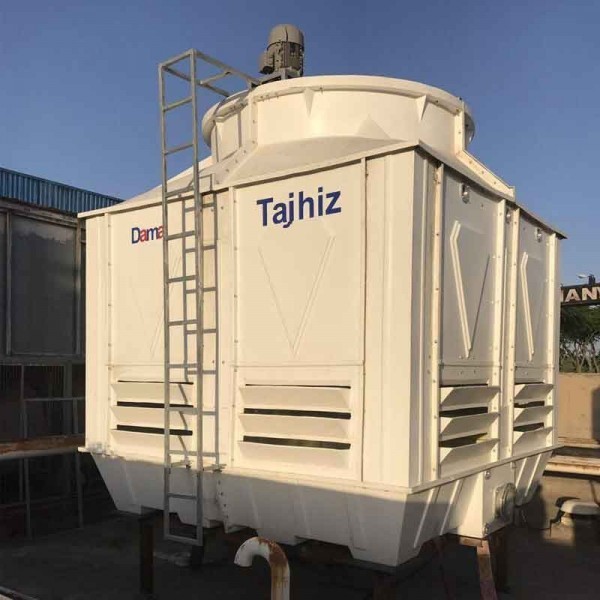

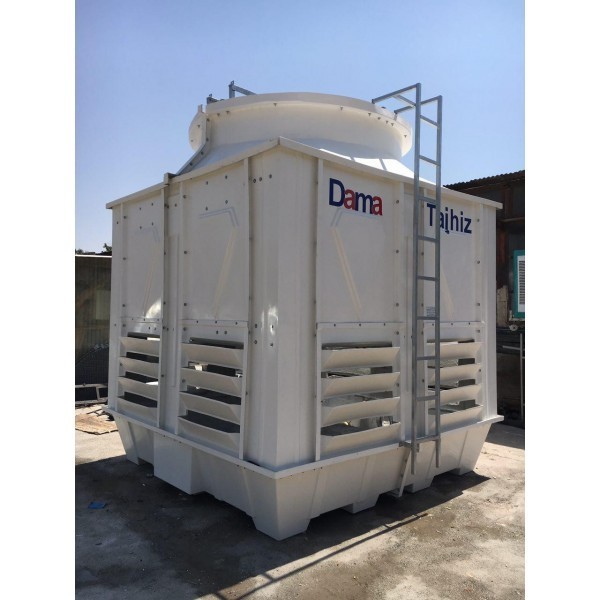

برج التبريد المكعب من الألياف الزجاجية 200 طن تبريد من دماتجهيز

دليل شراء برج التبريد المكعب من الألياف الزجاجية دماتجهيز 200 طن

تصميم برج التبريد المكعب من الألياف الزجاجية دماتجهيز 200 طن من التبريد (CUBIC) مع تدفق هواء COUNTER FLOW. تم تصميم أداء أبراج التبريد المكعبة المصنوعة من الألياف الزجاجية من دماتجهیز وفقًا لرمز معهد برج التبريد الأمريكي ATC-105. بالإضافة إلى ذلك ، تمت الموافقة على أداء برج التبريد المكعب المصنوع من الألياف الزجاجية من قبل وكالة حماية البيئة الأمريكية (EPA).

دماتجهیز؛ آلاف المنتجات لآلاف المشاريع (منذ عام 2004)

أداء برج التبريد المكعب من الألياف الزجاجية دماتجهيز 200 طن

• مع تدفق الهواء COUNTER FLOW ، لتبريد المياه المتداولة، يتم تبخير بعض الماء الموجود في برج التبريد المكعب المصنوع من الألياف الزجاجية لمعدات التبريد سعة 200 طنًا وبسبب امتصاص الحرارة لعملية التبخر ، يعود باقي الماء إلى بيئة برج التبريد (درجة حرارة أعلى من درجة حرارة WET BULB)) والتي يتم امتصاصها بعد تجميعها في وعاء برج التبريد بواسطة مضخات دوران الماء في البرج.
• بشكل عام، تم حساب وتصميم أبراج التبريد المكعبة بناءً على درجة حرارة الماء الداخل البالغة 95 درجة فهرنهايت ودرجة حرارة الماء البارد الخارج عند 85 درجة فهرنهايت ودرجة حرارة الهواء الرطب البالغة 75 درجة فهرنهايت.
• تعتمد درجة حرارة الماء الخارج من أبراج التبريد على درجة حرارة الهواء الرطب في كل مكان، وتكون درجة الحرارة العادية للماء الخارج من برج التبريد أعلى من درجة حرارة الهواء الرطب بحوالي 2.5 إلى 3 درجات مئوية. من نفس المكان. على سبيل المثال، إذا كانت درجة الحرارة القصوى للهواء الرطب في البغداد في الصيف تساوي 22 درجة مئوية ، في الظروف العادية ، تكون درجة حرارة الماء المبرد بواسطة برج التبريد حوالي 25 درجة مئوية.
• أبراج التبريد المكعبة المصنوعة من الألياف الزجاجية هي من نوع الشفط (DRAFT INDUCED) ويمكن تدوير تدفق الهواء في البرج بطرق طبيعية وقسرية. يتم السحب القسري بواسطة مروحة AXIAL الموجودة أعلى البرج.

جسم برج التبريد المكعب وصينية

• أجزاء جسم برج التبريد الصناعي المكعب (دماتجهیز) ، بما في ذلك برج التبريد المكعب من الألياف الزجاجية (دماتجهیز) سعة 200 طنًا من التبريد ، كلها مصنوعة من الألياف الزجاجية المقواة وعالية القوة ، وهي مقاومة للأشعة فوق البنفسجية بطبقتين من الطلاء الخارجي. .
• يمكن تجميع أجزاء الجسم والحوض بسهولة للخدمات السنوية. الوصلات الثانوية مصنوعة من مواد غير معدنية مثل PRC-FRP-ABS أو الفولاذ المقاوم للصدأ أو الألومنيوم.
• الألياف: نوع الألياف الأساسية في إنتاج أجزاء الألياف الزجاجية هو نوع الخوص أو الشبكة المصنوعة في كوريا ، وتستخدم الإبرة أو الأرزيل أو الألياف غير اللامعة لتقوية الجسم.
• الراتنج: الراتينج الأساسي في إنتاج أجزاء الألياف الزجاجية هو راتنجات البوليستر غير المشبعة ، نموذج isophthalic، عَلامَة BKC ، مع شهادة إدارة الجودة ISO9001 من شركة SGS ، ورمز الراتنج المطلوب هو 2200.
• حوض برج التبريد مصنوع من قماش واحد مصنوع من مادة P. فيبر جلاس بسماكة 10 مم وطبقتين من ألياف التسليح المطفأ مقارنة بالألواح لزيادة القوة وكذلك طبقتين من جلكوت الفينيل المضاد للأشعة فوق البنفسجية. يتم تصنيع الإستر في الجدار الداخلي ، والذي يتم سحبه أيضًا من الخارج لسهولة التركيب على أساس الهيكل.

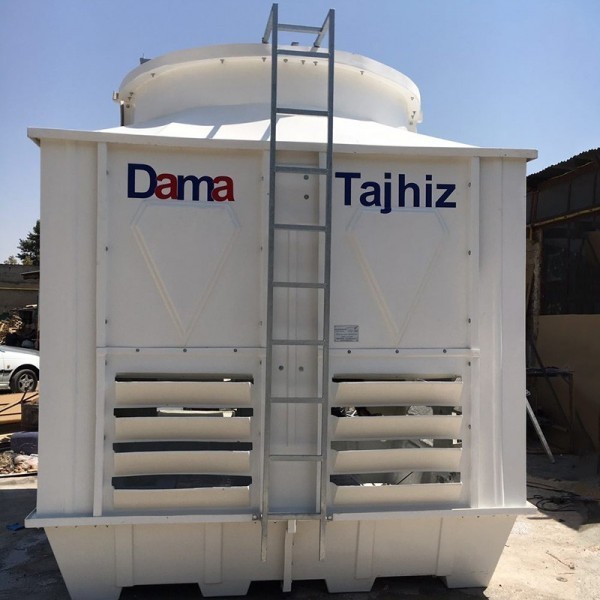

• فتحات أو مصاريع ، مدخل الهواء مصنوع من شفرة P.R.F أو نموذج جيبي بسمك 8 مم - يتضمن 12 صمامًا على 4 جوانب من برج التبريد ، مما يجعل السرعة الخطية للهواء الوارد في الفتحات تساوي 5 أمتار لكل الثانية في التصميم يعلقون.
• تتكون مروحة المروحة أو فرن المروحة من ألياف زجاجية P.R.F بسماكة 8 مم وتتضمن مواد مقاومة للأشعة فوق البنفسجية مقاومة للأشعة فوق البنفسجية. قطر الفتحة العلوية لمدخنة المروحة 235 سم.

محرك كهربائي

المحركات الكهربائية لأبراج التبريد المكعبة المصنوعة من الألياف الزجاجية (DamaTajhiz) هي عمومًا منتجات Motogen ولديها حساسية IP54.
أبراج التبريد المكعبة (DamaTajhiz) قياسية من حيث مستوى الضوضاء ، ولكن يتم إنتاجها أيضًا بأنواع منخفضة الضوضاء ومنخفضة الضوضاء للغاية، والتي تختلف عن الأبراج الأخرى من حيث الحجم والسعر.
مروحة النظام من نوع الشفط ، محوري أو محوري ، وتحتوي على مادة الألمنيوم ، قسم ديناميكي هوائي ، 6 شفرات ، منخفض الضوضاء سوبر موديل ، بعرض كل ريشة 25 سم ، وزاوية المروحة مضبوطة على 16 درجة .
مادة المروحة الهوائية قابلة للتعديل بـ 6 شفرات ، ومضادة للتآكل ، وتتميز بتوازن ثابت وديناميكي ، مما يؤدي إلى حركة سلسة وعمر طويل للمحامل.
نظام نقل الطاقة إلى حزام النقود هو أيضًا من 1 إلى 4.

عبوات برج التبريد

يتم تكديس أوراق تغليف أبراج التبريد المكعبة المصنوعة من الألياف الزجاجية (DamaTajhiz) فوق بعضها البعض على شكل قرص العسل ، وتم تصميم أخاديد العبوات بطريقة جيبية ولا توجد إمكانية لانسدادها ، لإنشاء طبقة سفلية مناسبة لها. تشكيل فيلم مائي والتبخر السريع. والمزيد من السطح الملامس للهواء لتعظيم نقل الحرارة. عادة ما تكون تعبئة أبراج التبريد (المعدات) عبارة عن فيلم من فئة 19 درجة ومصنوعة من مادة PVC مع طلاء خاص مضاد للبكتيريا بدرجة صيدلانية (بموافقة إدارة الغذاء والدواء) وسماكة 400 ميكرون أو تعبئة رش أو رش عشوائي وما إلى ذلك مصنوعة من الدرجة الأولى مادة P.P بالدرجة هي دواء ومضاد للبكتيريا بسمك 500 ميكرون ، ويبلغ ارتفاع ترتيب وسائط التعبئة بسطح خاص 170 مترًا مربعًا لكل متر مكعب ، والذي يتم تقديمه وفقًا لاختيار المشتري المحترم وطلبه.

بناءً على طلب العملاء المحترمين ، يتم أيضًا تثبيت أجزاء ماسك التنقيط على عبوة برج التبريد لمنع قطرات الماء من الخروج من المروحة ، ولتقليل طرد جزيئات الماء إلى أقل من 0.02 من المياه المتداولة في برج التبريد ، وهو أقل كمية مسموح بها. التي تحددها وكالة حماية البيئة الأمريكية أقل.

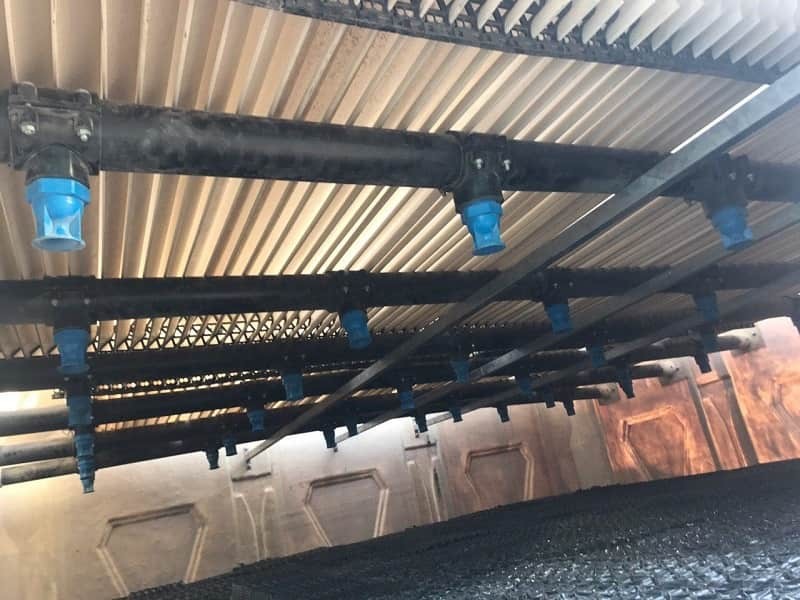

نظام توزيع مياه برج التبريد

في برج التبريد (دماتجهیز) تدخل المياه الواردة فوهات توزيع المياه من خلال الانبوب المركزي او الانابيب المصنوعة من البولي ايثيلين او PVC ويتم رشها على عبوات البرج (اختر الفوهات حسب الظروف المناخية للمنطقة و طلب عملاء مختلفين).

أنصار

• القواعد الداعمة لبرج التبريد للمعدات الحرارية حتى طراز DT-175 مصنوعة من الألياف الزجاجية وتستخدم بسعات أعلى من الدعامات المجلفنة على الساخن.

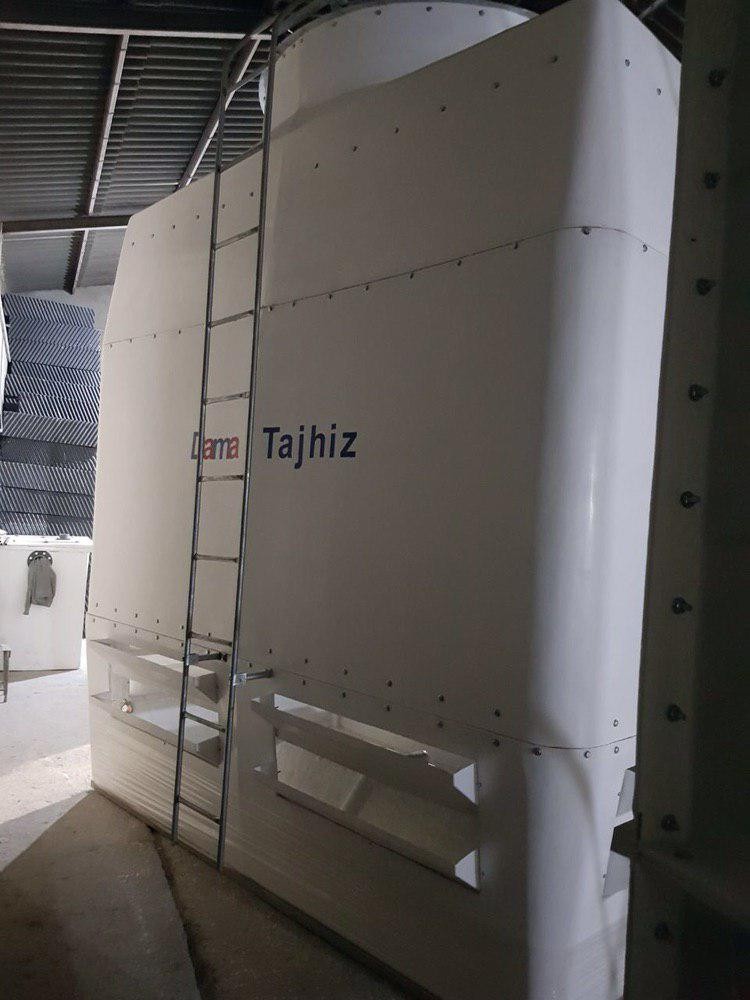

• تخضع أبراج التبريد المكعبة في طرازات DT 50 وما فوقها لـ O.S.H.R. معيار إلزامي ، وللوصول إلى المكونات الميكانيكية والكهربائية لبرج التبريد المكعب ، يتم تثبيت سلالم مجلفنة بالغمس الساخن.
• الهيكل الداعم لمكدس المروحة مصنوع من صفائح مجلفنة بسمك 6 مم والشبكات الواقية لواقي المروحة مصنوعة من الحديد المسخن بسمك زنك مطلي يتراوح من 83 إلى 110 ميكرون. إن قواعد وشاسيه حامل المحرك مصنوعة أيضًا من زاوية مجلفنة بالغمس الساخن.
• إن حامل اللوحة وشاسيه أرضية برج التبريد والدعامات الخارجية ودعامة تثبيت الملف على شاسيه البرج مصنوعة من الحديد المجلفن الساخن بسماكة 150 ميكرون.
• جميع الدعامات الداخلية ، بما في ذلك دعامات التنقيط ودعامات التعبئة ، مصنوعة من الألياف الزجاجية مع عملية pultruded من ألياف الشد المقاومة للتآكل PRF وقوة الشد والانحناء 4 مرات من الحديد في اتجاه واحد.

مزيل أو قطارة

لتقليل عدد قطرات الماء المنجرفة من أعلى برج التبريد ، يتم تركيب مزيلات PP في الجزء العلوي من الفوهة، وهو من نوع الشفرة ويقلل عدد قطرات الماء إلى أقل من 002.0٪ من الماء في الفوهة. دوران.

مكونات مروحة برج التبريد

• شفرة المروحة: شفرة المروحة مصنوعة من البلاستيك المقوى بألياف زجاجية، والتي تتمتع باستقرار كيميائي وفيزيائي أكثر من مراوح الألمنيوم، وبسبب سطحها المصقول، فهي تتميز باحتكاك أقل مع السطح وتقليل مقاومة الهواء. يتم استخدام راتنجات Isophthalic والألياف عالية الجودة في إنتاج هذه المراوح.
• مقبض المروحة: هذا الجزء هو عامل توصيل المروحة والمحور، وهو مصنوع من الفولاذ الكربوني بطلاء مجلفن.
• محور المروحة: إنه مصنوع من الحديد الزهر غير القابل للكسر وهو على شكل اقتران، مما يجعل من الممكن تجميع المروحة بسهولة.
• أنواع البراغي والصواميل: في إنتاج المراوح، يتم استخدام البراغي والصواميل الجافة، والتي تتمتع بقدر كبير من المقاومة. وتجدر الإشارة إلى أنه إذا تم وضع المروحة في بيئات حمضية ومسببة للتآكل، يتم أيضًا استخدام وصلات الفولاذ المقاوم للصدأ.

نظام برج التبريد العاكس أو متغير السرعة

في حالة طلب برج تبريد مكعب، عن طريق تركيب نظام عاكس في اللوحة الكهربائية لبرج التبريد، يمكن تغيير سرعة المروحة والمحرك للتحكم بدقة في درجة حرارة مياه مخرج برج التبريد. (إذا تم طلب نظام العاكس، فيجب تركيب لوحة مفاتيح منفصلة للبرج)

يتم تشغيل أمر تغيير تردد العاكس بواسطة مستشعر يعمل في نطاق درجة حرارة محددة. يتم تشغيل المحولات على شكل تغيرات في التردد، ونتيجة لذلك، تظل قوة المحرك الكهربائي ثابتة. في الحالات التي لا تكون فيها درجة حرارة الماء الناتج حساسة للغاية، يتم استخدام منظم الحرارة للتحكم في درجة حرارة الماء الناتج عن طريق إيقاف تشغيل المحرك وتشغيله.

تقدير المساحة المطلوبة لتركيب برج التبريد

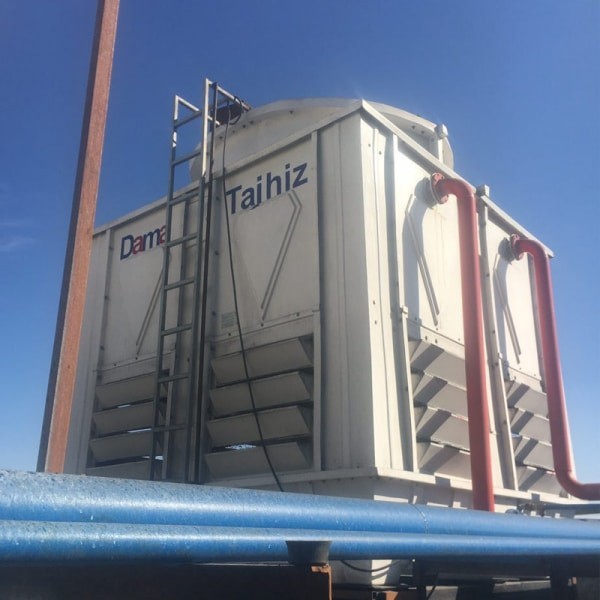

• يجب تركيب جميع أبراج التبريد في الخارج وتعريضها للتدفق المباشر للهواء الحر. يجب أن يكون هناك دائمًا مساحة كافية حول برج التبريد بدون عوائق بحيث يمكن بسهولة توفير ما يكفي من الهواء النقي للبرج.
• يجب تصريف الهواء الساخن الخارج من البرج بطريقة لا يمكن إعادته وإعادة تدويره إلى برج التبريد، لأن إعادة تدوير هذا الهواء في البرج يؤدي إلى زيادة درجة حرارة المصباح الرطب والماء عند مخرج البرج ليظل دافئًا. يصبح
• بشكل عام، يمكننا القول أنه من أجل تركيب أبراج يصل ارتفاعها إلى 2.5 متر لكل طن من التبريد، نحتاج إلى سطح 0.1 متر مربع (في استخدامات البناء) لكل 50 مترًا مربعًا تحت الأساس المفيد للمبنى. أيضًا، في الأبراج التي يزيد ارتفاعها عن 2.5 متر لكل طن من التبريد، نحتاج إلى سطح 0.12 متر مربع لكل 50 مترًا مربعًا تحت الأساس المفيد للمبنى.

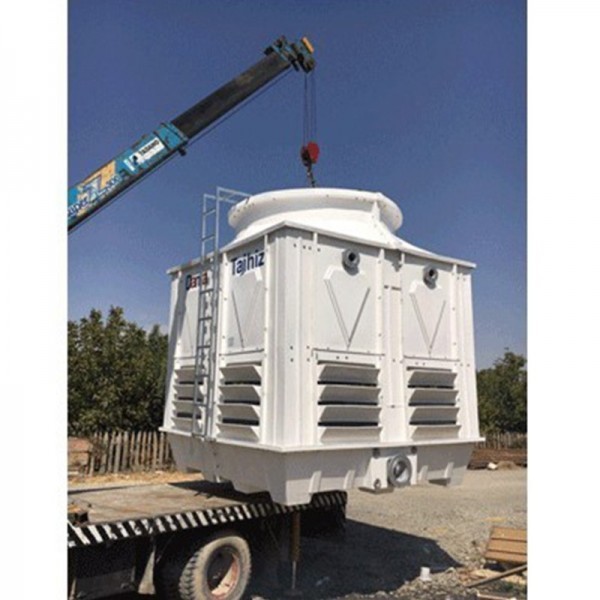

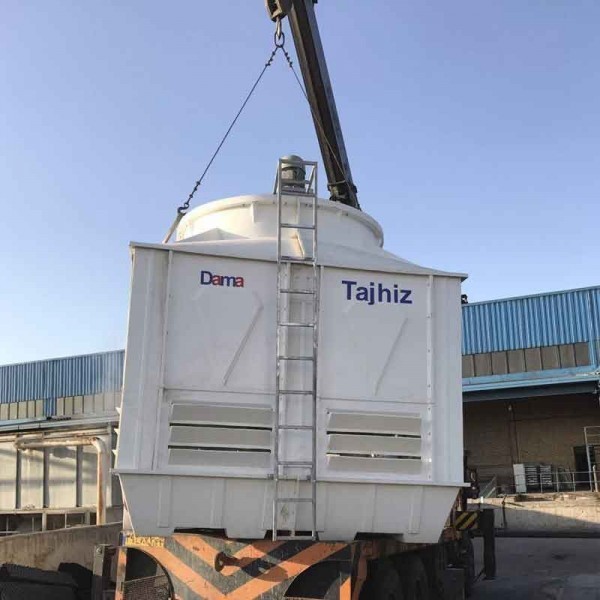

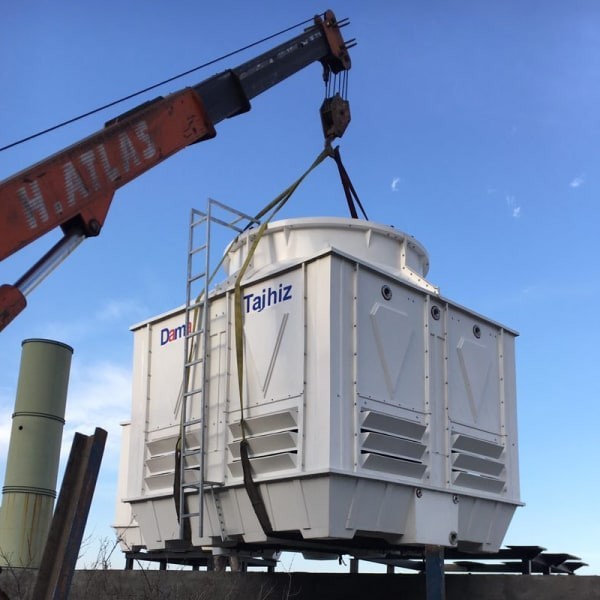

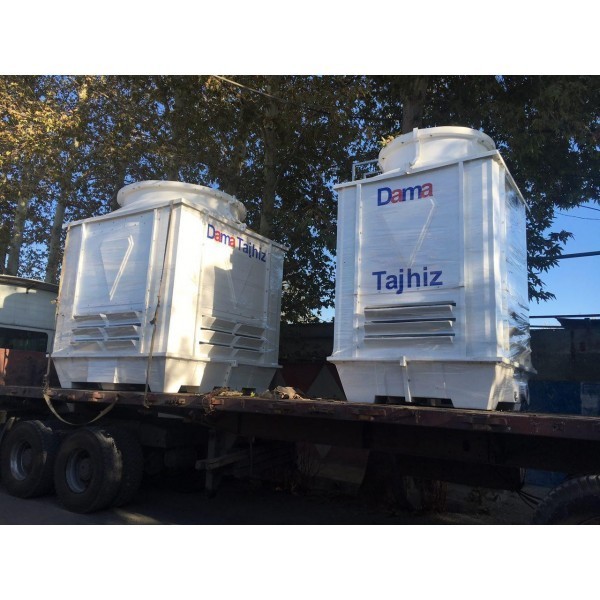

نقل وتركيب برج التبريد

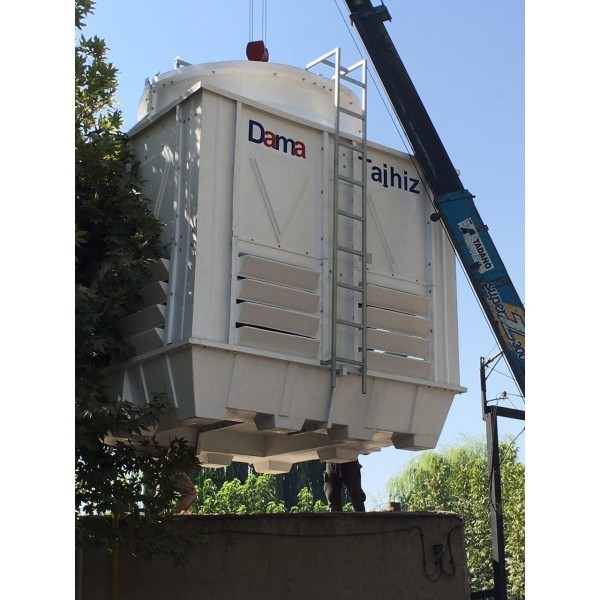

• إذا كان قطر برج التبريد المكعب المصنوع من الألياف الزجاجية الذي اشتريته يزيد عن 250 سم، يوصى بنقل البرج المذكور في قطع منفصلة إلى موقع المشروع لمنع تلف برج التبريد أثناء النقل. من الواضح أن التجميع النهائي لأبراج التبريد التي يزيد قطرها عن 250 سم سيتم في موقع المشروع بدفع رسوم منفصلة.
• إذا لم يكن من الممكن نقل برج التبريد إلى موقع المشروع أو إلى موقع التثبيت على السطح، يرجى طلب برج التبريد بشكل منفصل (DEMONTAGE) في وقت طلب الشراء برج التبرید.
• يتحمل المشتري مسؤولية جميع تكاليف الشحن، وإذا لزم الأمر، إعادة تجميع برج التبريد في موقع التركيب.

دماتجهیـز؛ أفضل الأسعار والعلامات التجارية لمعدات التكييف والتدفئة ومرافق المبنى (منذ عام 2004)

الضمان وما بعد البيع لبرج التبريد الدائري من دماتجهیز DT.C.200

في مجموعة دماتجهیزالمرجعية والمتخصصة والمعلومات الفنية والأسعار المضمونة لأبراج التبريد الدائرية المصنوعة من الفايبر جلاس مع ضمان ذهبي، حتى تتمكنوا، أعزائي، من الاستمتاع بالشعور الجيد بالتسوق الأمثل والذكي.
لعرض ومعرفة الضمان والمواصفات الفنية لأبراج التبريد الدائرية المصنوعة من الألياف الزجاجية، انقر فوق علامة التبويب "المواصفات الفنية" في صفحة كل من المنتجات التالية .
تتمتع أبراج التبريد من دماتجهیز بضمان 3 سنوات على الهيكل، وضمان لمدة عامين على الأجزاء الداخلية، ودعم فني لمدة 10 سنوات من شركة دماتجهیز.
