ما هو مبادل حراري

اليوم ، تتجه جميع بلدان العالم تقريبًا نحو تصنيع منتجاتها وتصنيعها. وفيما يتعلق بالحفاظ على الطاقة ، وهو أحد أهم اهتمامات البشرية ، يشمل تخزين الطاقة أيضًا فوائد خاصة بالصناعة. زيادة كفاءة الوحدات الصناعية من أجل زيادة الإنتاج والربحية ، وزيادة أسعار الطاقة ، وما إلى ذلك ، والوحدات الصناعية مطلوب لمحاولة منع فقدان الطاقة وتخزينها.
يعد استخدام المبادلات الحرارية من أكثر الطرق فعالية لتحقيق ذلك. بعد ذلك ، ما هو المبادل الحراري؟ ما هي استخداماته؟ سنناقش أنواع المبادلات الحرارية والخطط وكيفية عمل بعض هذه المبادلات (انضم إلينا)

مبادل حراري

المبادل الحراري هو جهاز مسؤول عن نقل الحرارة من سائل إلى مائع مجاور. في الواقع ، يمكن القول أن القدرة على الحفاظ على الحرارة المنتجة في الصناعة وإعادة استخدامها هي أحد العوامل والإمكانيات المهمة لهذه الأجهزة من أجل مصممي الخطوط الصناعية.
تقوم المبادلات الحرارية بنقل الحرارة على النحو الأمثل من سائل (سائل أو غاز) إلى سائل آخر ، بسبب محدودية موارد الطاقة وزيادة الأسعار والحواجز المتعلقة بحماية البيئة واستخدام هذا الجهاز.في الصناعة معقولة وفعالة من حيث التكلفة.
اعتمادًا على التطبيق والمساحة المستخدمة ونوع السوائل المستخدمة ، فإن هذه الأجهزة (المبادلات الحرارية) لها تصميمات مختلفة مع سبائك مختلفة ، ولكنها غالبًا ما تتبع مبدأ واحدًا ، مثل الحرارة (الحرارة أو البرودة). يتم نقلها بين سائلين ( سائل أو غاز) دون أن تتلامس المادتان أو تتصادم مع بعضهما البعض.في بعض المحولات ، يقوم السائلين بنقل الحرارة أو الطاقة من خلال التلامس المباشر.
على سبيل المثال ، مبرد المياه المنزلي هو مبادل حراري بنظام اتصال مباشر ثنائي السوائل.
يمكن للمبادلات الحرارية إجراء عمليات نقل الحرارة بين سائلين أو أكثر ويمكن إجراء هذه العملية بين "سائل وسائل" و "غاز وغاز" وأيضًا بين "سائل وغاز" بواسطة المبادلات الحرارية.
هناك تطبيقات مختلفة في استخدام المبادلات الحرارية ، اعتمادًا على نوع الاستخدام ، يمكن أن تكون التدفئة أو التبريد (التبريد).
من بين المبادلات الحرارية ، يتم استخدام نوعين من المبادلات الحرارية ذات الغلاف والأنبوب والمبادلات الحرارية للوحة أكثر من الحالات الأخرى.

كما ذكرنا سابقًا ، تعمل المبادلات الحرارية بنفس الطريقة ، ولكنها مقسمة إلى عدة فئات رئيسية بناءً على ميزات التصميم ، وهي:

• شكل التدفق أو اتجاه دخول وخروج السائل
• طريقة التصميم والبناء
• نوع وسطح التلامس للسائل الساخن والبارد
• آلية نقل الحرارة (يمكن اعتبارها أهم فئة في حالة المبادلات الحرارية).

ينقسم كل خيار من هذه الخيارات إلى عدة فروع ، سنشرحها أدناه.

انقر لعرض العلامات التجارية والموديلات وأنواع مختلفة ، واكتشف السعر ، وشراء مبادل الحراري .

تطبيق مبادل حراري

• أنظمة المكثف والمبخر
• نظام تدفئة المسبح
• جاكوزي ودش
• صناعة السكر
• صناعة المنسوجات
• صناعات النفط والغاز والبتروكيماويات
• صناعة كيميائية
• صناعة الادوية
• الصناعات الغذائية
• الصناعات البحرية
• و...

أنواع المبادلات الحرارية

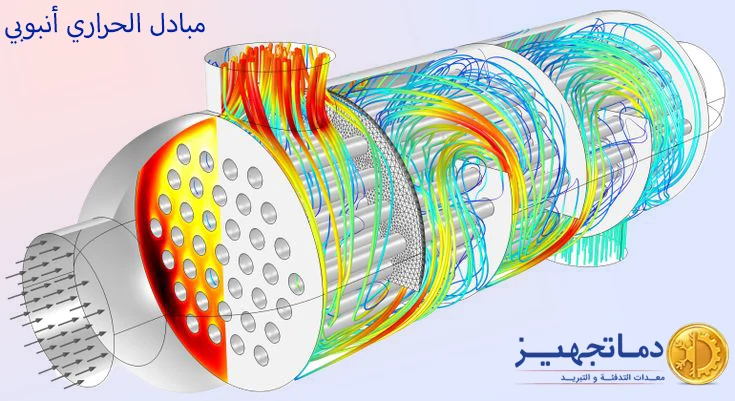

قذيفة وأنبوب مبادل حراري

يتكون المبادل الحراري للقذيفة والأنبوب من حزمة أنبوبية يتدفق من خلالها مائع التسخين أو التبريد ، ويتدفق السائل الثاني داخل الغلاف وعلى حزمة الأنبوب لتبادل الحرارة بين الموائع. التواجد في صناعات النفط والبتروكيماويات ، وقد أدت الكفاءة الملحوظة لهذه المحولات من حيث تكاليف شرائها وصيانتها إلى جعل هذا النوع من المحولات موضع ترحيب من قبل العديد من الوحدات الصناعية.
إذا أردنا أن نشير إلى مثالين لتطبيقات هذا النوع من المحولات ، فإن استخدام تقطير النفط الخام في صناعة النفط هو مثال جيد ، حيث يتم استخدام الغلاف الحراري والأنبوب.

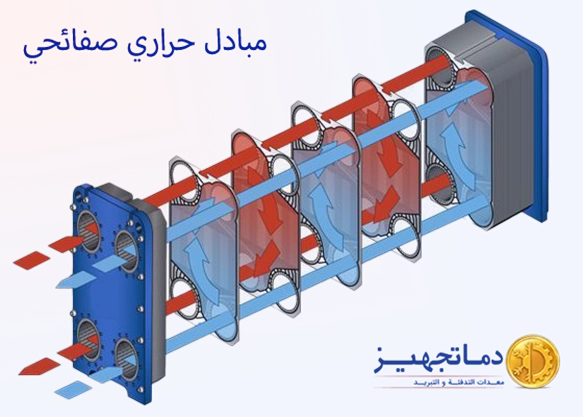

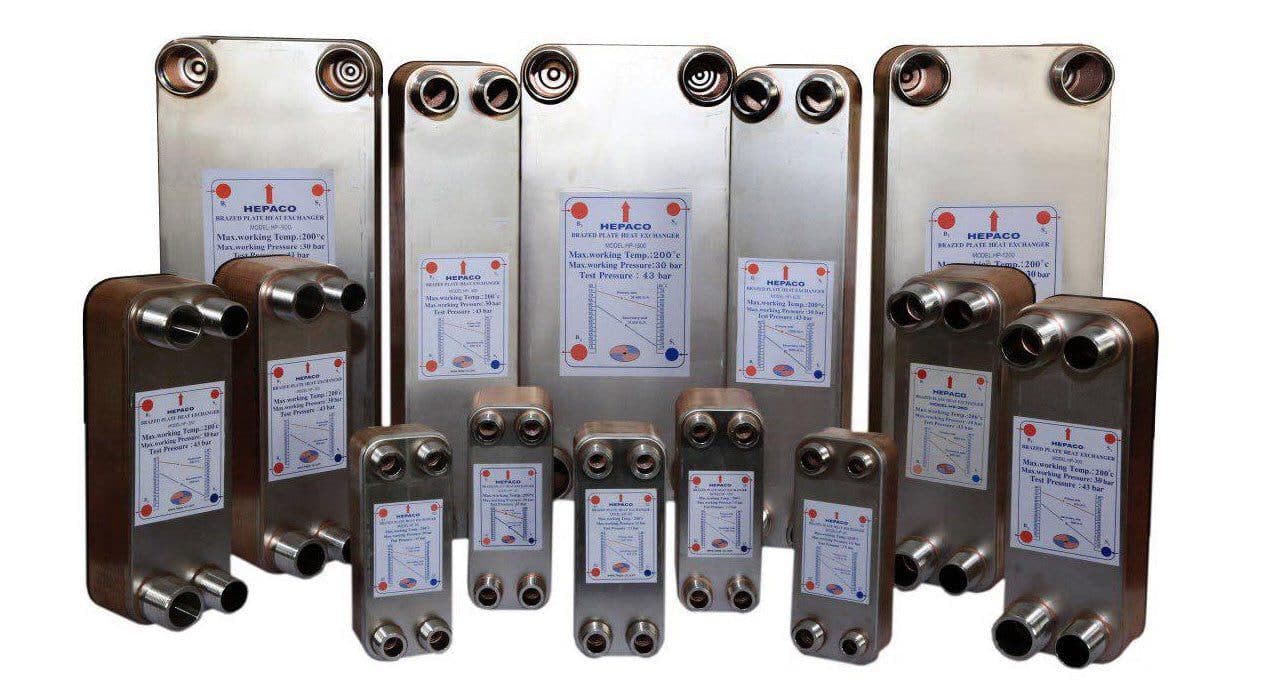

صفيحة تبادل حرارة

تم تصنيع هذه المحولات لأول مرة في أوائل القرن العشرين لبسترة الحليب الصناعية ، ولكنها تستخدم اليوم في العديد من الوحدات الصناعية نظرًا لأدائها الجيد وكفاءتها العالية.
أحد أهم مكونات المبادلات الحرارية للصفائح هو وجود عدد كبير من الصفائح المعدنية الرقيقة المموجة في صف واحد ، بين هذه الصفائح توجد قنوات واحدة تلو الأخرى لمرور السوائل. الباردة والساخنة ، بعد التدفق في المحول ، تمر من خلال هذه القنوات وبدون ملامسة مباشرة للسائلين مع بعضهما البعض ، يحدث التبادل الحراري من خلال نفس الصفائح المعدنية.
تصنع هذه الألواح في الغالب من الفولاذ أو الفولاذ المقاوم للصدأ ، ولكن في بعض التطبيقات الخاصة ، مثل الصناعة البحرية ، بسبب الرواسب العالية وتآكل مياه البحر ، يتم استخدام سبائك مختلفة مثل التيتانيوم.
تصنع المبادلات الحرارية للوحة في نماذج ملحومة وشبه ملحومة ولحام وغسالة.
نماذج ملحومة وشبه ملحومة ولحام لهذا النوع من المحولات مناسبة للضغوط العالية ومحولات لوحة الغسالة للضغط المتوسط ​​والمنخفض.
تُستخدم المبادلات الحرارية ذات الألواح النحاسية بشكل شائع في المباني ، والتدفئة وتكييف الهواء ، والمبادلات الحرارية ذات الجوانات الأكثر شيوعًا في الصناعات الكبيرة.
في محولات لوحة الغسالة ، يتم توصيل الألواح وإغلاقها بمسامير وغسالات بين الألواح.

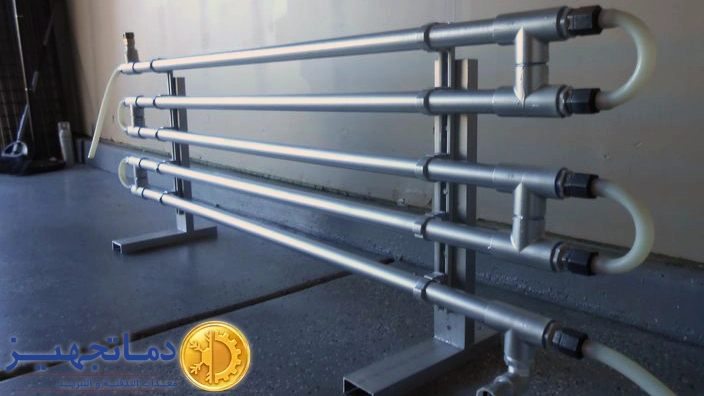

مبادل حراري ثنائي الأنابيب

يمكن تسمية المبادلات الحرارية ذات الأنبوب المزدوج بأبسط أشكال المحولات.
هيكل وطريقة عمل هذه المحولات هي كما يلي: هناك نوعان من الأنابيب متحدة المركز (متداخلة) حيث يمر السائل عبر الأنبوب الداخلي ويتدفق السائل الثاني في الفراغ بين الأنبوبين.جدار الأنبوب الداخلي مسؤول عن الحرارة التبادل بين أنه يحتوي على سائلين.
يمكن أن تتدفق السوائل في نفس الاتجاه أو في الاتجاه المعاكس لبعضها البعض داخل الأنابيب ، ما يسمى المحاذاة أو غير المحاذية.
معدل التبادل الحراري في التيارات غير المتجانسة في المبادلات الحرارية ثنائية الأنبوب والمبادلات الحرارية الأخرى هو أكثر من معدل هذا التبادل في التيارات المتجانسة.
على الرغم من العيوب مثل انخفاض معدل نقل الحرارة ، والحاجة إلى مساحة أكبر وحقيقة أن نوع التدفق العمودي مع بعضها البعض غير ممكن في هذه المحولات ، لا تزال المبادلات الحرارية ثنائية الأنبوب مستخدمة في الصناعات المختلفة ، لأنها يمكن أن تكون عندما كثافة تدفق السوائل داخل الأنابيب منخفضة ، أو عندما يكون هناك اختلاف في درجة الحرارة والضغط بين سائلين ، فإنها تعمل بشكل أفضل من المحولات الأخرى وتؤدي عمليات نقل الحرارة حتى عندما تكون السوائل شديدة الرواسب ، مثل المواد المستخدمة في المفاعلات. يكون.

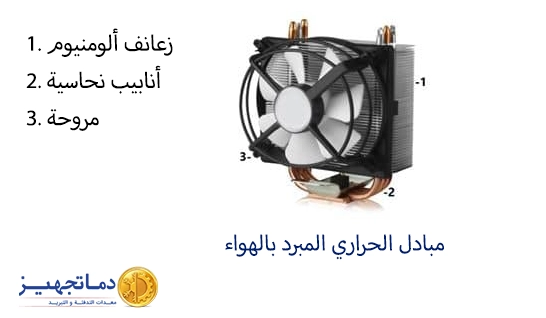

مبادل حراري مبرد بالهواء

المحولات التي تقوم بعملية نقل الحرارة عبر الهواء تسمى المبادلات الحرارية المبردة بالهواء.
يستخدم المبادل الحراري المبرد بالهواء نظام تدفق مائع عمودي ، والمكثفات والمبخرات وحتى نظام التبريد لمعظم المركبات الموجودة ، والتي تتكون من مشعات ومراوح ، هي مبادلات حرارية مبردة بالهواء.
تتكون هذه المحولات عمومًا من ثلاثة أجزاء:

1. الزعانف: هي الشفرات التي تحيط بالأنابيب لزيادة سطح التلامس بين السائلين ويمكن أن تحتوي الشفرات على سلع مختلفة لكنها في الغالب من الألمنيوم.
2. الأنابيب: اعتمادًا على السوائل المتدفقة داخل الأنابيب ، يمكن أن تكون موادها متغيرة
3. المروحة: يمكن أن يحتوي المحول المبرد بالهواء على مروحة إلى عدة مراوح.

تكون عملية التبادل الحراري في المبادلات المبردة بالهواء على النحو التالي: يتم تدوير السائل داخل الأنابيب ذات الزعانف ويتم إدخال السائل الثاني (الهواء) في الزعانف بواسطة مروحة أو مراوح ليصطدم بجدار الأنابيب والزعانف. النفخ أو الامتصاص حتى يفقد السائل المتدفق داخل الأنابيب حرارته ويبرد.

بعد ذكر بعض التطبيقات والإلمام بأنواع مختلفة من المبادلات الحرارية ، إذا كنت ترغب في مقارنة الموديلات وعرض الأسعار و شراء أنواع مختلفة من المبادلات الحرارية ، يمكنك الرجوع إلى موقع مجموعة داماتجاهز (الموقع الأول والأكثر شهرة لبيع المباني المعدات في الشرق الأوسط).

تصنيف المبادلات الحرارية

كما ورد في قسم المبادلات الحرارية:
الطريقة التي تعمل بها المحولات هي نفسها في الغالب ، ولكن بعد فحص بعض أمثلة المبادلات الحرارية ، وجدنا أن لديهم اختلافات من حيث التصميم والبناء.
مهندسو ومصممي الخطوط الصناعية ، مع مراعاة نوع النشاط ونوع المواد والمساحة التي سيتم استخدام المبادل الحراري فيها ،
حدد الجهاز المناسب واستخدمه.
حسب الاختلافات في الهيكل والغرض من استخدام المبادلات الحرارية ، فإنها تنقسم إلى عدة فئات رئيسية وهي كالتالي:

 شكل التدفق أو اتجاه دخول وخروج السوائل:
تتدفق السوائل بثلاث طرق في المبادلات الحرارية: المحاذاة ، وغير المحاذية ، والعمودية على بعضها البعض.
A. في التدفق المتوازي (في نفس الاتجاه) ، تدخل السوائل إلى محول الطاقة بالتوازي وفي نفس الاتجاه ويتم إرسالها إلى المخرج.
وتجدر الإشارة إلى أنه: في تيار متجانس ، لا يمكن أن تصل درجة حرارة السائل البارد الخارج من المبادل إلى درجة حرارة السائل الناتج الساخن.

ب. التدفق غير المتماسك (الاتجاه المعاكس) كما يلي: مثل التدفق المتماسك ، تتحرك السوائل بالتوازي مع بعضها البعض ، ولكنها تمر عبر محول الطاقة في الاتجاه المعاكس.
يتميز التدفق غير المحاذي للسوائل بكفاءة أعلى من التدفق المحاذي ، بحيث يمكن أن تكون درجة حرارة السائل الناتج البارد أعلى من درجة حرارة السائل الساخن الناتج لدينا.

ج- في التدفق العمودي (المتقاطع) ، كما يوحي اسمه ، لا تتبادل السوائل الحرارة بالتوازي ، ولكنها تتصادم بشكل غير مباشر وأفقياً مع بعضها البعض ، وبالتالي يحدث انتقال درجة الحرارة. هذه هي الطريقة التي تعمل بها المبادلات الحرارية المبردة بالهواء.

 نوع ومستوى ملامسة السوائل لبعضها البعض (ساخنة وباردة)

يقسم نوع السوائل وسطح التلامس المحولات إلى ثلاث فئات.

1.  التعافي: في المبادلات الحرارية الاسترجاعية ، يوجد سطح صلب يظل ثابتًا ويمنع الاتصال المباشر للسوائل ، حيث تنتقل الحرارة من السائل إلى المائع المجاور من خلال السطح الصلب.
2. هذه الأنواع من المحولات هي المبادلات الحرارية الأكثر استخدامًا والأكثر شيوعًا في مختلف الصناعات.
3.  التجديدي: في هذا النوع من المحولات يوجد سطح فاصل بين سائلين ، مع اختلاف أن السطح الفاصل في المحولات المتجددة غير ثابت وتتعرض أجزاء من هذا السطح لحركات السوائل الساخنة الواحدة تلو الأخرى. توضع باردة.
4.  التلامس المباشر: أنواع أخرى من المبادلات الحرارية تقوم بعملية التبادل عن طريق التلامس المباشر لسائلين ، أي أنه لا يوجد حاجز أو سطح صلب بين السائلين لنقل الحرارة إلى بعضهما البعض ، والسوائل على اتصال مباشر مع كل منهما. آخر.
5. في الوصف السابق للمبادلات الحرارية ، ذكر أن مبردات المياه المنزلية من هذا النوع.

آلية نقل الحرارة بين السوائل الساخنة والباردة:
تستخدم المبادلات الحرارية نوعين من الآليات أحادية الطور وثنائية الطور لنقل الحرارة بين السوائل.

دمـاتجهیــز؛ أفضل الأسعار والعلامات التجارية لبناء معدات تركيب

النوع أحادي الطور: في هذا النوع من آلية نقل الحرارة ، لا تفقد المادة شكلها.
على سبيل المثال ، إذا كان سائلين سائلين ، تنتقل الحرارة من السائل الساخن إلى السائل البارد دون أن يتشوه أي منهما ، وفي نهاية العملية ، تظل سائلة ولا تصبح غازية أو صلبة.

النوع ذو مرحلتين: بعض المبادلات الحرارية مثل المحولات الأنبوبية ومبادلات الغلاف والأنبوب تكون ذات مرحلتين ، يتغير شكل السائل أثناء عملية نقل الحرارة ويتغير من سائل إلى غاز أو العكس.
مثال: المكثفات والمبخرات والغلايات بالإضافة إلى رخصة عمل سارية المفعول من اتحاد الغلايات ومكيفات الهواء ، فإن مجموعة دماتجهیز المتخصصة لديها رمز ثقة إلكتروني وتعمل في موقع متجرها منذ عام 2004 في المكتب المركزي بطهران.
يمكنك أيضًا قراءة المقالة تطبيق المبادلات الحرارية في الصناعة لمزيد من المعلومات.
