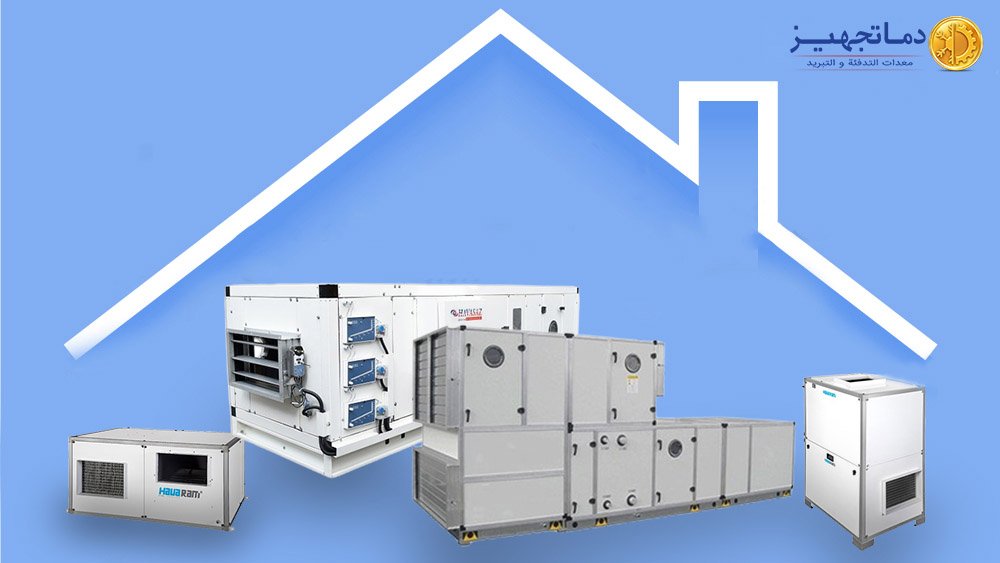

مقارنة بين أنواع الوحدات مناولة الهواء (AHU)

وحدات مناولة الهواء (AHUs)، بغض النظر عن سعتها، تُقسّم عمومًا إلى ثلاثة أنواع رئيسية: وحدات مناولة الهواء القياسية، ووحدات مناولة الهواء الصحية، ووحدات مناولة الهواء مع استرجاع الحرارة. تقارن هذه التدوينة بين هذه الأنواع الثلاثة الرئيسية من وحدات مناولة الهواء لمساعدتك على فهم كيفية عمل كل نوع. يُرجى ملاحظة أن كل نوع من وحدات مناولة الهواء يأتي بنماذج مختلفة، حسب عوامل مثل نوع المروحة، مادة الهيكل، وجود أو عدم وجود مكوّنات التحكم في الرطوبة، ونوع الملف.

في كل مبنى، وخلال المواسم المختلفة، يجب التحكم في معايير رئيسية مثل درجة الحرارة، والرطوبة، وتنقية الهواء. ولهذا السبب، تعتبر وحدات مناولة الهواء جزءًا حيويًا من أنظمة التدفئة والتهوية وتكييف الهواء (HVAC). ومع ذلك، فإن وحدة مناولة الهواء لا تنتج التبريد أو التدفئة بنفسها؛ بل تعتمد على ملفات الماء البارد والساخن، المرتبطة بأنظمة مثل الغلايات والمبرّدات. تقوم هذه الملفات بتكييف الهواء، بينما توزع وحدة مناولة الهواء هذا الهواء في جميع أنحاء المبنى. تساعد الحساسات داخل وحدة مناولة الهواء على مراقبة والتحكم في معايير جودة الهواء، ويتم توزيع الهواء المعالج عبر شبكة من القنوات إلى الوحدات المختلفة.

وحدة مناولة الهواء القياسية

وحدات مناولة الهواء القياسية هي أكثر الأنواع شيوعًا. تشمل الميزات الأساسية لوحدات مناولة الهواء القياسية: الفلاتر القياسية (فلاتر G4، M5، أو F7)، لوحات وصول بسيطة، ملفات تبريد وتسخين (DX أو ماء مبرد/ساخن)، وغالبًا ما تكون أرضية أو معلّقة بالسقف، وتُستخدم بشكل شائع في المكاتب، والمراكز التجارية، والمدارس، وغيرها.

أنواع وحدات مناولة الهواء القياسية

تأتي وحدات مناولة الهواء القياسية في أنواع مختلفة. فيما يلي أنواع وحدات مناولة الهواء القياسية، حسب أربعة عوامل: نوع المروحة، مادة الهيكل، نوع الملف، معدات التحكم في الرطوبة، المخمدات الهوائية، ونوع محرك المروحة.

وحدات مناولة الهواء القياسية حسب نوع المروحة

حسب نوع المروحة، تُصنّف وحدات مناولة الهواء القياسية إلى فئتين:

1. وحدة سحب الهواء (Draw-Through AHU)
2. وحدة دفع الهواء (Blow-Through AHU)

في وحدة سحب الهواء، تقوم المروحة بسحب الهواء عبر الملفات وصندوق المزج، ثم تدفعه إلى نظام القنوات. يمكن تركيب هذه الوحدات أفقيًا أو عموديًا. في هذا النوع، يكون القسم قبل المروحة تحت ضغط سلبي نتيجة تأثير الشفط.
أما في وحدة دفع الهواء، فتقوم المروحة بدفع الهواء عبر الملفات. في هذا التصميم، يكون الجزء بعد المروحة تحت ضغط إيجابي. لضمان تدفق هواء أكثر سلاسة في هذا النوع، يجب زيادة المسافة بين المروحة والملف، مما يؤدي إلى طول أكبر للوحدة وتكلفة أعلى قليلًا مقارنةً بالوحدات من نوع السحب.
بالإضافة إلى ذلك، يكون تدفق الهواء فوق الملفات في وحدات الدفع أكثر اضطرابًا، مما يؤدي إلى تفاوت في درجة الحرارة عبر سطح الملف.
عند الحاجة إلى إدخال هواء نقي، تكون وحدات السحب أكثر عملية، حيث توفر مساحة أكبر قبل المروحة، مما يُسهّل تركيب مخمد أو مدخل هواء خارجي.

أنواع وحدات مناولة الهواء القياسية حسب نوع الملف

في بعض المباني، بدلاً من استخدام ملفات الماء البارد والساخن المرتبطة بمبرّد أو غلاية، يتم ربط وحدة مناولة الهواء بنظام مضخة حرارية رباعية الفصول. من الأمثلة على ذلك المبرّدات الهوائية، وأنظمة VRF، أو أنظمة GHP.
تعمل هذه الأنظمة بناءً على دورة تبريد بالبخار، باستخدام مبردات مثل R-134A، مع مضخة حرارية. في الواقع، في وحدات DX، يتم دمج نظام التبريد/التدفئة (مثل GHP أو VRF) مباشرة داخل وحدة مناولة الهواء.
في هذا التصميم، يتدفق المبرد مباشرة إلى ملف DX داخل الوحدة، ويقوم هذا الملف بتبريد أو تسخين الهواء. في تصميم آخر، إذا تم توصيل مبرّد هوائي مباشرًا بالوحدة دون وجود دائرة ماء مبرد، يُسمى النظام وحدة تكييف مدمجة أو Rooftop Package Unit.

أنواع وحدات مناولة الهواء القياسية حسب مادة الهيكل

يمكن أن يختلف إطار وحدة مناولة الهواء حسب استخدامه. قد يكون مصنوعًا من الفولاذ المقاوم للصدأ، أو الفولاذ المجلفن، أو الألمنيوم، مع السماكة والقوة المناسبة لضمان المتانة.

أنواع وحدات مناولة الهواء القياسية حسب نوع محرك المروحة

يمكن أن يكون المحرك الكهربائي المتصل بالمروحة من النوع القياسي أو من نوع العاكس (Inverter)، والذي يساعد في تقليل استهلاك الكهرباء. يمكن أن يكون الاتصال بين المروحة والمحرك مباشرًا أو بواسطة سير أو تروس، حسب التصميم.

أنواع وحدات مناولة الهواء القياسية حسب معدات التحكم في الرطوبة

بعض وحدات مناولة الهواء تحتوي على أنظمة للتحكم في الرطوبة، بينما لا تحتوي أخرى. هناك أيضًا أنواع مختلفة من معدات التحكم في الرطوبة. على سبيل المثال، يمكن لملفات الماء البارد تقليل الرطوبة في الصيف عن طريق تكاثف بخار الماء من الهواء.
إذا كان مشروع البناء يتطلب تحكمًا دقيقًا في الرطوبة على مدار العام، يجب أن تحتوي الوحدة على مرطّبات ومزيلات للرطوبة، خاصةً للاستخدام في الشتاء.

أنواع وحدات مناولة الهواء القياسية حسب المخمدات الهوائية

عادةً ما تحتوي وحدات مناولة الهواء على ثلاث مخمدات هواء:

1. واحد لسحب الهواء النقي من الخارج
2. واحد لتوصيل الهواء إلى شبكة القنوات
3. واحد لإرجاع الهواء من داخل المبنى

إذا تم تصميم الوحدة لاستخدام 100% من الهواء الخارجي، وتم إزالة مخمد الهواء العائد، فإنها تُعرف بوحدة هواء نقي بالكامل.

دماتجهیز، أول مرجع متخصص لاختيار وشراء معدات التهوية والتكييف والتأسيسات (منذ 2004)

وحدة مناولة الهواء الصحية

تُستخدم وحدات مناولة الهواء الصحية عادةً في البيئات ذات الحساسية العالية مثل غرف العمليات، والغرف النظيفة، والمستشفيات، وصناعات الأدوية والأغذية، والمختبرات. تحتوي هذه الوحدات على نظام استرجاع حرارة مدمج لتقليل استهلاك الطاقة عن طريق نقل الحرارة بين هواء الطرد والهواء النقي. وتتمثل المواصفات الرئيسية لوحدات مناولة الهواء الصحية فيما يلي:

• مزوّدة بمبادلات حرارية لوحية أو دوارة لاسترجاع الحرارة
• تحسين كفاءة الطاقة بشكل كبير (بنسبة تصل إلى 60–80%)
• متوفرة بتصميم مدمج أو وحدات منفصلة
• قابلة للجمع مع أنظمة استرجاع الطاقة الكامنة للرطوبة
• غالبًا ما تكون مدمجة مع أنظمة إدارة المباني (BMS)

يكمن الفرق الرئيسي بين وحدة مناولة الهواء الصحية والقياسية في نوع الفلاتر المستخدمة، والإغلاق المحكم لجميع الوصلات ولوحات الوصول لمنع دخول أي ملوثات إلى المبنى.

أنواع وحدات مناولة الهواء الصحية

تنقسم وحدات مناولة الهواء الصحية أو الخاصة بغرف النظافة إلى أربعة تصنيفات رئيسية كما يلي:

وحدة مناولة هواء صحية معيارية

تم تصميم وحدات مناولة الهواء الصحية المعيارية بهيكل معياري لسهولة التركيب والفك، مما يجعلها مثالية لبيئات غرف النظافة. كما أنها معروفة بإمكانية دمج تجهيزات اختيارية مثل فلاتر عالية الكفاءة، مصابيح UV، ملفات من الستانلس ستيل، والمزيد.

وحدات مناولة الهواء المزودة بفلاتر HEPA

تأتي وحدات مناولة الهواء الخاصة بغرف النظافة مزودة بفلاتر HEPA أو ULPA لتوفير ترشيح هواء عالي المستوى. وهي ضرورية في غرف العمليات، مصانع الأدوية، والمرافق الطبية التي تتطلب هواءً نظيفًا بدرجة فائقة.

وحدة مناولة هواء صحية بغطاء مزدوج

تُصنع وحدات مناولة الهواء الصحية ذات الغلاف المزدوج بهيكل مزدوج الجدران يتضمن عزل حراري وصوتي، ووصَلات محكمة وخالية من الفجوات. كما تحتوي على أسطح داخلية ناعمة ومضادة للبكتيريا، مما يضمن الالتزام بمعايير النظافة الصارمة.

وحدة مناولة هواء صحية معلقة بالسقف

تتميز وحدات مناولة الهواء الصحية المعلقة بالسقف بتصميمها المدمج، مما يجعلها مناسبة للتركيب فوق الأسقف المستعارة، ومثالية للأماكن الضيقة مثل المختبرات وغرف التشخيص.

وحدة مناولة الهواء مع استرداد الحرارة

لاسترداد الطاقة من الهواء المطروح ونقلها إلى الهواء النقي الداخل، تحتاج وحدات مناولة الهواء إلى مبدل حراري بسيط. وبناءً على ذلك، تنقسم وحدات مناولة الهواء إلى نوعين: وحدات مزودة بنظام استرداد حرارة، وأخرى بدون. تُعرف وحدات AHU مع استرداد الحرارة أيضًا باسم وحدات استرداد الطاقة، حيث تتضمن نظامًا مدمجًا لاسترداد الحرارة لتقليل استهلاك الطاقة عبر نقل الحرارة بين الهواء المطرود والهواء النقي.
في فصل الصيف، عند تشغيل النظام على وضع التبريد، يتم تزويد المبنى بهواء بارد، ويكون الهواء العائد من المبنى – الأبرد من الهواء الخارجي – مارًا عبر المبادل الحراري.
في آلية عمل وحدات مناولة الهواء مع استرداد الحرارة، ينقل الهواء العائد جزءًا من طاقته إلى الهواء الداخل الدافئ من الخارج، مما يقلل من درجة حرارته قليلًا. هذا الهواء المسبق التبريد يحتاج إلى طاقة أقل للتبريد الإضافي، مما يسمح باسترداد جزء من الطاقة التي كانت ستُهدَر، وبالتالي تعزيز الكفاءة وتوفير الطاقة. أهم مميزات وحدات مناولة الهواء مع استرداد الطاقة هي:

• مزودة بمبادلات حرارية من نوع الصفيحة أو عجلات استرداد حراري دوّارة
• تحسن كبير في كفاءة الطاقة (بنسبة تصل إلى 60–80%)
• متوفرة بتصاميم مدمجة أو معيارية
• إمكانية الدمج مع استرداد الإنتالبية لنقل الرطوبة
• غالبًا ما تُدمج مع أنظمة إدارة المباني (BMS)

أنواع وحدات مناولة الهواء مع استرداد الحرارة أو الطاقة

عادةً ما يتم تصميم وحدات مناولة الهواء مع استرداد الحرارة بأربعة أنواع، موضحة بإيجاز فيما يلي:

وحدة AHU بمبادل حراري صفيحي

تستخدم وحدات AHU المزودة بمبادل حراري صفيحي ألواح ألمنيوم لنقل الحرارة بين الهواء النقي الداخل والهواء المطرود الخارج دون نقل الرطوبة، مما يوفر استردادًا جافًا للحرارة.

وحدة AHU بعجلة استرداد حراري دوّارة

تحتوي وحدات AHU المزودة بعجلة استرداد حراري دوّارة على عجلة دوّارة مصنوعة من الألمنيوم أو مواد إنتالبية لنقل كلٍ من الحرارة والرطوبة بين تياري الهواء. تتميز هذه الوحدات بكفاءة عالية وتُعد مثالية للمناخات الجافة.

وحدة AHU بنظام لفائف منفصلة (Run-Around Coil)

تتكون وحدات AHU من نوع Run-Around Coil من ملفي تبادل حراري منفصلين – أحدهما في تيار الهواء النقي والآخر في تيار الهواء المطرود – متصلين عبر مضخات وأنابيب. هذا التصميم مثالي عندما لا يُسمح بمزج الهواءين بشكل مباشر.

وحدة AHU بعجلة إنتالبية

تتميز وحدات AHU المزودة بعجلة إنتالبية بإمكانية نقل كل من الحرارة المحسوسة وبخار الماء في الوقت ذاته، مما يجعلها مناسبة بشكل خاص للمناطق التي تتطلب التحكم في الرطوبة.

مقارنة موجزة بين أنواع وحدات مناولة الهواء

تتوفر وحدات مناولة الهواء (AHUs) بعدة أنواع تناسب احتياجات التهوية والتكييف المختلفة: تخدم وحدات AHU القياسية التطبيقات التجارية والسكنية العامة وتتميز بترشيح أساسي وتصميم بسيط؛ أما وحدات AHU الصحية فهي مخصصة للبيئات التي تتطلب هواءً نقيًا بدرجة عالية مثل المستشفيات وغرف النظافة، وتتميز بأسطح داخلية ناعمة مضادة للبكتيريا وترشيح HEPA؛ بينما تركّز وحدات مناولة الهواء مع استرداد الحرارة على كفاءة الطاقة من خلال استرجاع الحرارة وأحيانًا الرطوبة بين تيارات الهواء الداخل والمطرود باستخدام تقنيات مثل المبادلات الحرارية الصفيحية، والعجلات الدوارة، أو أنظمة Run-Around Coil. ويتفرع كل نوع إلى طرازات فرعية بخصائص تركيب وتصميم مختلفة، مثل الوحدات المعيارية أو المدمجة، والنماذج المعلقة بالسقف، وخيارات الترشيح المتقدمة، مما يسمح بتقديم حلول مصممة حسب متطلبات جودة الهواء وتوفير الطاقة والمساحات المتاحة وتعقيد تقسيم المناطق.

جدول مقارنة أنواع وحدات مناولة الهواء

الأسئلة الشائعة (FAQs) حول مقارنة وحدات مناولة الهواء (AHUs)

بعد مراجعة جميع أنواع وحدات مناولة الهواء ومقارنتها، حان الوقت لدراسة الأسئلة الشائعة المتعلقة بمقارنة أنواع وحدات مناولة الهواء المختلفة.

1. ما الفرق بين وحدة مناولة الهواء العادية ووحدة مناولة الهواء الصحية؟

تُستخدم وحدة مناولة الهواء العادية في أنظمة التدفئة والتهوية وتكييف الهواء العامة مثل المكاتب والمجمعات التجارية والمدارس، وتحتوي على فلترة أساسية وتصميم تقليدي.
أما وحدة مناولة الهواء الصحية، فهي مصممة للبيئات الحرجة (مثل المستشفيات وغرف النظافة العالية)، وتتميز بتشطيبات من الفولاذ المقاوم للصدأ أو مواد مطلية، وفلاتر HEPA، وأسطح ناعمة مقاومة للبكتيريا، وألواح معيارية سهلة التنظيف.

2. ما هو نوع وحدة مناولة الهواء الأفضل من حيث توفير الطاقة؟

تُعد وحدات مناولة الهواء المزودة بأنظمة استرجاع الحرارة (مثل المبادلات الحرارية الصفيحية أو الدوارة) الأفضل من حيث كفاءة الطاقة. حيث تعيد استخدام حرارة أو رطوبة هواء العادم لتكييف الهواء النقي الداخل، مما يقلل من استهلاك الطاقة بنسبة تتراوح بين 30 إلى 70٪.

3. هل يمكن استخدام وحدة مناولة هواء مزودة باسترجاع الحرارة في المستشفيات أو غرف النظافة؟

فقط في حالات محددة. إذ لا يتم دمج عجلات استرجاع الحرارة التقليدية في معظم وحدات مناولة الهواء الصحية بسبب خطر انتقال الملوثات. ومع ذلك، يمكن استخدام أنظمة الملفات المنفصلة (Run-Around Coil) لاسترجاع الحرارة بشكل آمن دون خلط مجاري الهواء.

4. هل وحدات مناولة الهواء المعيارية أفضل من الوحدات المجمعة؟

تتميز وحدات مناولة الهواء المعيارية بمرونة أكبر وإمكانية تخصيصها لتناسب الاحتياجات المعقدة لأنظمة التدفئة والتهوية وتكييف الهواء (مثل التهوية متعددة المناطق، الهواء النظيف، استرجاع الحرارة، وغيرها).

أما الوحدات المجمعة، فهي مدمجة ومجمعة مسبقًا في المصنع، وسهلة التركيب، وتناسب التطبيقات البسيطة والصغيرة إلى المتوسطة الحجم.

5. ما هو نوع وحدة مناولة الهواء الأنسب للأماكن ذات الارتفاع المحدود في الأسقف؟

وحدات مناولة الهواء السقفية (المعلقة بالسقف)، سواء القياسية أو الصحية، مصممة خصيصًا للمساحات ذات الأسقف المنخفضة، حيث تكون مدمجة وتُركب داخل الأسقف المستعارة دون التأثير على جودة التهوية أو الفلترة.

6. هل توجد وحدة مناولة هواء توفر التبريد واسترجاع الطاقة في نفس الوقت؟

نعم. فمعظم وحدات مناولة الهواء المزودة بأنظمة استرجاع الحرارة تحتوي أيضًا على ملفات تبريد وتسخين ويمكن ربطها مع مبردات أو مضخات حرارية، كما تسترجع الطاقة عبر مبادلات حرارية صفيحية أو دوارة لتعزيز الكفاءة.

7. كيف أختار نوع وحدة مناولة الهواء المناسبة لمبناي؟

يعتمد ذلك على عدة عوامل:

• متطلبات جودة الهواء الداخلي: استخدم وحدات مناولة الهواء الصحية للمناطق النظيفة
• أهداف كفاءة الطاقة: استخدم وحدات مناولة الهواء باسترجاع الحرارة
• قيود المساحة: استخدم الوحدات السقفية أو المجمعة
• احتياجات التوزيع المناطقي: وحدات مناولة الهواء متعددة المناطق
• مدة التركيب: الوحدات المجمعة تُركب بشكل أسرع
