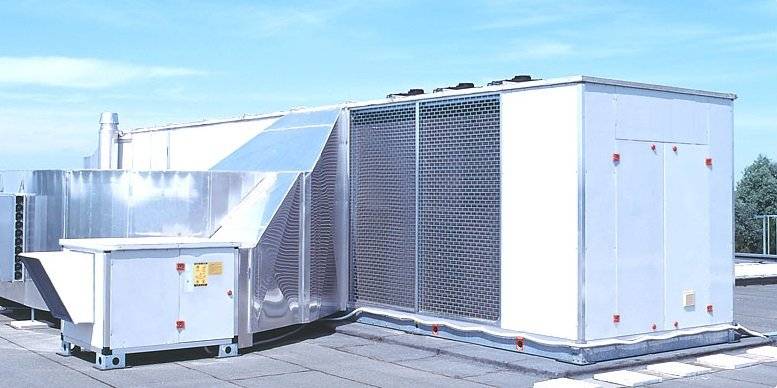

ما هي وحدة مناولة الهواء (AHU)

تعتبر وحدة مناولة الهواء من أهم المعدات في قسم التكييف أو HVAC ، وتتمثل مهمتها الأساسية في إمداد الهواء ونقله وتحريكه وتنقيته في البيئة المرغوبة. لهذا الغرض ، يتم استخدام هذا الجهاز في الأماكن العامة والشركات والأماكن التجارية والصناعية وما إلى ذلك لإنتاج الهواء النقي (التهوية) وتزويد الهواء البارد (التبريد) وتزويد الهواء الساخن (التدفئة).
انقر لعرض العلامات التجارية والموديلات و أنواع مختلفة و معرفة السعر و شراء وحدة مناولة الهواء (AHU).

وتجدر الإشارة إلى أن كلمة مكيف الهواء تستخدم أيضًا في التعريف بهذا الجهاز. يرجع استخدام هذه الكلمة إلى أنه في الماضي تمت ترجمة كلمة weather maker على أنها مكيف هواء ، ولكن نظرًا لحقيقة أنه في هذا النظام لا يتم اتخاذ أي إجراء لإنتاج الهواء ، يُطلق على هذا الجهاز أيضًا اسم مكيف الهواء أو وحدة نقل الهواء. يتم أخذه.

انقر لعرض العلامات التجارية والموديلات و أنواع مختلفة و معرفة السعر و شراء مكيف هواء و سبلیت.

أنواع المكيفات

المكيفات متوفرة بخمسة أنواع وبتطبيقات مختلفة وهي:

• Hygenic
• صناعي
• شقة
• محلي الصنع
• قليل

يمكن ذكر الأهداف الرئيسية لجميع هذه الأنواع من المنتجات على النحو التالي:

• التحكم في درجة الحرارة
• تعديل الرطوبة
• تنظيم الأكسجين
• مكيف هواء

مكيف هواء صحي

تعتبر مكيفات الهواء الصحية بشكل عام الجيل الأكثر تقدمًا من مكيفات الهواء. يحتوي هذا النوع من مكيفات الهواء على نظام ترشيح متقدم ومعدات داخلية لبيئات مثل المستشفيات والمختبرات وما إلى ذلك ، والتي يتمثل مطلبها الرئيسي في الحصول على هواء معقم ونظيف. تستخدم خالية من أي غبار وملوثات. تم تصميم مكيفات الهواء الصحية وتصنيعها وفقًا لمعايير دولية محددة ومحددة ، وهي مهمة جدًا. هذه المعايير هي:

• معيار EN 1886 (نظام تهوية المبنى ووظيفته الميكانيكية)
• معيار VDI 3803 (المبادئ الفنية والهيكلية لأنظمة تكييف الهواء)
• معيار VDI 6022 (أنظمة تكييف هواء صحية أو صحية)
• المعيار EN 13053 (تصنيف وأداء الأجزاء والأقسام المختلفة لنظام التهوية)

مكيف هواء صناعي

هيكل مكيفات الهواء الصناعية ، نظرًا لاستخدامها في بيئات ذات أبعاد ومساحة أكبر من البيئات الأخرى ، لديها آلية وهيكل أكثر تعقيدًا. هذا التكييف له فئات مختلفة من أهمها:

التصنيف حسب نوع التهوية

• مكيفات هواء منعشة بالكامل (Full Fresh)
• عودة مكيفات الهواء (Return)

التصنيف على أساس معدل التهوية

• حجم الهواء الثابت (Constant Air Volume)
• مكيفات هواء متغيرة الحجم (variable Air Volume)

التصنيف حسب منطقة التهوية

• مكيفات متعددة المناطق (Multi Zone)
• مكيفات منطقة واحدة (Single Zone)

الأماكن التي تستخدم هذا النوع من المكيفات لتوريد وإنتاج التكييف هي: مصانع وورش الصناعات المختلفة ، قاعات الندوات والاجتماعات ، القاعات والنوادي الرياضية ، إلخ.

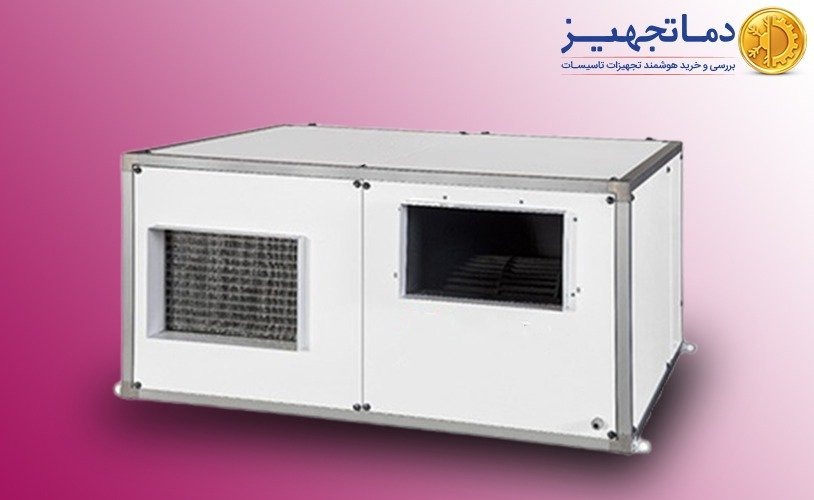

مكيفات الشقة

يستخدم مكيف الهواء هذا في البيئات السكنية عندما يتم مراعاة ظروف الإنتاج والتركيب الخاصة به بشكل كامل ، لأنه في بعض الحالات ، يتم دمج هذا الجهاز مع غسالة الهواء ، وهذا ليس فقط لا يحتوي على الكفاءة والنتيجة المرجوة ، ولكنه يتسبب أيضًا في تراكم البكتيريا والتلوث في الشقة.

مكيف هواء منزلي

تستخدم مكيفات الهواء المنزلية فقط لتلبية احتياجات التبريد والتدفئة. وتجدر الإشارة هنا إلى أن أجهزة تنقية الهواء ومكيفات الهواء مختلفة ، حيث تعمل أجهزة تنقية الهواء أساسًا على تنقية الهواء فقط وليس لها تأثير لدرجة الحرارة على تدفئة أو تبريد الهواء.

مكيف هواء صغير

اختيار أبعاد مكيف الهواء هو مسؤولية العميل. للتهوية وتكييف الهواء في البيئات المنخفضة ، يعد مكيف الهواء الصغير أحد أفضل الخيارات. هذا النوع من المكيفات كغيره من المكيفات وبحسب السعة والقوة التي تم تصميمها وصنعها ، مسؤول عن إنتاج الهواء البارد في الصيف والهواء الساخن في الشتاء. تعد تنقية الهواء عن طريق تركيب مرشح مناسب والقضاء على تلوث الهواء ميزة أخرى لهذا النوع من مكيفات الهواء.

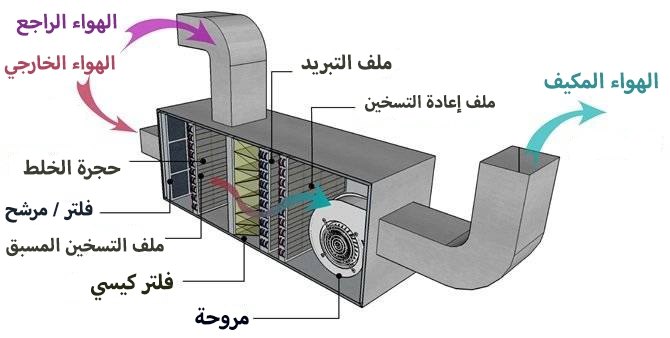

مبادئ العمل ومكونات أجهزة التكييف

مكيفات الهواء بالرغم من كفاءتها العالية إلا أنها تتميز ببنية بسيطة للغاية ، حيث يتم استخدام التكييف في ثلاثة أجزاء: التبريد والتدفئة والرطوبة. يحتوي هذا النظام على مكونات مختلفة مثل الملفات الساخنة والباردة والمراوح وعدد من المرشحات وأجهزة الترطيب والقنوات وما إلى ذلك. تشغيل مكيف الهواء هو أن الماء الساخن والبارد الذي يتم إنتاجه في أجهزة مثل المبردات والغلايات وما إلى ذلك يتم نقله إلى النظام. ثم تقوم عدة مراوح صغيرة أو مروحة كبيرة مثبتة في النظام بنفخ الهواء من الملفات الساخنة والباردة وبعد تبريد أو تسخين الهواء ، يتم توزيعه عبر القناة في المكان المطلوب. وبهذه الطريقة في المواسم الحارة التي يتدفق فيها الماء البارد في الملفات ، يكون أداء مكيف الهواء من نوع التبريد وفي المواسم الباردة مع تدفق الماء الساخن داخل الملفات ، يكون أداء مكيف الهواء من نوع التدفئة.

يتكون التكييف من مكونات مختلفة حسب نوع الاستخدام وأبعاد مساحات المشروع. المكونات الرئيسية والثابتة لهذا الجهاز هي:

• ملفات التبريد والتسخين (Cooling Heating Coil)
• فلتر تكييف الهواء (Filter)
• مروحة منفاخ مكيف الهواء (Supply Fan)

ملف تسخين التبريد (Cooling Heating Coil)

كما ذكرنا ، فإن تشغيل مكيفات الهواء يغير درجة حرارة الهواء لإنتاج وتزويد التدفئة والتبريد باحتياجات مساحة المشروع. يتم إجراء هذا التغيير في درجة الحرارة بواسطة الملفات الموجودة في مسار تدفق الهواء. يمكن أيضًا استخدام ملفات التبريد كمزيل للرطوبة (عن طريق تقليل درجة حرارة الهواء إلى ما دون نقطة الندى).

تصمم ملفات التكييف وتصنع حسب نوع المشروع بطريقتين:

لفائف مكيف الهواء المباشر (Direct)

هناك ملفات تستخدم تدفق التبريد البارد المباشر (ملف DX) للتبريد وغازات احتراق الوقود (ملف السخان المشتعل) للتدفئة. يمكن أيضًا استخدام المضخات الحرارية للتبريد والتدفئة المباشرين في مكيفات الهواء. نوع آخر من لفائف التسخين هو السخان الكهربائي ، الذي يحول الطاقة الكهربائية إلى طاقة حرارية عن طريق تمرير الكهرباء عبر عناصرها المدمجة.

لفائف مكيف الهواء غير المباشر (Indirect)

هناك ملفات تستخدم تدفق الماء البارد الناتج عن المبرد بدرجة حرارة 7 درجات مئوية للتبريد وتدفق الماء الساخن الناتج عن المرجل بدرجة حرارة 82 درجة مئوية للتدفئة. يمكن أيضًا استخدام بخار الماء الساخن في ملفات التسخين غير المباشرة.

فلتر تكييف الهواء (Filter)

تعتبر الفلاتر من أهم مكونات أجهزة التكييف. بحيث يكون لوجود معرفة كافية بنوع الفلتر واختياره بشكل صحيح تأثير مباشر على كفاءة التكييف. يتم اختبار وتصنيف هذه الفلاتر ، التي عادة ما يكون لها تقنية تصنيع فريدة وأنواع مختلفة ، وفقًا لمعايير معينة ، وأشهرها:

المقياس الأمريكي ASHRAE

مخفف عبارت (American Society of Heating, Refrigeration and Air-Conditioning Engineers)

أوروبى، ستاندارد EUROVENT

مشفرة مع الاتحاد الأوروبي وتسويقها في جميع أنحاء أوروبا.

تستخدم أنواع مختلفة من الفلاتر في مكيفات الهواء وهي:

• مرشح أولبا
• فلتر HEPA
• مرشح مسبق من الألياف الزجاجية (الألياف الزجاجية)
• مرشح كيس
• مرشح مسبق معدني
• مرشح مسبق للوحة (لوحة)

مروحة منفاخ مكيف الهواء (Supply Fan)

يشار إلى مروحة المنفاخ بشكل أساسي على أنها القلب المتحرك لمكيف الهواء. وذلك لأن الطاقة اللازمة لتدفق الهواء داخل مجاري الهواء يوفرها هذا القسم. يتم تنفيذ هذه العملية عن طريق إنشاء فرق ضغط مناسب (مثل مضخة) بواسطة المراوح. تشمل أنواع المراوح المستخدمة في مكيفات الهواء مروحة طرد مركزي ومروحة قابس.

أهم نقطة يجب ملاحظتها هنا هي أنه نظرًا لأن المستهلكين الرئيسيين للكهرباء في مكيف الهواء هم المراوح ، فإن اختيار المروحة المناسبة بأقل فقد للطاقة له تأثير مباشر على كفاءة وفعالية الجهاز.

دليل اختيار مكيف الهواء

كما تعلم ، مع زيادة الرطوبة ، ترتفع درجة الحرارة أيضًا. بمعنى آخر ، يؤدي وجود الرطوبة العالية إلى ارتفاع درجة الحرارة. من ناحية أخرى ، نظرًا لاتساع وتنوع المناخ في بلدنا ، تختلف نسبة هذه الرطوبة أيضًا ، بحيث تصل الرطوبة في بعض المناخات إلى أكثر من 95٪. لهذا السبب ، قبل البدء في الحسابات ، يجب فحص نوع الاستخدام وموقع الجهاز من حيث المناخ الإقليمي (الرطوبة ودرجة الحرارة).

نقطة أخرى مهمة لاختيار مكيف الهواء هي قدرة التهوية لهذا الجهاز. لحساب هذه الميزة ، يجب الانتباه إلى نوع تطبيق مكيف الهواء. لهذا السبب ، يجب أولاً تحديد أن مكيف الهواء الذي نعتزم شرائه سيتم استخدامه لتلبية احتياجات التبريد والتدفئة للمشروع أو الغرض من اختياره واستخدامه فقط لتكييف الهواء النقي. لذلك ، يتم حساب سعة التهوية بالطريقتين التاليتين:

حساب سعة تهوية مكيف الهواء لتلبية احتياجات التبريد والتدفئة للمشروع

في هذه المرحلة ، يجب أولاً حساب حمل التبريد والتدفئة للمشروع. بشكل أساسي ، كمية البرودة أو الحرارة التي تهدر في المبنى من خلال الجدران والأرضيات والأسقف والزجاج والمفاصل وعوامل أخرى ويجب تعويضها عن طريق أجهزة التبريد والتدفئة مثل مكيفات الهواء وحمل التدفئة أو حمل التبريد للمبنى يُقال أنه يمكن استخدام حاسبة BTU لحساب حمل التبريد ، وهي الخطوة الأولى في حسابات تكييف الهواء ، ويمكن استخدام THERMO SOFT لحساب حمل التدفئة.

ثم ، من خلال المعادلة التالية ، نحسب حجم التهوية المطلوب:

من النقاط المهمة جدًا في الحسابات أعلاه النظر في تأثير ارتفاع بيئة التركيب فوق مستوى سطح البحر على معاملات العلاقة. وذلك لأن كثافة الهواء تتناقص مع زيادة الارتفاع. على سبيل المثال ، لكل 250 مترًا ، يتم تقليل كثافة الهواء بنسبة 1٪ ، ويجب تقليل هذا الرقم بواسطة معاملات العلاقة.

احسب قدرة التهوية لمكيف الهواء لتزويده بالهواء النقي

لإجراء هذا الحساب ، يتم استخدام عوامل ومعايير مختلفة ، بما في ذلك استخدام البيئة والمنطقة وعدد الأشخاص وعدد تغييرات الهواء والمعايير مثل لوائح البناء الوطنية. على سبيل المثال ، في غرفة تبلغ مساحتها 15 مترًا مكعبًا لكل شخص في الردهة وقاعات الأماكن العامة ، ستكون هناك حاجة إلى 0.2 متر مكعب من الهواء النقي لكل متر مربع من مساحة الأرضية.

ما هو Cfm؟

CFM تعني قدم مكعب في الدقيقة ، والتي يشار إليها في الواقع بوحدة تكييف الهواء. هذا يعني أنه عندما يقال أن التكييف 5000 قدم مكعب في الدقيقة ، فهذا يعني أن هذا المكيف يمكنه تحريك 5000 قدم مكعب من الهواء في الدقيقة. العوامل التي تؤثر على cfm الهواء هي:

• ارتفاع موقع تركيب الجهاز فوق مستوى سطح البحر
• انخفاض ضغط المروحة ، ملفات التبريد والتسخين
• رطوبة موقع التركيب
• سرعة نقل الهواء عبر الملف

نصائح و إرشادات لشراء التكييف

• انخفاض ضغط ثابت في أطول مسار قناة أو رأس مروحة ثابت
• حجم الهواء الذي يمر عبر التكييف لكل وحدة زمنية
• إجمالي أحمال البرودة والحرارة للمبنى

وتجدر الإشارة إلى أنه في حالة استخدام أكثر من مكيف هواء في المبنى ، يجب تحديد نصيب كل مكيف من إجمالي أحمال التبريد والتدفئة.

بالإضافة إلى النقاط المذكورة أعلاه ، يمكنك الرجوع إلى كتالوج المنتج ، ويمكن أيضًا التحقق من جميع الميزات والمواصفات ، بما في ذلك السعة الحرارية ، وسعة المرطب (التي عادة ما تكون 15 رطلاً لكل بوصة مربعة) ، وقوة محرك المروحة ، وما إلى ذلك.

فوائد مكيف الهواء

• كفاءة عالية وأداء
• استخدام منفصل واستقلالية للتهوية لكل وحدة متكاملة
• تجنب شغل مساحة المنزل بتثبيته على السطح
• الترشيح وجودة الهواء المناسبة
• لديه جهاز تحكم عن بعد.
• سهولة التركيب والصيانة

تركيب مكيفات

لتركيب المكيفات يجب مراعاة نقاط وشروط خاصة من أهمها:

• استخدام أرضية الصرف الصحي في موقع تركيب المكيف لتنظيف وصيانة المكيف بشكل دوري
• ضع في اعتبارك 1/5 متر من المساحة الفارغة على جانب واحد إذا كنت بحاجة إلى استبدال ملف مكيف الهواء
• العزل المناسب لمجاري الهواء المعرضة للضوء والحرارة والبرودة لزيادة كفاءة وفعالية الجهاز
• تركيب مكيفات و تهوية لتقليل طول مجرى الهواء و تقليل التكاليف

أعزائي ، يمكنكم قراءة المعلومات الخاصة بأنواع المكيفات المختلفة والرجوع إلى الأسعار المحدثة لكل من هذه المنتجات بالرجوع إلى موقع DamaTajhiz وقسم التكييف وقسم التكييف.
بالإضافة إلى رخصة عمل سارية المفعول من اتحاد الغلايات ومكيفات الهواء ، فإن مجموعة DamaTajhiz المتخصصة لديها رمز ثقة إلكتروني وتعمل في موقع متجرها منذ عام 2004 في المكتب المركزي بطهران.

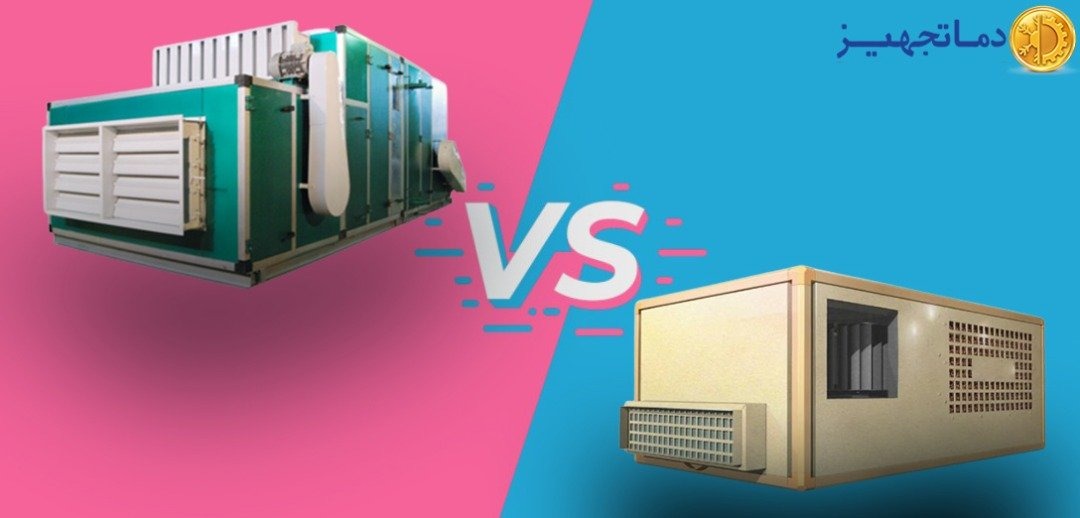

يمكنك أيضًا قراءة المقالة الفرق بين وحدة تنقیة الهواء ووحدة مناولة الهواء (AHU) لمزيد من المعلومات.
