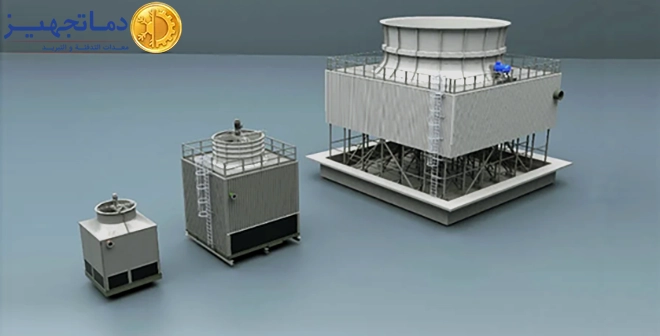

كل شيء عن برج التبريد

أبراج التبريد هي نوع خاص من المبادلات الحرارية التي يكون فيها الماء والهواء على اتصال مباشر لتقليل درجة حرارة الماء. هذه الأنواع من المعدات لها أنواع مختلفة من حيث نوع البناء وشكل الجسم والمواد وطريقة نقل الحرارة وترتيب الماء وتدفق الهواء ونوع شفط تدفق الهواء ، ولكل منها ميزات وقيود وتطبيقات مختلفة. لا يقتصر استخدام أبراج التبريد على الصناعات المختلفة والمصافي ومحطات الطاقة ، كما تستخدم أبراج التبريد في أنظمة تكييف الهواء للمجمعات السكنية والمكتبية. نظرًا لأنه سيكون من الممكن اختيار أنسب أنواع أبراج التبريد من خلال معرفة التطبيقات والقيود والمزايا والعيوب لأنواعها ، فيما يلي التطبيقات والقيود والمزايا والعيوب لأهم أنواع أبراج التبريد بناءً على تمت مناقشة معلمتين رئيسيتين للتصنيف (ترتيب تدفق الهواء ونوع شفط تدفق الهواء).

انقر لعرض العلامات التجارية والموديلات و أنواع مختلفة و معرفة السعر و شراء برج التبرید.

تصنيف أبراج التبريد على أساس ترتيب تدفق المياه والهواء عبر أبراج التبريد

في برج التبريد ، مع التدفق المتقاطع للمياه ، بسبب قوة الجاذبية ، يسقط من خلال الصفيحة المثقبة أو فوهات البرج لتوزيع الماء بالتساوي بين الأسطح الداخلية لبرج التبريد. يدخل الهواء أيضًا البرج في وقت واحد وأفقياً ويتدفق للخارج بواسطة المراوح المثبتة خارج البرج ، ونتيجة لذلك ، يتصادم الماء والهواء مع بعضهما البعض بطريقة عرضية وبعد تبخر جزء من الماء ، يتم نقل الحرارة. تنتقل من الماء إلى الهواء. يتم أيضًا تجميع الماء المبرد في أسفل البرج وإرساله إلى معدات أخرى للاستخدام.

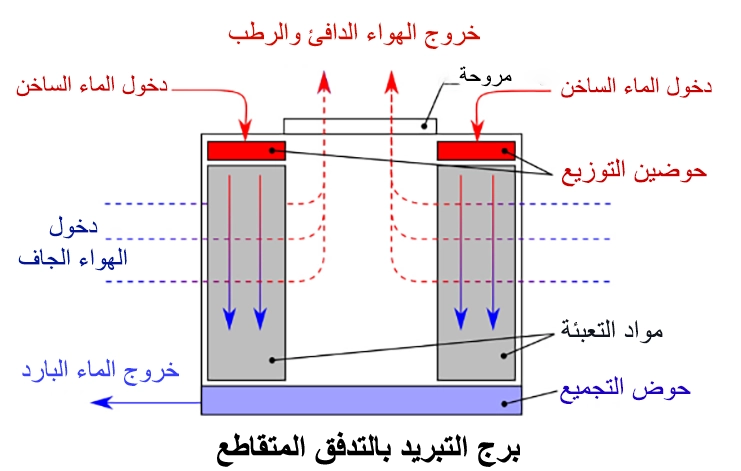

الشكل 1 - برج التبريد ذو التدفق العرضي

الجدول 1 - تطبيقات وقيود برج التبريد عبر التدفق

الجدول 2- مزايا وعيوب برج التبريد ذو التدفق العرضي

أبراج التبريد ذات التدفق العكسي

في برج التبريد مع التدفق المعاكس ، يتدفق الهواء في الاتجاه المعاكس ، وفي نفس الوقت الذي يسقط فيه الماء أسفل البرج ، فإنه يمر عبر الأسطح الداخلية للبرج. يدخل تدفق الهواء من أسفل البرج ويتم سحبه عموديًا بسبب شفط المروحة. يتم أيضًا توزيع المياه المتداولة على الأسطح الداخلية للبرج من خلال فوهات الرش ، وبعد التلامس غير المنتظم والحد الأقصى ، يتم نقل الحرارة ويدخل الماء البارد إلى الجزء النهائي من البرج. النقطة المهمة في هذه الأبراج هي استخدام الفوهات لرش تدفق المياه حتى يتمكن ضغط الماء من التغلب على تدفق الهواء في الأمام والتحرك إلى أسفل. أيضًا ، يجب أن يكون ارتفاع هذه الأبراج على هذا النحو بحيث يتم توزيع المياه على أسطح الأبراج بشكل جيد ويكون الماء لديه فرصة ليبرد. تعد الكفاءة الحرارية لأبراج التبريد ذات التدفق المعاكس في الأماكن ذات الرطوبة النسبية المنخفضة أعلى من نوع التدفق المتقاطع ، وقد تم تصميم معظم الأبراج الجديدة على أنها تدفق معاكس.

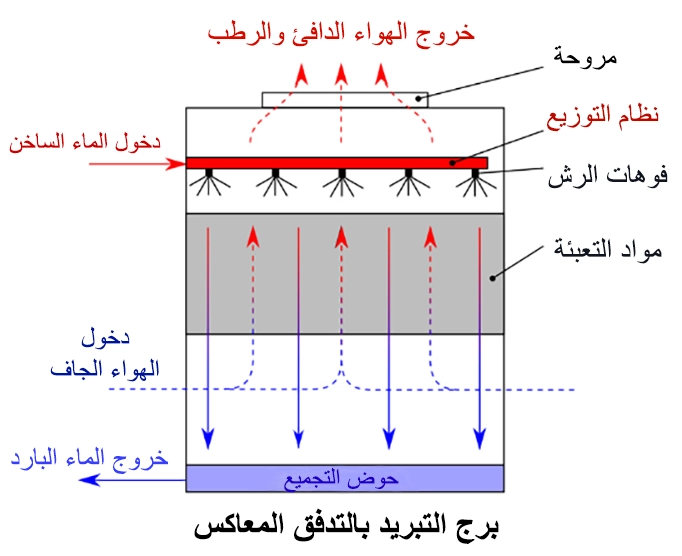

الشكل 2 - برج التبريد ذو الجريان المعاكس

الجدول 3 - تطبيقات وقيود برج التبريد بالتدفق العكسي

الجدول 4 - مزايا وعيوب برج تبريد التدفق العكسي

تصنيف أبراج التبريد على أساس نوع شفط تدفق الهواء وأبراج التبريد ذات الشفط الطبيعي (المسودة الطبيعية)

في برج التبريد ، يتدفق الهواء بشكل طبيعي من أسفل البرج إلى أعلى بسبب اختلاف درجات الحرارة وبالتالي اختلاف الكثافة بين الهواء الساخن داخل البرج والهواء البارد بالخارج مع الشفط الطبيعي. يدخل الماء الساخن من أعلى البرج وبعد رشه داخل البرج من خلال الفتحات يتلامس مع الهواء في اتجاه مختلف ونتيجة لذلك يتبخر جزء منه ويبرد. بمرور الوقت ترتفع درجة حرارة الهواء داخل البرج بسبب تبادل الحرارة مع الماء الساخن ، ويزداد الاختلاف في درجة الحرارة وكثافة الهواء داخل البرج وخارجه ، ويستمر شفط الهواء الطبيعي بكثافة أكبر. أبراج التبريد ذات الشفط الطبيعي مصنوعة من الخرسانة ولها أبعاد كبيرة وباهظة الثمن.

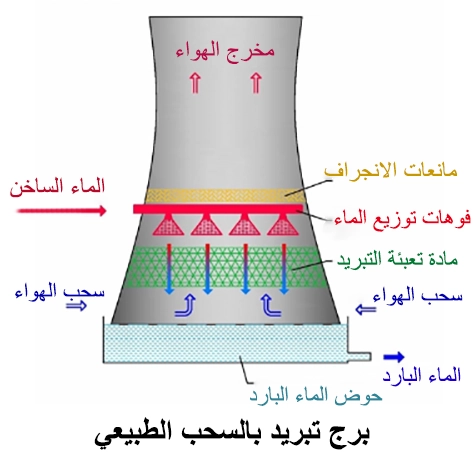

الشكل 3- برج تبريد ذو شفط طبيعي

الجدول 5 - تطبيقات وحدود برج التبريد بالشفط الطبيعي

الجدول 6- مزايا وعيوب برج التبريد بالشفط الطبيعي

أبراج تبريد بغاطس ميكانيكي (سحب ميكانيكي)

في أبراج التبريد ذات الشفط الميكانيكي ، على عكس أبراج التبريد ذات التدفق الطبيعي ، يتدفق الهواء باستخدام مروحة (مراوح). أتاح وجود مراوح في هذه الأبراج إمكانية تغيير كمية تدفق الهواء ، وبهذه الطريقة يمكن خلق المزيد من الاستقرار في الظروف الجوية. تنقسم أبراج التبريد ذات الشفط الميكانيكي إلى المجموعتين التاليتين.

أبراج التبريد ذات السحب الإجباري (مشروع إجباري)

في برج التبريد مع شفط قسري ، توجد المروحة في منطقة سحب الهواء أسفل البرج وتقوم بنفخ الهواء لأعلى. يدخل الماء أيضًا من أعلى البرج وبسبب التلامس غير الاتجاهي للماء والهواء وتبخر جزء منه ، يتم تبريد الماء. يمكن أن يتسبب موقع المروحة في منطقة سحب الهواء في تدوير الهواء الساخن والعودة إلى البرج ، مما أدى إلى انخفاض كفاءة التبريد لهذه الأبراج مقارنة بأبراج التبريد ذات الشفط التعريفي.

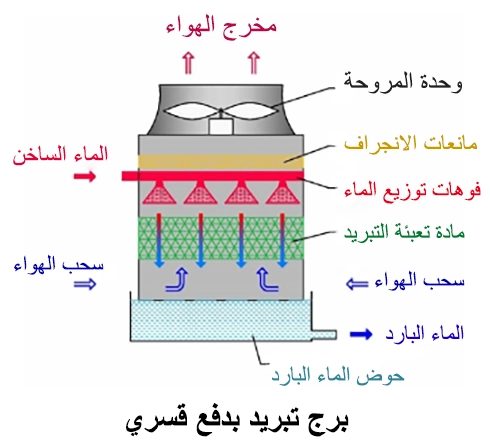

الشكل 4 - برج تبريد مع شفط قسري

الجدول 7 - تطبيقات وقيود برج التبريد بالشفط القسري

الجدول 8- مزايا وعيوب برج التبريد بالشفط القسري

أبراج التبريد ذات السحب المستحث (السحب المستحث)

الفرق بين هذا البرج وبرج التبريد بالشفط القسري هو موقع المروحة المثبتة في أعلى البرج. في أبراج التبريد ذات الشفط التعريفي ، توجد مراوح عند مخرج الهواء تقوم بسحب الهواء إلى البرج وتوجيهه للخارج. لذلك ، يتم سحب الهواء بواسطة المروحة من المداخل السفلية ويدخل الماء من الأعلى ويتم رشه داخل البرج. بسبب موقع المروحة يخرج الهواء بسرعة عالية ويدخل الهواء بسرعة منخفضة وهذه المشكلة تقلل من إمكانية دوران الهواء وعودته. كما أن موضع المروحة عند مدخل تيار الهواء الساخن يوفر حماية جيدة ضد تجمد المعدات الميكانيكية. برج التبريد ذو الشفط الحثي له كفاءة عالية ، ويرجع ذلك إلى زيادة سطح التلامس بين الماء والهواء. تبلغ سعة هذه الأبراج حوالي 3 إلى 160.000 متر مكعب في الساعة (15 إلى 700.000 جالون في الدقيقة). يعد برج التبريد بالشفط والتدفق غير المتماثل أكثر الأبراج استخدامًا في الصناعات العملية ، وهو قادر على إنتاج مياه مبردة بدرجة حرارة 1 درجة مئوية (2 درجة فهرنهايت) أعلى من درجة حرارة الفقاعة المحيطة.

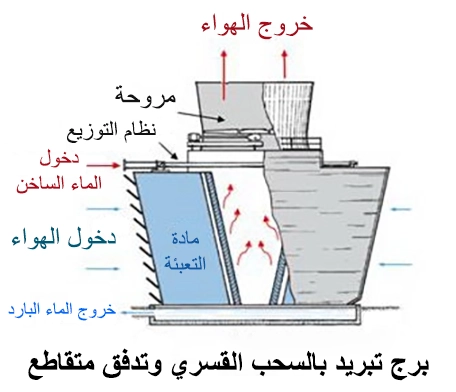

شكل 5 - برج تبريد ذو تدفق متقاطع مع شفط حثي

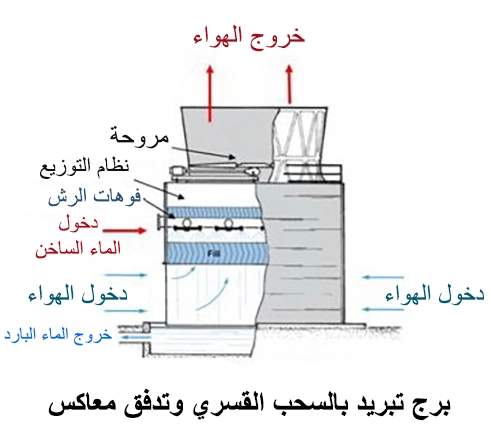

الشكل 6- برج تبريد ذو تدفق معاكس مع شفط حثي

الجدول 9- تطبيقات وقيود برج التبريد مع الشفط التعريفي

الجدول 10- مزايا وعيوب برج التبريد بالشفط التعريفي

يمكنك أيضًا قراءة المقالة برج التبريد المجلفن لمزيد من المعلومات.
